【国家标准】 道路车辆 基于因特网协议的诊断通信（DoIP） 第2部分：传输协议与网络层服务

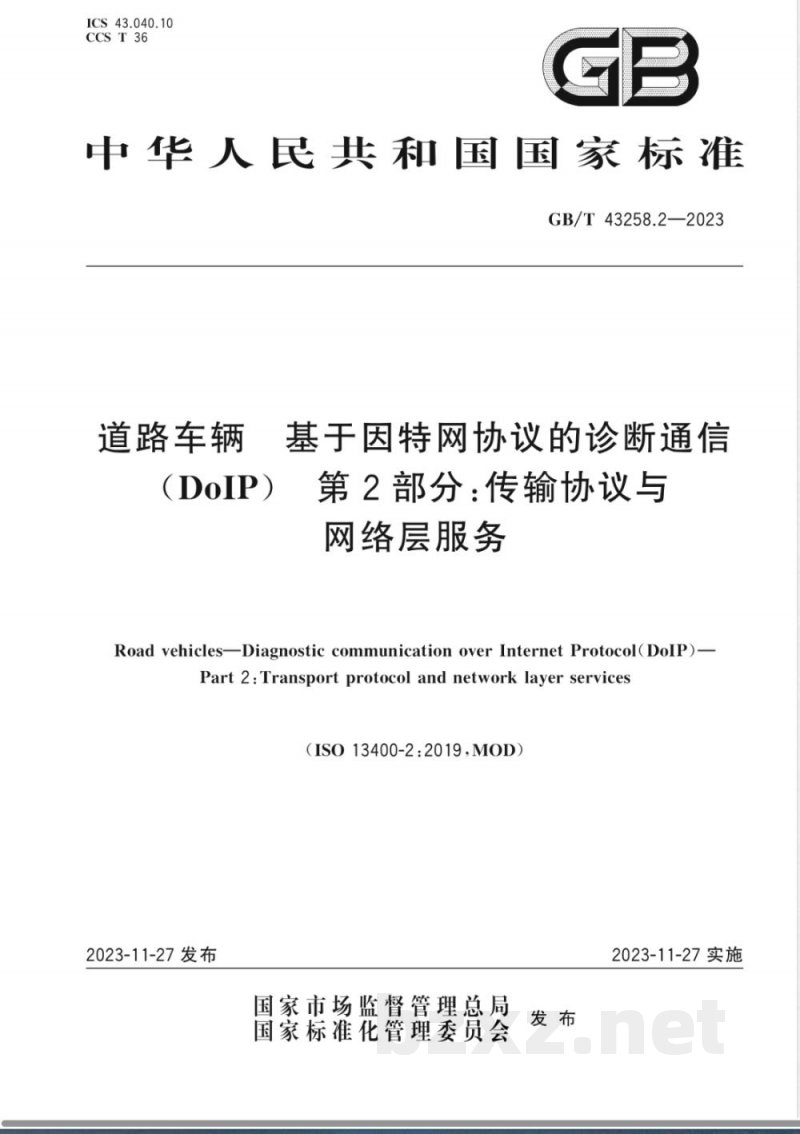

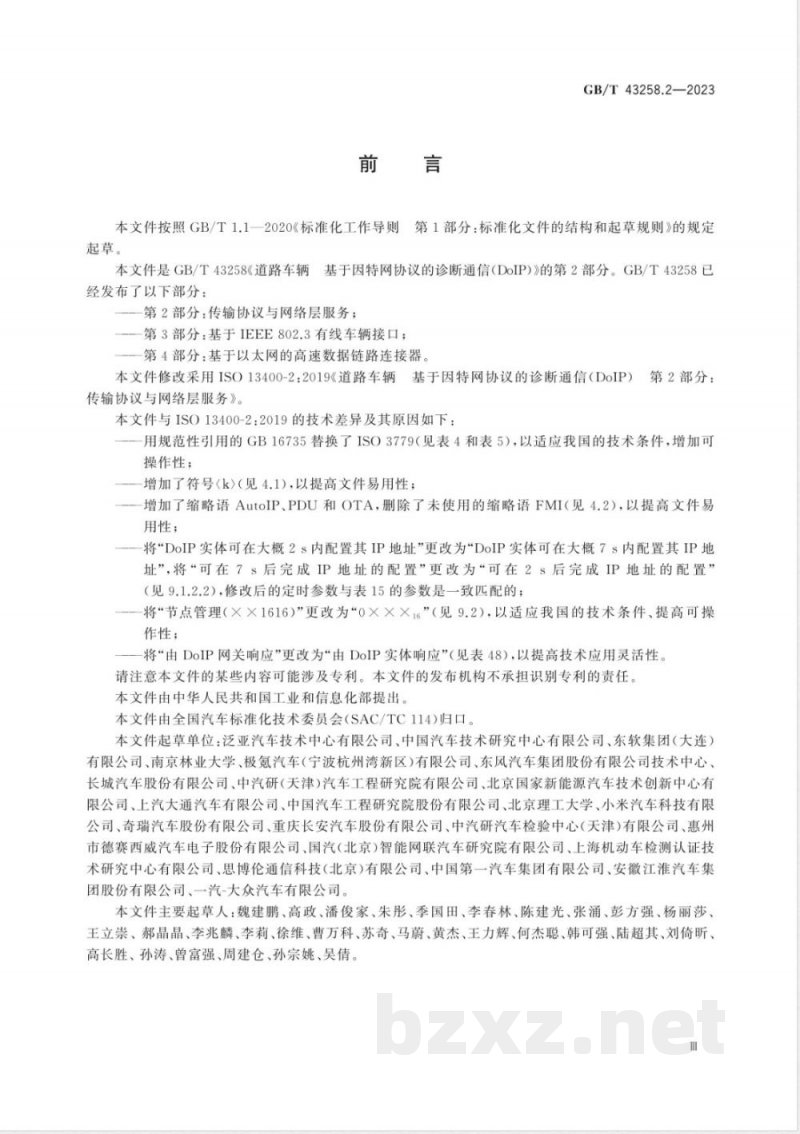

ICS 43.040.10 CCS T36 GB 中华人民共和国国家标准 GB/T 43258.2—2023 道路车辆 基于因特网协议的诊断通信（DoIP） 第2部分：传输协议与网络层服务 Road vehicles — Diagnostic communication over Internet Protocol (DoIP) — Part 2: Transport protocol and network layer services（ISO 13400-2:2019, MOD） 2023-11-27发布 国家市场监督管理总局 国家标准化管理委员会 发布 2023-11-27实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 43258《道路车辆 基于因特网协议的诊断通信（DoIP）》的第2部分，已发布部分包括： ——第2部分：传输协议与网络层服务； ——第3部分：基于IEEE 802.3有线车辆接口； ——第4部分：基于以太网的高速数据链路连接器。 本文件修改采用ISO 13400-2:2019《道路车辆 基于因特网协议的诊断通信（DoIP）第2部分：传输协议与网络层服务》。 本文件与ISO 13400-2:2019相比，主要技术差异如下： ——用规范性引用GB 16735替换ISO 3779，以适应我国技术条件； ——增加符号“”，提高文件易用性； ——增加缩略语AutoIP、PDU、OTA，删除未使用缩略语FMI； ——调整DoIP实体IP地址配置时间参数，使其与表15一致； ——优化部分术语表述，如“DoIP网关”统一为“DoIP实体”等。 1 范围 本文件规定了道路车辆基于因特网协议的诊断通信（DoIP）的传输协议与网络层服务要求。 本文件适用于车辆诊断通信系统中DoIP功能的设计与实现。 2 规范性引用文件 GB 16735 车辆识别代号（VIN）相关标准 （以及其他相关通信与网络协议标准） 3 术语和定义 （略） 4 符号和缩略语 4.1 符号 包括用于DoIP协议描述的相关符号体系。 4.2 缩略语 包括AutoIP、PDU、OTA等通信与协议相关缩略语。 5 DoIP简介 5.1 概述 DoIP用于实现车辆诊断数据在IP网络中的传输。 5.2 连接建立与车辆发现 定义DoIP通信建立流程及车辆节点发现机制。 5.3 车辆网络集成 描述车辆网络与DoIP节点的集成方式。 5.4 应用通信示例 给出基于IP的诊断通信报文交互示例。 6 应用（APP）需求 6.1 APP DoIP需求实施 规定应用层对DoIP功能的实现要求。 6.2 数据传输顺序 定义诊断数据在通信过程中的传输顺序。 6.3 车辆识别与通告请求 支持车辆识别及网络通告机制。 6.4 状态信息请求与响应 定义诊断电源模式及实体状态信息交互。 6.5 通信参数与定时 规定通信环境及推荐时间参数。 7 服务接口 7.1 概述 定义DoIP服务接口结构。 7.2 服务原语参数（SPP） 规定服务接口参数定义。 7.3 DoIP层服务接口 描述DoIP协议层与应用层接口关系。 8 应用层（AL） 8.1 DHCP与动态配置 支持动态主机配置协议。 8.2 DoIP协议报文结构 定义通用DoIP报文格式。 8.3 TCP/UDP数据处理 规定传输层数据处理机制。 8.4 有效载荷类型 定义TCP与UDP支持的数据类型。 8.5 诊断报文处理 规定诊断请求与响应处理方式。 8.6 在线检查机制 定义在线检查请求与响应流程。 9 传输层安全（TLS） 9.1 TLS安全通信 规定DoIP安全诊断通信机制。 9.2 TLS应用文件 描述TLS在DoIP中的应用方式。 10 传输层（TL） 10.1 TCP协议 定义传输控制协议在DoIP中的应用。 10.2 UDP协议 定义用户数据报协议在DoIP中的应用。 10.3 UDP报文处理 规定UDP数据处理规则。 11 网络层（NL） 11.1 IP协议 定义网络层IP通信规则。 11.2 ARP与地址解析 描述地址解析协议应用。 11.3 IPv6邻居发现（NDP） 定义IPv6邻居发现机制。 11.4 ICMP协议 规定网络控制消息协议应用。 11.5 车辆通信协议 定义基于IP的车辆通信方式。 11.6 套接字处理 规定网络套接字管理机制。 12 数据链路层（DLL） 12.1 概述 定义数据链路层功能。 12.2 MAC层 规定媒体访问控制层通信机制。 参考文献 （略）
