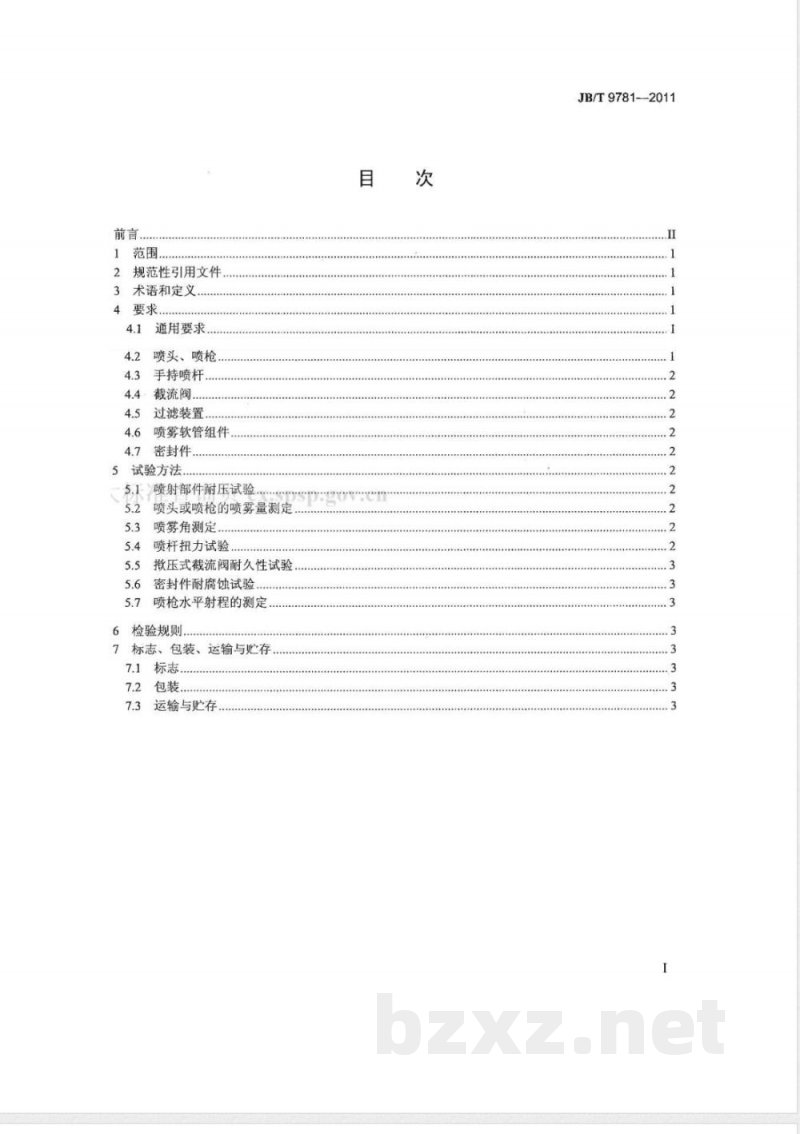

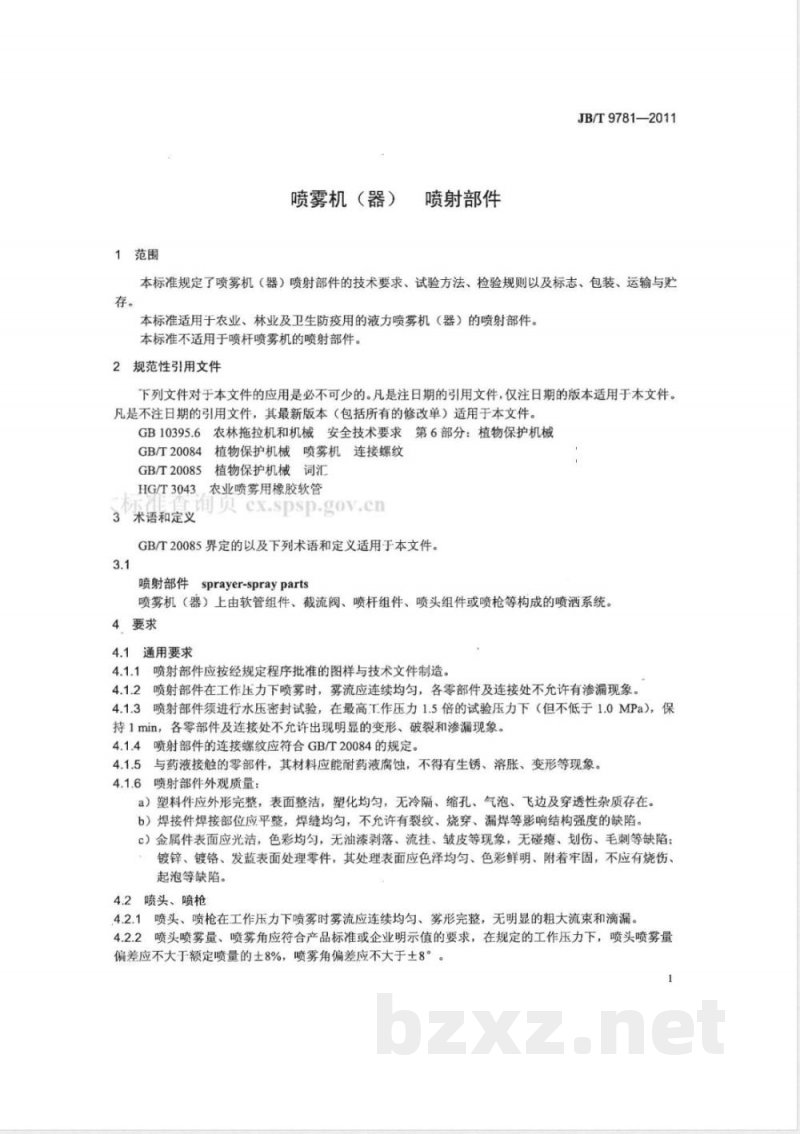

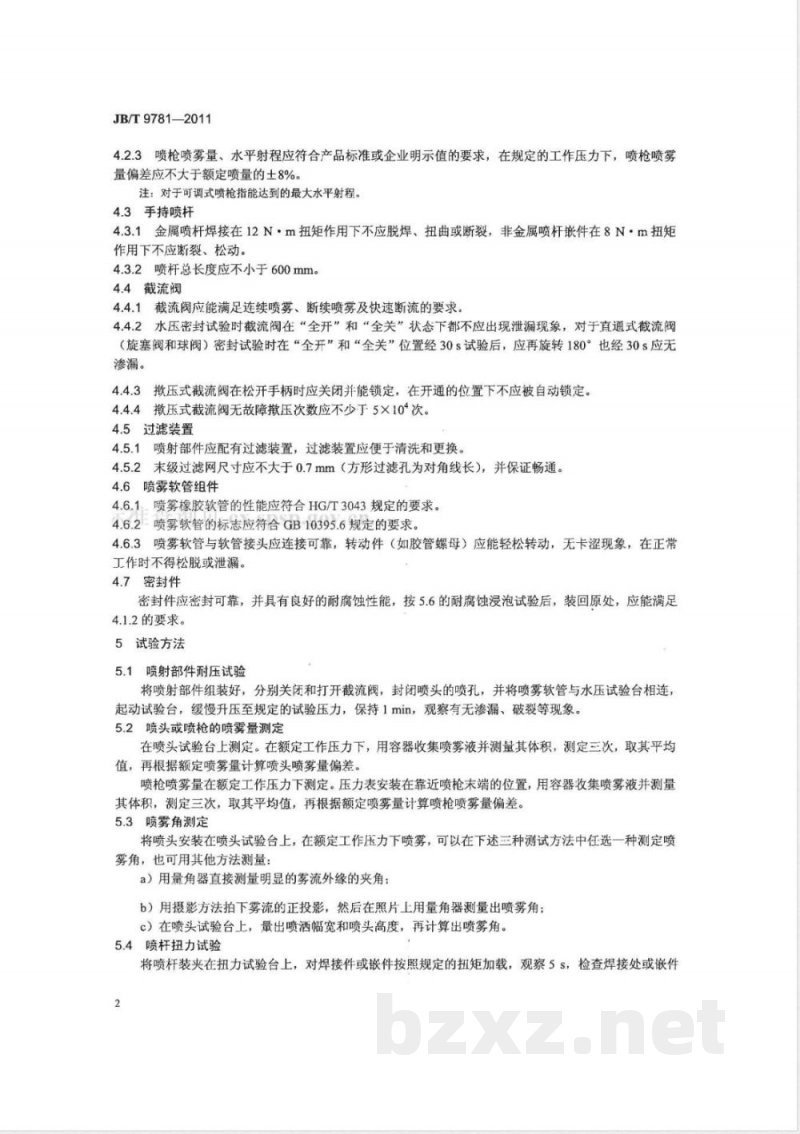

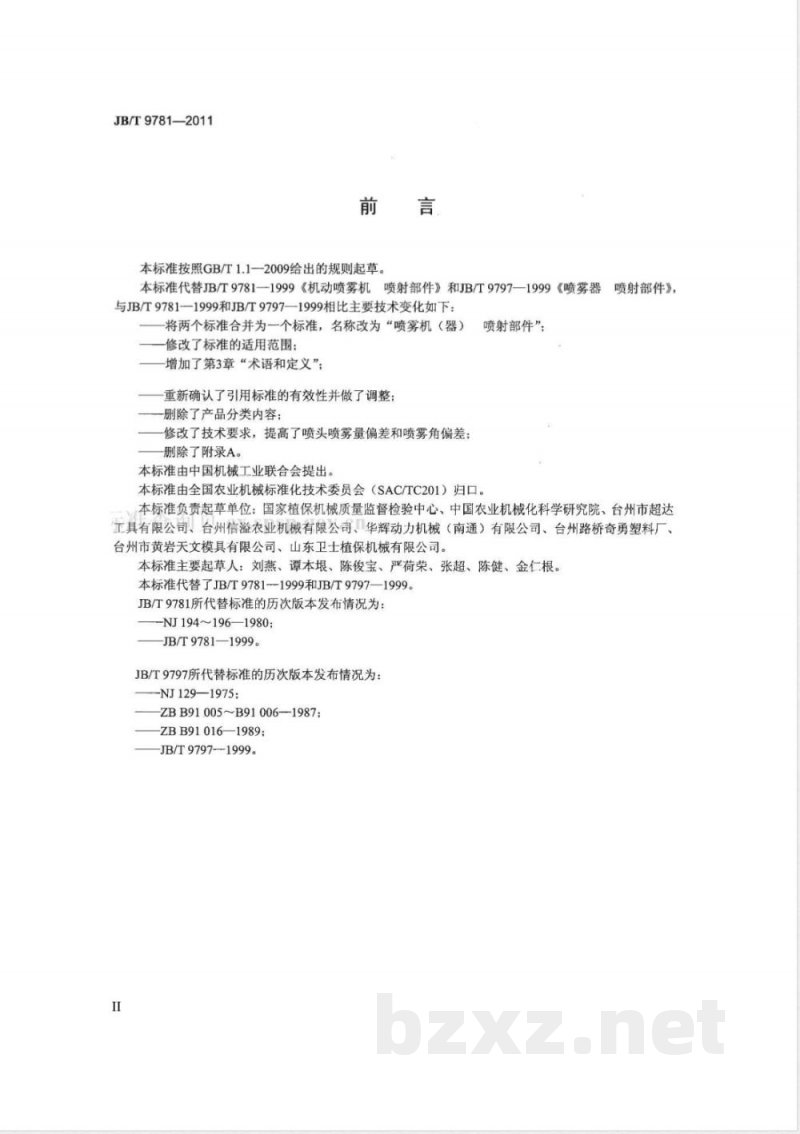

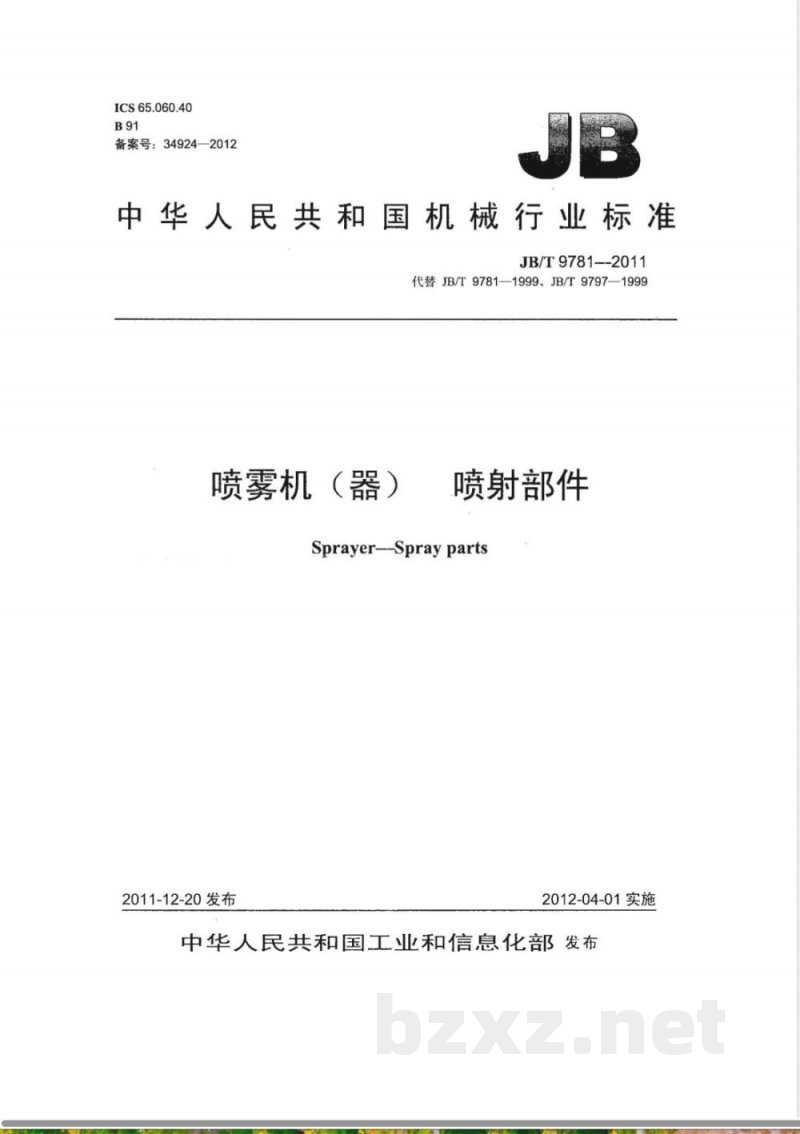

ICS 65.060.40 B91 备案号：34924—2012 中华人民共和国机械行业标准 JB/T 9781—2011 代替 JB/T 9781—1999、JB/T 9797—1999 喷雾机（器）喷射部件 Sprayer—Spray Parts 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部 发布 目次 1 范围 2 规范性引用文件 3 术语和定义 4 要求 4.1 通用要求 4.2 喷头、喷枪 4.3 手持喷杆 4.4 截流阀 4.5 过滤装置 4.6 喷雾软管组件 4.7 密封件 5 试验方法 5.1 喷射部件耐压试验 5.2 喷头或喷枪的喷雾量测定 5.3 喷雾角测定 5.4 喷杆扭力试验 5.5 压式截流阀耐久性试验 5.6 密封件耐腐蚀试验 5.7 喷枪水平射程测定 6 检验规则 7 标志、包装、运输与贮存 7.1 标志 7.2 包装 7.3 运输与贮存 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 JB/T 9781—1999《机动喷雾机喷射部件》和 JB/T 9797—1999《喷雾器喷射部件》。 与原标准相比，主要技术变化如下： 1）将两个标准合并为一个标准，名称改为“喷雾机（器）喷射部件”； 2）修改了标准的适用范围； 3）增加了第3章“术语和定义”； 4）重新确认并调整了引用标准； 5）删除了产品分类内容； 6）修改了技术要求，提高了喷头喷雾量偏差和喷雾角偏差要求； 7）删除了附录A。 本标准由中国机械工业联合会提出，由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位包括：国家植保机械质量监督检验中心、中国农业机械化科学研究院、台州市超达工具有限公司、台州信溢农业机械有限公司、华辉动力机械（南通）有限公司、台州路桥奇勇塑料厂、台州市黄岩天文模具有限公司、山东卫土植保机械有限公司。 本标准主要起草人：刘燕、谭本垠、陈俊宝、严荷荣、张超、陈健、金仁根。 1 范围 本标准规定了喷雾机（器）喷射部件的技术要求、试验方法、检验规则以及标志、包装、运输与贮存。 本标准适用于农业、林业及卫生防疫用液力喷雾机（器）的喷射部件，不适用于喷杆喷雾机的喷射部件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅所注日期的版本适用于本文件；凡不注明日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 10395.6 农林拖拉机和机械安全技术要求 第6部分：植物保护机械 GB/T 20084 植物保护机械 喷雾机连接螺纹 GB/T 20085 植物保护机械 词汇 HG/T 3043 农业喷雾用橡胶软管 3 术语和定义 GB/T 20085 界定的以及下列术语和定义适用于本文件。 3.1 喷射部件（sprayer-spray parts） 指喷雾机（器）上由软管组件、截流阀、喷杆组件、喷头组件或喷枪等构成的喷洒系统。 4 要求 4.1 通用要求 4.1.1 喷射部件应按经规定程序批准的图样与技术文件制造。 4.1.2 在工作压力下喷雾时，雾流应连续均匀，各零部件及连接处不允许有渗漏现象。 4.1.3 喷射部件应进行水压密封试验，在最高工作压力1.5倍的试验压力下（但不低于1.0 MPa），保持1 min，各零部件及连接处不应出现明显变形、破裂和渗漏。 4.1.4 喷射部件的连接螺纹应符合 GB/T 20084 的规定。 4.1.5 与药液接触的零部件材料应具有耐腐蚀性能，不得出现生锈、溶胀或变形。 4.1.6 外观质量要求： a）塑料件应外形完整、表面整洁、塑化均匀，不得有冷隔、缩孔、气泡、飞边及穿透性杂质； b）焊接件焊缝应均匀、平整，不得有裂纹、烧穿、漏焊等缺陷； c）金属件表面应光洁、色泽均匀，不得有油漆剥落、流挂、皱皮及碰伤、划伤、毛刺等缺陷；镀层应附着牢固，无烧伤或起泡。 4.2 喷头、喷枪 （以下内容原文缺失，待补充）
