【国家标准】 空间环境 利用准动态模型获得地球辐射带注量的最劣情况和置信水平的程序

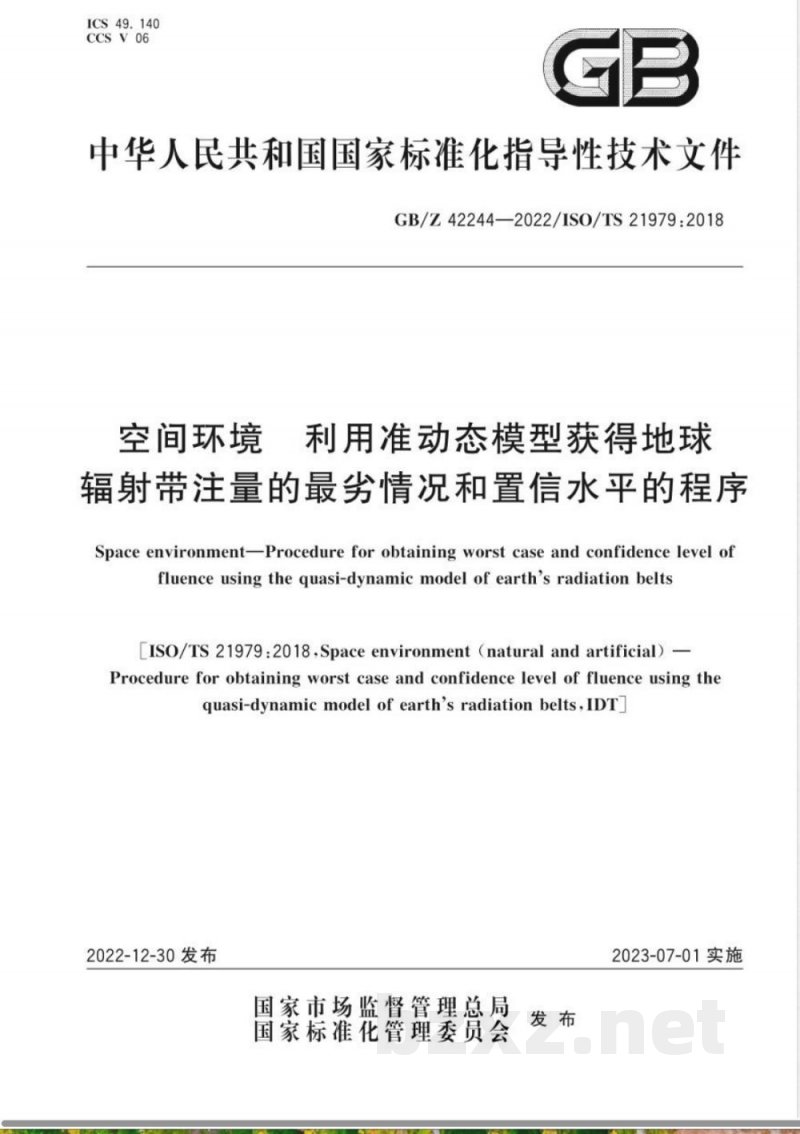

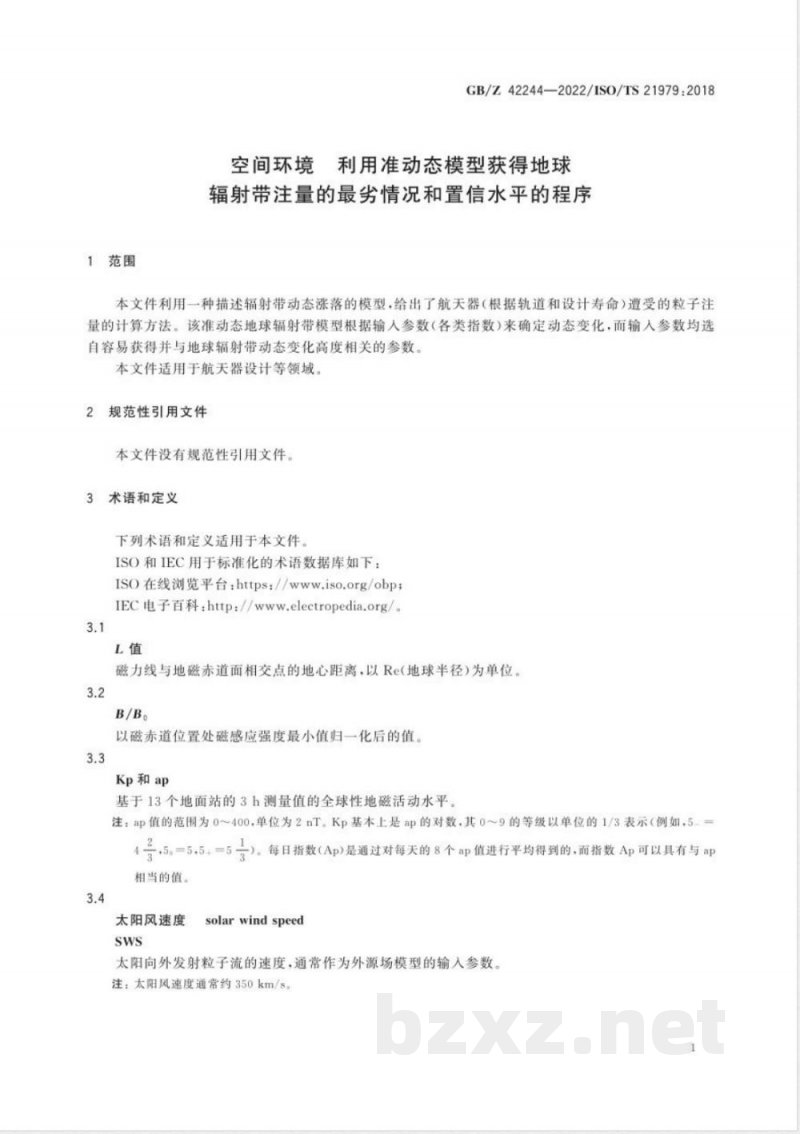

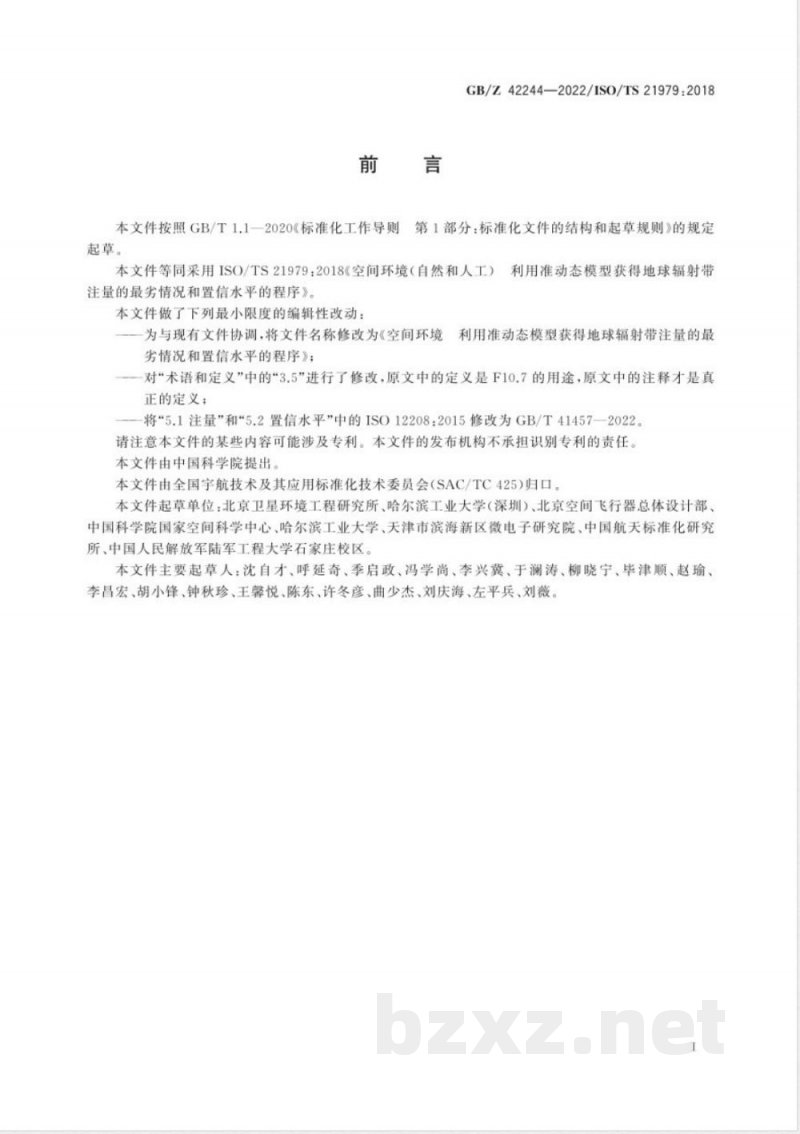

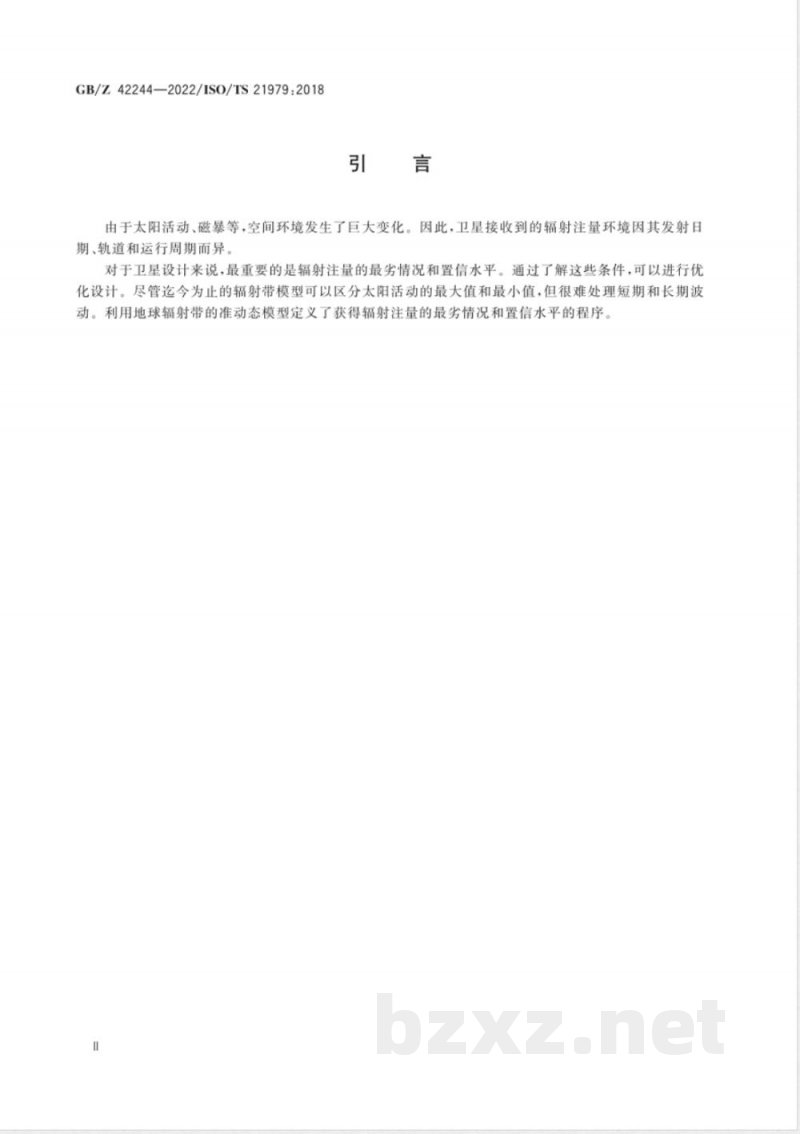

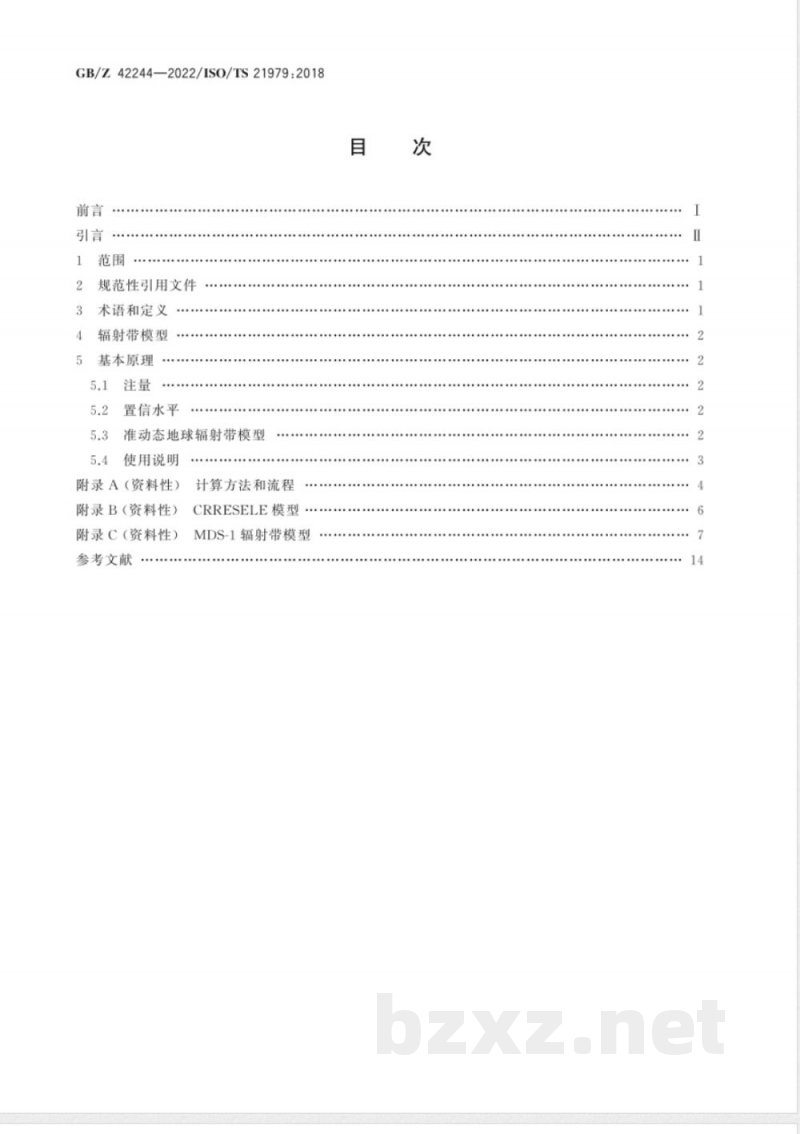

ICS 49.140 CCS V06 中华人民共和国国家标准化指导性技术文件 GB/Z 42244—2022 / ISO/TS 21979:2018 空间环境 利用准动态模型获得地球辐射带注量的最劣情况和置信水平的程序 2022-12-30 发布 2023-07-01 实施 国家市场监督管理总局 国家标准化管理委员会 发布 目次 1 范围 2 规范性引用文件 3 术语和定义 4 辐射带模型 5 基本原理 5.1 注量 5.2 置信水平 5.3 准动态地球辐射带模型 5.4 使用说明 附录A（资料性）计算方法和流程 附录B（资料性）CRRES ELE 模型 附录C（资料性）MDS-1 辐射带模型 参考文献 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件等同采用 ISO/TS 21979:2018《空间环境（自然和人工） 注量的最劣情况和置信水平的程序》。 本文件进行了以下编辑性修改： 1）为与现有文件协调，将文件名称修改为《空间环境 利用准动态模型获得地球辐射带注量的最劣情况和置信水平的程序》； 2）对“术语和定义”中部分条目进行了修订； 3）将相关引用标准进行了对应替换。 本文件可能涉及专利，发布机构不承担识别专利的责任。 本文件由中国科学院提出，由全国宇航技术及其应用标准化技术委员会（SAC/TC425）归口。 本文件起草单位包括：北京卫星环境工程研究所、哈尔滨工业大学（深圳）、北京空间飞行器总体设计部、中国科学院国家空间科学中心、哈尔滨工业大学、天津市滨海新区微电子研究院、中国航天标准化研究所、中国人民解放军陆军工程大学石家庄校区。 本文件主要起草人：沈自才、呼延奇、季启政、冯学尚、李兴冀、于澜涛、柳晓宁、毕津顺、赵瑜、李昌宏、胡小锋、钟秋珍、王馨悦、陈东、许冬彦、曲少杰、刘庆海、左平兵、刘薇。 引言 由于太阳活动和磁暴等因素，空间环境会发生显著变化，导致卫星接收到的辐射注量随发射时间、轨道和运行周期而变化。对于航天器设计而言，关键在于确定辐射注量的最劣情况及其置信水平，以便进行优化设计。 现有辐射带模型虽可区分太阳活动的极大值与极小值，但难以处理短期和长期波动。本文件提出利用准动态地球辐射带模型，建立获取辐射注量最劣情况及置信水平的程序。 1 范围 本文件利用描述辐射带动态变化的模型，给出了航天器在其轨道和设计寿命条件下所遭受粒子注量的计算方法。 该准动态地球辐射带模型通过输入与辐射带动态变化高度相关且易获取的参数（如各类指数）来描述环境变化。 本文件适用于航天器设计及空间环境分析等领域。 2 规范性引用文件 本文件没有规范性引用文件。 3 术语和定义 下列术语和定义适用于本文件。 3.1 L值 磁力线与地磁赤道面交点的地心距离，以地球半径（Re）为单位。 3.2 B/Bo 以磁赤道处磁感应强度最小值归一化后的比值。 3.3 Kp 和 ap 基于多个地面观测站每3小时测量得到的全球地磁活动指数。ap 的取值范围为 0～400，单位为 2 nT，Kp 为对应的等级指数。
