【其他行业标准】 复式粮食清选机

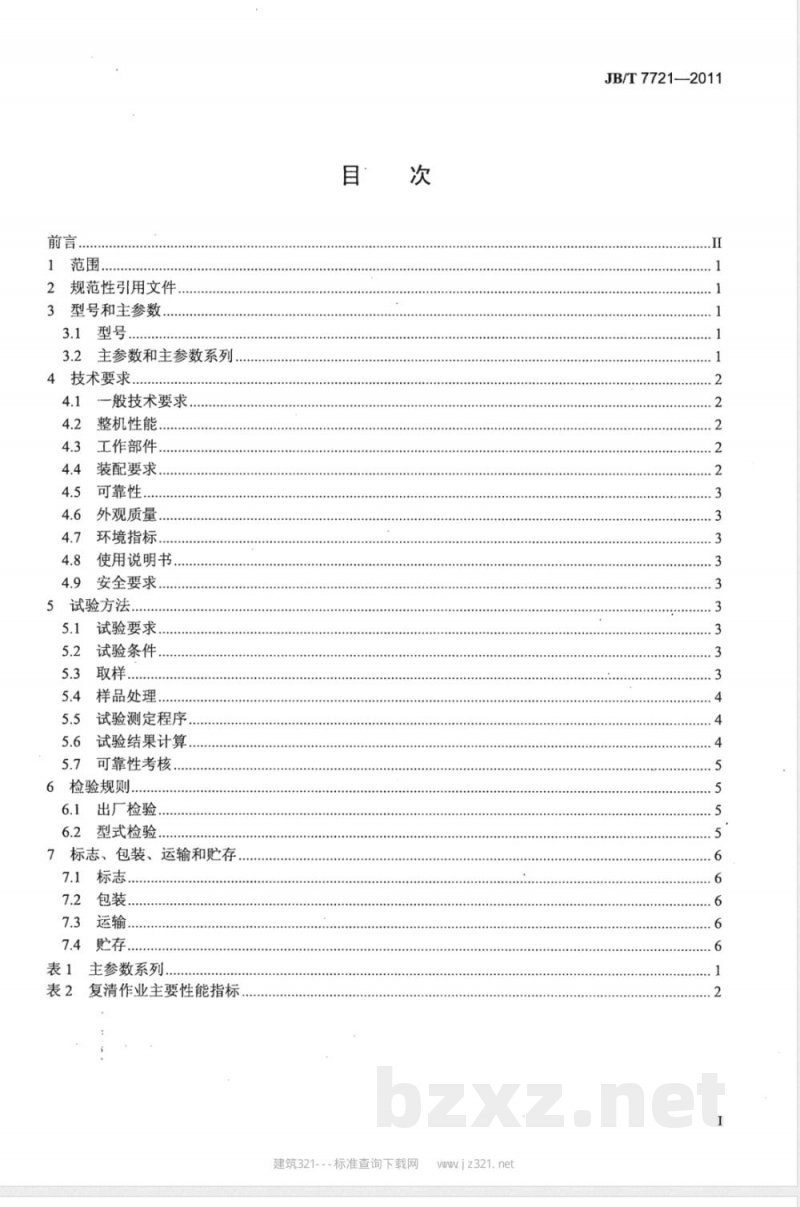

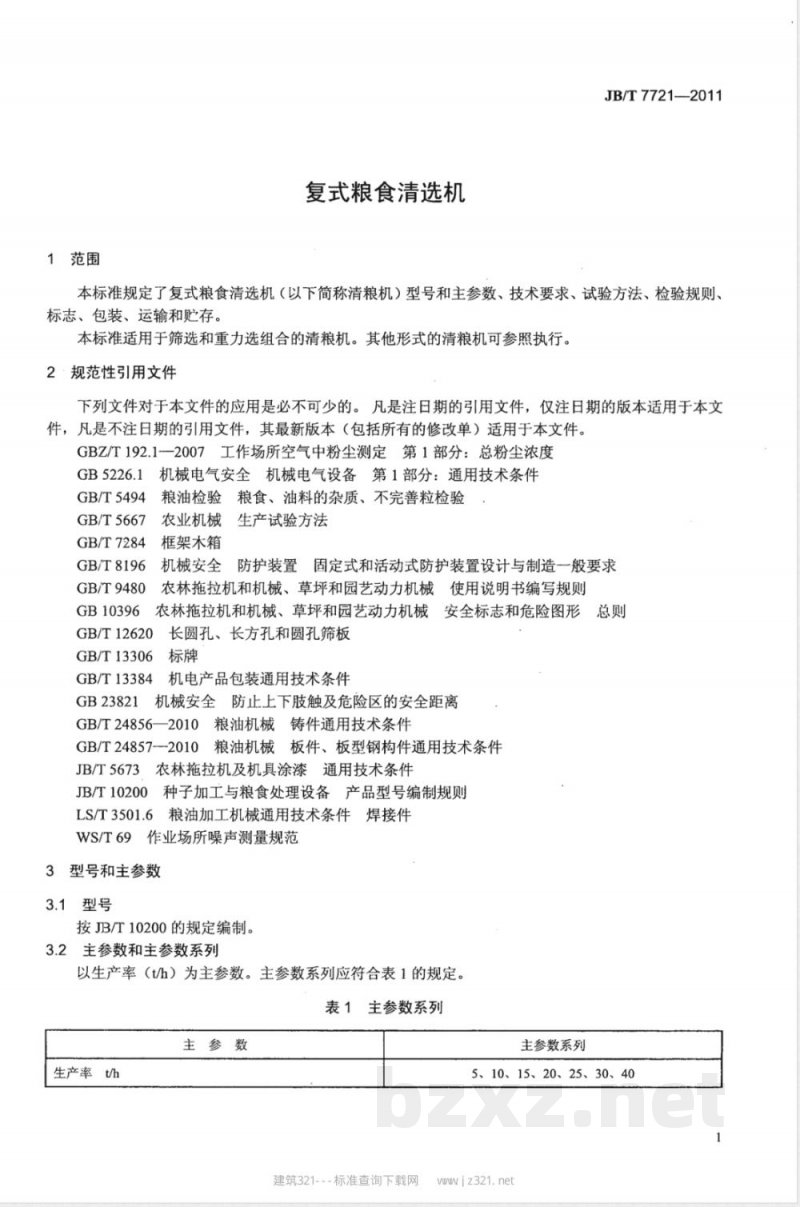

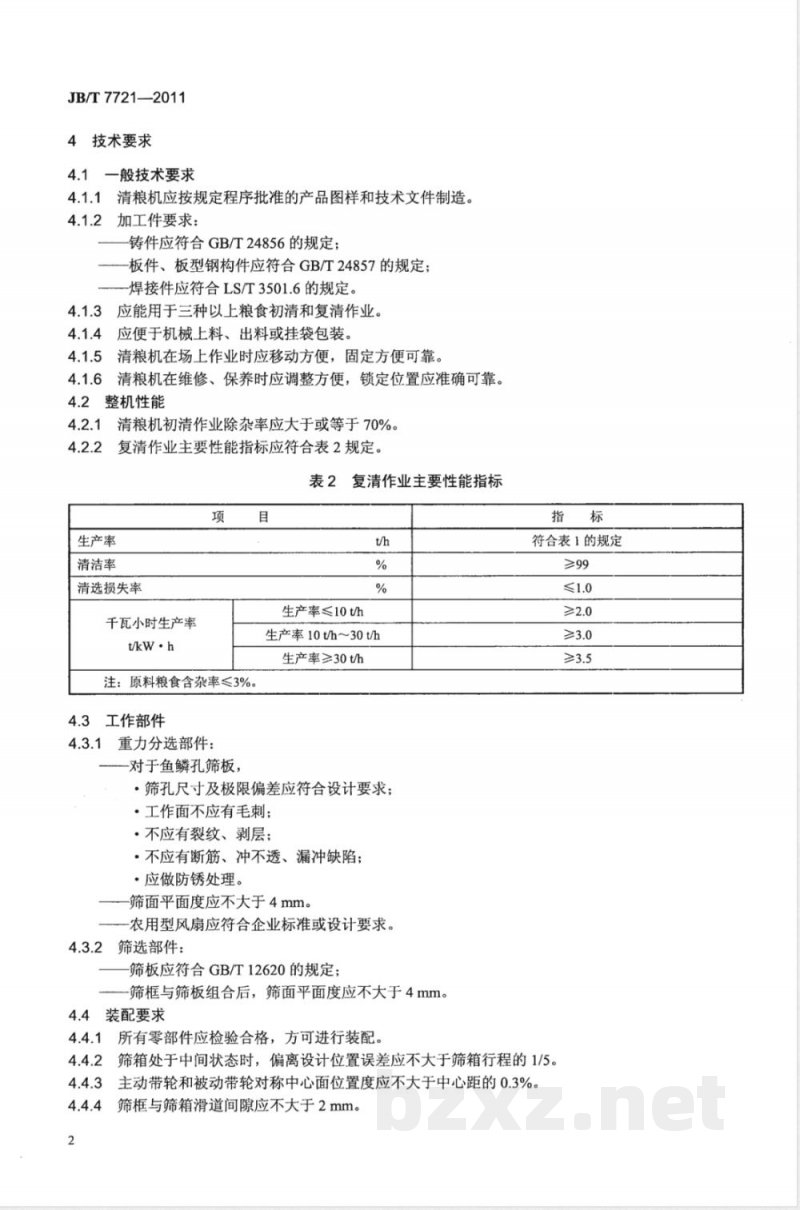

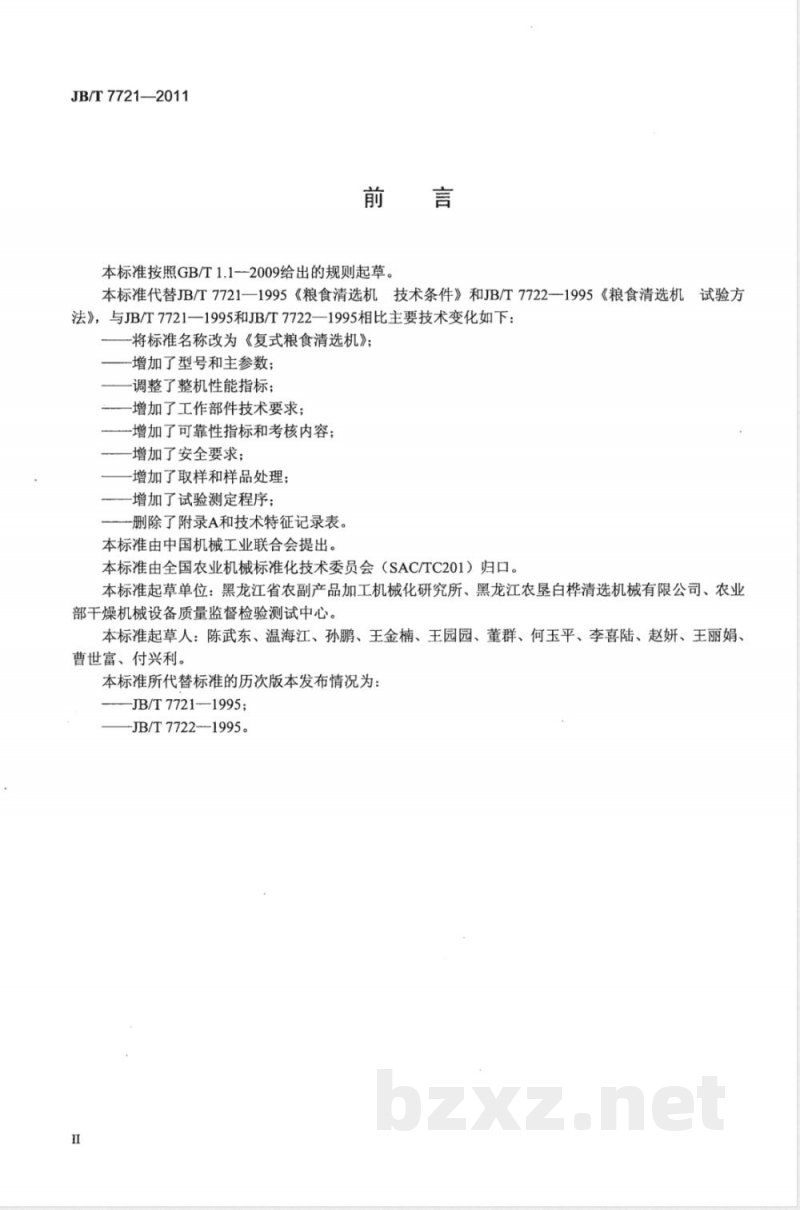

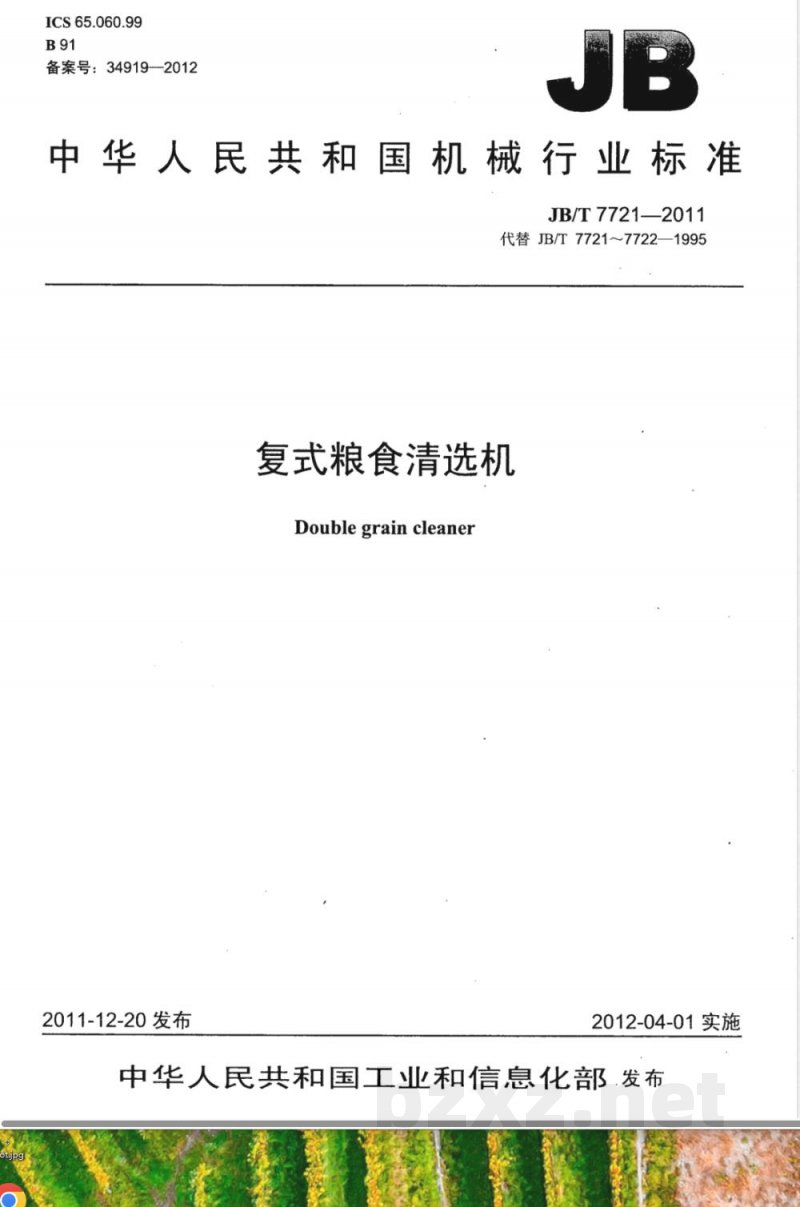

ICS 65.060.99 B91 备案号：34919—2012 中华人民共和国机械行业标准 JB/T 7721—2011 代替 JB/T 7721—1995、JB/T 7722—1995 复式粮食清选机 Double Grain Cleaner 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部 发布 目次 1 范围 2 规范性引用文件 3 型号和主参数 3.1 型号 3.2 主参数和主参数系列 4 技术要求 4.1 一般技术要求 4.2 整机性能 4.3 工作部件 4.4 装配要求 4.5 可靠性 4.6 外观质量 4.7 环境指标 4.8 使用说明书 4.9 安全要求 5 试验方法 5.1 试验要求 5.2 试验条件 5.3 取样与样品处理 5.4 试验测定程序 5.5 试验结果计算 5.6 可靠性考核 6 检验规则 6.1 出厂检验 6.2 型式检验 7 标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存 表1 主参数系列 表2 复清作业主要性能指标 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 JB/T 7721—1995《粮食清选机技术条件》和 JB/T 7722—1995《粮食清选机试验方法》。 与原标准相比，主要技术变化如下： 1）标准名称改为《复式粮食清选机》； 2）增加了型号和主参数； 3）调整了整机性能指标； 4）增加了工作部件技术要求； 5）增加了可靠性指标和考核内容； 6）增加了安全要求； 7）增加了取样和样品处理要求； 8）增加了试验测定程序； 9）删除了附录A及技术特征记录表。 本标准由中国机械工业联合会提出，由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：黑龙江省农副产品加工机械化研究所、黑龙江农垦白桦清选机械有限公司、农业部干燥机械设备质量监督检验测试中心。 本标准主要起草人：陈武东、温海江、孙鹏、王金楠、王园园、董群、何玉平、李喜陆、赵妍、王丽娟、曹世富、付兴利。 1 范围 本标准规定了复式粮食清选机（以下简称清粮机）的型号和主参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于筛选与重力选组合的清粮机，其他形式的清粮机可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅所注日期的版本适用于本文件；凡未注明日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GBZ/T 192.1 工作场所空气中粉尘测定 第1部分：总粉尘浓度 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 5494 粮油检验 粮食、油料的杂质、不完善粒检验 GB/T 5667 农业机械 生产试验方法 GB/T 7284 框架木箱 GB/T 8196 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求 GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则 GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则 GB/T 12620 长圆孔、长方孔和圆孔筛板 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 23821 机械安全 防止上下肢触及危险区的安全距离 GB/T 24856—2010 粮油机械 铸件通用技术条件 GB/T 24857—2010 粮油机械 板件、板型钢构件通用技术条件 JB/T 5673 农林拖拉机及机具 涂漆通用技术条件 JB/T 10200 种子加工与粮食处理设备 产品型号编制规则 LS/T 3501.6 粮油加工机械 通用技术条件 焊接件 WS/T 69 作业场所噪声测量规范 3 型号和主参数 3.1 型号 应按 JB/T 10200 的规定编制。 3.2 主参数和主参数系列 以生产率（t/h）为主参数，其系列应符合表1规定： 主参数系列：5、10、15、20、25、30、40（t/h）。 4 技术要求 4.1 一般技术要求 4.1.1 清粮机应按规定程序批准的产品图样和技术文件制造。
