【其他行业标准】 机械伺服数控回转头压力机 第3部分：精度

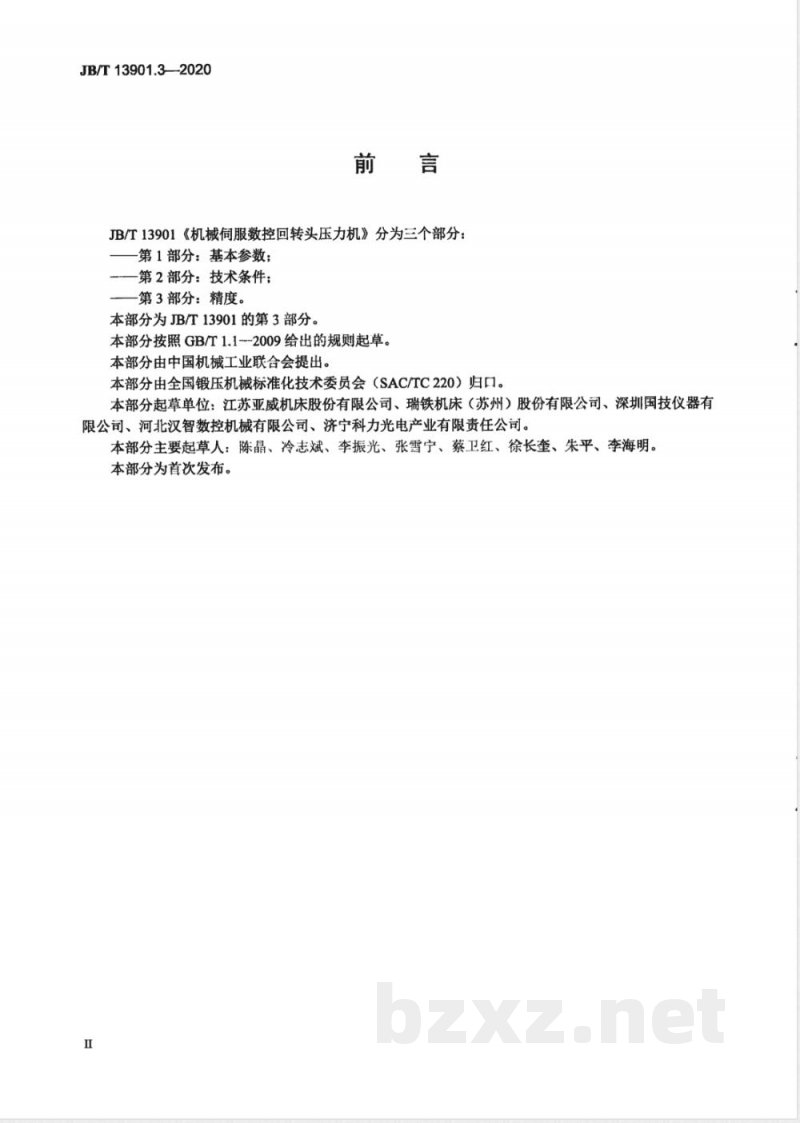

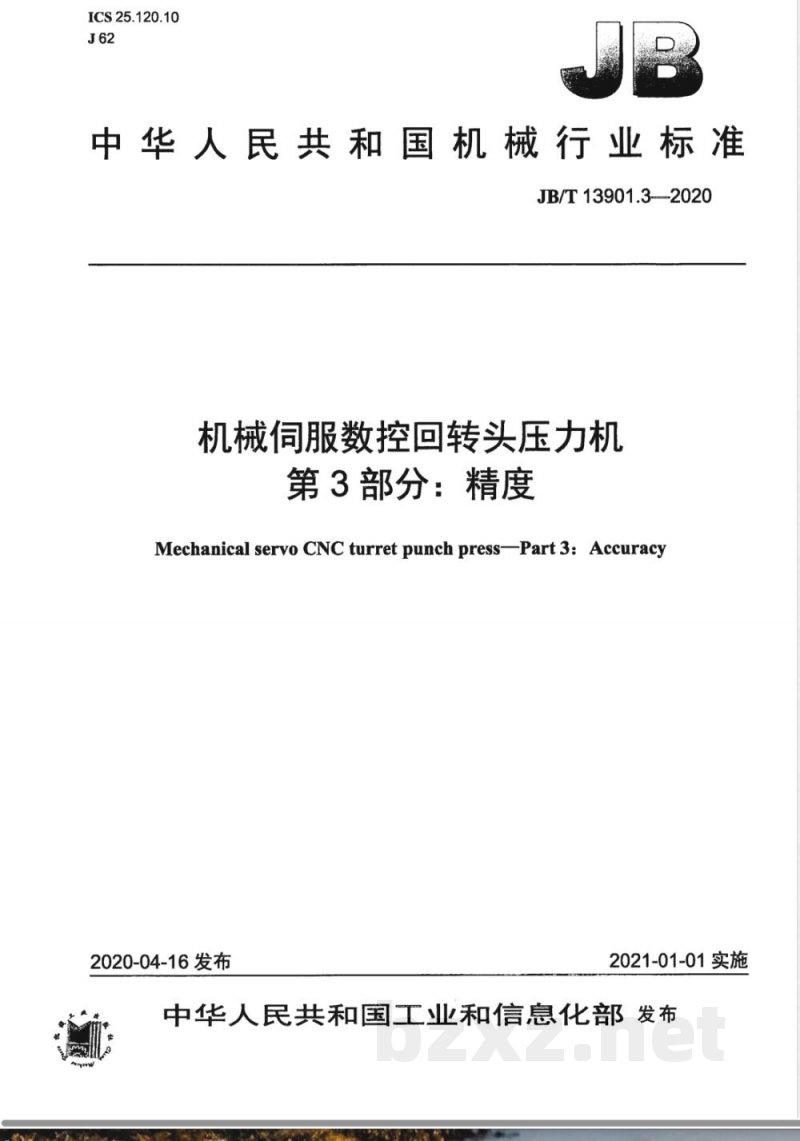

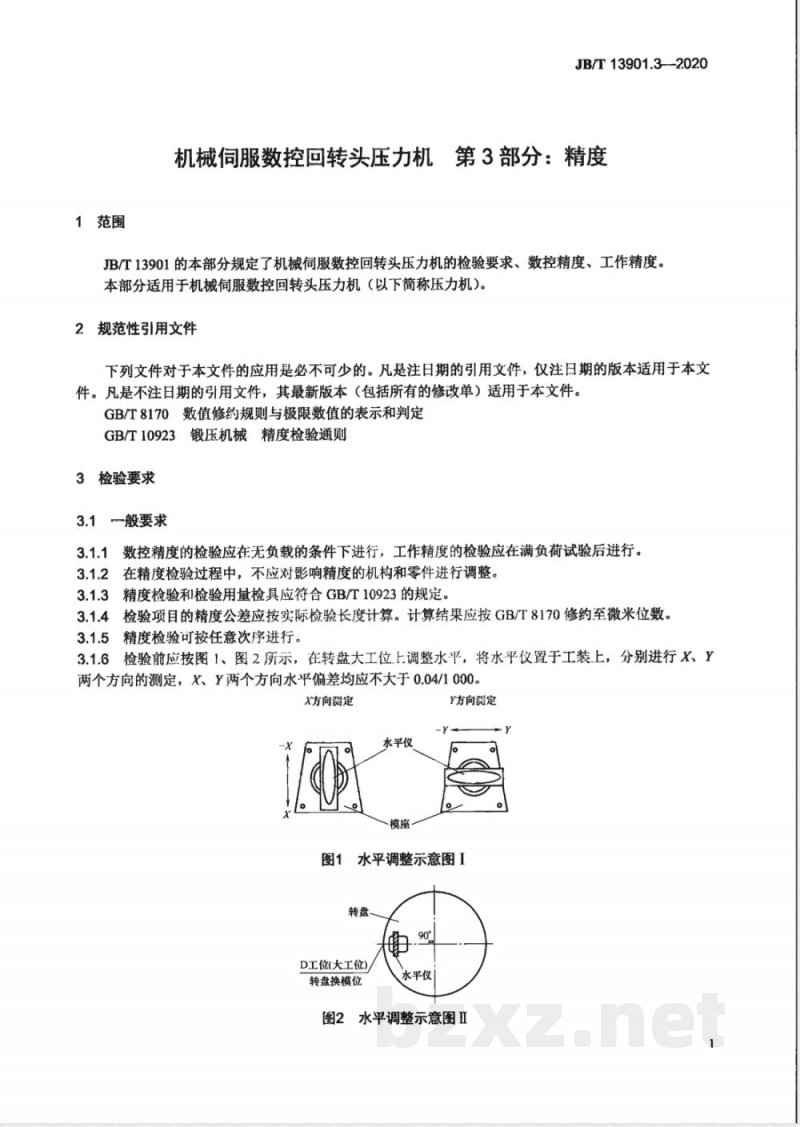

ICS 25.120.10 J62 中华人民共和国机械行业标准 JB/T 13901.3—2020 机械伺服数控回转头压力机 第3部分：精度 Mechanical servo CNC turret punch press Part 3：Accuracy 2020-04-16发布 2021-01-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 13901《机械伺服数控回转头压力机》分为三个部分： 第1部分：基本参数； 第2部分：技术条件； 第3部分：精度（本部分）。 本部分按照GB/T 1.1—2009规则起草。 本部分由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 起草单位：江苏亚威机床股份有限公司、瑞铁机床（苏州）股份有限公司、深圳国技仪器有限公司、河北汉智数控机械有限公司、济宁科力光电产业有限责任公司。 主要起草人：陈晶、冷志斌、李振光、张雪宁、蔡卫红、徐长奎、朱平、李海明。 本部分为首次发布。 1 范围 本部分规定了机械伺服数控回转头压力机的检验要求、数控精度及工作精度。 本部分适用于机械伺服数控回转头压力机（以下简称压力机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（含修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 10923 锻压机械精度检验通则 3 检验要求 3.1 一般要求 3.1.1 数控精度的检验应在无负载条件下进行，工作精度的检验应在满负荷试验后进行。 3.1.2 精度检验过程中，不应对影响精度的机构和零件进行调整。 3.1.3 精度检验和检验用量检具应符合GB/T 10923的规定。 3.1.4 检验项目的精度公差应按实际检验长度计算，并按GB/T 8170修约至微米位数。 3.1.5 精度检验可按任意次序进行。 3.1.6 检验前应按图1、图2所示在转盘大工位调整水平，将水平仪置于工装上，分别进行X、Y两个方向测定。X、Y方向水平偏差均应不大于0.04/1000。 图1 水平调整示意图I 图2 水平调整示意图II 3.2 工作精度检验对试件的要求 3.2.1 试件材料为Q235A冷轧钢板，其抗拉强度Rm≤450MPa。 3.2.2 直线冲压加工条件下（X轴、Y轴相同）： 试件尺寸1250mm×1250mm×1.5mm；冲压间距100mm；加工速度为最大速度。 3.2.3 圆形步冲加工条件下（X轴、Y轴相同）： 试件尺寸1250mm×1250mm×1.5mm；冲压间距1.6mm；加工速度为最大速度。 4 数控精度 压力机的数控精度应符合表1规定。 表1 数控精度 序号：参考点返回精度、重复定位精度等检验项目。 检验方法：通过千分表或激光干涉仪测量，将压力机移动至不同位置后执行回参考点命令，测量10次，以最大与最小读数差值计。
