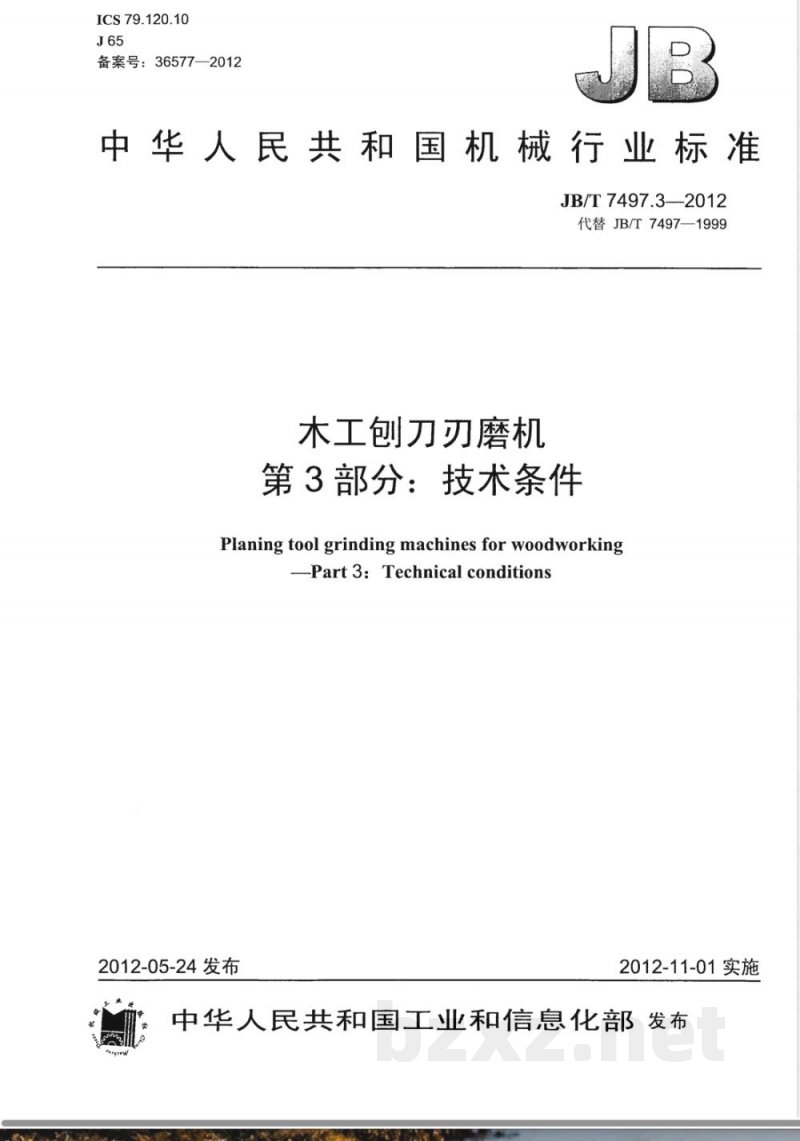

【其他行业标准】 木工刨刀刃磨机 第3部分：技术条件

ICS79.120.10
备案号：36577—2012
中华人民共和国机械行业标准　JB/T7497.3---2012
代替JB/T7497—1999
木工刨刀刃磨机
第3部分：技术条件
Planing tool grinding machines for woodworkingPart3：Technical conditions
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言。

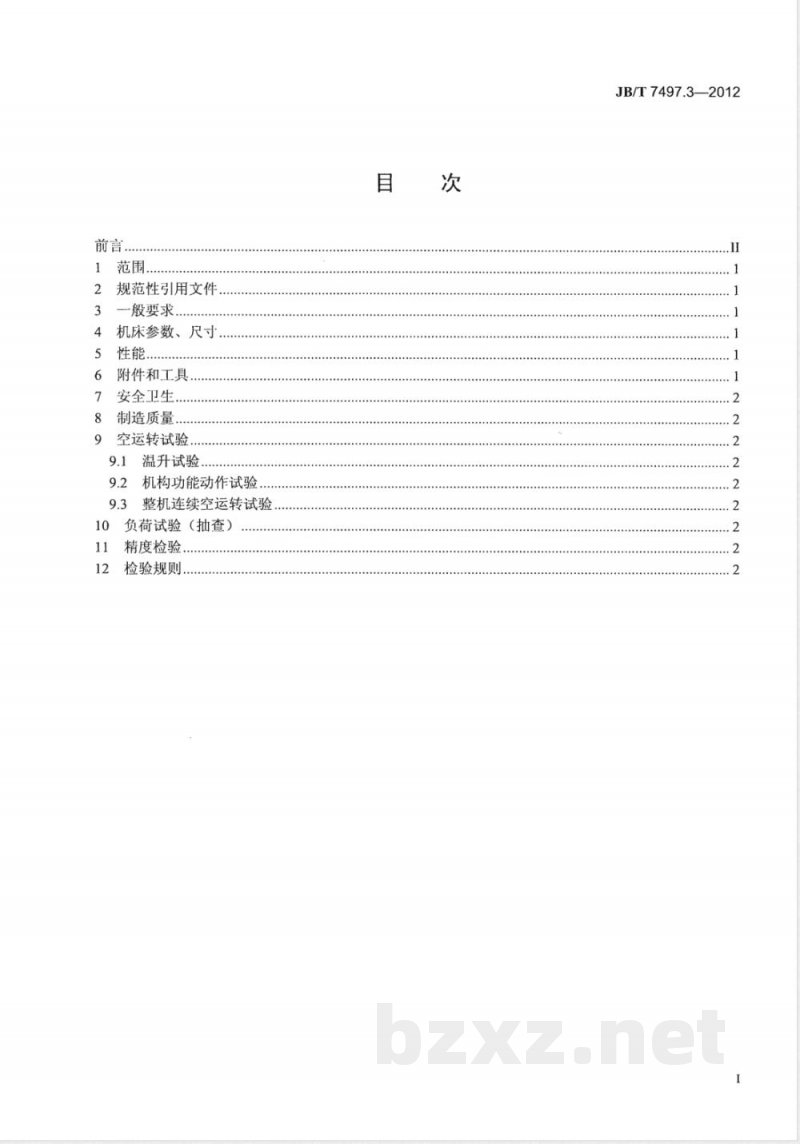

2规范性引用文件，
般要求
机床参数、尺寸，
附件和工具..
安全卫生
制造质量.
空运转试验
温升试验.
机构功能动作试验
整机连续空运转试验.
负荷试验（抽查）
精度检验，bZxz.net
检验规则
JB/T7497.3—2012
JB/T7497.3—--2012

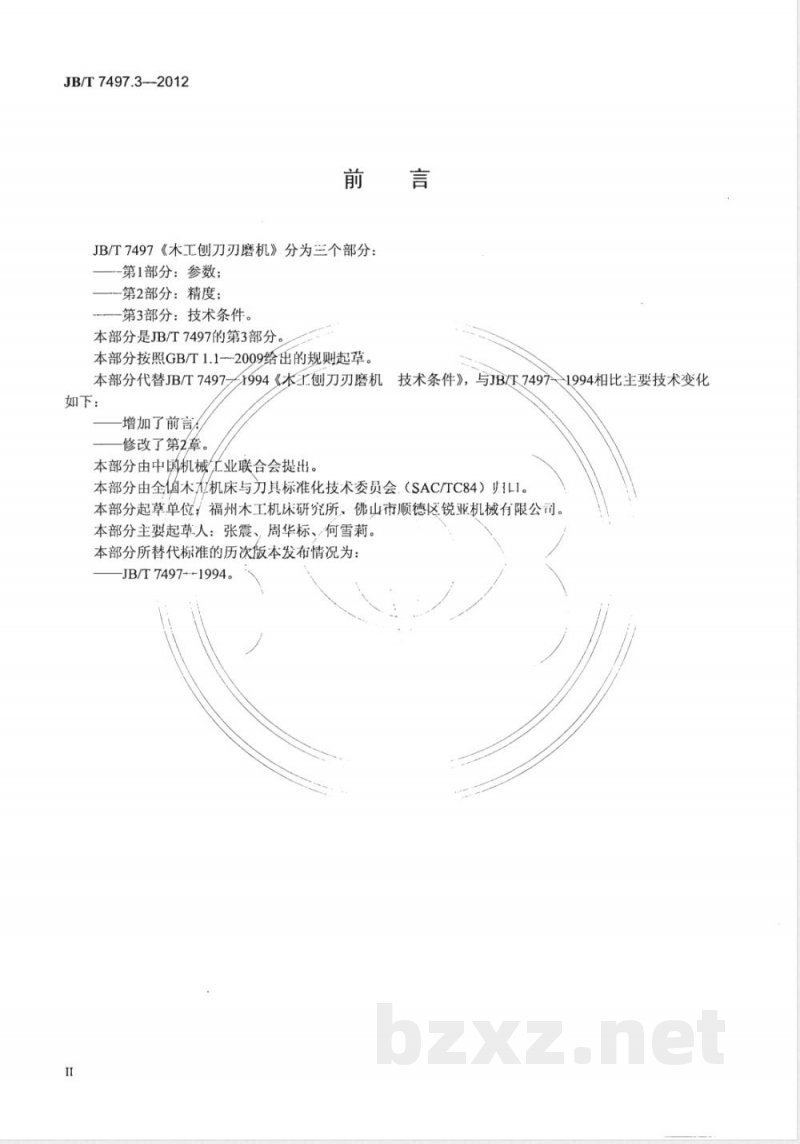

JB/T7497《木工刨刀刃磨机》分为三个部分：第1部分：参数；
一第2部分：精度；
第3部分：技术条件。
本部分是JB/T7497的第3部分。
本部分按照GB/T1.1--2009给出的规则起草。本部分代替JB/T74971994《本上刨刀刃磨机技术条件》，与JB/T74971994相比主要技术变化如下：
增加了前言人
修改了第2章，
本部分由中国机械工业联合会提出。本部分由全值木大机床与为具标准化技术委员会.（SAC/TC84）ILI。本部分起草单位：福州木工机床研究所：佛山市顺德区锐亚机械有限公司。本部分主要起革人：张震、周华标、何雪莉。本部分所替代标准的历次版本发布情况为：-JB/T7497++1994。

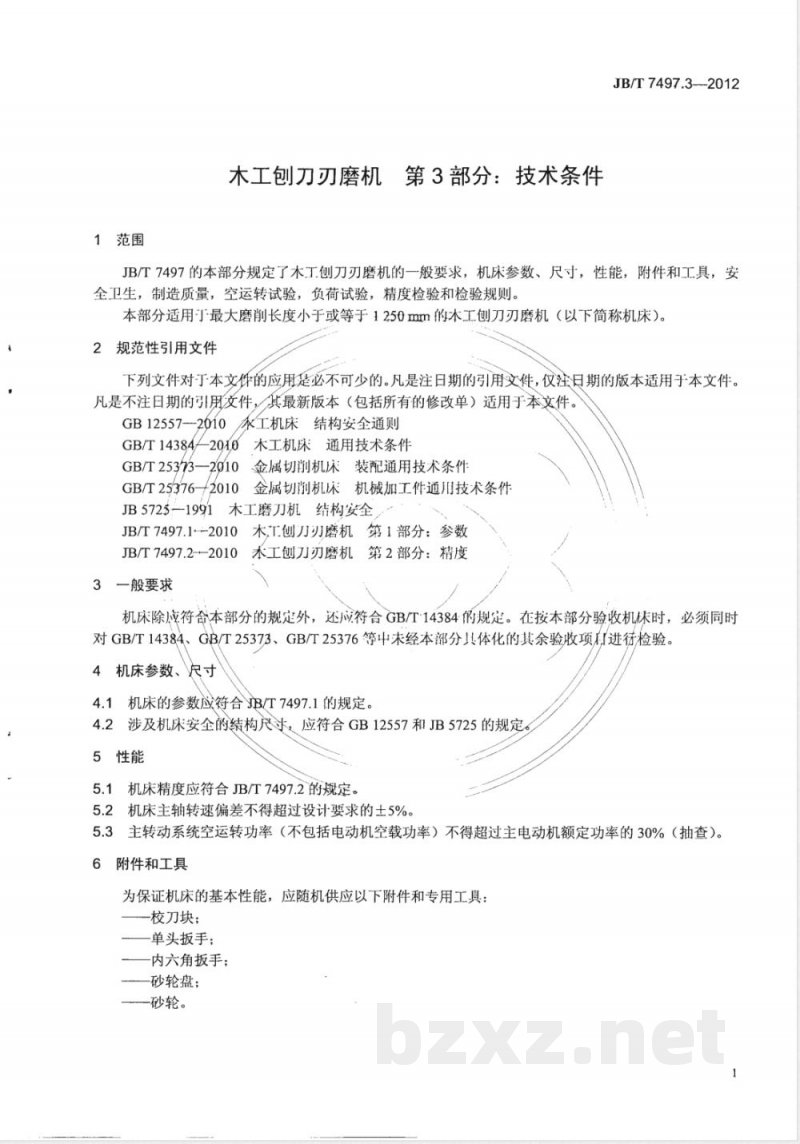

1范围
木工刨刀刃磨机第3部分：技术条件JB/T7497.3---2012
JB/T7497的本部分规定了木丁工刨刀刃磨机的一般要求，机床参数、尺寸，性能，附件和工具，安全卫生，制造质量，空运转试验，负荷试验，精度检验和检验规则。本部分适用汀最大磨削长度小于或等于1250mm的本工刨刀刃磨机（以下简称机床）。2规范性引用文件
下列文件对于本文伴的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。承工机床结构安全通则
GB12557-2610
GB/T14384/20X6
木工机床通用技术条件
GB/T253h3—2g10金属切削机床装配通用技术条件GB/T253762010金属切削机床机械加工件通用技术条件JB5725—1991木工磨刀机结构安全JB/T7497.1-i-2010
木工创刀刃磨机第1部分：参数
JB/T7497.2-2010
本工刨刀刃磨机第2部分：精度
3一般要求
机床除成符命本部分的规定外，还应符合GB/T14384的规定。在按本部分验收机床时，必须同时对GB/T14384、GB/T25373、GB/T25376等中未经本部分具体化的其余验收项有进衍检验。4机床参数、
机床的参数应
符合B/T7497.1的规定。
涉及机床安全的结构尺寸，应符合GB12557和JB5725的规定。5性能
5.1机床精度应符合JB/T7497.2的规定、5.2机床主轴转速偏差不得超过设计要求的士5%。5.3主转动系统空运转功率（不包括电动机空载功率）不得超过主电动机额定功率的30%（抽查）。6
附件和工具
为保证机床的基本性能，应随机供应以下附件和专用工具：校刀块；
单头扳手；
内六角扳手；
砂轮盘；
砂轮。
JB/T7497.3-2012
安全卫生
机床结构安全必须符合GB12557和JB5725的规定。8制造质量
8.1机床的制造除应符合本部分规定外，还应符合GB/T14384一2010、GB/T25373—2010、GB/T25376一2010中的V级精度机床的相应规定。8.2床身导轨、工作台导轨、磨头移动拖板、磨头滑座按移置次数大于25次/班的要求考核。8.3床身、工作台、磨头滑座、磨头移动拖板为重要铸件，必须在粗加工后进行时效处理。8.4床身导轨副为重要导轨副，应采取耐磨措施。8.5床身与工作台导轨面按滑动导轨的要求考核。8.6磨头滑座与磨头移动拖板导轨面按移置导轨的要求考核。8.7
机床的移置导轨和滑动导轨应设有防尘装置。操作手轮的操纵力按大于5次/班～25次/班的要求考核。8.8
机床的清洁度按目测、手感法检验，不得有脏物。8.9
空运转试验
温升试验
主轴轴承达到稳定温度时，检验主轴轴承的温度和温升，最高温度不得超过70℃，温升不得超过40℃。
机构功能动作试验
机床主运动和进给运动做不少于7次的起动、停止试验，其动作灵敏、可靠。整机连续空运转试验
机床应进行连续空运转试验，试验时间不少于2h。试验时在整个运转过程中不应发生故障。10负荷试验（抽查）
10.1试验时应遵守的规范，
砂轮采用设计规定的砂轮
一试验钢材；
切削量由制造厂确定，切削时逐渐加大切削量，直至达到各项试验的规定值。10.2机床主传动系统只有单级速度的机床转矩试验、切削抗力试验和机床主传动系统达到最大功率的试验可合并进行。
精度检验
机床的精度和检验方法符合JB/T7497.2的规定。12检验规则
12.1机床的检验规则应符合GB/T14384—2010中4.14的规定12.2本部分中规定抽查的章、条，对成批生产的机床每批抽检率为5%，且不得少于2台。2
JB/T7497.3-2012
打印日期：2013年2月27日F002A中华人民共和国
机械行业标准
木工刨刀刃磨机第3部分：技术条件JB/T7497.3—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·8千字2012年12月第1版第1次印刷
定价：12.00元
书号：15111·10674
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
