【其他行业标准】 木工镂铣机 第2部分：技术条件

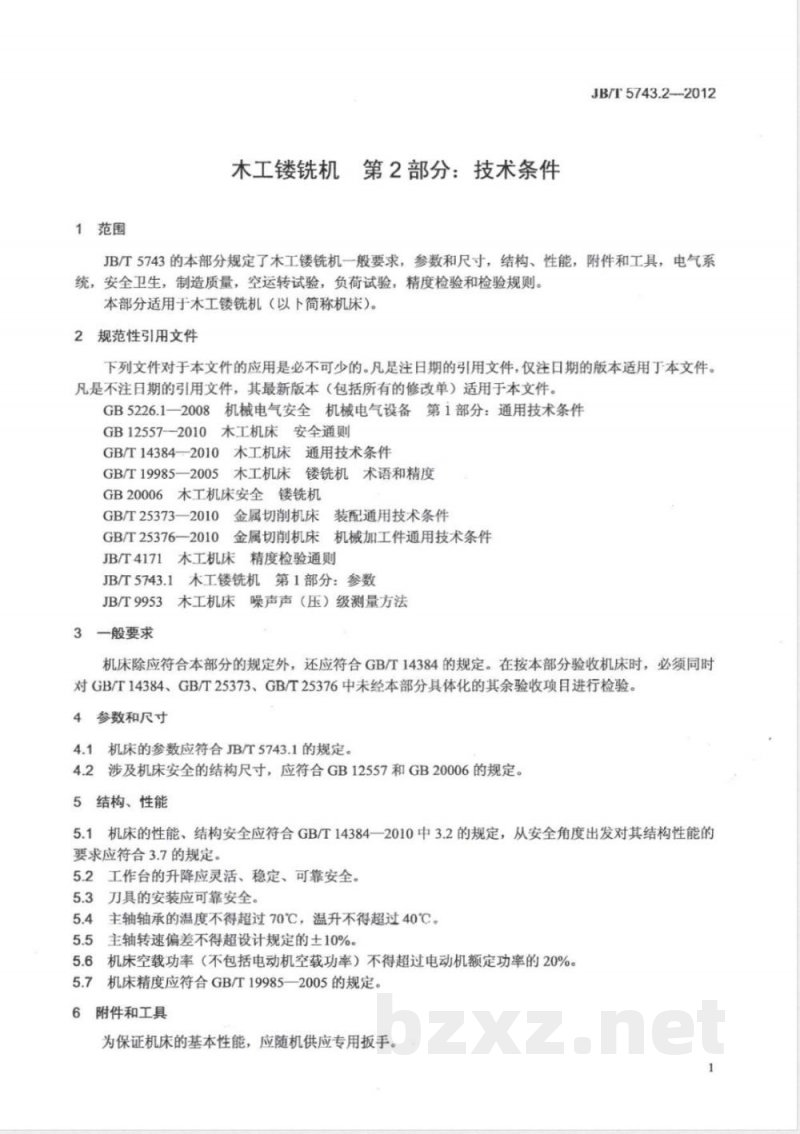

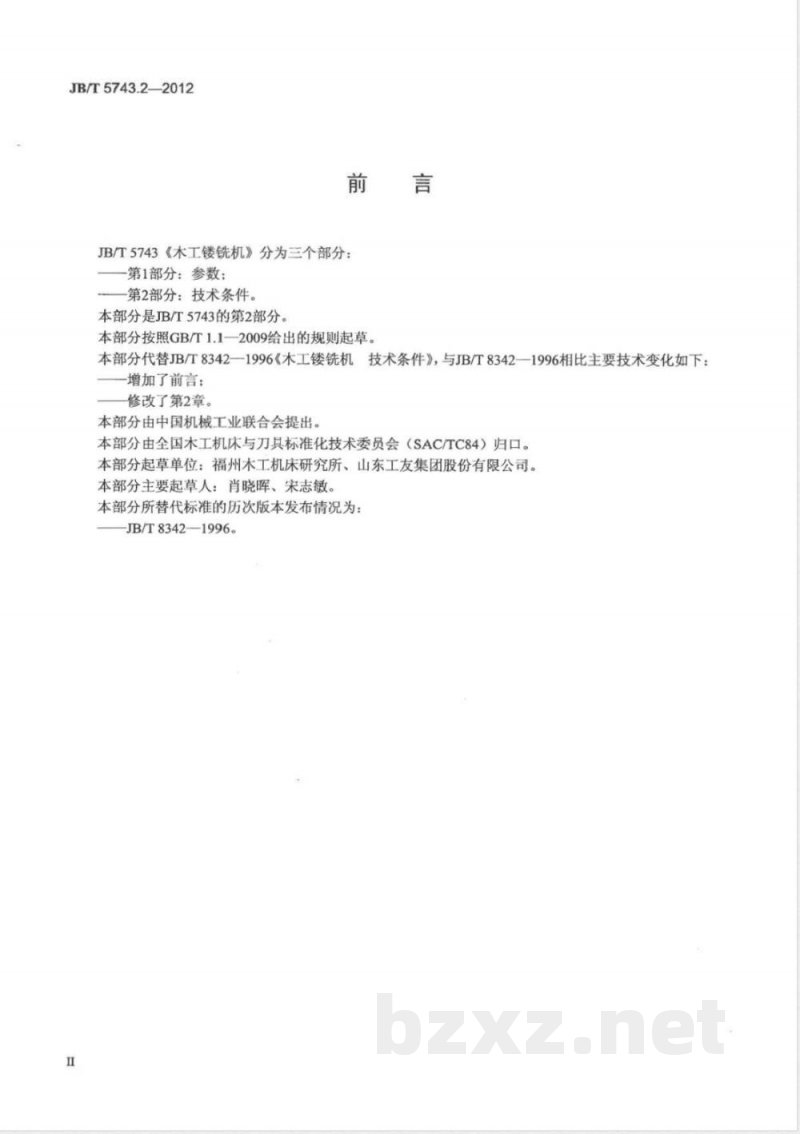

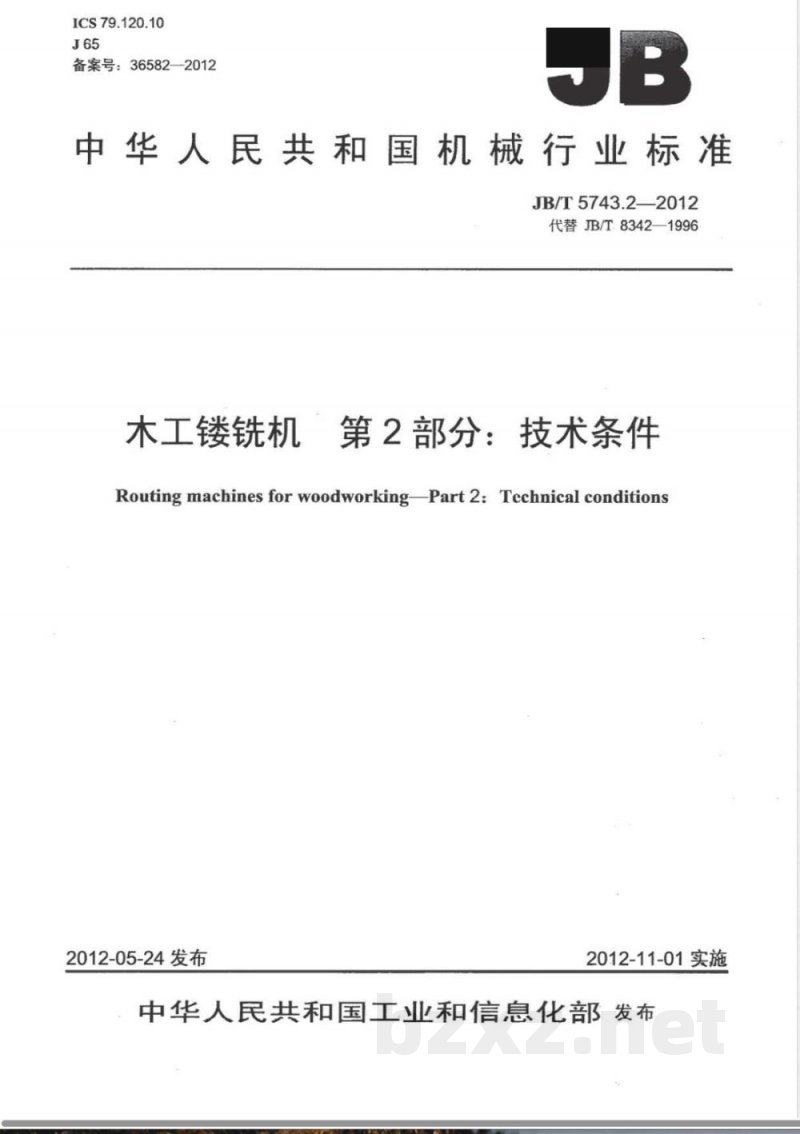

ICS 79.120.10 J65 备案号：36582—2012 中华人民共和国机械行业标准 JB/T 5743.2—2012 代替 JB/T 8342—1996 木工镂铣机 第2部分：技术条件 Routing machines for woodworking Part 2: Technical conditions 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 5743《木工镂铣机》分为两个部分： 第1部分：参数； 第2部分：技术条件（本部分）。 本部分按照GB/T 1.1—2009规则起草。 本部分代替JB/T 8342—1996《木工镂铣机技术条件》。与原标准相比主要变化如下： ——增加前言； ——修改第2章规范性引用文件。 本部分由中国机械工业联合会提出，由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 起草单位：福州木工机床研究所、山东工友集团股份有限公司。 主要起草人：肖晓晖、宋志敏。 本部分所替代标准历次版本为JB/T 8342—1996。 1 范围 本部分规定了木工镂铣机的一般要求、参数与尺寸、结构与性能、附件与工具、电气系统、安全卫生、制造质量、空运转试验、负荷试验、精度检验及检验规则。 本部分适用于木工镂铣机（以下简称机床）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（含修改单）适用。 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB 12557 木工机床安全通则 GB/T 14384 木工机床通用技术条件 GB/T 19985 木工机床镂铣机术语和精度 GB 20006 木工机床安全 镂铣机 GB/T 25373 金属切削机床装配通用技术条件 GB/T 25376 金属切削机床机械加工件通用技术条件 JB/T 4171 木工机床精度检验通则 JB/T 5743.1 木工镂铣机 第1部分：参数 JB/T 9953 木工机床噪声声压级测量方法 3 一般要求 机床除应符合本部分规定外，还应符合GB/T 14384的规定。在验收时，应同时对GB/T 14384、GB/T 25373、GB/T 25376中未具体规定的项目进行检验。 4 参数和尺寸 4.1 机床参数应符合JB/T 5743.1的规定。 4.2 涉及机床安全的结构尺寸应符合GB 12557和GB 20006的规定。 5 结构与性能 5.1 机床性能及结构安全应符合GB/T 14384—2010中3.2及3.7的规定。 5.2 工作台升降应灵活、稳定、安全可靠。 5.3 刀具安装应可靠安全。 5.4 主轴轴承温度不得超过70℃，温升不得超过40℃。 5.5 主轴转速偏差不得超过设计值±10%。 5.6 空载功率（不含电机空载功率）不得超过电动机额定功率的20%。 5.7 机床精度应符合GB/T 19985—2005的规定。 6 附件和工具 机床应随机提供专用扳手，以保证基本性能。 7 电气系统 电气系统应符合GB 5226.1的规定。 8 安全卫生 8.1 机床结构安全必须符合GB 12557和GB 20006的规定。 8.2 空运转条件下噪声最大声压级应符合GB 12557—2010相关规定。 8.3 机床应设置排屑口。 9 制造质量 9.1 制造质量除应符合本部分规定外，还应符合GB/T 14384、GB/T 25373、GB/T 25376中V级精度机床要求。 9.2 工作台升降导轨按高频使用要求考核。 9.3 床身、工作台、导向板等重要铸件应在粗加工后进行时效处理。 9.4 主轴轴承座与床身结合面应符合重要固定结合面要求。
