【其他行业标准】标准螺栓缩径模具用硬质合金毛坯

本网站发布时间： 2026-01-10 11:15:30

YS/T291-2012
现行
　点击下载此标准

基本信息

标准号：
YS/T 291-2012
标准名称：
标准螺栓缩径模具用硬质合金毛坯
标准类别：
有色金属行业标准(YS)
英文名称：
Hardmetal blanks used for necking dies of standard bolt
标准状态：
现行
发布日期：
2012-12-28
实施日期：
2013-06-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.83 MB

手机扫码下载更方便

标准分类号

标准ICS号：
冶金>>77.160粉末冶金
中标分类号：
冶金>>粉末冶金>>H72粉末冶金材料与制品

关联标准

替代情况：
替代YS/T 291-1994

出版信息

出版社：
中国标准出版社
页数：
12页
标准价格：
16.0
出版日期：
2013-06-01

其他信息

起草人：
邓凯、梁鸿、杨建国、赵声志、吴其山、章仕平、刘新宇
起草单位：
株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司
归口单位：
全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)

标准简介/下载

点击下载

标准简介：

本标准规定了标准螺栓缩径模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。本标准适用于M3-M20标准螺栓缩径模具用的硬质合金毛坯。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替YS/T291—1994《标准螺栓缩径模具用硬质合金毛坯》,本标准与YS/T291—1994相比主要技术变化如下:
———修改了型号表示规则;
———重新修订了公差范围;
———增加了产品的圆柱度要求;
———增加了产品的高度方向平行度公差;
———增加了产品的外圆及内孔圆度要求;
———增加了d1和20°的公差等级;
———修改了工作部位和非工作部位掉边掉角长度(宽度)要求;
———取消了断面组织要求;
———增加了质量证明书的内容;
———增加了合同(或订货单)的内容。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准起草单位:株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。
本标准主要起草人:邓凯、梁鸿、杨建国、赵声志、吴其山、章仕平、刘新宇。
本标准所代替标准的历次版本发布情况为:
———YS/T291—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差
GB/T5242 硬质合金产品检验规则与试验方法
GB/T5243 硬质合金产品的标志、包装、运输和贮存

标准内容

部分标准内容：

ICS 77.160
H72
YS

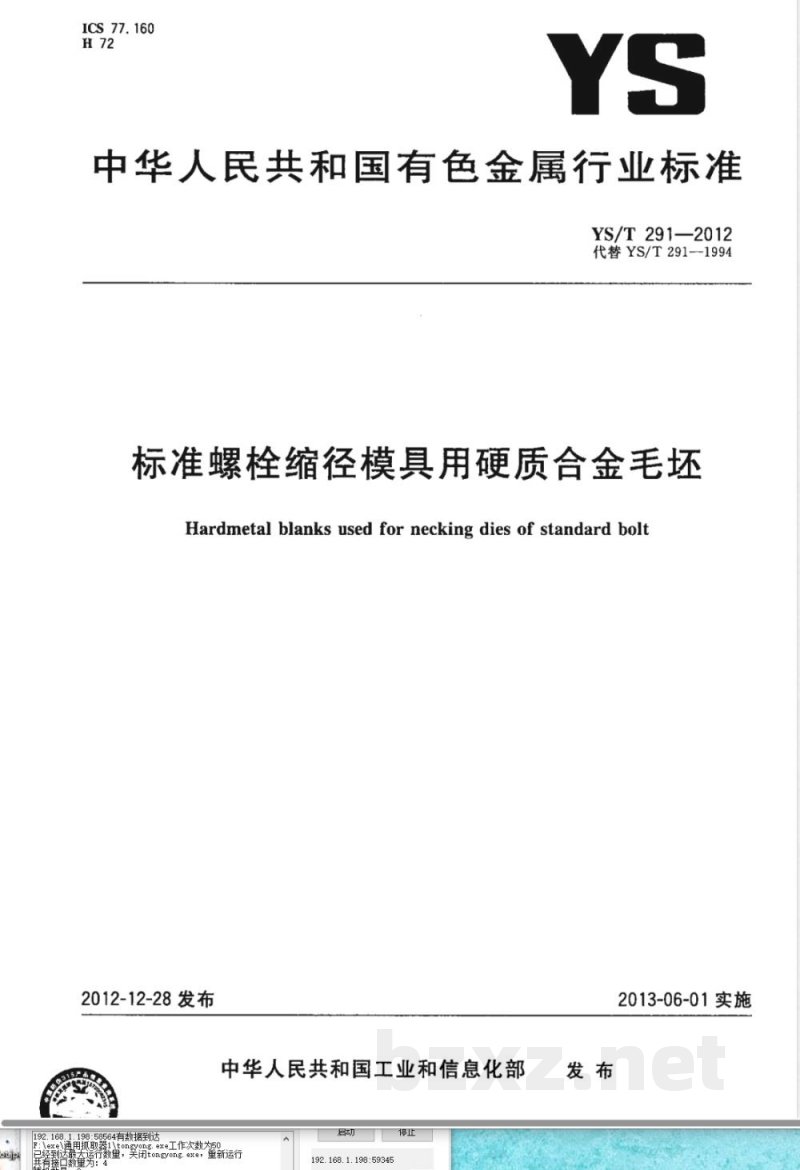

中华人民共和国有色金属行业标准 YS/T 291—2012
代替 YS/T 291—1994

标准螺栓缩径模具用硬质合金毛坯
Hardmetal blanks used for necking dies of standard bolt

2012-12-28 发布
中华人民共和国工业和信息化部 发布
2013-06-01 实施

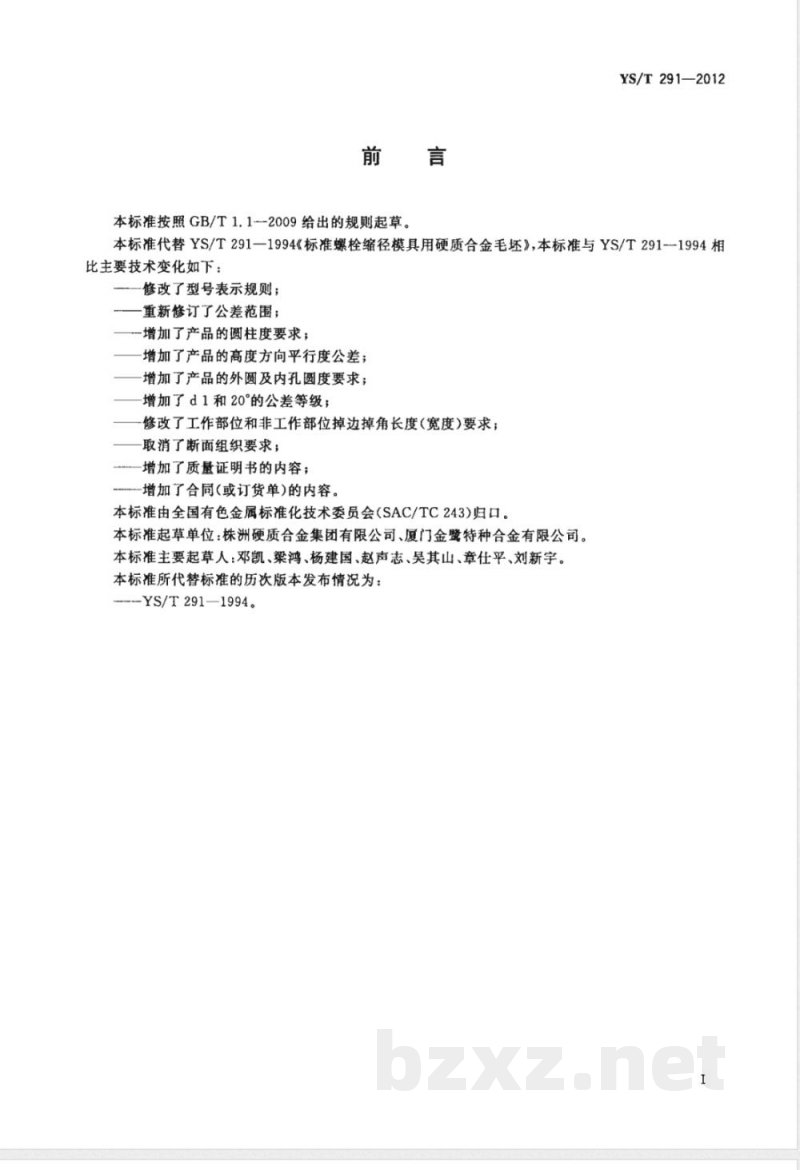

前言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 YS/T 291—1994《标准螺栓缩径模具用硬质合金毛坯》。与 YS/T 291—1994 相比，主要技术变化如下：
1）修改了型号表示规则；
2）重新修订了公差范围；
3）增加了产品圆柱度要求；
4）增加了高度方向平行度公差；
5）增加了外圆及内孔圆度要求；
6）增加了 d1 和 20° 的公差等级；
7）修改了工作部位与非工作部位掉边掉角长度（宽度）要求；
8）取消了断面组织要求；
9）增加了质量证明书内容；
10）增加了合同（或订货单）内容。

本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。
本标准起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。
本标准主要起草人：邓凯、梁鸿、杨建国、赵声志、吴其山、章仕平、刘新宇。
本标准所代替标准的历次版本发布情况为：YS/T 291—1994。

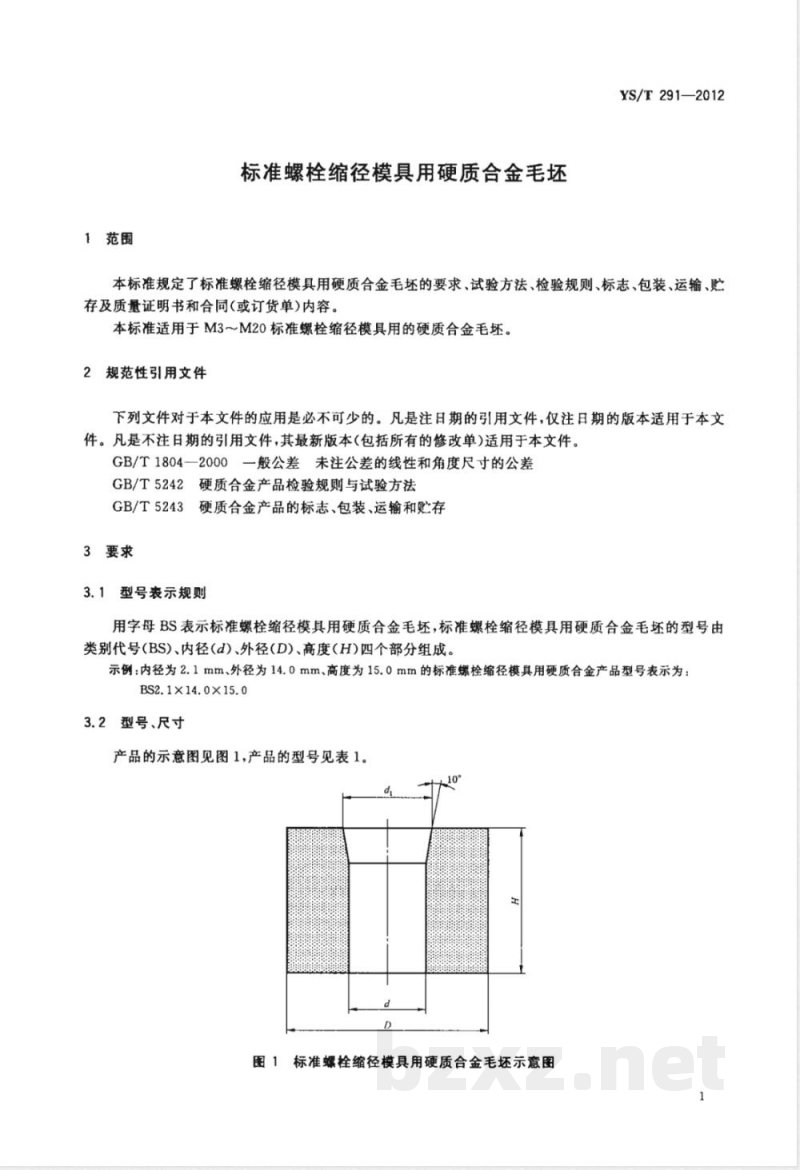

1 范围
本标准规定了标准螺栓缩径模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。
本标准适用于 M3～M20 标准螺栓缩径模具用硬质合金毛坯。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T 5242 硬质合金产品检验规则与试验方法
GB/T 5243 硬质合金产品的标志、包装、运输和贮存

3 要求
3.1 型号表示规则
用字母 BS 表示标准螺栓缩径模具用硬质合金毛坯。
型号由类别代号（BS）、内径 d、外径 D、高度 H 四部分组成。
示例：内径 2.1 mm、外径 14.0 mm、高度 15.0 mm 的产品表示为：BS2.1×14.0×15.0

3.2 型号、尺寸
产品示意图见图1。
产品型号见表1。

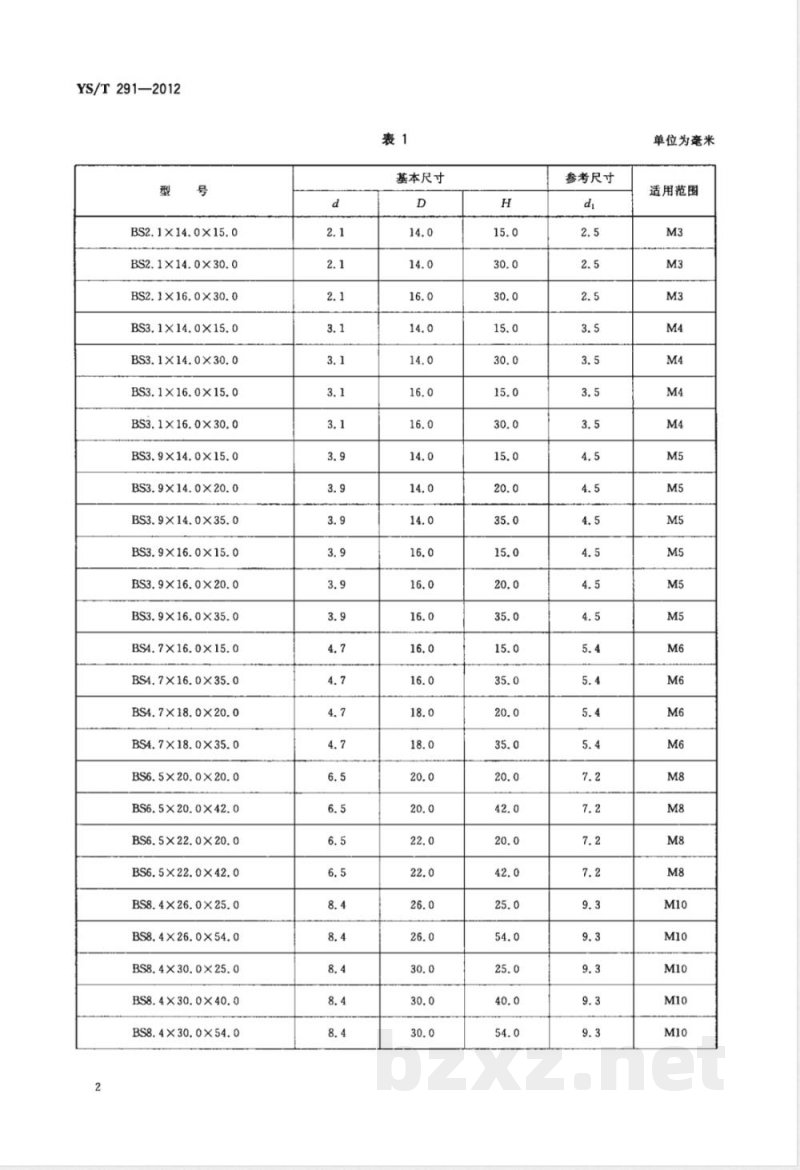

表1（部分）
BS2.1×14.0×15.0  d=2.1  D=14.0  H=15.0
BS2.1×14.0×30.0  d=2.1  D=14.0  H=30.0
BS2.1×16.0×30.0  d=2.1  D=16.0  H=30.0
BS3.1×14.0×15.0  d=3.1  D=14.0  H=15.0
BS3.1×14.0×30.0  d=3.1  D=14.0  H=30.0
BS3.1×16.0×15.0  d=3.1  D=16.0  H=15.0
BS3.1×16.0×30.0  d=3.1  D=16.0  H=30.0
BS3.9×14.0×15.0  d=3.9  D=14.0  H=15.0
BS3.9×14.0×20.0  d=3.9  D=14.0  H=20.0
BS3.9×14.0×35.0  d=3.9  D=14.0  H=35.0
BS3.9×16.0×15.0  d=3.9  D=16.0  H=15.0
BS3.9×16.0×20.0  d=3.9  D=16.0  H=20.0
BS3.9×16.0×35.0  d=3.9  D=16.0  H=35.0
BS4.7×16.0×15.0  d=4.7  D=16.0  H=15.0
BS4.7×16.0×35.0  d=4.7  D=16.0  H=35.0
BS4.7×18.0×20.0  d=4.7  D=18.0  H=20.0
BS4.7×18.0×35.0  d=4.7  D=18.0  H=35.0
BS6.5×20.0×20.0  d=6.5  D=20.0  H=20.0
BS6.5×20.0×42.0  d=6.5  D=20.0  H=42.0
BS6.5×22.0×20.0  d=6.5  D=22.0  H=20.0
BS6.5×22.0×42.0  d=6.5  D=22.0  H=42.0
BS8.4×26.0×25.0  d=8.4  D=26.0  H=25.0
BS8.4×26.0×54.0  d=8.4  D=26.0  H=54.0
BS8.4×30.0×25.0  d=8.4  D=30.0  H=25.0
BS8.4×30.0×40.0  d=8.4  D=30.0  H=40.0
BS8.4×30.0×54.0  d=8.4  D=30.0  H=54.0

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
