【其他行业标准】 六方螺母冷镦模具用硬质合金毛坯

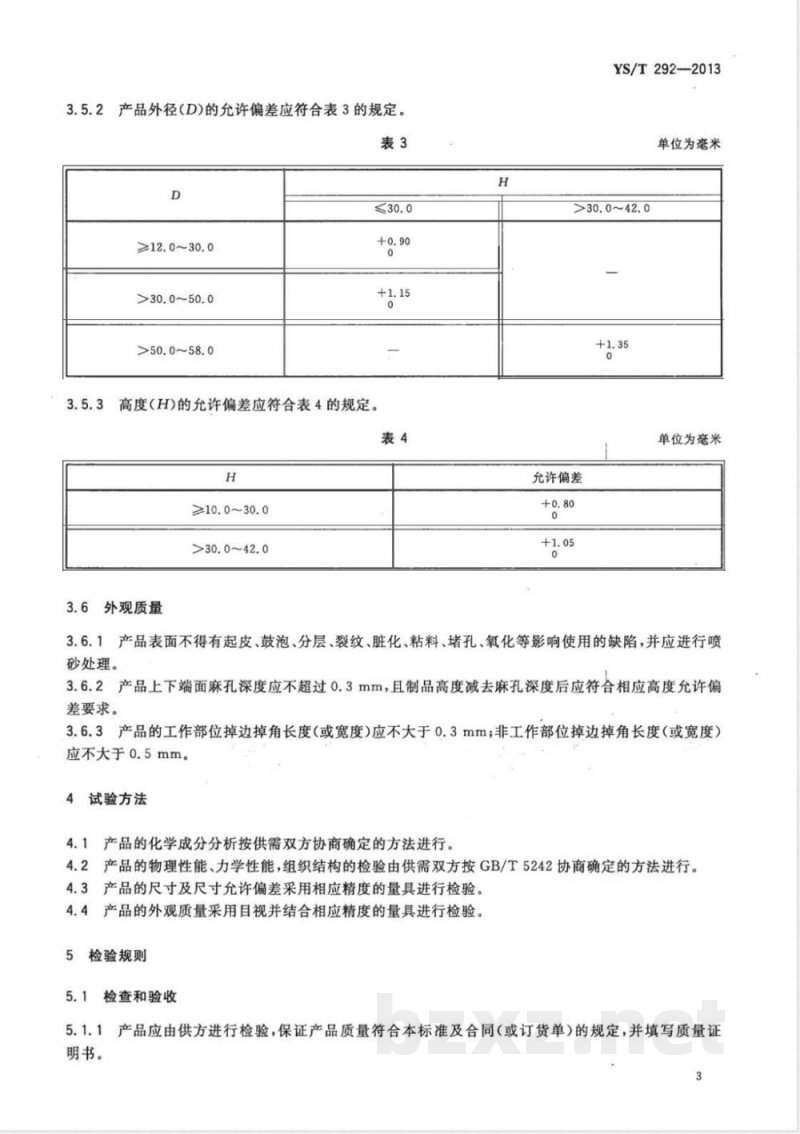

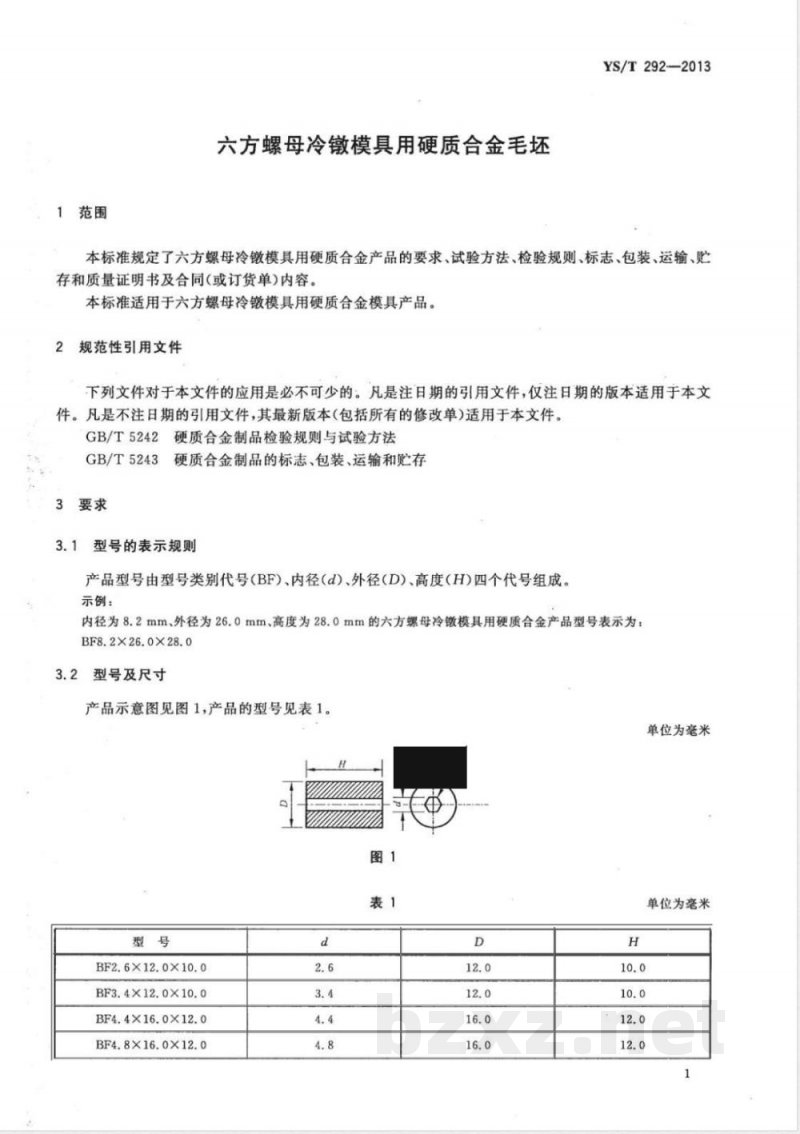

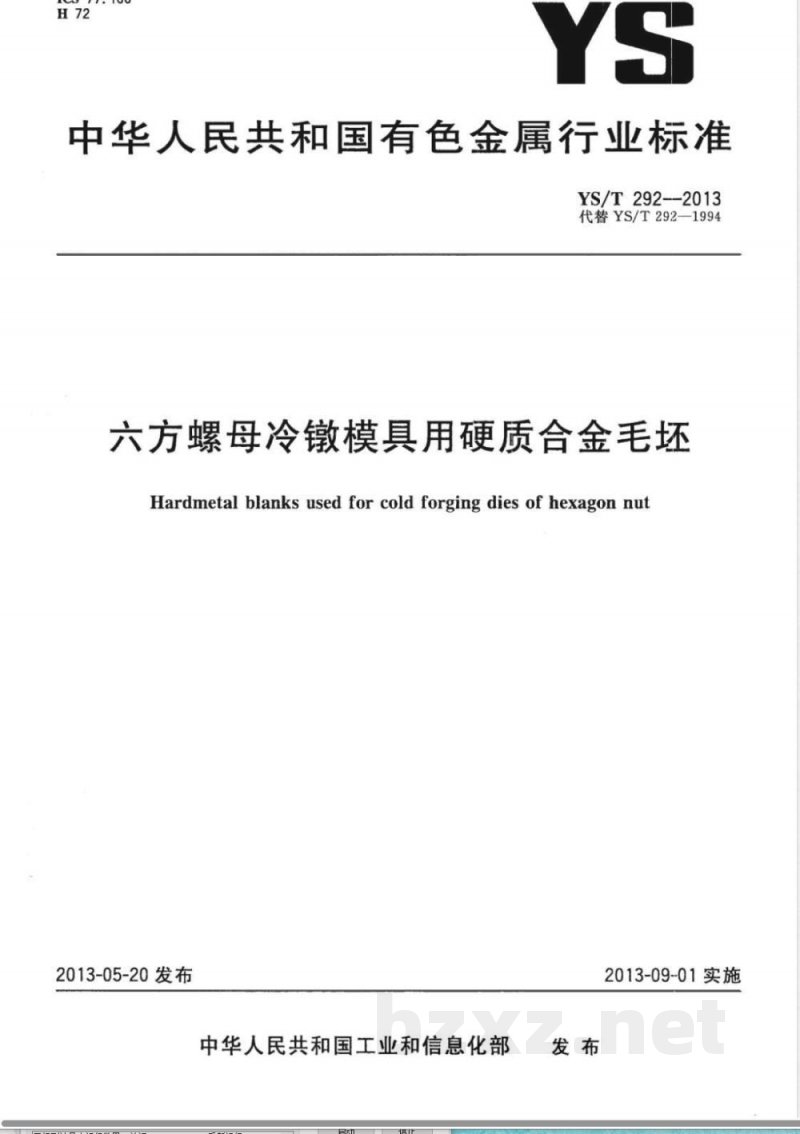

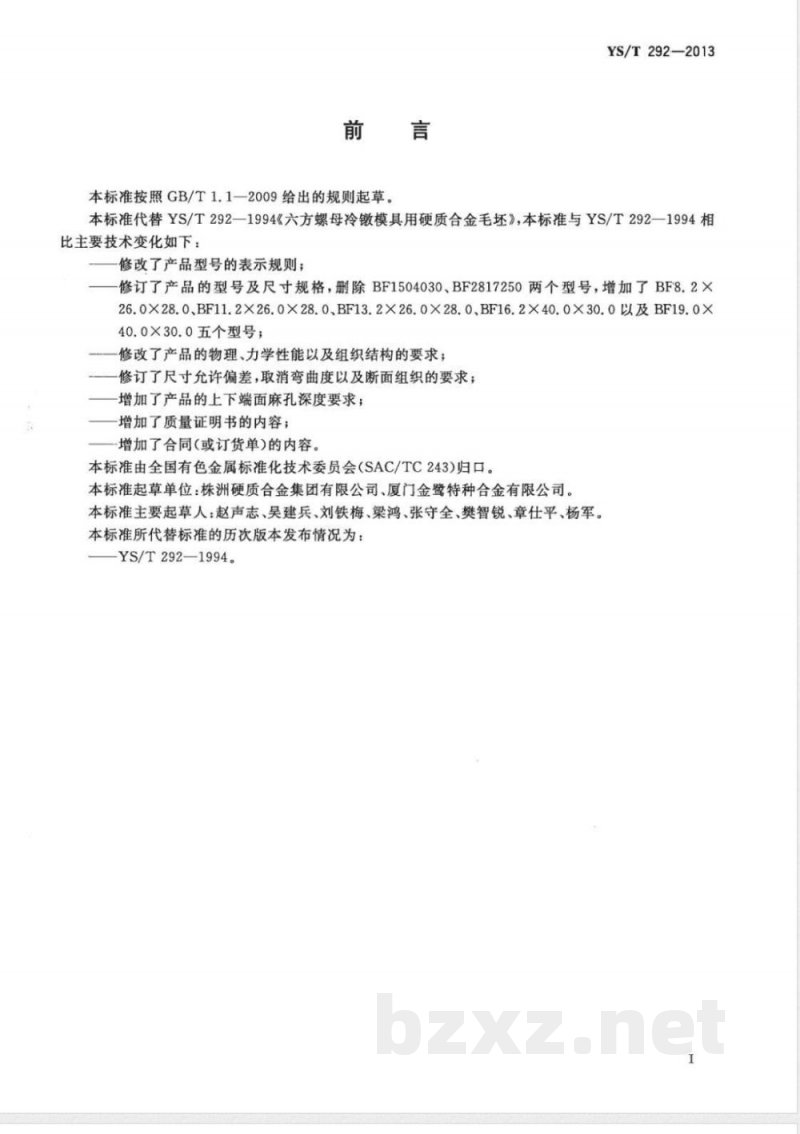

ICS H72 YS 中华人民共和国有色金属行业标准 YS/T 292—2013 代替 YS/T 292—1994 六方螺母冷镦模具用硬质合金毛坯 Hardmetal blanks used for cold forging dies of hexagon nut 2013-05-20发布 2013-09-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 292—1994《六方螺母冷镦模具用硬质合金毛坯》。与1994版相比主要变化如下： 1）修改产品型号表示规则； 2）修订型号及尺寸规格，删除BF1504030、BF2817250两个型号，新增BF8.2×26.0×28.0、BF11.2×26.0×28.0、BF13.2×26.0×28.0、BF16.2×40.0×30.0、BF19.0×40.0×30.0五个型号； 3）修改物理性能、力学性能及组织结构要求； 4）修订尺寸允许偏差，取消弯曲度及断面组织要求； 5）增加上下端面麻孔深度要求； 6）增加质量证明书内容； 7）增加合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。 主要起草人：赵声志、吴建兵、刘铁梅、梁鸿、张守全、樊智锐、章仕平、杨军。 1 范围 本标准规定了六方螺母冷镦模具用硬质合金产品的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于六方螺母冷镦模具用硬质合金模具产品。 2 规范性引用文件 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 3 要求 3.1 型号表示规则 产品型号由类别代号（BF）、内径d、外径D、高度H四部分组成。 示例：内径8.2mm、外径26.0mm、高度28.0mm的产品表示为 BF8.2×26.0×28.0。 3.2 型号及尺寸 产品示意图见图1。 产品型号包括多种BF系列规格，如： BF2.6×12.0×10.0、BF4.8×16.0×12.0、BF8.2×26.0×28.0、BF11.2×26.0×28.0、BF16.2×40.0×30.0、BF19.0×40.0×30.0等。 各型号对应不同内径d、外径D及高度H组合，适用于不同规格的六方螺母冷镦模具。 3.3 化学成分 产品化学成分由供需双方协商确定。 3.4 物理性能、力学性能及组织结构 按GB/T 5242规定或供需双方协议确定。 3.5 尺寸及允许偏差 内径d的允许偏差按规格范围分级控制： - d≥2.6～6.0 mm - >6.0～12.0 mm - >12.0～18.0 mm - >18.0～22.8 mm 不同尺寸范围对应不同上偏差与下偏差控制要求，具体按标准表2执行。
