【其他行业标准】 硬质合金六方拼模

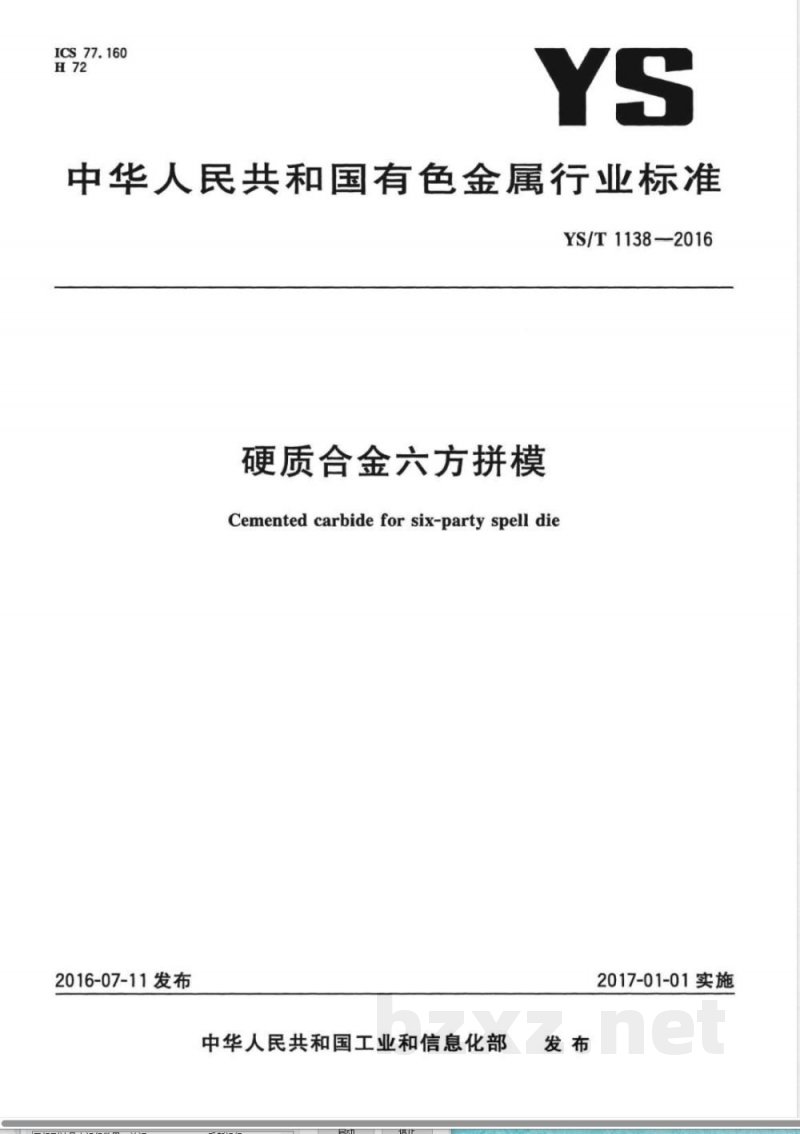

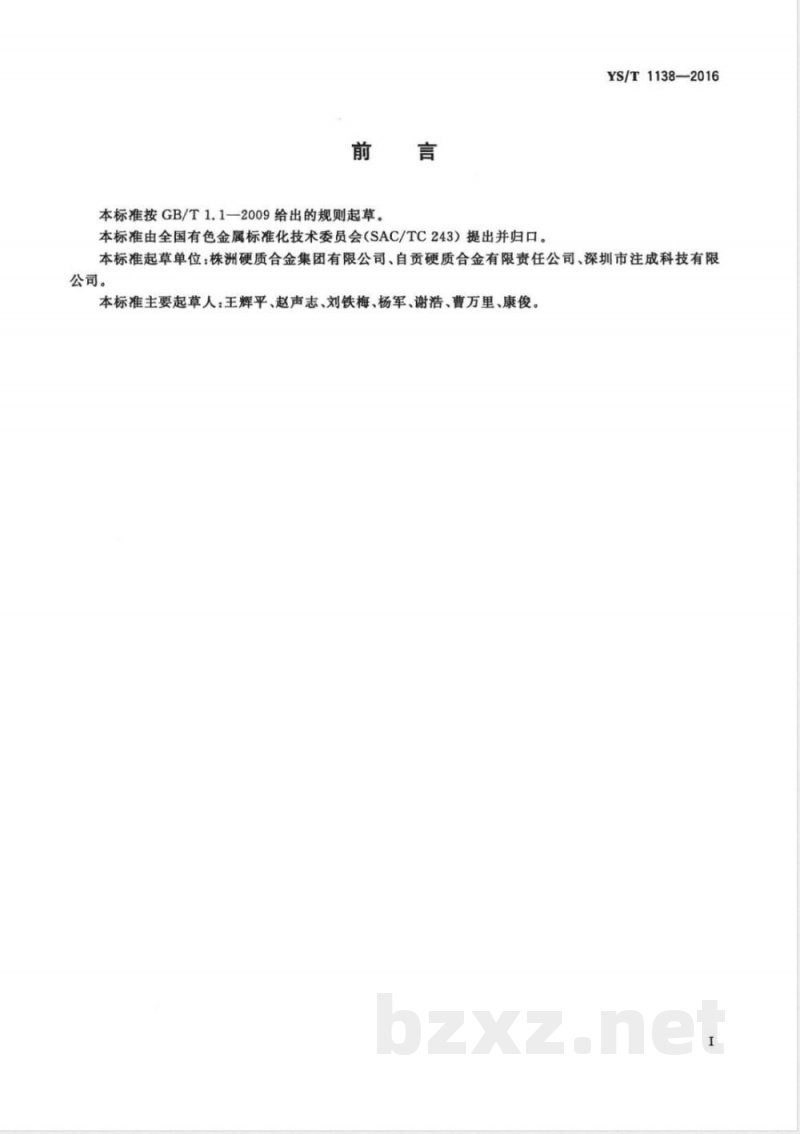

ICS 77.160 H72 YS 中华人民共和国有色金属行业标准 YS/T 1138—2016 硬质合金六方拼模 Cemented carbide for six-party split die 2016-07-11 发布 中华人民共和国工业和信息化部 发布 2017-01-01 实施 前言 本标准按 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：株洲硬质合金集团有限公司、自贡硬质合金有限责任公司、深圳市注成科技有限公司。 本标准主要起草人：王辉平、赵声志、刘铁梅、杨军、谢浩、曹万里、康俊。 1 范围 本标准规定了硬质合金六方拼模的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书以及合同（或订货单）内容。 本标准适用于六方拼模模具用硬质合金毛坯。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 GB/T 6885 硬质合金混合粉取样和试验方法 3 要求 3.1 型号表示规则 硬质合金六方拼模型号由类别代号 BP、圆弧半径 R、厚度 T、长度 L 四个部分组成。 示例：BP11.0×6.0×27.0 其中：R、T、L 尺寸均保留一位小数，单位为毫米。 3.2 型号和尺寸 产品示意图见图1。 产品型号及尺寸见表1。 表1（部分型号） BP7.8×5.4×15.0 R=7.8 T=5.4 L=15.0 BP9.0×5.1×15.0 R=9.0 T=5.1 L=15.0 BP11.0×6.0×21.0 R=11.0 T=6.0 L=21.0 BP11.0×6.1×16.0 R=11.0 T=6.1 L=16.0 BP11.0×7.0×13.0 R=11.0 T=7.0 L=13.0 BP12.0×7.2×16.5 R=12.0 T=7.2 L=16.5 BP12.0×7.2×20.0 R=12.0 T=7.2 L=20.0 BP12.0×8.0×20.0 R=12.0 T=8.0 L=20.0 BP12.5×7.6×20.0 R=12.5 T=7.6 L=20.0 BP14.5×7.6×20.0 R=14.5 T=7.6 L=20.0 BP15.0×8.0×20.0 R=15.0 T=8.0 L=20.0 BP18.0×10.0×29.0 R=18.0 T=10.0 L=29.0 BP20.0×10.5×28.0 R=20.0 T=10.5 L=28.0 BP23.0×11.5×32.5 R=23.0 T=11.5 L=32.5 BP25.0×13.0×32.0 R=25.0 T=13.0 L=32.0 BP27.5×14.0×36.0 R=27.5 T=14.0 L=36.0 BP30.0×15.0×42.0 R=30.0 T=15.0 L=42.0 BP33.0×12.5×51.0 R=33.0 T=12.5 L=51.0 BP36.0×13.0×56.0 R=36.0 T=13.0 L=56.0 注：特殊尺寸要求由供需双方协商确定。 3.3 化学成分 产品的化学成分由供需双方协商确定。 3.4 物理性能、力学性能及组织结构 产品的物理性能、力学性能及组织结构由供需双方协商确定。 3.5 尺寸及允许偏差 R、T、L 尺寸允许偏差应符合表2、表3规定（原文未完整展开）。
