【其他行业标准】 钢球冷镦模具用硬质合金毛坯

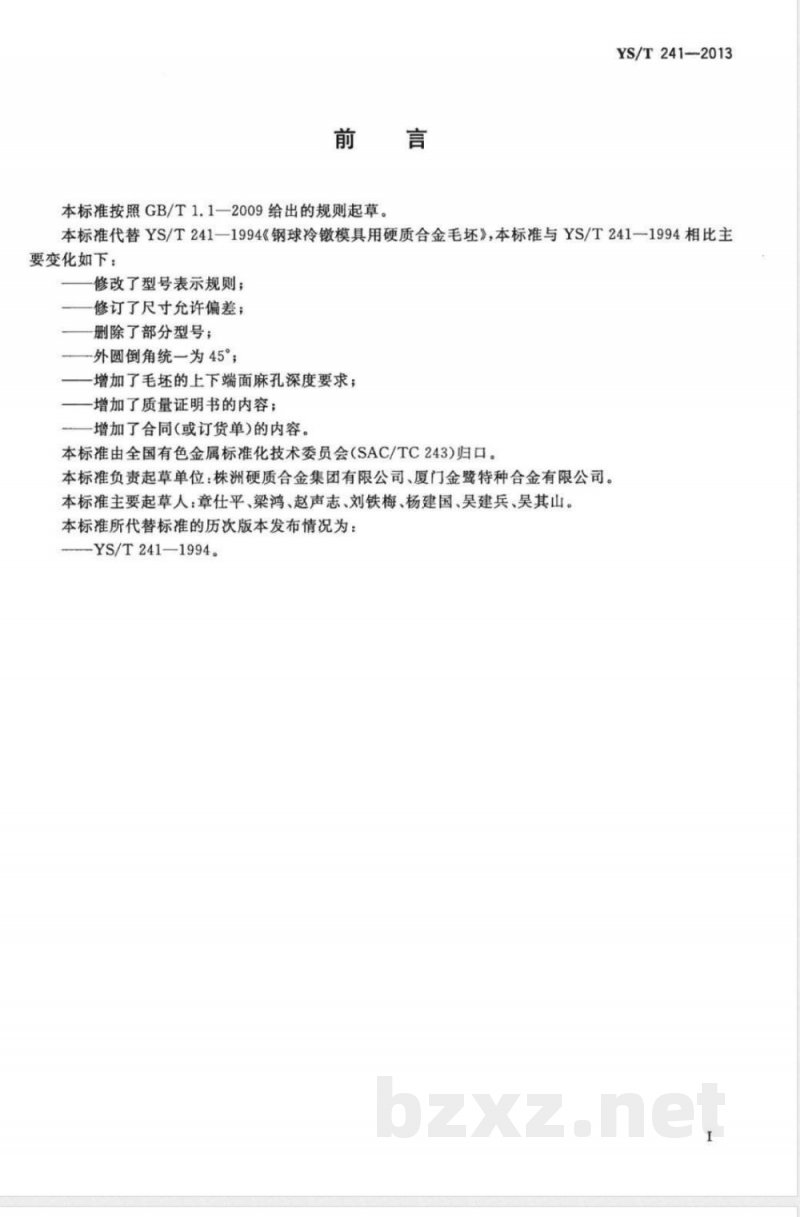

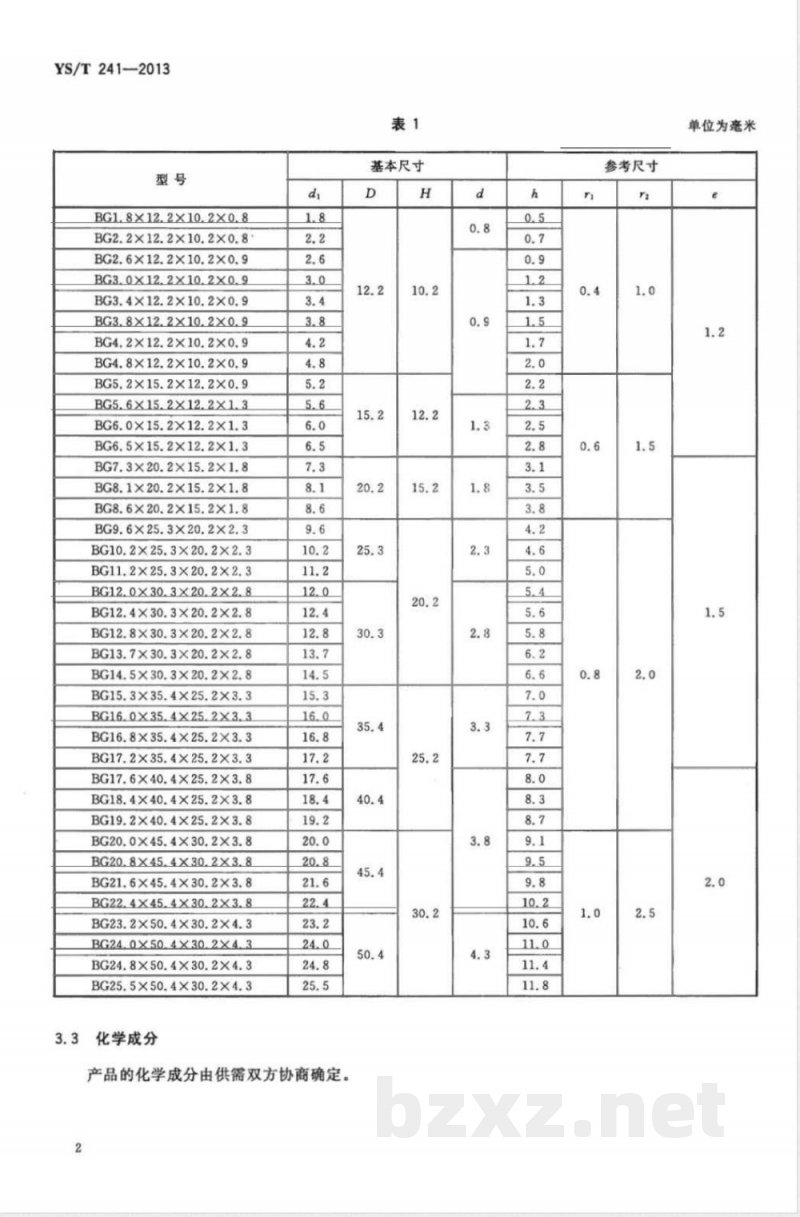

H72 中华人民共和国有色金属行业标准 YS/T 241—2013 代替 YS/T 241—1994 钢球冷镦模具用硬质合金毛坯 Hardmetal blanks used for cold forging dies of steel ball 2013-05-02 发布 2013-09-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 241—1994《钢球冷镦模具用硬质合金毛坯》。与 YS/T 241—1994 相比主要变化如下： 修改了型号表示规则； 修订了尺寸允许偏差； 删除了部分型号； 外圆倒角统一为45°； 增加了毛坯上下端面麻孔深度要求； 增加了质量证明书内容； 增加了合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。 本标准主要起草人：章仕平、梁鸿、赵声志、刘铁梅、杨建国、吴建兵、吴其山。 本标准所代替标准的历次版本发布情况为：YS/T 241—1994。 1 范围 本标准规定了钢球冷镦模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于钢球冷镦模具用硬质合金毛坯。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 3 要求 3.1 型号表示规则 钢球冷镦模具用硬质合金毛坯的型号由类别代号（BG）、球面直径 d₁、外径 D、高度 H、内径 d 五个部分组成。 示例：球面直径4.0 mm，外径10.0 mm，高度10.0 mm，内径0.9 mm的产品表示为：BG4.0×10.0×10.0×0.9。 3.2 型号及尺寸 产品示意图见图1，型号及尺寸见表1。 表1 型号及尺寸（部分） BG1.8×12.2×10.2×0.8 d=1.8 BG2.2×12.2×10.2×0.8 d=2.2 BG2.6×12.2×10.2×0.9 d=2.6 BG3.0×12.2×10.2×0.9 d=3.0 BG3.4×12.2×10.2×0.9 d=3.4 BG3.8×12.2×10.2×0.9 d=3.8 BG4.2×12.2×10.2×0.9 d=4.2 BG4.8×12.2×10.2×0.9 d=4.8 BG5.2×15.2×12.2×0.9 d=5.2 BG5.6×15.2×12.2×1.3 d=5.6 BG6.0×15.2×12.2×1.3 d=6.0 BG6.5×15.2×12.2×1.3 d=6.5 BG7.3×20.2×15.2×1.8 d=7.3 BG8.1×20.2×15.2×1.8 d=8.1 BG8.6×20.2×15.2×1.8 d=8.6 BG9.6×25.3×20.2×2.3 d=9.6 BG10.2×25.3×20.2×2.3 d=10.2 BG11.2×25.3×20.2×2.3 d=11.2 BG12.0×30.3×20.2×2.8 d=12.0 BG12.4×30.3×20.2×2.8 d=12.4 BG12.8×30.3×20.2×2.8 d=12.8 BG13.7×30.3×20.2×2.8 d=13.7 BG14.5×30.3×20.2×2.8 d=14.5 BG15.3×35.4×25.2×3.3 d=15.3 BG16.0×35.4×25.2×3.3 d=16.0 BG16.8×35.4×25.2×3.3 d=16.8 BG17.2×35.4×25.2×3.3 d=17.2 BG17.6×40.4×25.2×3.8 d=17.6 BG18.4×40.4×25.2×3.8 d=18.4 BG19.2×40.4×25.2×3.8 d=19.2 BG20.0×45.4×30.2×3.8 d=20.0 BG20.8×45.4×30.2×3.8 d=20.8 BG21.6×45.4×30.2×3.8 d=21.6 BG22.4×45.4×30.2×3.8 d=22.4 BG23.2×50.4×30.2×4.3 d=23.2 BG24.0×50.4×30.2×4.3 d=24.0 BG24.8×50.4×30.2×4.3 d=24.8 BG25.5×50.4×30.2×4.3 d=25.5 3.3 化学成分（略）
