【其他行业标准】 钛铝金属间化合物烧结多孔材料管状过滤元件

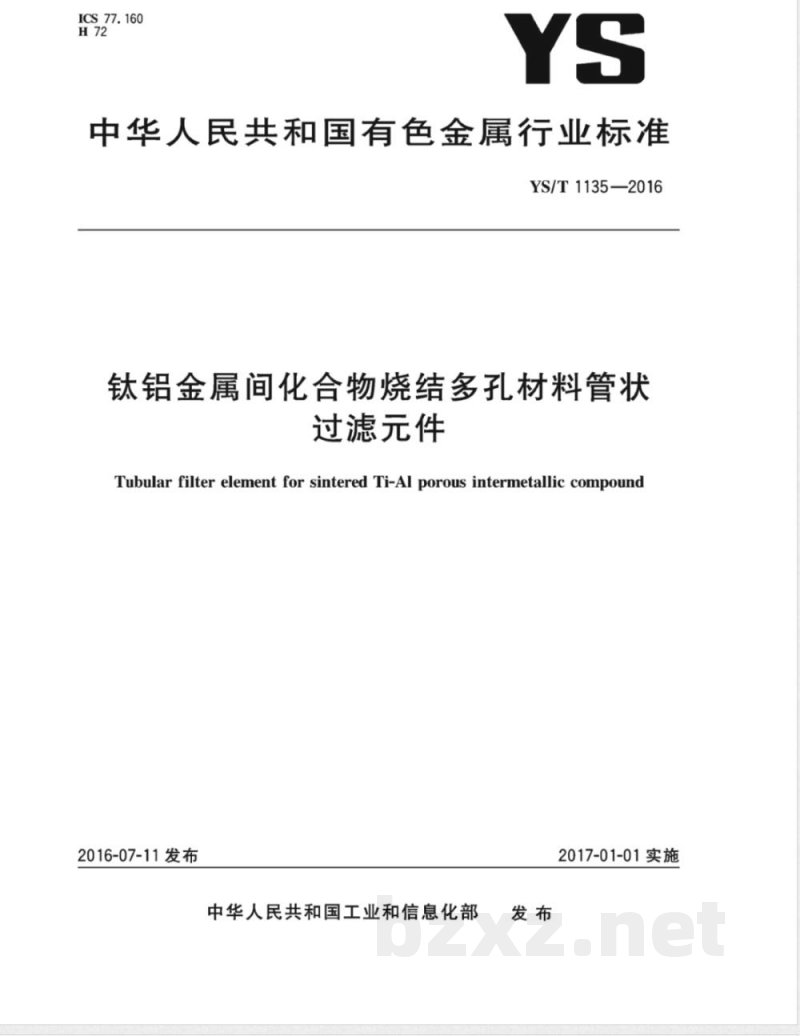

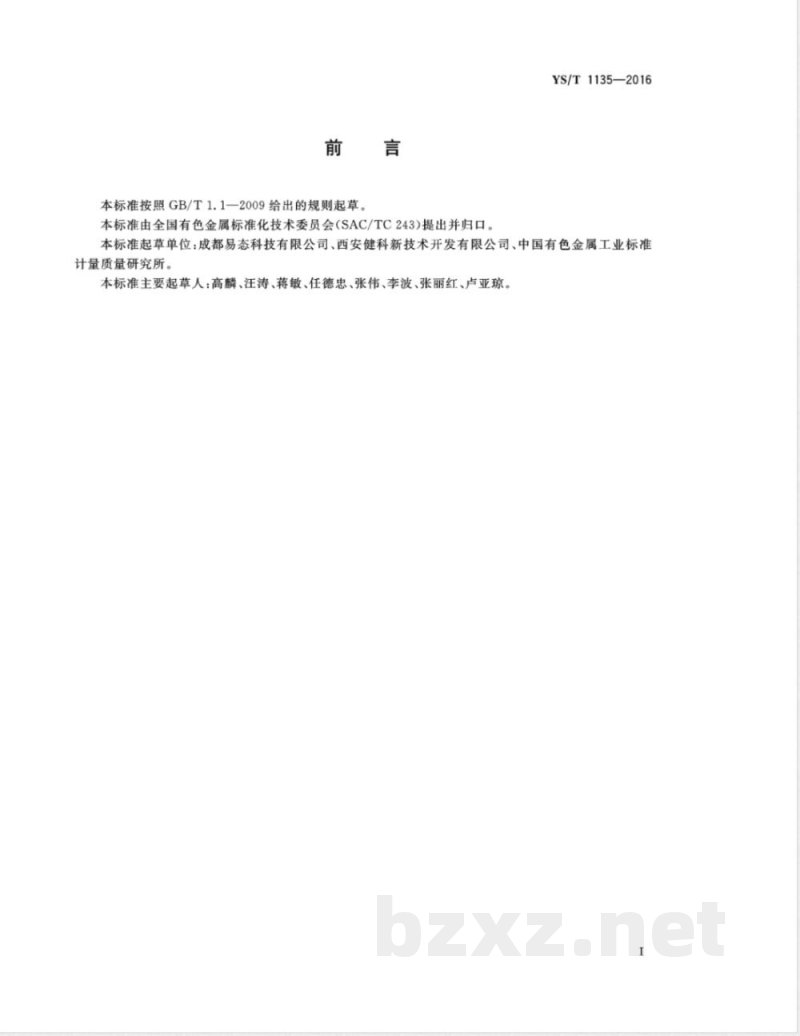

ICS 77.160 H 72 YS 中华人民共和国有色金属行业标准 YS/T 1135—2016 钛铝金属间化合物烧结多孔材料管状过滤元件 Tubular filter element for sintered Ti-Al porous intermetallic compound 2016-07-11 发布 中华人民共和国工业和信息化部 发布 2017-01-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：成都易态科技有限公司、西安健科新技术开发有限公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：高麟、汪涛、蒋敏、任德忠、张伟、李波、张丽红、卢亚琼。 1 范围 本标准规定了粉末冶金法生产的钛铝金属间化合物烧结多孔材料管状过滤元件（以下简称过滤元件）的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于液固过滤与分离用钛铝金属间化合物烧结多孔材料管状过滤元件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 5249 可渗透性烧结金属材料气泡试验孔径的测定 GB/T 5250 可渗透性烧结金属材料流体渗透性的测定 GB/T 6804 烧结金属衬套径向压溃强度的测定 GB/T 7963 烧结金属材料（不包括硬质合金）拉伸试样 GB/T 7964 烧结金属材料（不包括硬质合金）室温拉伸试验 GB/T 11336 直线度误差检测 YB/T 5320 金属材料定量相分析 X射线衍射K值法 3 要求 3.1 产品分类 3.1.1 产品形状与型号 过滤元件按结构分为单管和套管。 单管与套管结构分别见图1、图2。 产品按平均孔径分为7种型号：TAG02、TAG04、TAG07、TAG10、TAG15、TAG20、TAG30。 其中TA表示钛铝金属间化合物烧结多孔材料，G表示过滤，数字表示平均孔径。 3.1.2 标记示例 示例1：平均孔径4μm～7μm，公称直径75mm，公称长度500mm，壁厚3.0mm的单管过滤元件标记为：TAG07 75×500×3。 示例2：平均孔径1μm～2μm，公称直径75mm，公称长度1000mm，壁厚3.0mm，流道间隙4.5mm的套管过滤元件标记为：TAG02 75×1000×3×4.5。 3.2 物相成分 过滤元件主要物相为 TiAl、Ti3Al。 其中TiAl相含量（质量分数）应大于90%；Ti3Al及其他相含量应不大于10%。 3.3 物理性能 过滤元件物理性能应符合表3要求： 不同型号对应最大孔径、平均孔径、相对渗透系数、径向压溃强度及抗拉强度等指标。 相对渗透系数为单位面积、单位时间、单位压差下的纯水通量。 注：相对渗透系数测试对应壁厚为3mm，不同壁厚规格由供需双方协商确定。 3.4 尺寸及允许偏差 单管过滤元件及套管过滤元件的尺寸及允许偏差应符合标准规定（原文后续未完整展开）。
