【其他行业标准】 服装用水性聚氨酯合成革技术条件

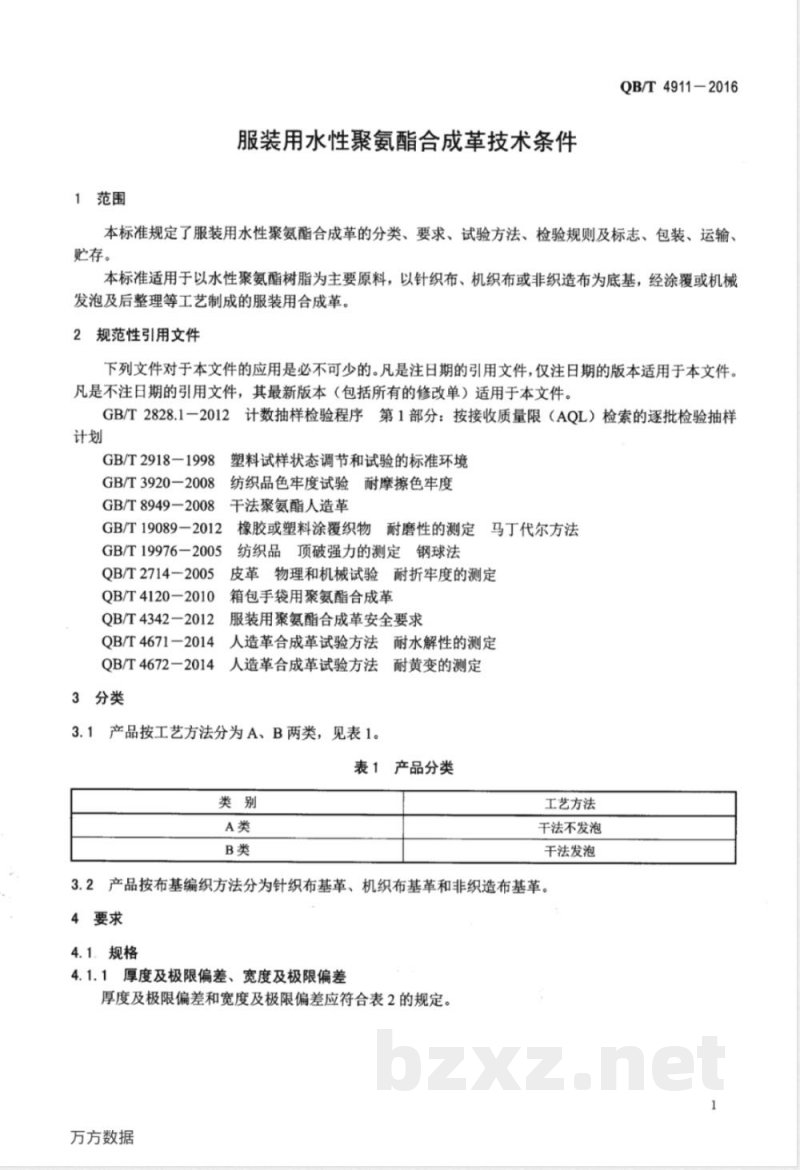

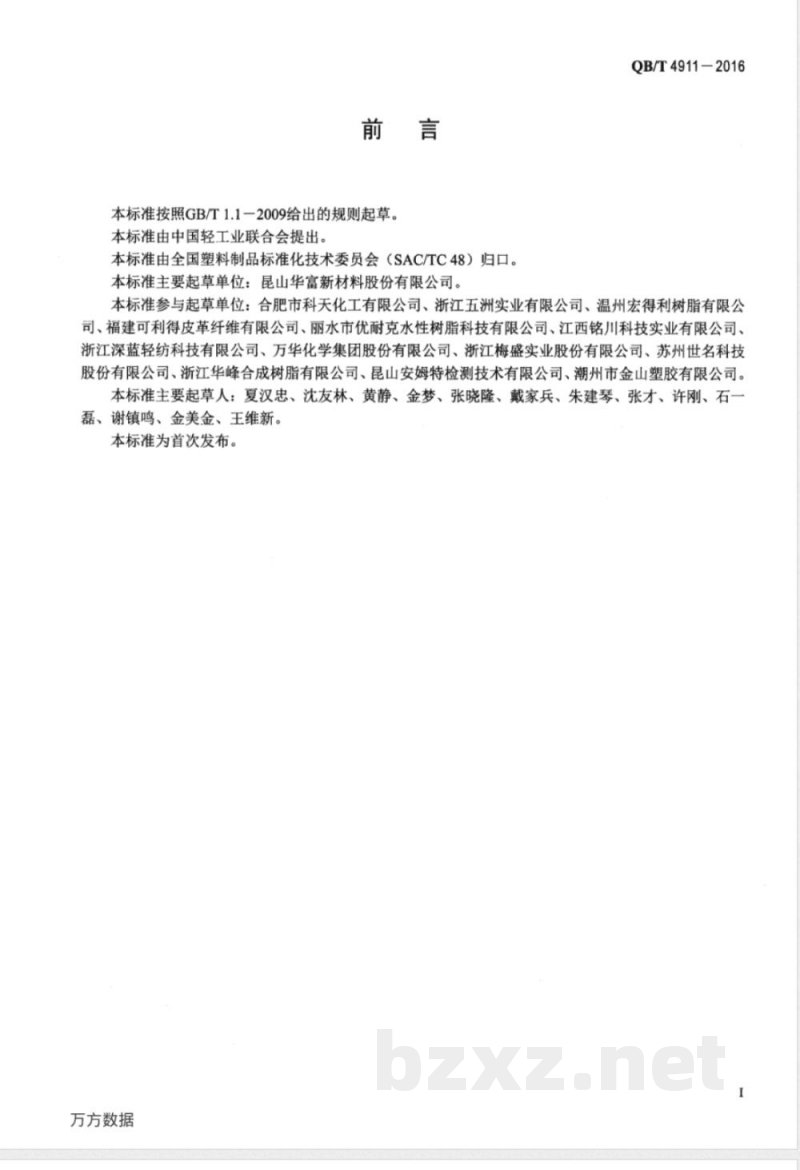

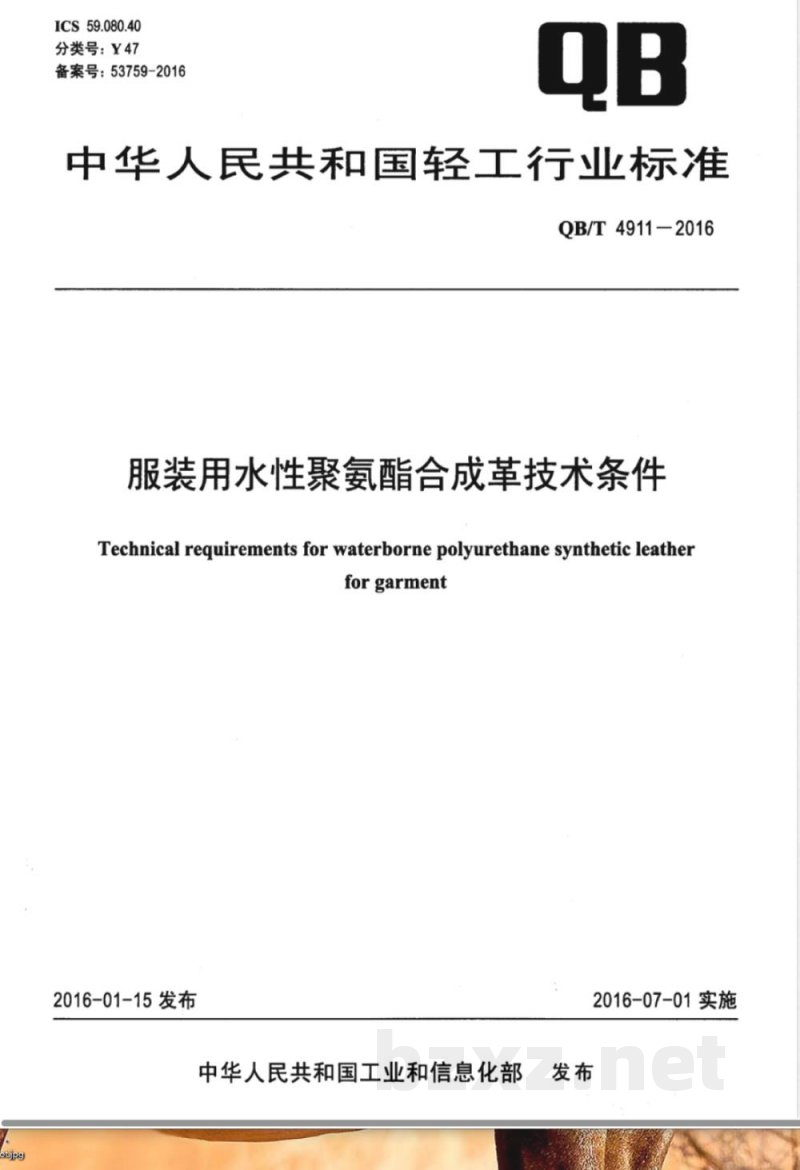

ICS 59.080.40 分类号：Y47 备案号：53759-2016 中华人民共和国轻工行业标准 QB/T 4911—2016 服装用水性聚氨酯合成革技术条件 Technical requirements for waterborne polyurethane synthetic leather for garment 2016-01-15 发布 2016-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准主要起草单位：昆山华富新材料股份有限公司。 本标准参与起草单位：合肥市科天化工有限公司、浙江五洲实业有限公司、温州宏得利树脂有限公司、福建可利得皮革纤维有限公司、丽水市优耐克水性树脂科技有限公司、江西铭川科技实业有限公司、浙江深蓝轻纺科技有限公司、万华化学集团股份有限公司、浙江梅盛实业股份有限公司、苏州世名科技股份有限公司、浙江华峰合成树脂有限公司、昆山安姆特检测技术有限公司、潮州市金山塑胶有限公司。 主要起草人：夏汉忠、沈友林、黄静、金梦、张晓隆、戴家兵、朱建琴、张才、许刚、石一磊、谢镇鸣、金美金、王维新。 本标准为首次发布。 1 范围 本标准规定了服装用水性聚氨酯合成革的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以水性聚氨酯树脂为主要原料，以针织布、机织布或非织造布为底基，经涂覆或机械发泡及后整理等工艺制成的服装用合成革。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB/T 3920—2008 纺织品色牢度试验 耐摩擦色牢度（干法） GB/T 8949—2008 聚氨酯人造革 GB/T 19089—2012 橡胶或塑料涂覆织物耐磨性的测定 马丁代尔方法 GB/T 19976—2005 纺织品顶破强力的测定 钢球法 QB/T 2714—2005 皮革物理和机械试验 耐折牢度的测定 QB/T 4120—2010 箱包手袋用聚氨酯合成革 QB/T 4342—2012 服装用聚氨酯合成革安全要求 QB/T 4671—2014 人造革合成革试验方法 耐水解性的测定 QB/T 4672—2014 人造革合成革试验方法 耐黄变的测定 3 分类 3.1 产品按工艺方法分为A类和B类： A类：干法不发泡； B类：干法发泡。 3.2 产品按布基编织方法分为针织布基革、机织布基革和非织造布基革。 4 要求 4.1 规格 4.1.1 厚度及极限偏差、宽度及极限偏差应符合相关规定： 厚度规格为0.30 mm、0.40 mm、0.50 mm、0.60 mm，允许偏差为±0.05 mm； 宽度一般为1370 mm，且不应有负偏差。 4.1.2 长度、每卷段数和最小段长应符合以下要求： 长度小于30 m、30 m～50 m、大于50 m的产品，应满足对应段数限制； 每卷段数不应超过规定值（如≤3段或≤4段）； 最小段长应不小于4 m； 长度不应有负偏差。 4.2 外观 产品外观应符合以下要求： 花纹应纹理清晰、深浅一致； 色泽应基本一致； 色差不应有明显差异； 不应存在脱层、气泡、针眼等缺陷； 不应存在破洞、脏污、浮斑、伤痕、皱褶、杂质等； 不应存在明显道痕、褶皱、丝路等连续性疵点。 4.3 理化性能 产品理化性能应符合规定要求，包括但不限于以下指标： 拉伸负荷（经向/纬向或纵向/横向）； 断裂伸长率（经向/纬向）。 不同类别及布基类型的典型要求如下： A类产品： 针织布基革：拉伸负荷约为200 N（经向）、130 N（纬向），断裂伸长率约为60%（经向）、80%（纬向）； 机织布基革：拉伸负荷约为220 N（经向）、150 N（纬向），断裂伸长率约为18%（经向）、25%（纬向）； 非织造布基革：拉伸负荷约为240 N（经向）、180 N（纬向），断裂伸长率约为20%（经向）、25%（纬向）。 B类产品： 针织布基革：拉伸负荷约为190 N（经向）、110 N（纬向），断裂伸长率约为60%（经向）、80%（纬向）； 机织布基革：拉伸负荷约为200 N（经向）、130 N（纬向），断裂伸长率约为15%（经向）、20%（纬向）； 非织造布基革：相关性能指标应符合标准规定。
