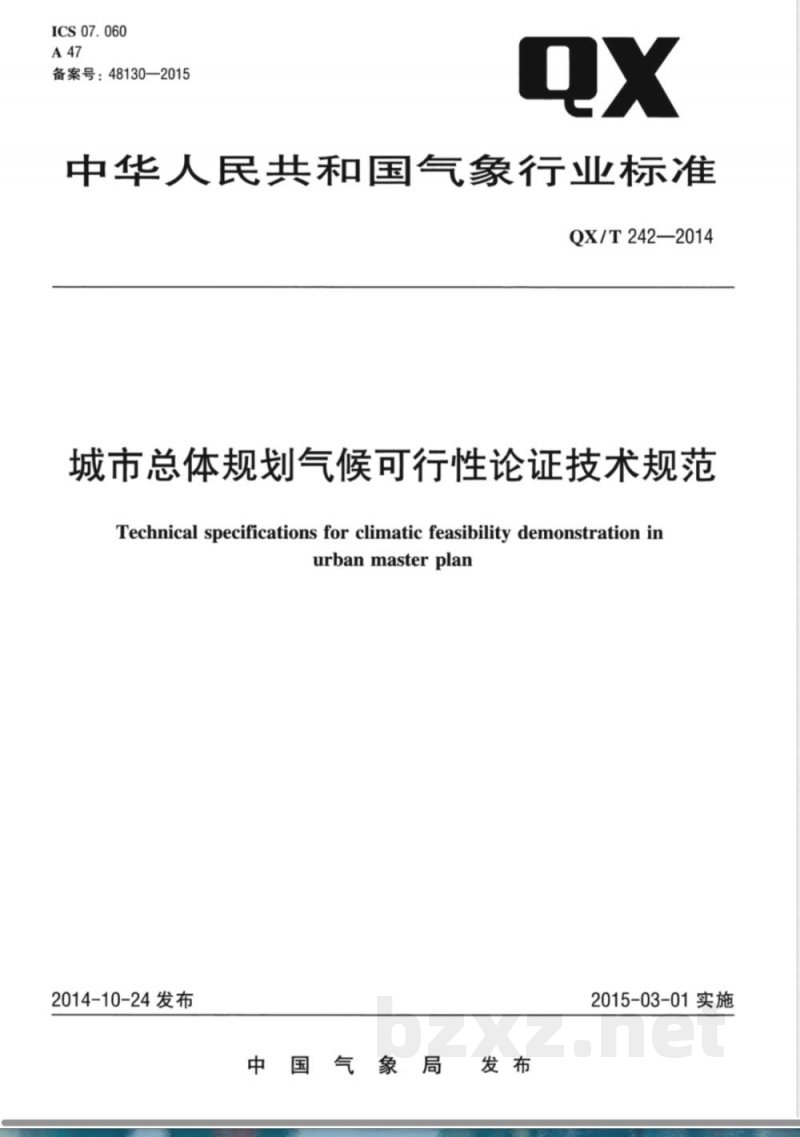

ICS07.060
备案号：48130—2015
中华人民共和国气象行业标准
QX/T 242—2014
城市总体规划气候可行性论证技术规范Technical specifications for climatic feasibility demonstration inurbanmasterplan
2014-10-24发布
中国气象局
2015-03-01实施

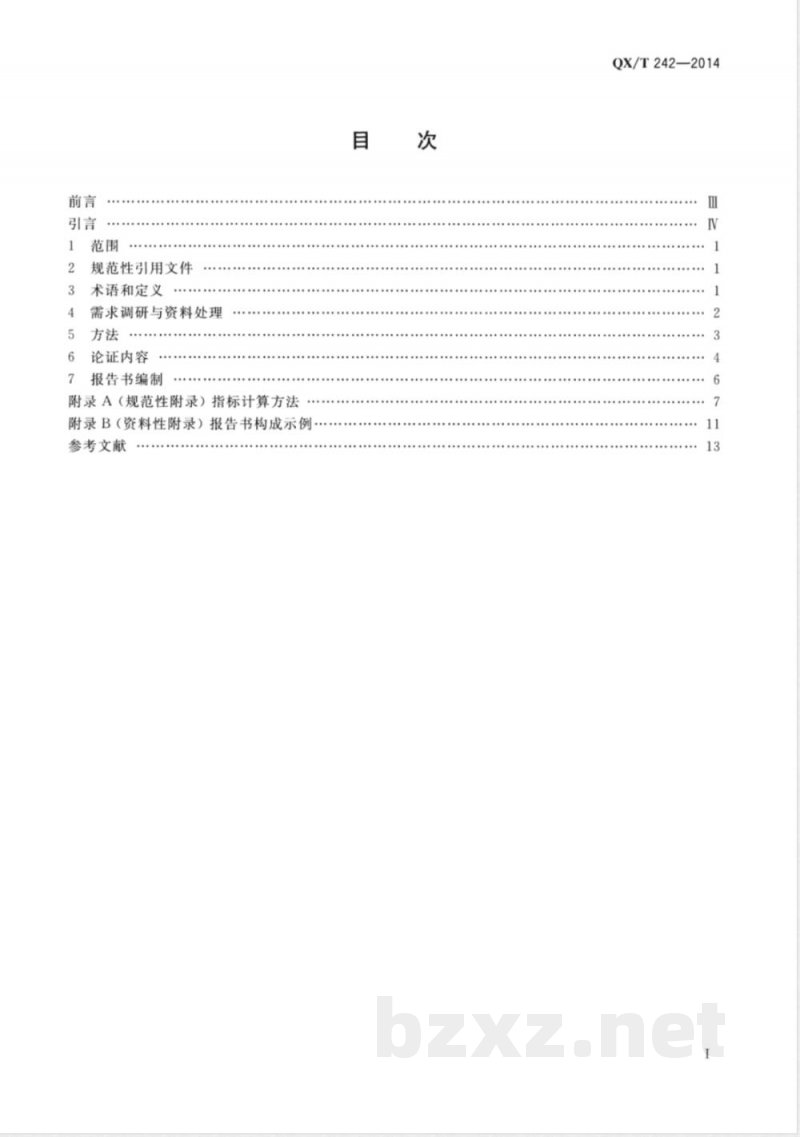

规范性引用文件
术语和定义
需求调研与资料处理
论证内容
报告书编制
附录A（规范性附录）指标计算方法附录B（资料性附录）报告书构成示例·参考文献
QX/T242—2014

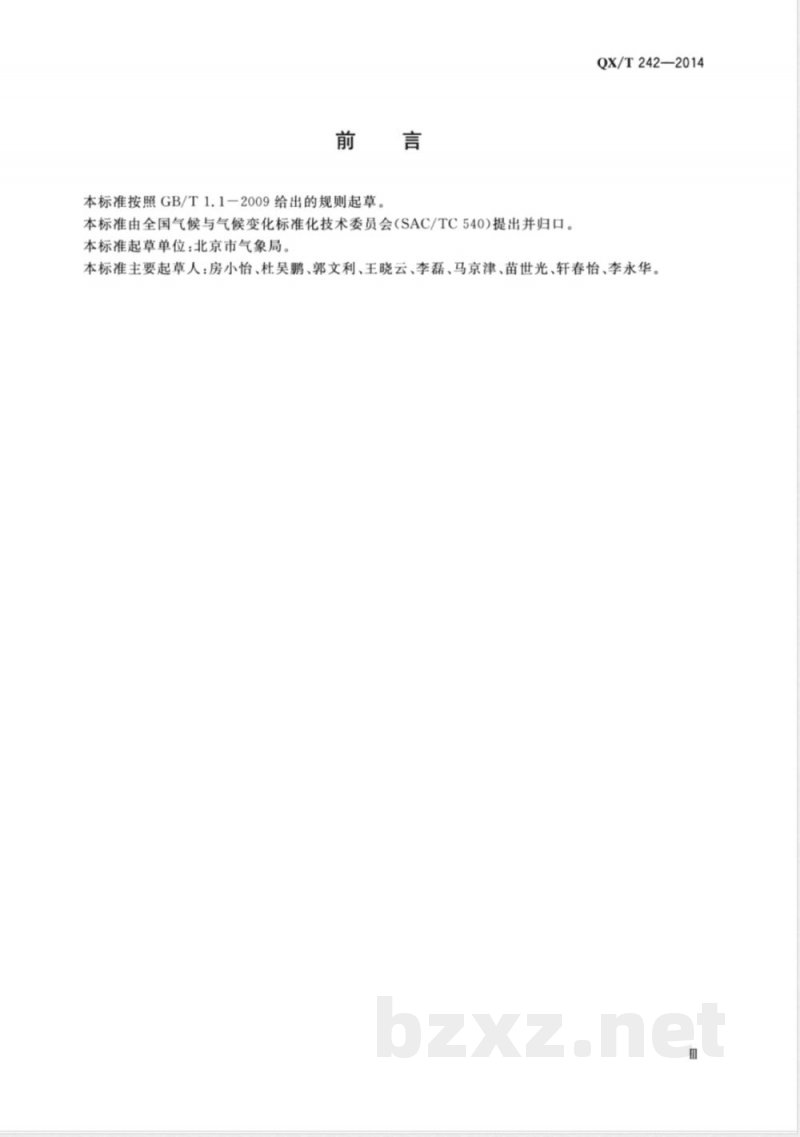

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气候与气候变化标准化技术委员会（SAC/TC540)提出并归口。本标准起草单位：北京市气象局。QX/T242—2014
本标准主要起草人：房小怡、杜吴鹏、郭文利、王晓云、李磊、马京津、苗世光、轩春怡、李永华。m
QX/T242—2014
《中华人民共和国气象法》明确指出“各级气象主管机构应当组织对城市规划、国家重点建设工程、重大区域性经济开发项目和大型太阳能、风能等气候资源开发利用项目进行气候可行性论证”。《气象灾害防御条例》规定各地区“在国家重大建设工程、重大区域性经济开发项目和大型太阳能、风能等气候资源开发利用项目以及城乡规划编制中，应当统筹考虑气候可行性和气象灾害风险性”。气候因素是影响城市总体规划和建设的重要因素，城市中人类活动和下垫面的变化、建筑群的布局差异等，都会对城市气象要素产生不同程度的影响，从而改变城市局地小气候。开展城市总体规划气候可行性论证目的是为制定合理的规划方案提供科学依据，这对建立宜居城市、保证城市的可持续发展具有重要意义，为规范城市总体规划中气候可行性论证工作，特制定本标准。N
1范围
城市总体规划气候可行性论证技术规范QX/T242—2014
本标准规定了城市总体规划气候可行性论证的需求调研与资料处理、方法、内容和报告书编制的要求。
本标准适用于城乡规划中的城市总体规划气候可行性论证。区域规划、专项规划的气候可行性论证也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。QX/T118-2010
）地面气象观测资料质量控制Www.bzxZ.net
3术语和定义
下列术语和定义适用于本文件。3.1
urbanmasterplan
城市总体规划
对一定时期内城市性质、发展目标、发展规模、土地利用、空间布局以及各项建设的综合部署和实施措施。
[GB/T50280-1998，定义3.0.10]3.2
urbanlayout
城市布局
城市土地利用结构的空间组织及其形式和状态。［GB/T50280-1998，定义4.4.2]3.3
电urbanland
城市用地
按城市中土地使用的主要性质划分的居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿地、特殊用地、水域和其它用地的统称。[GB/T50280-1998，定义4.3.1]
climaticfeasibilitydemonstration气候可行性论证
对与气候条件密切相关的规划和建设项目进行气候适宜性、风险性及可能对局地气候产生影响的分析、评估活动。
数值模拟
numericalsimulation
在一定的控制条件下，利用相应的气象数值模式，模拟城市及周边地区的气象要素及其变化情况。1
QX/T242—2014
urbanheatisland
城市热岛
由于大城市人口稠密、工业集中、交通发达和建筑物本身导热率和热容量高等因素，造成城市温度比郊区高的一种小气候现象。
atmosphericboundarylayer
大气边界层
最接近地球表面的大气层，厚度约为几百米到1000m之间，其空气的流动受到地表的摩擦阻力、温度差异和地球自转的影响，具有明显的端流结构、风向偏转和温度层结特征。3.8
人体舒适度
human comfort
人类机体对外界气象条件的主观感觉。3.9
smallwindarea
小风区
风速小于1m/s的区域。
逆温强度
temperatureinversionintensity逆温层顶部与底部的温差与逆温层厚度之比。3.11
mixinglayerheight
混合层高度
从地面算起至大气瑞流特征不连续界面的气层高度，4需求调研与资料处理
4.1需求调研
应进行实地调研，与规划管理部门、规划编制单位座谈，了解规划意图，明晰规划项目中关于气候环境方面的需求。宜走访开发区、园区、重点污染企业等，调研当地未来产业发展及目标定位，确定气候可行性论证的研究范围及重点。
4.2资料收集
4.2.1气象资料
收集规划城市及周边气象代表站30年以上的观测数据，数据年限若达不到30年，应不少于10年，主要包括：
年平均风速、年风向频率、年最大风速、年大风日数；a）
年平均气温、年最高和最低气温、探空站的气温探测数据；c)
年平均降水量、年小时最大降水量、年日降水量大于或等于50mm出现的日数；雷电、雾与霾、沙尘天气、大风等灾害性关气日数；太阳辐射观测数据；
数值模式所需的初始资料。
规划及其相关资料
地形数据
QX/T242—2014
采用的地形数据分辨率不宜低于1：50000，或使用规划编制单位提供的高分辨率地形数据。4.2.2.2城市用地数据
宜采用现状和规划方案用地分类信息化数据，获得带比例尺的现状和规划用地分类图。4.2.2.3其他资料
主要包括：
应收集规划城市近5年(宜10年)的包括污染类型、主要污染物年平均浓度、污染等级等空气a）
质量状况数据；
应收集规划城市近5年（宜10年)的城市建成区面积数据；应收集规划城市近5年（宜10年)的城市户籍人口或常住人口数据；应收集规划城市近5年（宜10年)的城市能源消耗量数据；前一版城市总体规划方案和报告；f）
与气候环境关系密切的重大工程项目可行性研究报告、环境影响评价报告及其他有关的文献资料。
3资料处理
4.3.1气象站点选择
气象站点应具有代表性，对地形复杂、海陆（湖陆)交界或缺少气象站点的城市和地区应建站观测，观测时间不应少于1年。
4.3.2气象资料质量控制
应按照QX/T118一2010的要求对气象资料进行质量控制。4.3.3气象资料格式处理
将收集到的气象资料分别处理成数值模拟和统计分析所需的格式。4.3.4用地分类资料处理
将现状和规划用地分类图纸或地理信息系统（GIS）电子图纸处理成数值模拟可识别的格点化的资料。
4.3.5地形、大气环境、能源消耗等资料的处理将地形、大气环境、能源消耗等资料处理成数值模拟所需要的格式类型。5方法
5.1观测资料处理方法
主要有时间序列分析、均值比较、回归分析、方差分析、相关分析、信度分析、统计图形、空间插值等3
QX/T242—2014
方法。
5.2数值模拟
5.2.1模式的选取
宜选择使用广泛的中尺度气象数值模式，模拟性能应得到检验，水平分辨率不应大于1000m，垂直方向在离地面200m的范围内应不少于9层，第一层高度不应大于10m，模式应能体现地形、下垫面等的影响。
5.2.2模式运算初始资料准备
将处理后的气象资料、下垫面资料、人类活动产生的热量资料等输入模式，如有一种或一种以上规划方案，应对各规划方案进行模拟；不同规划方案模拟时除气象资料相同外，下垫面、人类活动产生的热量、建筑物等资料均应随规划方案进行改变。5.2.3输入资料
应包括地形资料、城市用地资料（现状用地分类、规划方案用地分类、调整方案用地分类)和气象资料，宜选用人类活动产生的热量资料。5.2.4模拟运行方案
5.2.4.1典型天气个例模拟：应选取近3年所论证城市的有利于扩散条件和不利于扩散条件的典型个例。模拟积分时间宜为36小时，统计分析应采用模式输出的后24小时的逐时模拟结果，5.2.4.2平均气候状况模拟：应选取所论证城市平均气候状态的年份，至少进行冬季和夏季各一个月的模拟，另外可视规划城市的气候特点决定是否进行春、秋季的模拟。5.2.5物理过程参数化
5.2.5.1应考虑的物理过程参数化：微物理过程参数化、边界层物理过程参数化。5.2.5.2可选的物理过程参数化：云辐射参数化、陆面过程参数化、浅对流参数化、土壤温度参数化等。5.2.6模拟结果输出
5.2.6.1典型天气个例模拟，应每小时输出一次结果；平均气候状况模拟，应将一个月的结果进行算术平均。
5.2.6.2输出要素应至少包含每个格点上的风向、风速、温度、相对湿度和气压。5.3指标计算
主要包括人体舒适度、城市热岛、小风区面积、逆温强度、混合层高度等指标的计算及综合评估的计算，方法见附录A。
6论证内容
6.1现状评估
6.1.1热环境
应分析规划城市年平均温度的时间变化规律、空间分布特征及城市热岛的演变情况。结合收集到4
QX/T242—2014
的人口、能源消耗等资料，找出气温分布的原因。应针对城市形态、绿地系统布局、绿地率及城市功能分区等方面提供建议。
6.1.2风况
应分析规划城市年平均风速的时间变化规律和空间分布特征，绘制空气污染系数图。风向分析应针对城市布局、工业区选址、绿带设置等方面提供建议。大风灾害的分析应针对城市建筑密度、建筑红线、街道走向等方面提供建议。6.1.3边界层特征
应给出规划城市大气温度垂直方向上的特征，统计逆温出现的概率，宜分析规划城市混合层特征。其结果应针对工业区选址、城市环境保护等方面提供建议。6.1.4降水特征
应分析规划城市年降雨的时间变化规律和空间分布特征，宜进行暴雨强度的计算。城市降雨的分析应针对城市排水工程中管网设计、地下设施、储水区的规划及城市防洪等方面提供建议。应分析干旱发生的频率，绘制空间分布图，其结果应针对城市产业的布局、城市给水系统等方面提供建议，6.1.5气象灾害
应分析规划城市易发气象灾害的发生频率，包括雾与霾、雷电、沙尘等，分别绘制空间分布图。其中，雾与霾的分析应针对城市的道路交通规划、对外交通用地（机场、公路）、居住区、旅游区规划等方面提供建议。雷电灾害的分析应针对城市电力、城市通信、机场、危险品仓储区选址等方面提供建议。沙尘的分析应针对防护绿地、城市环境保护等方面提供建议。6.1.6风能与太阳能资源
宜绘制规划城市的年平均风功率密度、太阳辐射总量空间分布图，对规划城市的风能太阳能资源总体情况进行评判。其结果应针对城市功能区规划、建筑节能等方面提供建议。6.2规划方案评估
6.2.1数值模拟结果分析
数值模式输出要素应至少包含每个格点上的风向、风速、温度、相对湿度和气压，绘制叠加了现状和各规划用地分类图的气温、风速、流场等气象要素的空间分布综合图，并进行对比分析。6.2.2指标评估
6.2.2.1概述
宜针对规划城市的气候特征进行指标评估，即对数值模拟得到的气象要素进行计算，得到无量纲的评估指标，依据指标结果可对气候环境进行量化而直观地分级，从而得到不同用地分类（现状、规划方案和调整方案）下的气候环境效果的综合评价。6.2.2.2指标分类
应包含人体舒适度、城市热岛、小风区面积、逆温强度、混合层高度。6.2.2.3指标评估
可采用综合指数法对6.2.2.2中各因子进行综合评估5
