【其他行业标准】 T系列压片冲模

ICS 11.120.30
备案号：

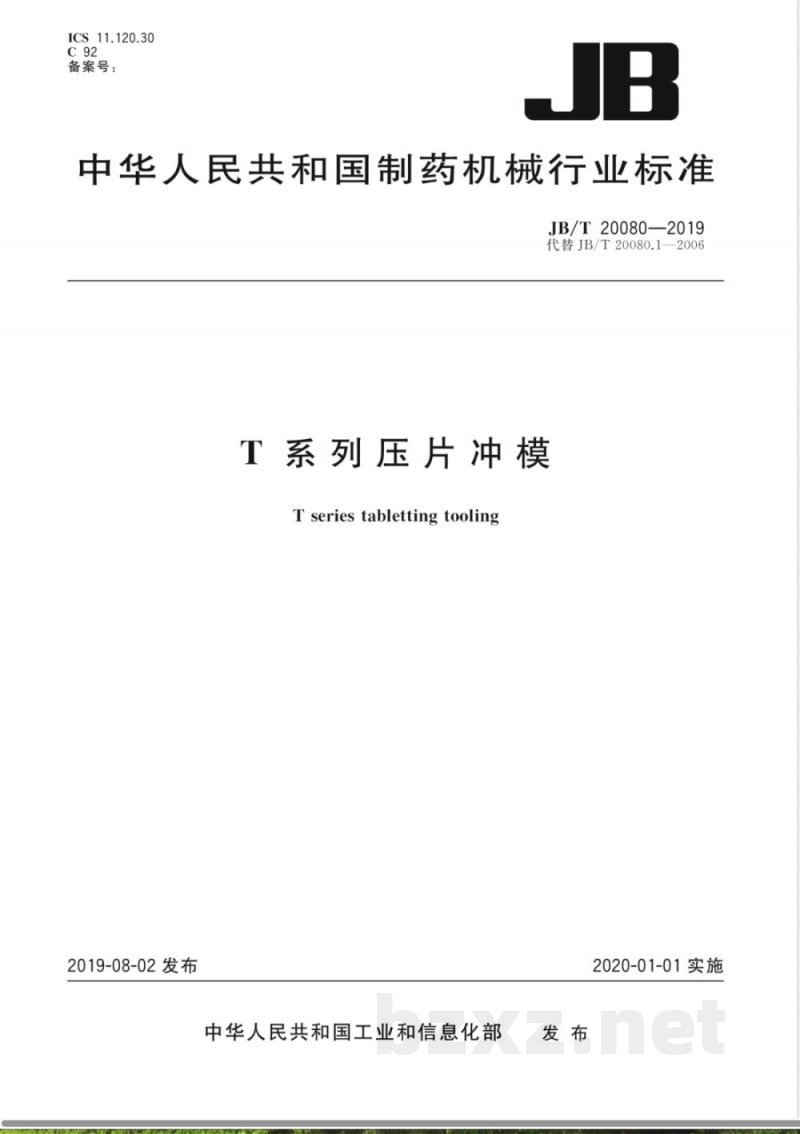

中华人民共和国制药机械行业标准JB/T20080—2019
代替JB/T20080.1—2006
T系列压片冲模　
Tseriestablettingtooling
2019-08-02发布
中华人民共和国工业和信息化部发布
2020-01-01实施

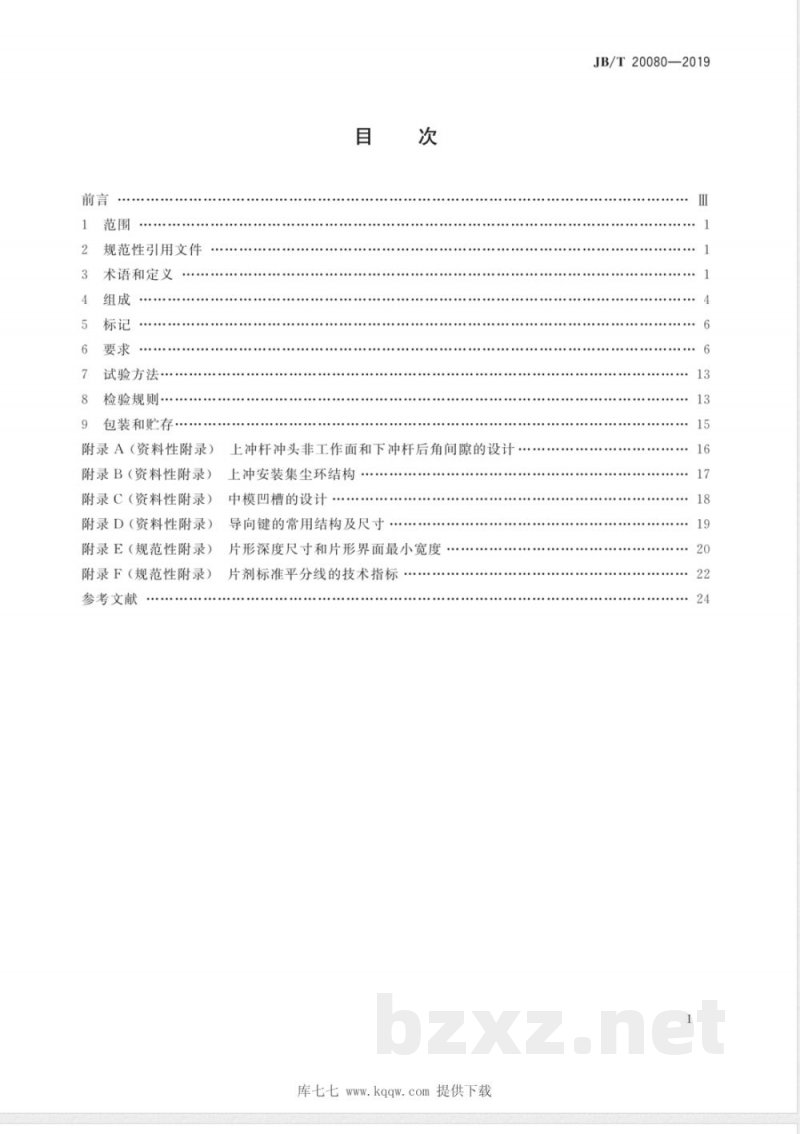

规范性引用文件
术语和定义
试验方法
检验规则·
包装和贮存
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（规范性附录）
附录F（规范性附录）
参考文献
上冲杆冲头非工作面和下冲杆后角间隙的设计上冲安装集尘环结构
中模凹槽的设计
导向键的常用结构及尺寸
片形深度尺寸和片形界面最小宽度片剂标准平分线的技术指标
库七七www.kqqw.com提供下载
JB/T20080—2019

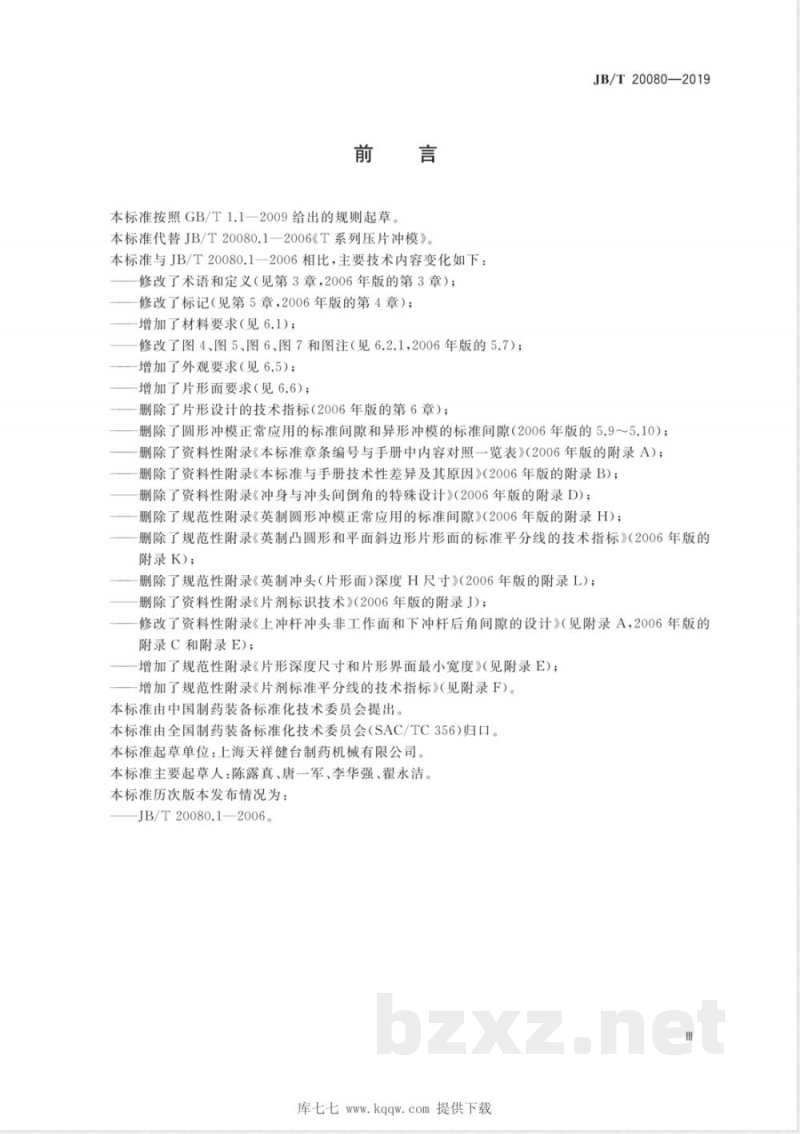

本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T20080.1一2006《T系列压片冲模》。本标准与JB/T20080.1一2006相比，主要技术内容变化如下：修改了术语和定义（见第3章，2006年版的第3章）；修改了标记（见第5章，2006年版的第4章）；增加了材料要求（见6.1）；
修改了图4、图5、图6、图7和图注（见6.2.1，2006年版的5.7）；增加了外观要求（见6.5）；
增加了片形面要求（见6.6）；
删除了片形设计的技术指标（2006年版的第6章）；JB/T20080—2019
删除了圆形冲模正常应用的标准间隙和异形冲模的标准间隙（2006年版的5.9～5.10）；删除了资料性附录《本标准章条编号与手册中内容对照一览表》（2006年版的附录A）；删除了资料性附录《本标准与手册技术性差异及其原因》（2006年版的附录B)；删除了资料性附录《冲身与冲头间倒角的特殊设计》（2006年版的附录D)；删除了规范性附录《英制圆形冲模正常应用的标准间隙》（2006年版的附录H)；删除了规范性附录《英制凸圆形和平面斜边形片形面的标准平分线的技术指标》（2006年版的附录K)；
删除了规范性附录《英制冲头（片形面）深度H尺寸》（2006年版的附录L）；删除了资料性附录《片剂标识技术》（2006年版的附录J）；修改了资料性附录《上冲杆冲头非工作面和下冲杆后角间隙的设计》（见附录A：2006年版的附录C和附录E)；
增加了规范性附录《片形深度尺寸和片形界面最小宽度》（见附录E）；增加了规范性附录《片剂标准平分线的技术指标》（见附录F）。本标准由中国制药装备标准化技术委员会提出。本标准由全国制药装备标准化技术委员会（SAC/TC356)归口。本标准起草单位：上海天祥健台制药机械有限公司。本标准主要起草人：陈露真、唐一军、李华强、翟永洁。本标准历次版本发布情况为：
JB/T20080.1—2006。
库七七www.kqqw.com提供下载

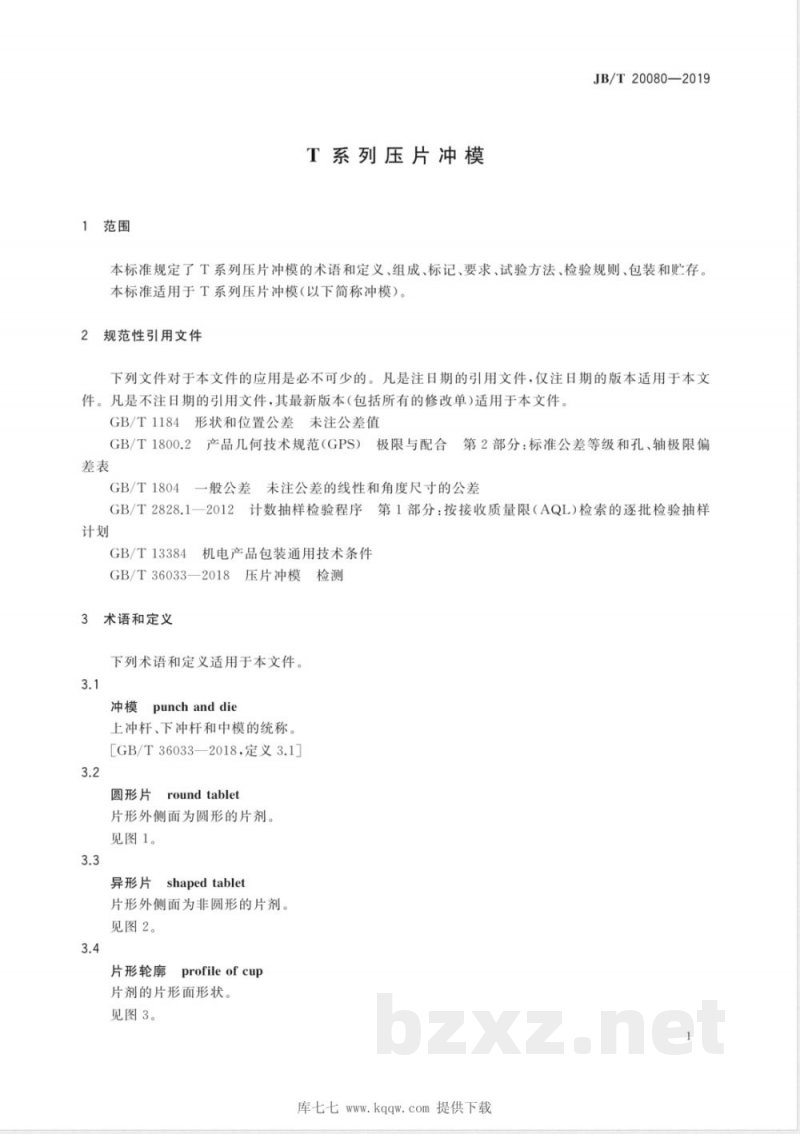

1范围
T系列压片冲模
JB/T20080—2019
本标准规定了T系列压片冲模的术语和定义、组成、标记、要求、试验方法、检验规则、包装和贮存。本标准适用于T系列压片冲模（以下简称冲模）。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T1184
形状和位置公差未注公差值
GB/T1800.2产品几何技术规范（GPS）极限与配合差表
GB/T1804
第2部分：标准公差等级和孔、轴极限偏一般公差未注公差的线性和角度尺寸的公差GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T13384
机电产品包装通用技术条件
GB/T36033—2018
压片冲模检测
术语和定义
下列术语和定义适用于本文件。3.1
punchanddie
上冲杆、下冲杆和中模的统称。［GB/T36033—2018，定义3.1]
圆形片
round tablet
片形外侧面为圆形的片剂。

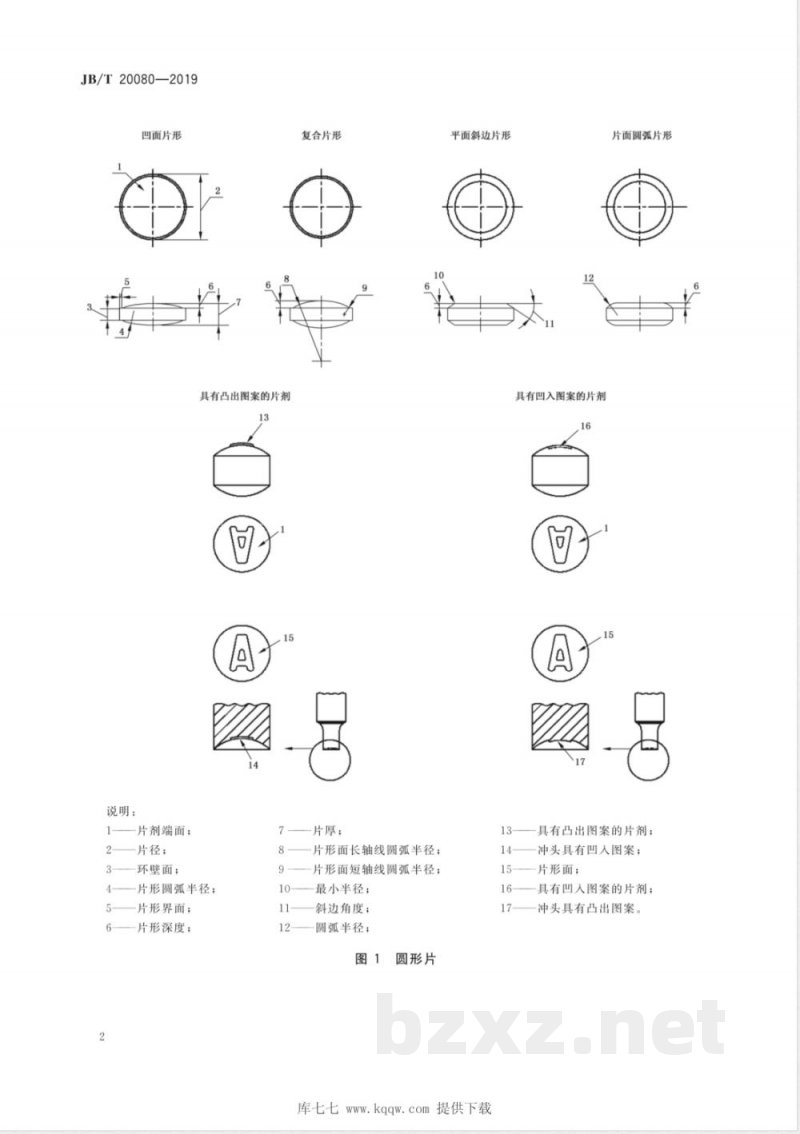

见图1。
shapedtablet
异形片
片形外侧面为非圆形的片剂。
见图2。
profileof cup
片形轮廓
片剂的片形面形状。
见图3。
库七七www.kqqw.com提供下载
JB/T20080—2019
凹面片形
说明：
片剂端面；
片径；
环壁面；Www.bzxZ.net
具有凸出图案的片剂
片形圆弧半径；
片形界面；
片形深度；
复合片形
片厚；
片形面长轴线圆弧半径；
片形面短轴线圆弧半径；
最小半径；
斜边角度；
圆弧半径；
圆形片
平面斜边片形
具有凹入图案的片剂
库七七www.kqqw.com提供下载
片面圆弧片形
具有凸出图案的片剂；
冲头具有凹人图案；
片形面；
具有凹入图案的片剂；
冲头具有凸出图案。
说明：
胶囊形
椭圆复合片形
六角形半径弦线面直角平边形
末端圆弧半径；
片剂端面；
长轴线；
片形界面；
环壁面；
片厚；
片形深度；
短轴线；
长轴线侧圆弧半径；
末端短轴线圆弧半径；
片形长轴线圆弧半径；
片形短轴线圆弧半径；
内切圆；
外切圆；
图2异形片
椭圆形
六角形球面半径面自然边形
六角形凹面斜边形
库七七www.kqqw.com提供下载
自然边；
JB/T20080—2019
片形球面半径；
片形面垂直平边；
片形圆弧半径；
片形斜边；
半径弧线部分；
斜边角度。
JB/T20080—2019
圆弧半径
说明：
浅凹形；
标准凹形；
深凹形；
冲模组成见表1。
特深凹形；
改良球形；
片形轮廓
库七七www.kqqw.com提供下载
平面斜边形；
平面圆弧形。
表1冲模的组成
库七七www.kqqw.com提供下载
JB/T20080—2019
单位为毫米
JB/T20080—2019
5标记
每副冲模在上、下冲杆和中模的标记处有标记5.1
规格代号：圆形片冲头直径，异形片冲头外切圆直径（mm）胶囊形片和椭圆形片的冲头长轴×短轴（mm）型式代号：冲杆为B型和D型
中模为BB型、B型和D型
功能代号：T系列压片冲模
2标记示例
示例1：冲杆标记TB9：表示冲头直径为$9mm圆形片（或冲头外切圆直径为$9mm异形片）、冲杆为B型的T系列压片冲模；
示例2：中模标记TBB12：表示中模孔直径为$12mm圆形片（或中模孔外切圆直径为$12mm异形片）、中模为BB型的T系列压片冲模；
示例3：冲杆标记TD12×6：表示冲头长轴为12mm、短轴为6mm椭圆形片（或胶囊形片）、冲杆为D型的T系列压片冲模。
冲模的材料均应无毒、不脱落，应不与药物发生化学反应、吸附、向药物中释放物质。6.2尺寸和公差
6.2.1冲杆
6.2.1.1B型上冲杆的尺寸和公差见图4。6
库七七www.kqqw.com提供下载
88 910
L(js7)
注1：异形片冲头D是指冲头的外接圆尺寸。0.4
(30°）
最小7.94
最大18.54
JB/T20080—2019
单位为毫米
H(js11)
ΦD-0.013圆形冲头
注2：当上冲杆冲头采取特殊设计时，N值为4.76。也可参照替录A中A.1的特殊设计D_0.020异形冲头
镜面抛光
注3：最大18.54尺寸即冲头端面至冲身的最大极限尺寸；最小7.94尺寸即冲头端面至R4.76的中心的最小极限尺寸。
注4：安代集尘环的结构参照替录B。“冲身与冲头间倒角的特殊设计为可选。图4B型上冲杆
库七七www.kqqw.com提供下载
JB/T20080—2019
2B型下冲杆的尺寸和公差见图5。6.2.1.2
Fo zio
注1：异形片冲头D是指冲头的外接圆尺寸。133.35
L (js7)
10-00~614
(30°)\
H(js11)
注2：冲头非工作面直径d的确定：$d=$D一0.5。也可参照附录A中A.2的特殊设计。“冲身与冲头间倒角的特殊设计为可选，图5B型下冲杆
库七七www.kqqw.com提供下载
单位为毫米
OD_.013圆形冲头
oD-.013异形冲头
镜面抛光
