【其他行业标准】 混合铅锌精矿化学分析方法 第10部分：金量与银量的测定 火试金法

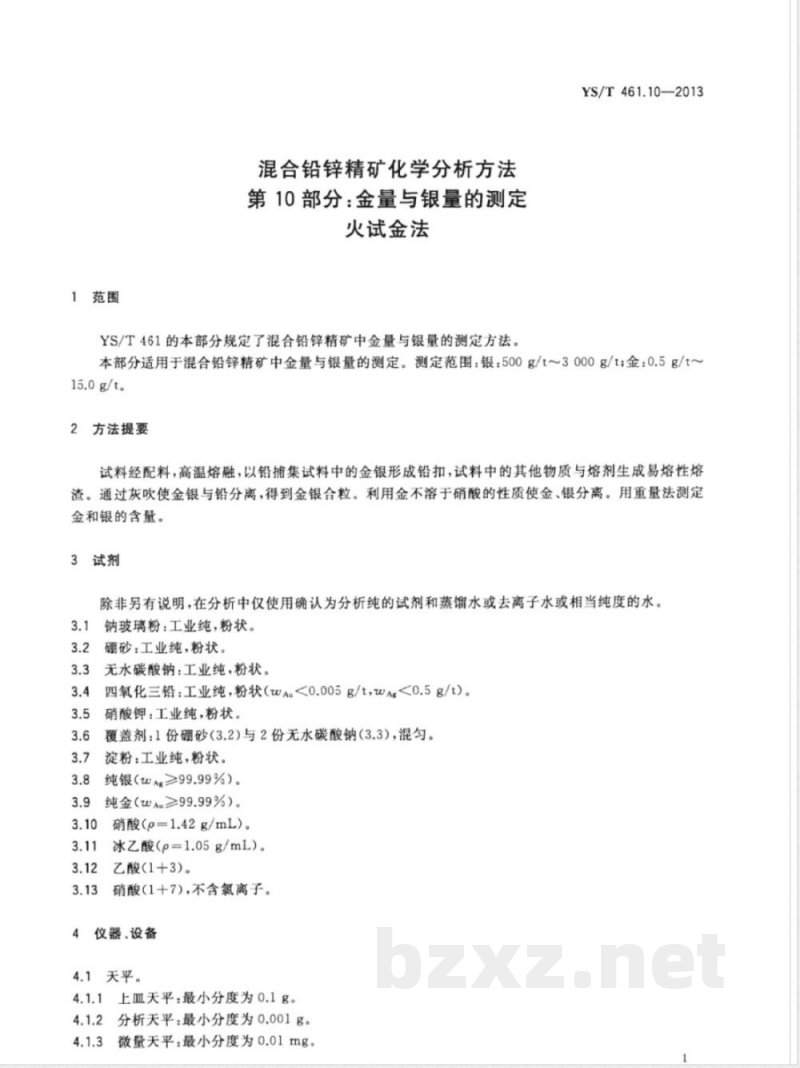

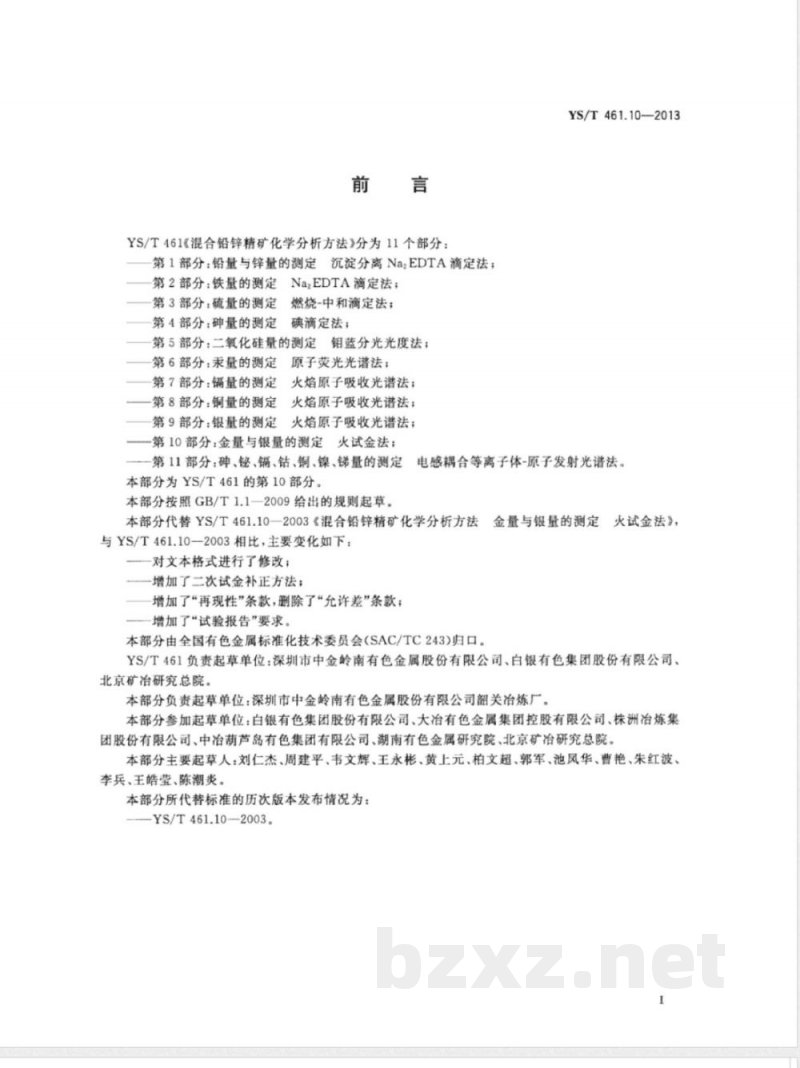

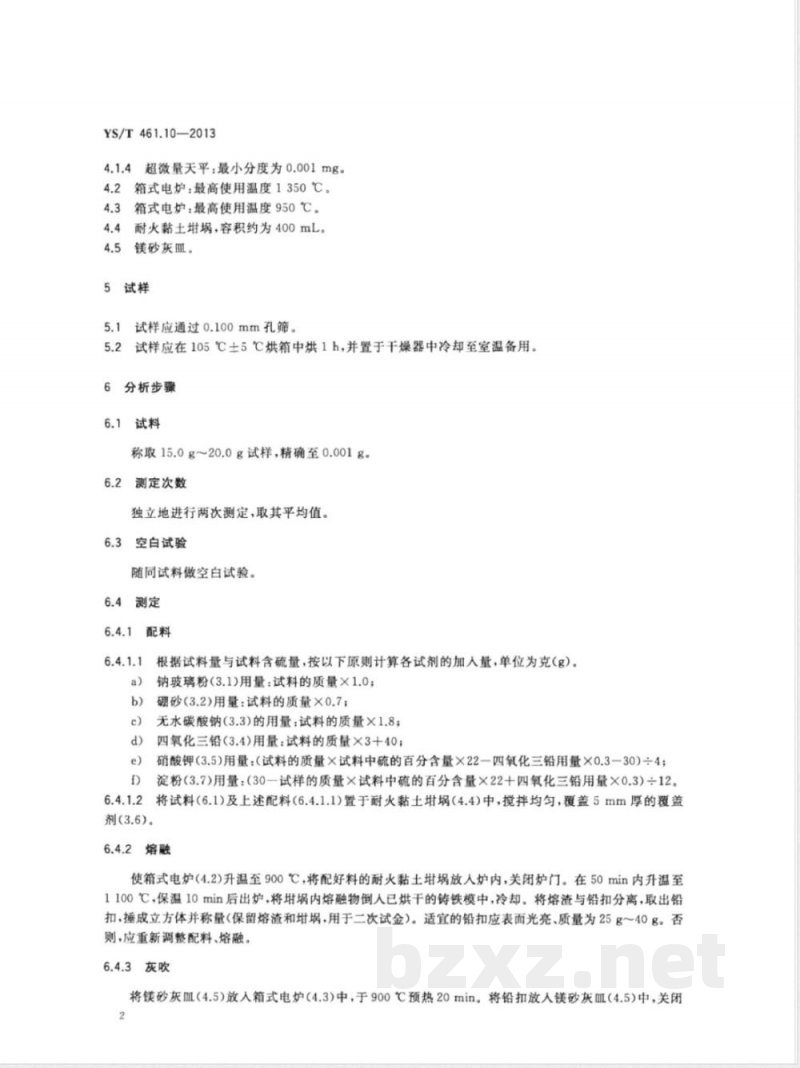

中华人民共和国有色金属行业标准 YS/T461.10—2013《混合铅锌精矿化学分析方法 第10部分：金量与银量的测定 火试金法》。 本标准由中华人民共和国工业和信息化部发布，2014-03-01实施，代替 YS/T461.10—2003。 前言 YS/T461《混合铅锌精矿化学分析方法》分为11个部分：第1部分至第11部分分别规定了铅、锌、铁、硫、砷、二氧化硅、汞、镉、铜、银、金及其它金属的测定方法。本部分为第10部分，适用于金和银的测定。 本部分按照 GB/T1.1-2009 起草，由全国有色金属标准化技术委员会（SAC/TC243）归口。主要起草单位为深圳市中金岭南有色金属股份有限公司、白银有色集团股份有限公司及北京矿冶研究总院。参加起草单位包括大冶有色金属集团控股有限公司、株洲冶炼集团股份有限公司、中冶葫芦岛有色集团有限公司、湖南有色金属研究院等。本部分主要起草人包括刘仁杰、周建平、韦文辉、王永彬、黄上元等。 1 范围 YS/T461.10—2013规定了混合铅锌精矿中金量与银量的测定方法，适用于混合铅锌精矿中金量与银量的测定。测定范围：银 500 g/t~3000 g/t；金 0.5 g/t~15.0 g/t。 2 方法提要 试料经配料，高温熔融，以铅捕集试料中的金银形成铅扣，其余物质与熔剂生成易熔性熔渣。通过灰吹分离金银与铅，得到金银合粒。利用金不溶于硝酸的特性分离金与银，最终通过重量法测定金和银含量。 3 试剂 在分析中仅使用分析纯试剂和蒸馏水或去离子水。 - 钠玻璃粉（工业纯，粉状） - 硼砂（工业纯，粉状） - 无水碳酸钠（工业纯，粉状） - 四氧化三铅（工业纯，粉状，wAu<0.005 g/t，wAg<0.5 g/t） - 硝酸钾（工业纯，粉状） - 覆盖剂：1份硼砂与2份无水碳酸钠混匀 - 淀粉（工业纯，粉状） - 纯银（wAg≥99.99%） - 纯金（wAu≥99.99%） - 硝酸（ρ=1.42 g/mL） - 冰乙酸（ρ=1.05 g/mL） - 乙酸（1+3） - 硝酸(1+7)，不含氯离子 4 仪器设备 - 天平：上皿天平最小分度0.1 g；分析天平最小分度0.001 g；微量天平最小分度0.01 mg；超微量天平最小分度0.001 mg - 箱式电炉：最高使用温度1350℃，另箱式电炉最高使用温度950℃ - 耐火黏土坩埚，容积约400 mL - 镁砂灰皿 5 试样 - 试样应通过0.100 mm孔筛 - 在105℃±5℃烘箱中烘1小时，冷却至室温备用 6 分析步骤 6.1 试料 称取15.0 g~20.0 g试样，精确至0.001 g，进行火试金分析。 6.2 测定次数 每个试样独立进行两次测定，取平均值作为金银含量结果。
