【其他行业标准】 煤沥青筑路油 蒸馏试验

ICS71.100.01
中华人民共和国黑色冶金行业标准YB/T032—2012
代替YB/T032—1992
煤沥青筑路油
蒸馏试验
Determination of distillation test of coal tar pitch for road2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

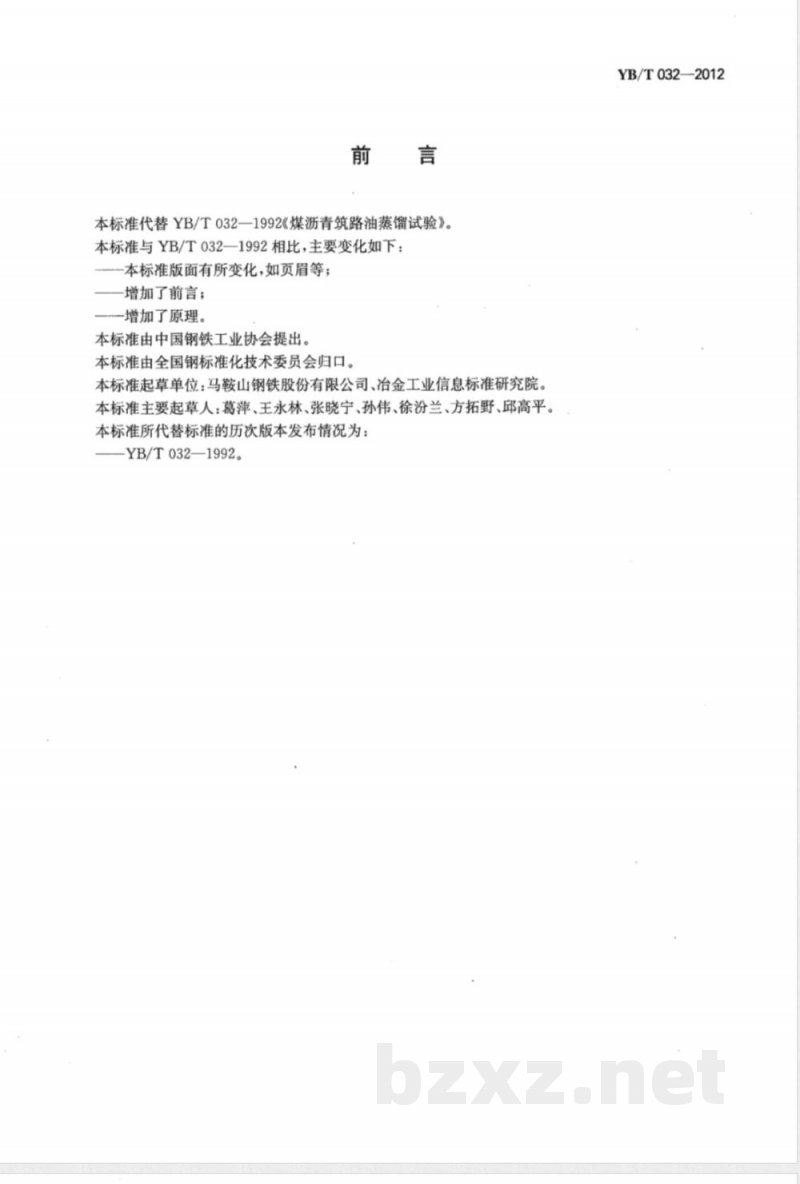

本标准代替YB/T032—1992《煤沥青筑路油蒸馏试验》。本标准与YB/T032—1992相比，主要变化如下：本标准版面有所变化，如页眉等；增加了前言；
增加了原理。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院。本标准主要起草人：葛萍、王永林、张晓宁、孙伟、徐汾兰、方拓野、邱高平。本标准所代替标准的历次版本发布情况为：YB/T032—1992。
YB/T032—2012

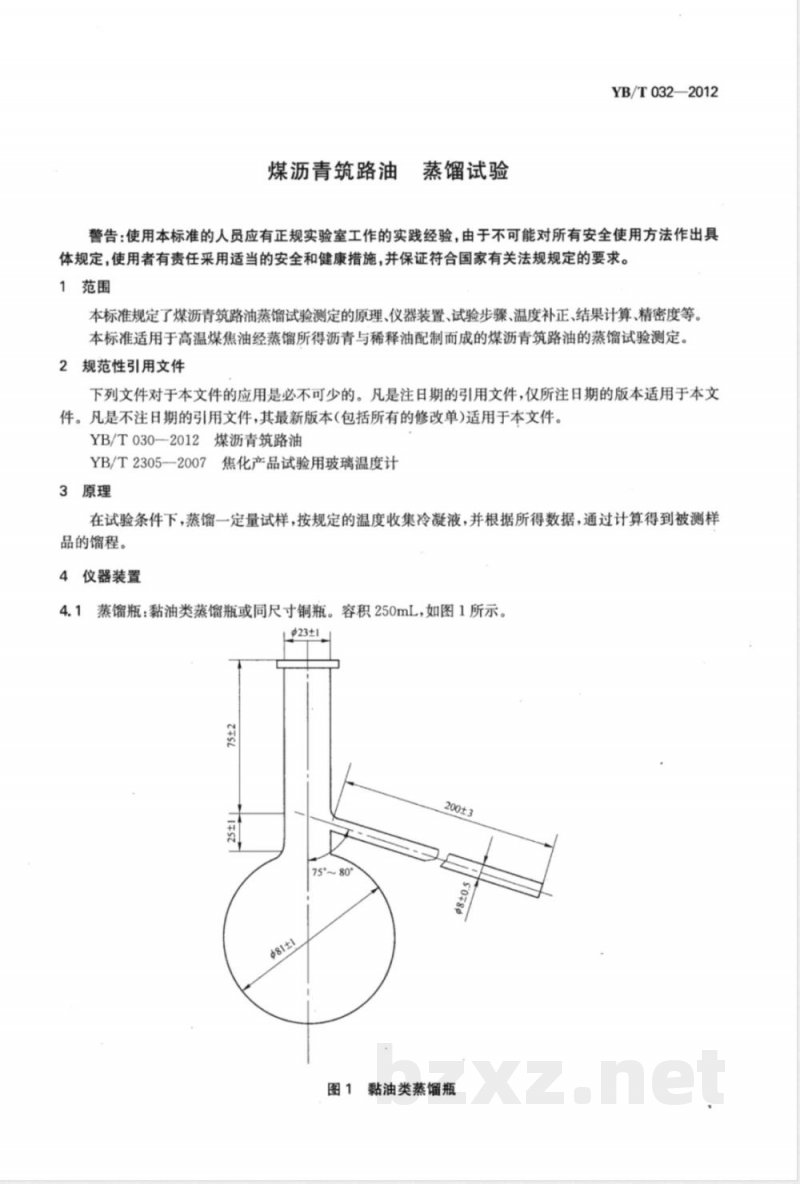

煤沥青筑路油
蒸馏试验
YB/T032—2012
警告：使用本标准的人员应有正规实验室工作的实践经验，由于不可能对所有安全使用方法作出具体规定，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的要求。1范围
本标准规定了煤沥青筑路油蒸馏试验测定的原理、仪器装置、试验步骤、温度补正、结果计算、精密度等。本标准适用于高温煤焦油经蒸馏所得沥青与稀释油配制而成的煤沥青筑路油的蒸馏试验测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YB/T030-2012煤沥青筑路油
YB/T2305--2007焦化产品试验用玻璃温度计3原理
在试验条件下，蒸馏一定量试样，按规定的温度收集冷凝液，并根据所得数据，通过计算得到被测样品的馏程。
4仪器装置
4.1蒸馏瓶：黏油类蒸馏瓶或同尺寸铜瓶。容积250mL，如图1所示。923±1
图1黏油类蒸馏瓶
YB/T032—2012

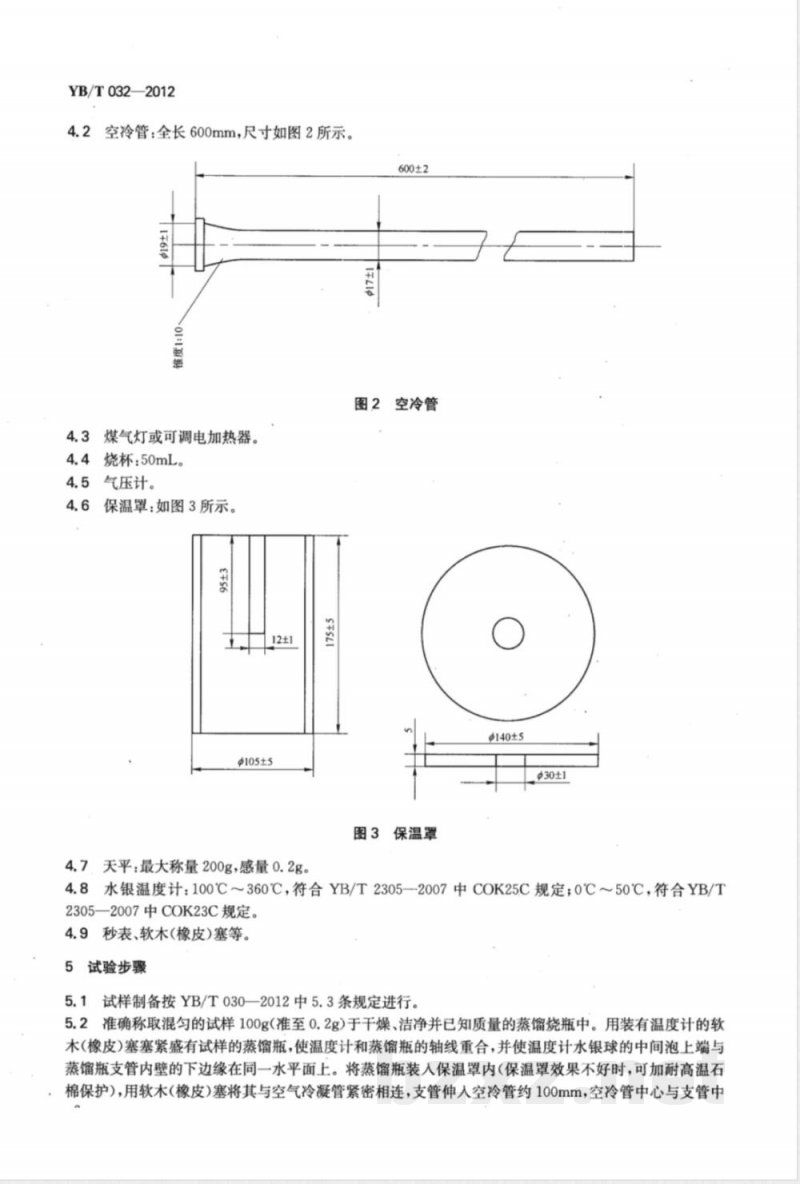

4.2空冷管：全长600mm，尺寸如图2所示。01
4.3煤气灯或可调电加热器。
4.4烧杯：50mL。
4.5气压计。
4.6保温罩：如图3所示。
105±5
4.7、天平：最大称量200g，感量0.2g。600±2
图2空冷管
图3保温罩
$140±5
4.8水银温度计：100℃～360℃，符合YB/T2305-2007中COK25C规定；0℃50℃，符合YB/T2305—2007中COK23C规定。
4.9秒表、软木(橡皮)塞等。
5试验步骤

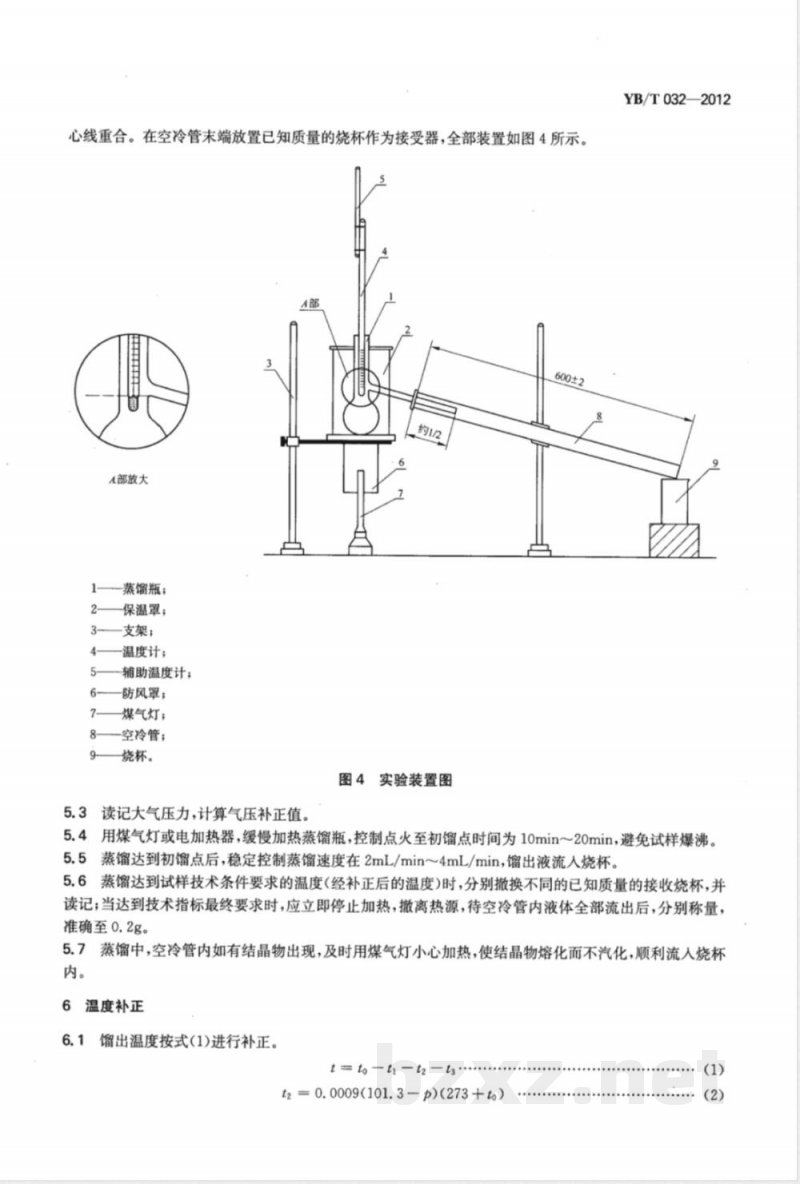

5.1试样制备按YB/T030—2012中5.3条规定进行。5.2准确称取混匀的试样100g(准至0.2g)于干燥、洁净并已知质量的蒸馏烧瓶中。用装有温度计的软木（橡皮)塞塞紧盛有试样的蒸馏瓶，使温度计和蒸馏瓶的轴线重合，并使温度计水银球的中间泡上端与蒸馏瓶支管内壁的下边缘在同一水平面上。将蒸馏瓶装人保温罩内（保温罩效果不好时，可加耐高温石棉保护），用软木（橡皮）塞将其与空气冷凝管紧密相连，支管伸人空冷管约100mm，空冷管中心与支管中心线重合。在空冷管末端放置已知质量的烧杯作为接受器，全部装置如图4所示。A部放大
蒸馏瓶；
保温罩；
支架；
温度计；
辅助温度计；
防风罩；
-煤气灯；
-空冷管；
烧杯。
图4实验装置图
5.3读记大气压力，计算气压补正值。YB/T032—2012
5.4用煤气灯或电加热器，缓慢加热蒸馏瓶，控制点火至初馏点时间为10min20min，避免试样爆沸。5.5蒸馏达到初馏点后，稳定控制蒸馏速度在2mL/min～4mL/min，馏出液流入烧杯。5.6蒸馏达到试样技术条件要求的温度（经补正后的温度)时，分别撤换不同的已知质量的接收烧杯，并读记；当达到技术指标最终要求时，应立即停止加热，撤离热源，待空冷管内液体全部流出后，分别称量，准确至0.2g。
5.7蒸馏中，空冷管内如有结晶物出现，及时用煤气灯小心加热，使结晶物熔化而不汽化，顺利流人烧杯内。
6温度补正
馏出温度按式(1)进行补正。
t=to-t-t—
t2=0.0009(101.3-p)(273+to)
YB/T032—2012
式中：
t3=0.00016H(to-t)..
补正后应观察的温度，单位为摄氏度（℃)；to
-标准中规定的应观察温度，单位为摄氏度(℃)；一温度计校正值，单位为摄氏度（℃)；气压补正温度值，单位为摄氏度（℃)；水银柱外露部分的温度校正值，单位为摄氏度（℃)；tB—附着于1/2H处的辅助温度计温度，单位为摄氏度（℃)；H
一温度计塞上外露部分的水银柱高度，以度数表示，单位为摄氏度（℃）；试验时的大气压，单位为千帕(kPa)。试验时大气压力在101.3kPa士2.0kPa时，馏程温度不需进行气压补正。6.2
结果计算
各段干基馏出量X(%)按式(4)计算：r(%)=(F-GW') :
式中：
F——to温度前的馏分质量，单位为克(g)；G—试样质量，单位为克(g)；
WI试样中水分含量，单位为质量分数(%)。8精密度
重复性r：
170℃前馏出量，不超过0.5g；
270℃前馏出量，不超过1.0g；
300℃前馏出量，不超过1.5g。
G(1-W)
中华人民共和国黑色冶金
行业标准
煤沥青筑路油蒸馏试验免费标准下载网bzxz
YB/T032-—2012
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2012年9月第一版
2012年9月第一次印刷
统一书号：155024·414
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
