【其他行业标准】 煤沥青筑路油

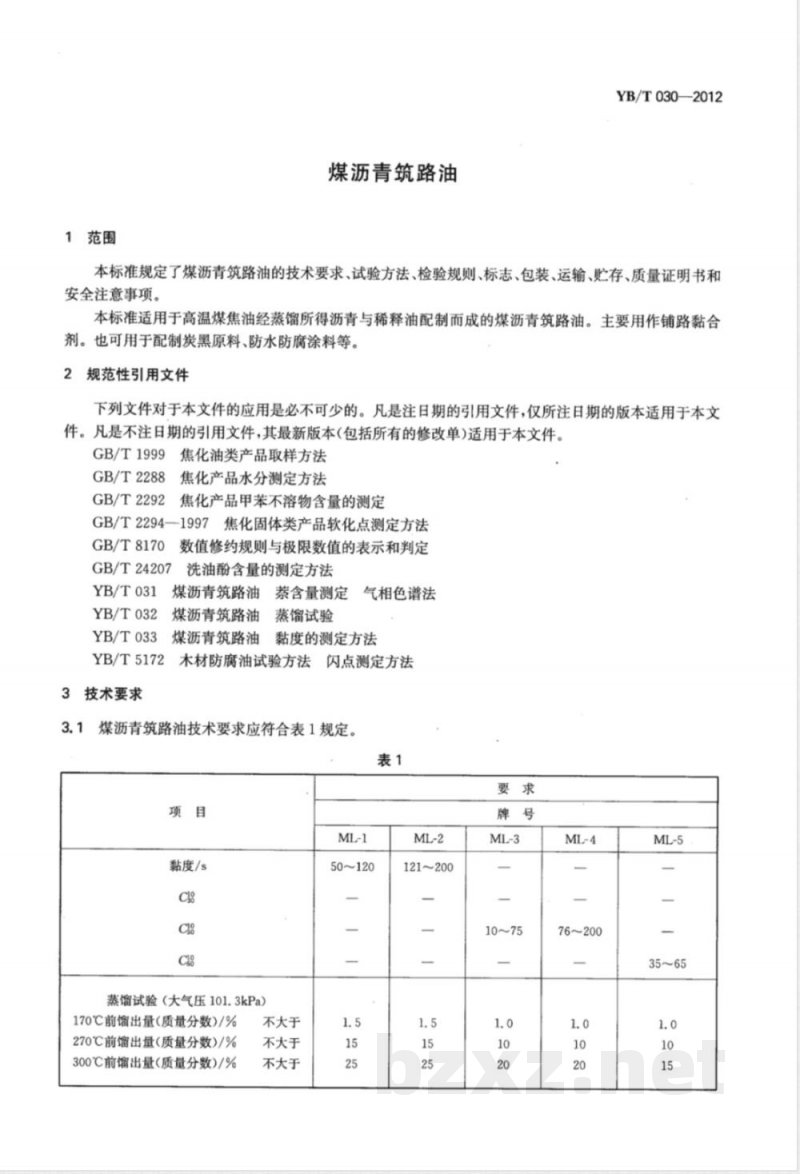

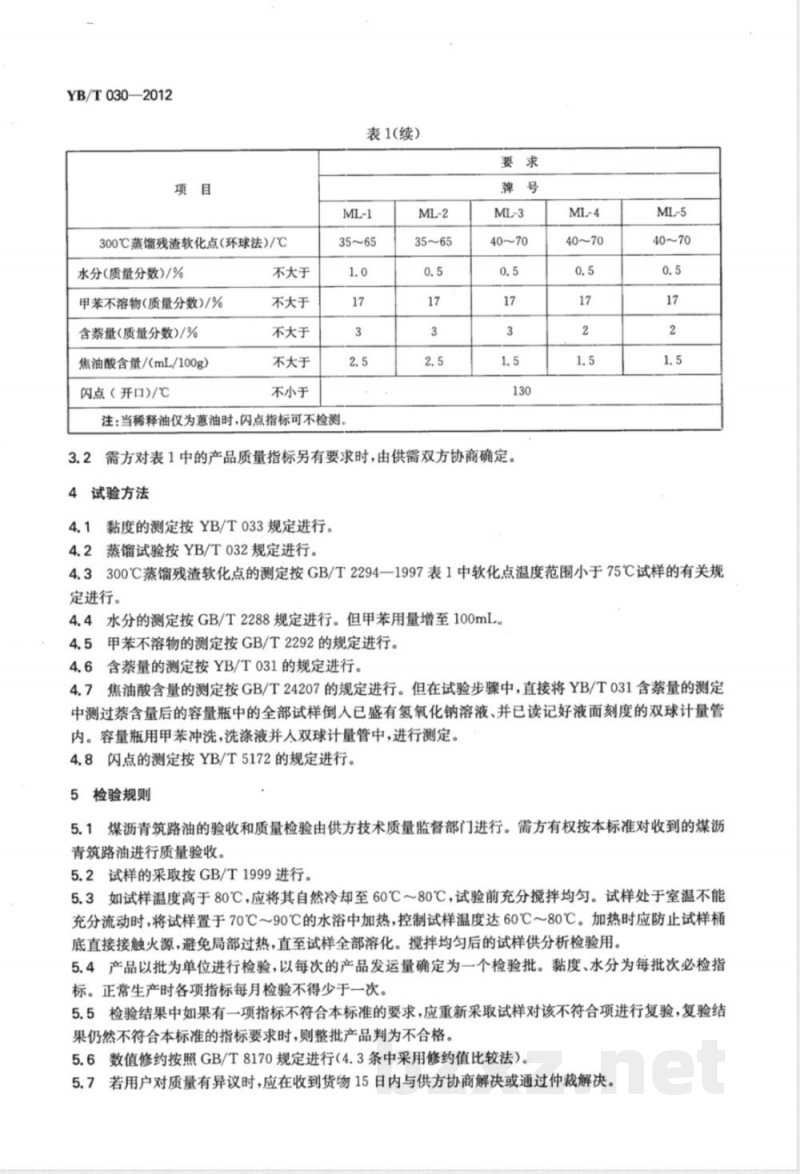

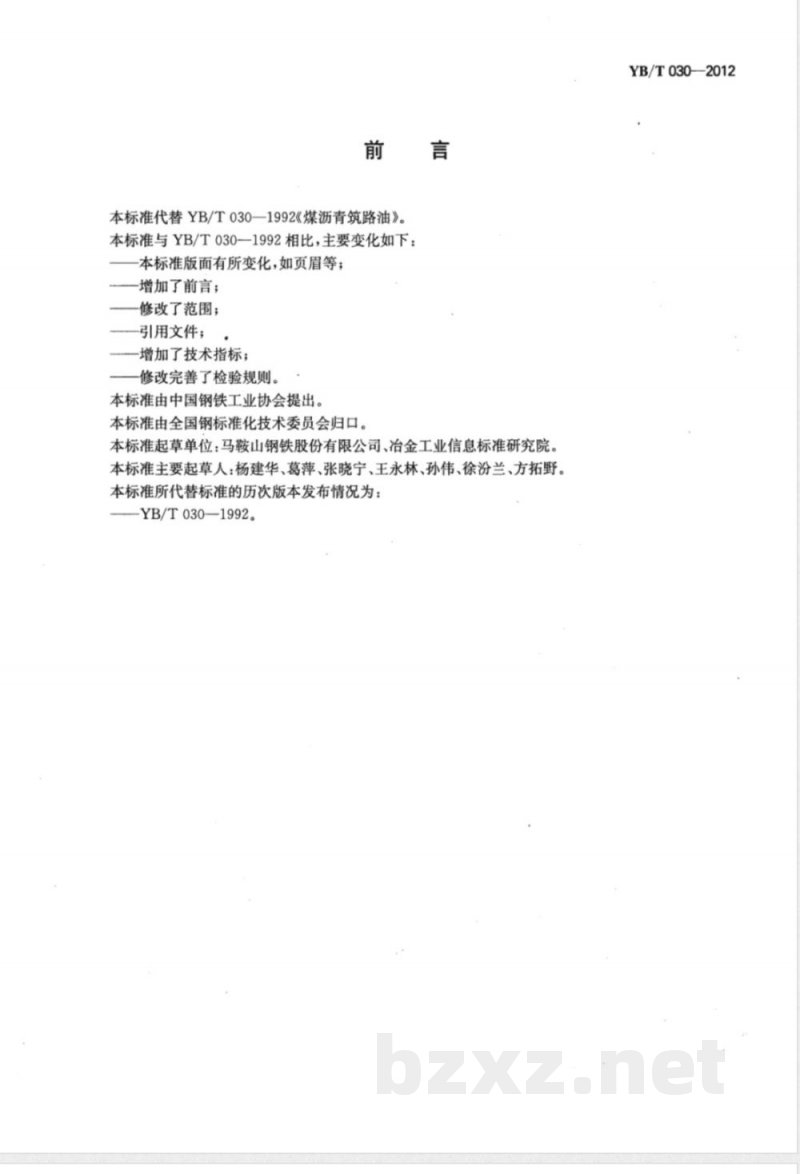

中华人民共和国黑色冶金行业标准 YB/T030—2012 代替 YB/T030—1992 煤沥青筑路油 Coaltarpitch for road 2012-05-24 发布 中华人民共和国工业和信息化部 2012-11-01 实施 前言 本标准代替 YB/T030—1992《煤沥青筑路油》。与旧标准相比，本标准主要变化包括：版面调整，增加前言，修改范围和引用文件，增加技术指标，完善检验规则。本标准由中国钢铁工业协会提出，全国钢标准化技术委员会归口。起草单位为马鞍山钢铁股份有限公司、冶金工业信息标准研究院，主要起草人：杨建华、葛萍、张晓宁、王永林、孙伟、徐汾兰、方拓野。所代替标准历次版本发布情况为 YB/T030—1992。 1 范围 本标准规定了煤沥青筑路油的技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及安全注意事项。适用于高温煤焦油经蒸馏所得沥青与稀释油配制而成的煤沥青筑路油，主要用于铺路黏合剂，也可用于炭黑原料、防水防腐涂料等。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用；未注日期的引用文件，其最新版本（包括所有修改单）适用。 - 焦化油类产品取样方法 GB/T1999 - GB/T2288 - GB/T2292 - 焦化产品水分测定方法 - 焦化产品甲苯不溶物测定 GB/T2294—1997 - 焦化固体类产品软化点测定方法 GB/T8170 - GB/T24207 - YB/T031 - YB/T032 - YB/T033 - YB/T5172 3 技术要求 煤沥青筑路油技术要求应符合表1规定。若需方对表1产品质量指标另有要求，由供需双方协商确定。 表1 主要质量指标 牌号 | 黏度/s | 蒸馏试验（大气压101.3kPa）170℃前馏出量/% | 270℃前馏出量/% | 300℃前馏出量/% | 300℃蒸馏残渣软化点/℃ | 水分/% | 甲苯不溶物/% | 含萘量/% | 焦油酸含量/(mL/100g) | 闪点（开口)/℃ ML-1 | 50~120 | 1.5 | 15 | 25 | 35~65 | 1.0 | 17 | 3 | 2.5 | — ML-2 | 121~200 | 1.5 | 15 | 25 | 35~65 | 0.5 | 17 | 3 | 2.5 | — ML-3 | 10~75 | 1.0 | 10 | 20 | 40~70 | 0.5 | 17 | 3 | 1.5 | 130 ML-4 | 76~200 | 1.0 | 10 | 20 | 40~70 | 0.5 | 17 | 2 | 1.5 | 130 ML-5 | 35~65 | 1.0 | 10 | 15 | 40~70 | 0.5 | 17 | 2 | 1.5 | 130 注：当稀释油仅为葱油时，闪点指标可不检测。 4 试验方法 4.1 黏度测定按 YB/T033 进行。 4.2 蒸馏试验按 YB/T032 进行。 4.3 300℃蒸馏残渣软化点按 GB/T2294—1997 中软化点温度范围小于75℃试样的规定进行。 4.4 水分测定按 GB/T2288，甲苯用量增至100 mL。 4.5 甲苯不溶物测定按 GB/T2292。 4.6 含萘量测定按 YB/T031。 4.7 焦油酸含量测定按 GB/T24207，试验步骤中将 YB/T031 含萘量测定后容量瓶中的试样倒入双球计量管中，用甲苯冲洗并进行测定。 4.8 闪点测定按 YB/T5172。 5 检验规则 5.1 煤沥青筑路油验收和质量检验由供方技术质量监督部门进行，需方有权按本标准进行验收。 5.2 试样采集按 GB/T1999 进行。 5.3 若试样温度高于80℃，应自然冷却至60~80℃，并充分搅拌均匀后试验。
