【其他行业标准】 干熄焦节能技术规范

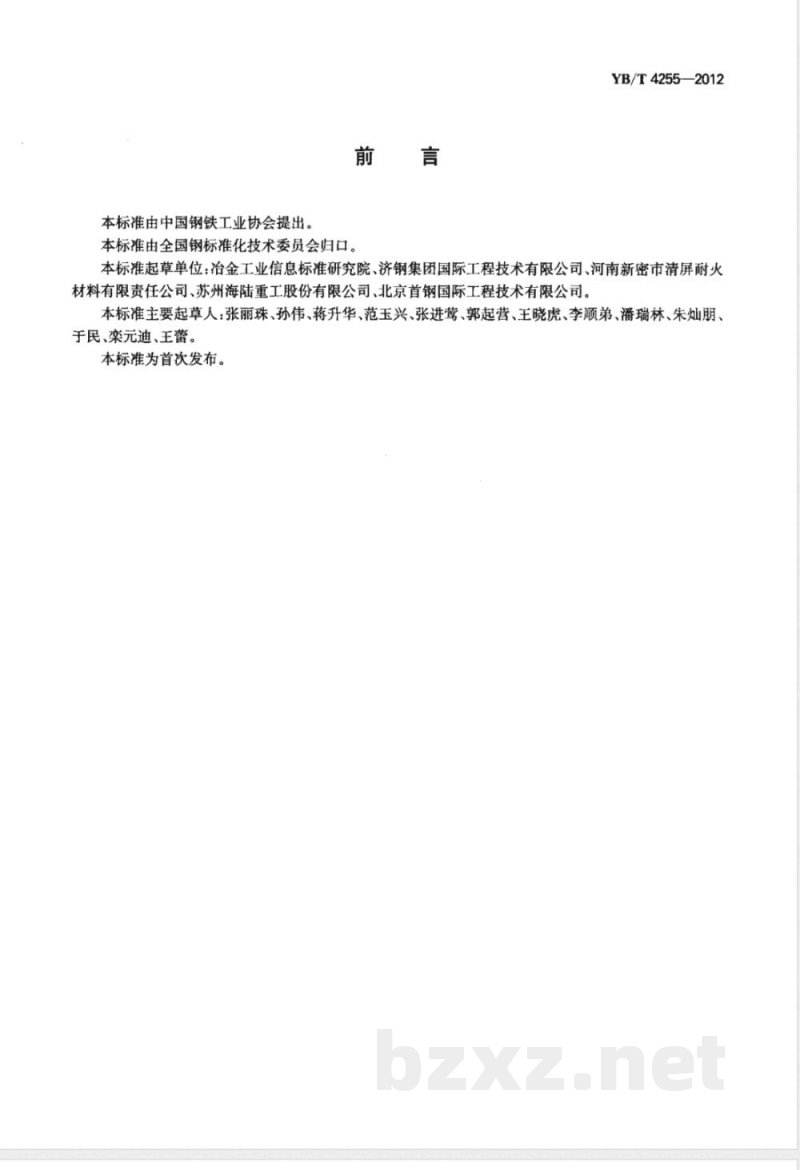

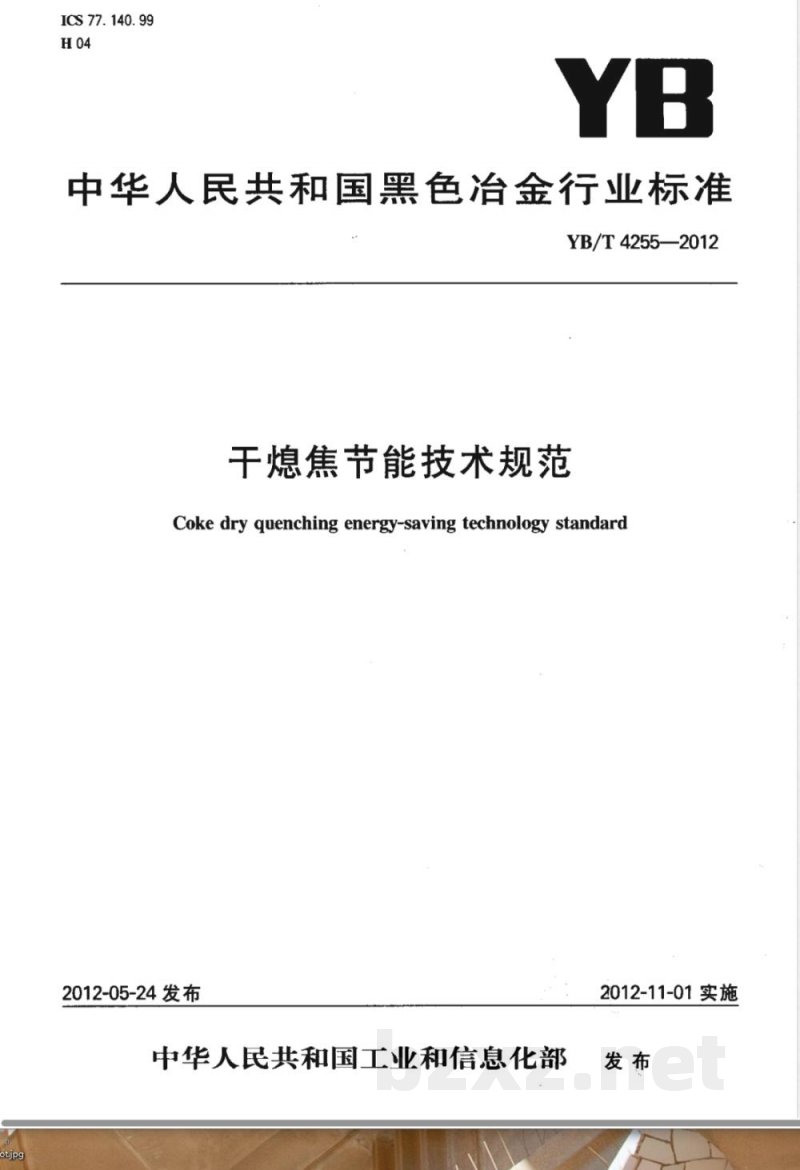

中华人民共和国黑色冶金行业标准 YB/T4255—2012《干熄焦节能技术规范》于2012年5月24日发布，并自2012年11月1日起由中华人民共和国工业和信息化部实施。本标准由中国钢铁工业协会提出，全国钢标准化技术委员会归口。起草单位包括冶金工业信息标准研究院、济钢集团国际工程技术有限公司、河南新密市清屏耐火材料有限责任公司、苏州海陆重工股份有限公司及北京首钢国际工程技术有限公司，主要起草人有张丽珠、孙伟、蒋升华、范玉兴、张进莺、郭起营、王晓虎、李顺弟、潘瑞林、朱灿朋、于民、栾元迪、王蕾。本标准为首次发布。 1 总则 本规范为推广干熄焦技术、提高节能效率、降低排放并提升焦炭质量而制定。本标准规定了干熄焦装置参数选择、节能减排效果评估指标，并为干熄焦设计、施工、运行维护及效果评价提供技术指导。标准适用于顶装焦炉或捣固焦炉配套的干熄焦项目。干熄焦工艺流程设计和主要设备选择，应结合实际情况、因地制宜，通过技术与经济综合比较后择优确定。根据《2006年～2020年中国钢铁工业科学与技术发展指南》，新建干熄焦装置处理能力应≥75t/h，鼓励建设大型化装置以提高节能效果并降低单位产量投资和运行成本，宜采用全熄方式，实现完善节能减排目标。干熄焦装置在使用过程中，特种设备验收及使用、污染物排放必须严格遵守国家和地方安全生产及环境保护法律法规。装置投入运行前，企业应制定操作规程和维护检修规程，并配备专门管理及维修人员。 2 规范性引用文件 GBZ2.2—2007 工作场所有害因素职业接触限值 第二部分：物理因素 GB/T3811—2008 起重机设计规范 GB12348—2008 工业企业厂界环境噪声排放标准 GB12710—2008 焦化安全规程 GB16297—1996 大气污染物综合排放标准 GB50390—2006 焦化机械设备工程安装验收规范 GB50432—2007 炼焦工艺设计规范 YB/T4156—2007 干熄焦旋转排出阀 YB214—1988 机械设备安装工程施工及验收规范 焦化设备 HJ/T189—2006 清洁生产标准 钢铁行业 DL/T5047—1995（2005） 电力建设施工及验收技术规范 锅炉机组篇 3 术语和定义 3.1 干熄焦（coke dry quenching，CDQ）利用冷惰性气体在干熄炉中与赤热红焦换热，从而冷却红焦并终止其燃烧。惰性气体吸收热量后将热量传给干熄焦锅炉产生蒸汽，再由循环风机鼓入干熄炉继续冷却红焦。 3.2 干熄炉（CDQ chamber）用于红焦缓存及换热冷却的设备。 3.3 焦罐提升机（coke bucket lifter）用于地面与干熄炉顶部间搬运焦罐的专用起重设备。 3.4 旋转密封阀（rotary seal valve）安装于干熄炉底部，将振动给料器定量排出的焦炭在密闭状态下连续排出。 3.5 装入装置（charging device）位于干熄炉顶部，开闭炉盖，与焦罐提升机配合将红焦装入干熄炉。 3.6 电机车（electrical locomotive）牵引焦罐台车。 3.7 振动给料器（vibration feeder）位于干熄炉底部，控制焦炭定量排出。 3.8 焦罐（coke bucket）装运红焦的特制容器。 3.9 焦罐台车（coke bucket car）运送焦罐的专用设备。 3.10 惰性循环气体（inert gas circulation）用于冷却红焦，主要成分为氮气。 3.11 一次除尘器（first dust collector）干熄炉与干熄焦锅炉之间的工艺除尘设备。 3.12 二次除尘器（secondary dust collector）干熄焦锅炉与循环风机之间的工艺除尘设备。 3.13 气料比（ratio of gas and material）冷却单位质量红焦所需惰性循环气体总体积。
