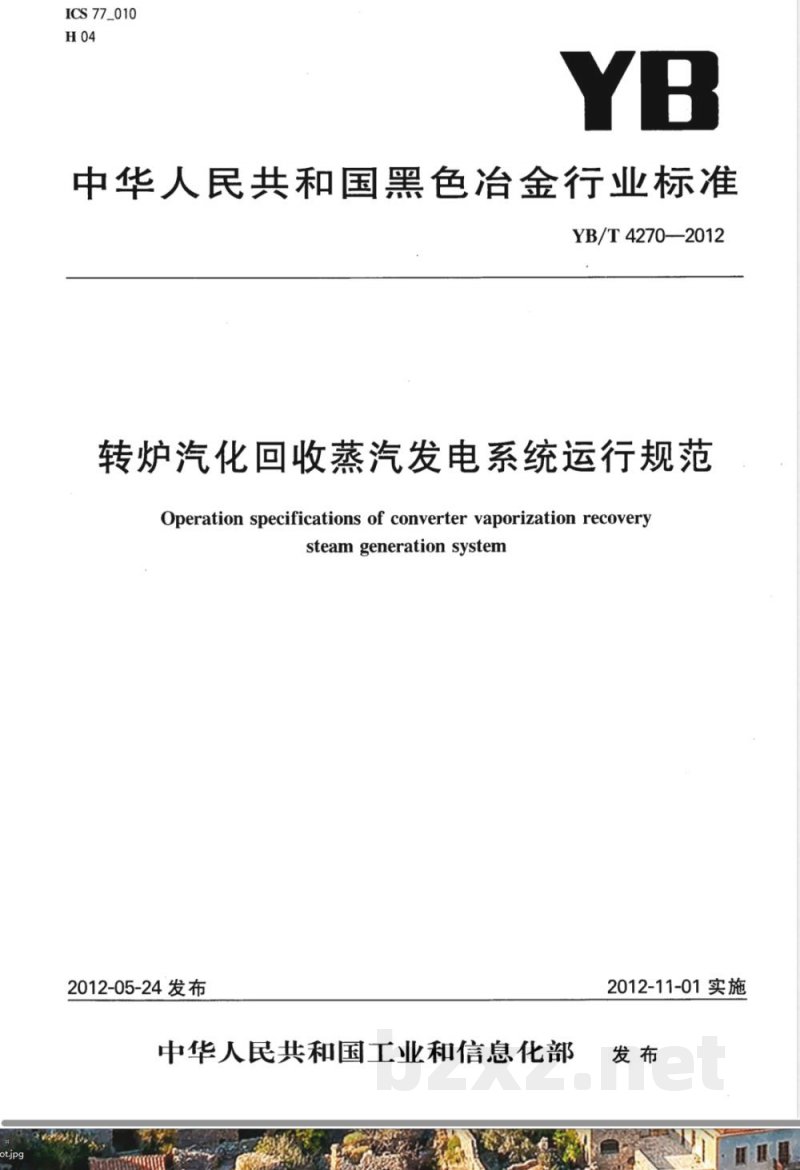

【其他行业标准】 转炉汽化回收蒸汽发电系统运行规范

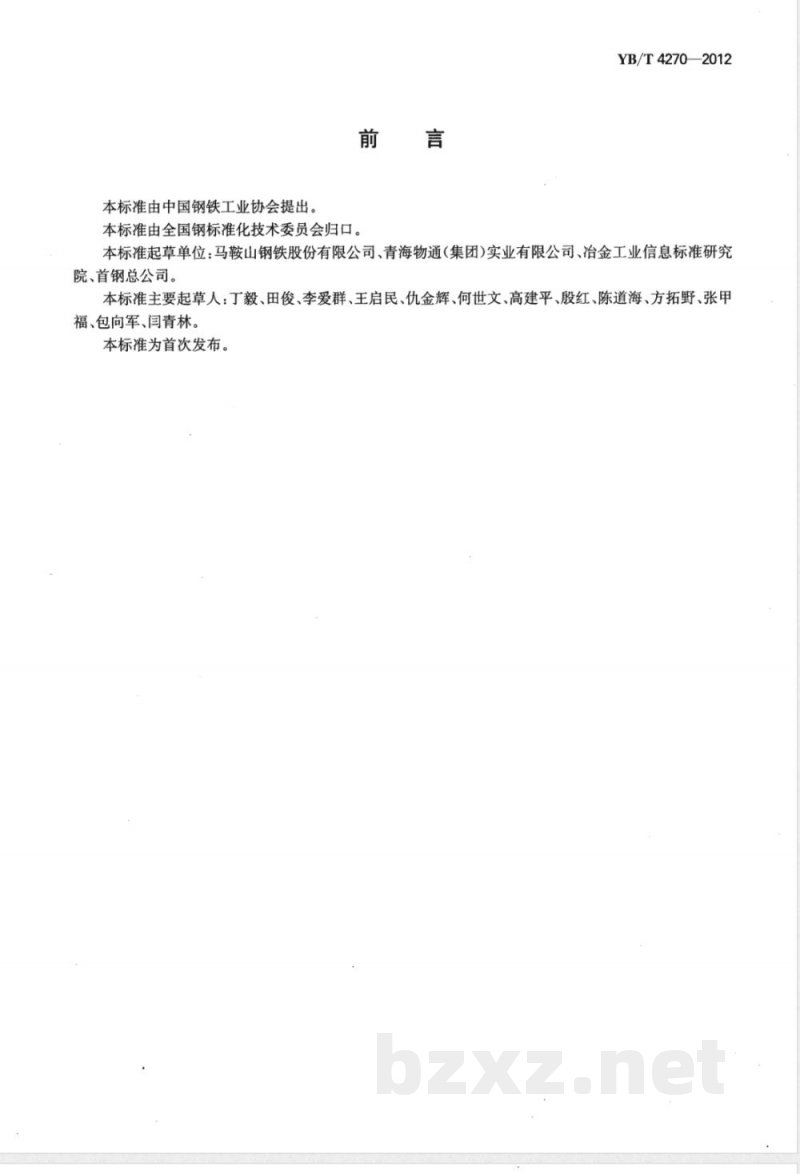

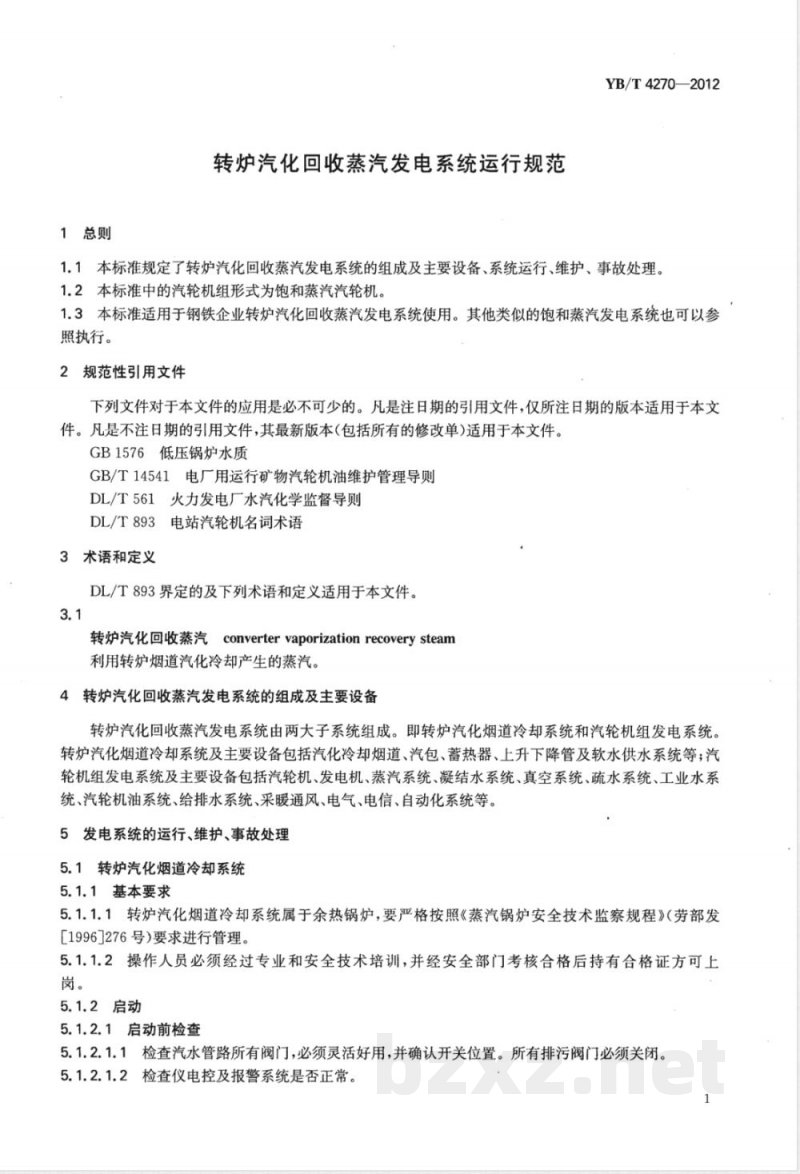

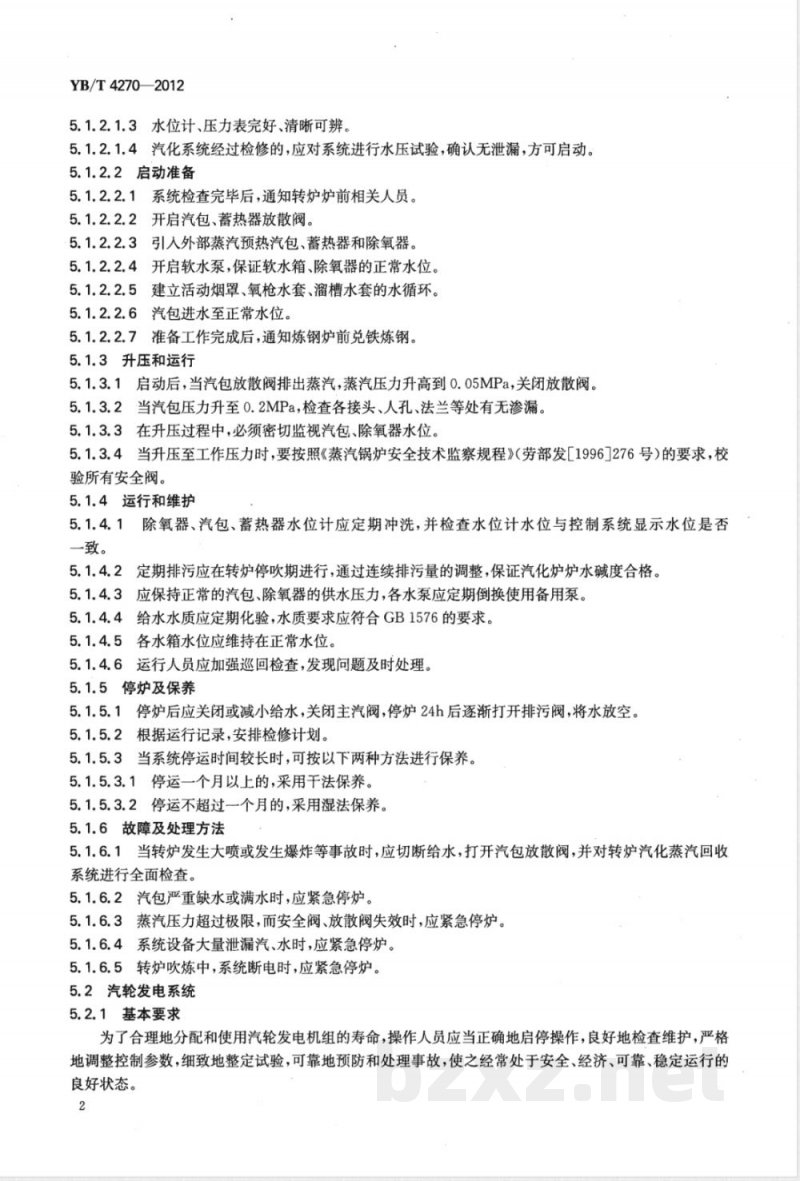

YB/T4270-2012 《转炉汽化回收蒸汽发电系统运行规范》中华人民共和国黑色冶金行业标准 前言 本标准由中国钢铁工业协会提出，全国钢标准化技术委员会归口。本标准起草单位包括马鞍山钢铁股份有限公司、青海物通（集团)实业有限公司、冶金工业信息标准研究院及首钢总公司。主要起草人包括丁毅、田俊、李爱群、王启民、仇金辉、何世文、高建平、殷红、陈道海、方拓野、张甲福、包向军、闫青林。本标准为首次发布。 1 总则 1.1 本标准规定了转炉汽化回收蒸汽发电系统的组成及主要设备、系统运行、维护和事故处理。 1.2 本标准中的汽轮机组形式为饱和蒸汽汽轮机。 1.3 本标准适用于钢铁企业转炉汽化回收蒸汽发电系统，其他类似饱和蒸汽发电系统可参照执行。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，仅适用于所注日期版本。不注日期的引用文件，其最新版本（包括修改单）适用。包括：GB1576《低压锅炉水质》、GB/T14541《电厂用运行矿物汽轮机油维护管理导则》、DL/T561《火力发电厂水汽化学监督导则》、DL/T893《电站汽轮机名词术语》。 3 术语和定义 DL/T893界定的及下列术语和定义适用于本标准。 3.1 转炉汽化回收蒸汽（converter vaporization recovery steam）：利用转炉烟道汽化冷却产生的蒸汽。 4 转炉汽化回收蒸汽发电系统的组成及主要设备 系统由两大子系统组成：转炉汽化烟道冷却系统和汽轮机组发电系统。 - 转炉汽化烟道冷却系统主要设备包括：汽化冷却烟道、汽包、蓄热器、上升下降管及软水供水系统。 - 汽轮机组发电系统主要设备包括：汽轮机、发电机、蒸汽系统、凝结水系统、真空系统、疏水系统、工业水系统、汽轮机油系统、给排水系统、采暖通风系统、电气、电信及自动化系统。 5 发电系统的运行、维护及事故处理 5.1 转炉汽化烟道冷却系统 5.1.1 基本要求 5.1.1.1 系统属于余热锅炉，应严格按照《蒸汽锅炉安全技术监察规程》（劳部发[1996]276号)要求管理。 5.1.1.2 操作人员须经专业和安全技术培训，安全部门考核合格后持证上岗。 5.1.2 启动 5.1.2.1 启动前检查： - 检查汽水管路阀门灵活性及开关位置，确保排污阀关闭。 - 检查仪电控及报警系统正常。 - 水位计、压力表完好并清晰可辨。 - 经检修的汽化系统应进行水压试验，确认无泄漏。 5.1.2.2 启动准备： - 系统检查完毕后通知转炉炉前人员。 - 开启汽包、蓄热器放散阀。 - 引入外部蒸汽预热汽包、蓄热器和除氧器。 - 开启软水泵，确保软水箱和除氧器水位正常。 - 建立烟罩、氧枪水套及溜槽水套的水循环。 - 汽包进水至正常水位后，通知炼钢炉前兑铁炼钢。 5.1.3 升压和运行 - 启动后，当汽包放散阀排出蒸汽压力升至0.05MPa，关闭放散阀。 - 当汽包压力升至0.2MPa，检查各接头、人孔、法兰处无渗漏。 - 升压过程中密切监视汽包、除氧器水位。 - 升压至工作压力时，按《蒸汽锅炉安全技术监察规程》校验安全阀。 5.1.4 运行和维护 - 定期冲洗除氧器、汽包、蓄热器水位计，并核对水位与控制系统显示一致。 - 转炉停吹期进行排污，调整连续排污量以保证炉水碱度合格。 - 保持汽包、除氧器供水压力，水泵定期倒换备用泵。 - 给水水质应符合GB1576要求。 - 水箱水位保持正常，运行人员加强巡回检查，发现问题及时处理。 5.1.5 停炉及保养 - 停炉后关闭或减小给水，关闭主汽阀，停炉24小时后逐渐打开排污阀排空水。 - 根据运行记录安排后续维护工作。
