【其他行业标准】 矿热炉低压无功补偿技术规范

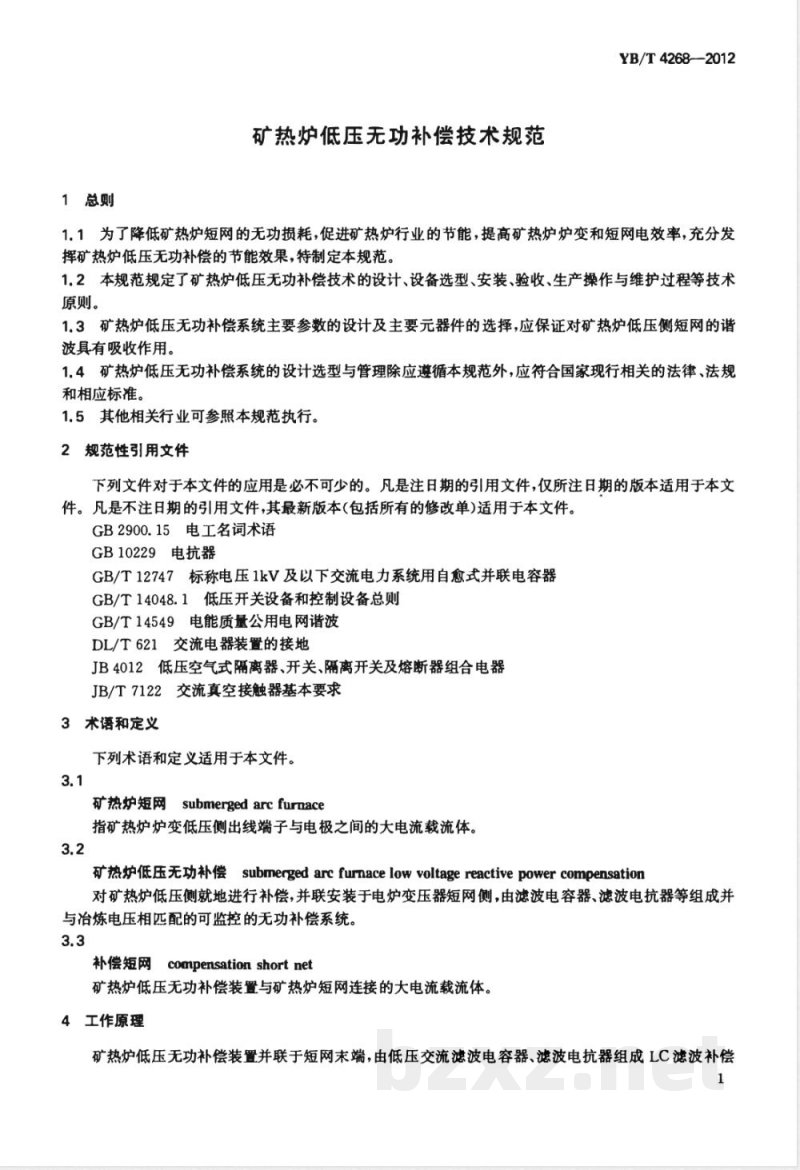

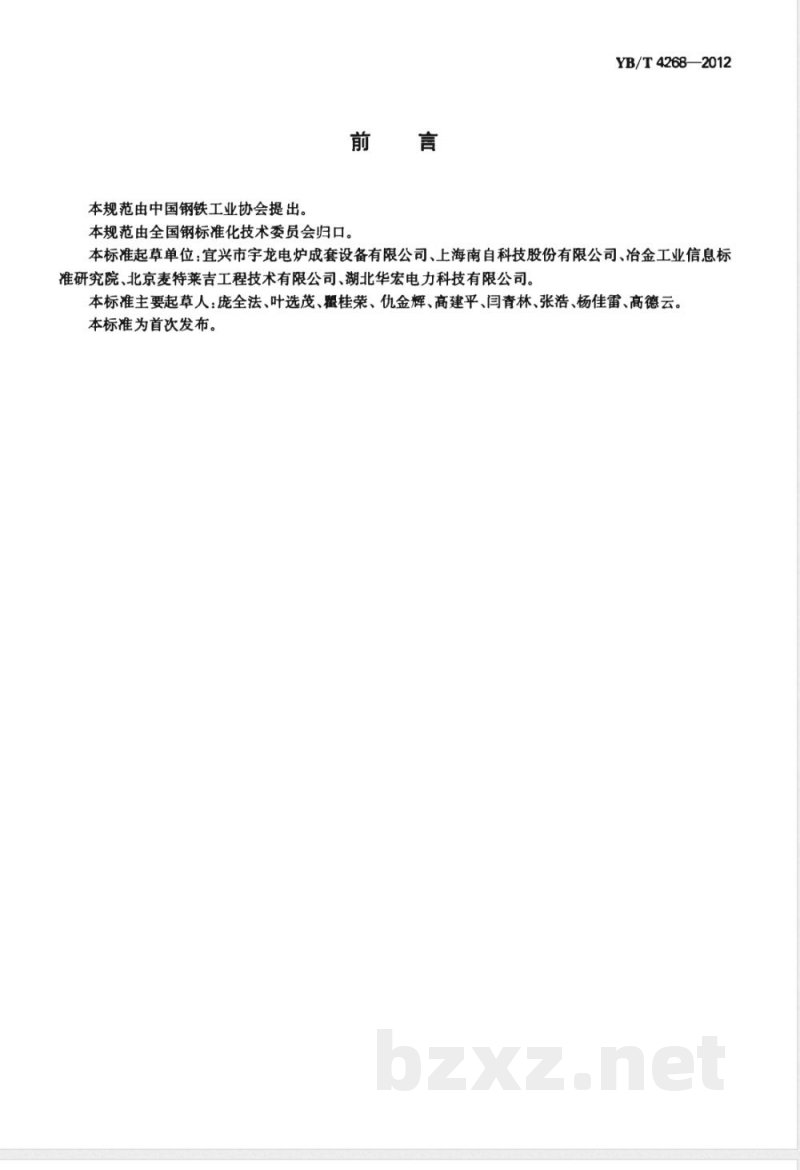

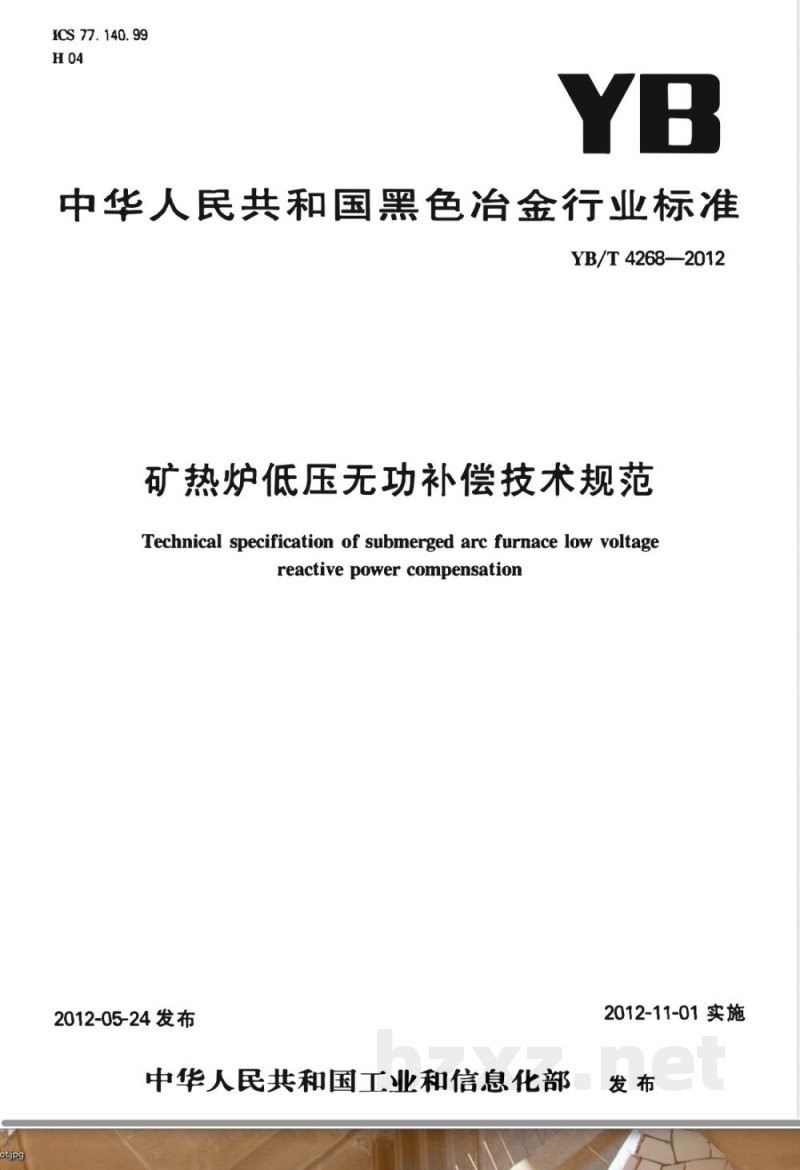

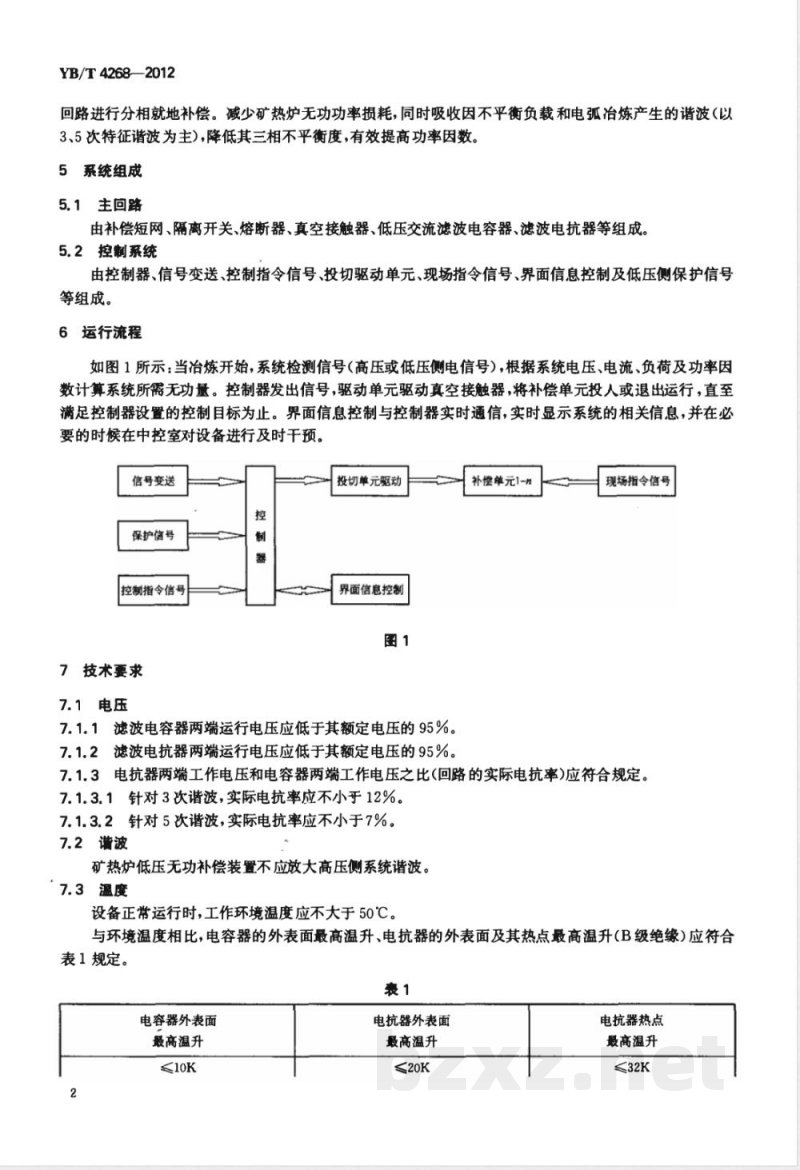

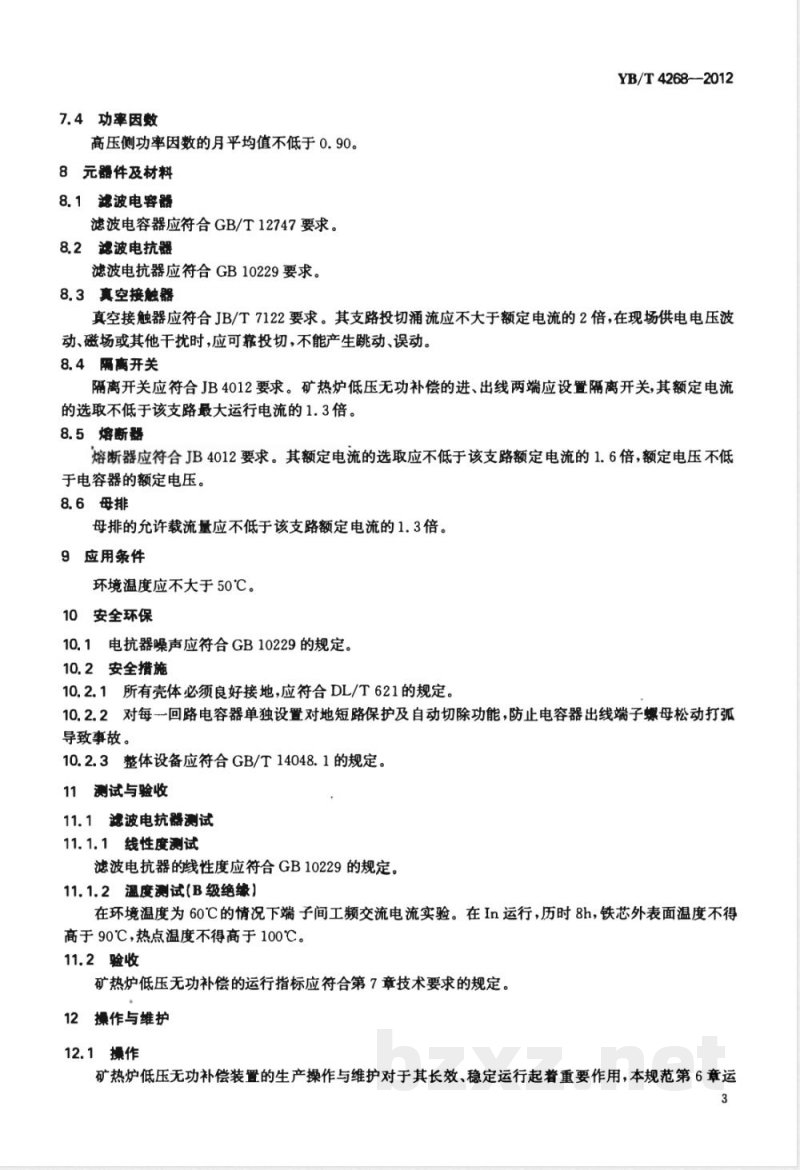

中华人民共和国黑色冶金行业标准 YB/T4268—2012《矿热炉低压无功补偿技术规范》于2012年5月24日发布，并自2012年11月1日起由中华人民共和国工业和信息化部实施。本规范由中国钢铁工业协会提出，全国钢标准化技术委员会归口。起草单位包括宜兴市宇龙电炉成套设备有限公司、上海南自科技股份有限公司、冶金工业信息标准研究院、北京麦特莱吉工程技术有限公司及湖北华宏电力科技有限公司，主要起草人有庞全法、叶选茂、翟桂荣、仇金辉、高建平、闫青林、张浩、杨佳雷及高德云。本标准为首次发布。 1 总则 本规范为降低矿热炉短网的无功损耗、促进节能、提高矿热炉炉变和短网电效率，并充分发挥低压无功补偿节能效果而制定。本规范规定了矿热炉低压无功补偿技术的设计、设备选型、安装、验收、生产操作与维护等技术原则。系统主要参数及元器件选择应确保对低压侧短网的谐波吸收能力。设计选型与管理应遵循本规范及国家现行相关法律法规和标准，其他相关行业可参照执行。 2 规范性引用文件 下列文件对于本规范的应用必不可少。注日期的引用文件仅适用于所注日期版本；未注日期的引用文件，其最新版本（含修改单）适用。 - GB2900.15 电工名词术语 - GB10229 电抗器 - GB/T12747 标称电压1kV及以下交流电力系统用自愈式并联电容器 - GB/T14048.1 低压开关设备和控制设备总则 - GB/T14549 电能质量公用电网谐波 - DL/T621 交流电器装置的接地 - JB4012 低压空气式隔离器、开关、隔离开关及熔断器组合电器 - JB/T7122 交流真空接触器基本要求 3 术语和定义 3.1 矿热炉短网（submerged arc furnace）指矿热炉炉变低压侧出线端子与电极之间的大电流载流体。 3.2 矿热炉低压无功补偿（submerged arc furnace low voltage reactive power compensation）指在矿热炉低压侧进行就地补偿，并联安装于电炉变压器短网侧，由滤波电容器、滤波电抗器等组成、可监控的无功补偿系统。 3.3 补偿短网（compensation short net）指矿热炉低压无功补偿装置与矿热炉短网连接的大电流载流体。 4 工作原理 低压无功补偿装置并联于短网末端，由低压交流滤波电容器和滤波电抗器组成LC滤波回路进行分相就地补偿，减少无功功率损耗，同时吸收由不平衡负载和电弧冶炼产生的谐波（主要为3次、5次特征谐波），降低三相不平衡度，有效提高功率因数。 5 系统组成 5.1 主回路：由补偿短网、隔离开关、熔断器、真空接触器、低压交流滤波电容器、滤波电抗器等组成。 5.2 控制系统：由控制器、信号变送、控制指令信号、投切驱动单元、现场指令信号、界面信息控制及低压侧保护信号组成。 6 运行流程 冶炼开始时，系统检测高压或低压侧电信号，根据电压、电流、负荷及功率因数计算所需无功量。控制器发出信号，驱动单元驱动真空接触器，将补偿单元投入或退出运行，直至满足控制器设定目标。界面信息控制与控制器实时通信，显示系统信息，并在必要时中控室可干预设备运行。 7 技术要求 7.1 电压：滤波电容器两端运行电压应低于额定电压95%；滤波电抗器两端运行电压应低于额定电压95%；回路实际电抗率应符合规定（针对3次谐波≥12%，5次谐波≥7%）。 7.2 谐波：补偿装置不得放大高压侧系统谐波。 7.3 温度：设备正常运行时环境温度≤50℃，电容器和电抗器外表面及热点温升应符合表1规定。
