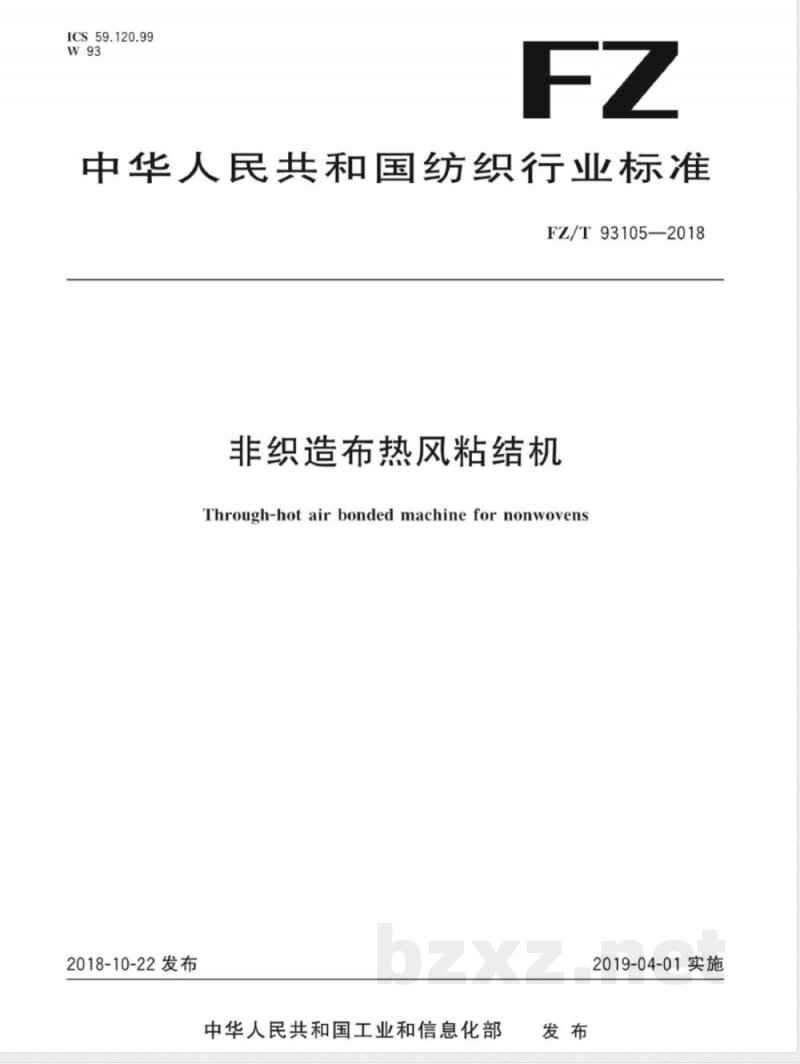

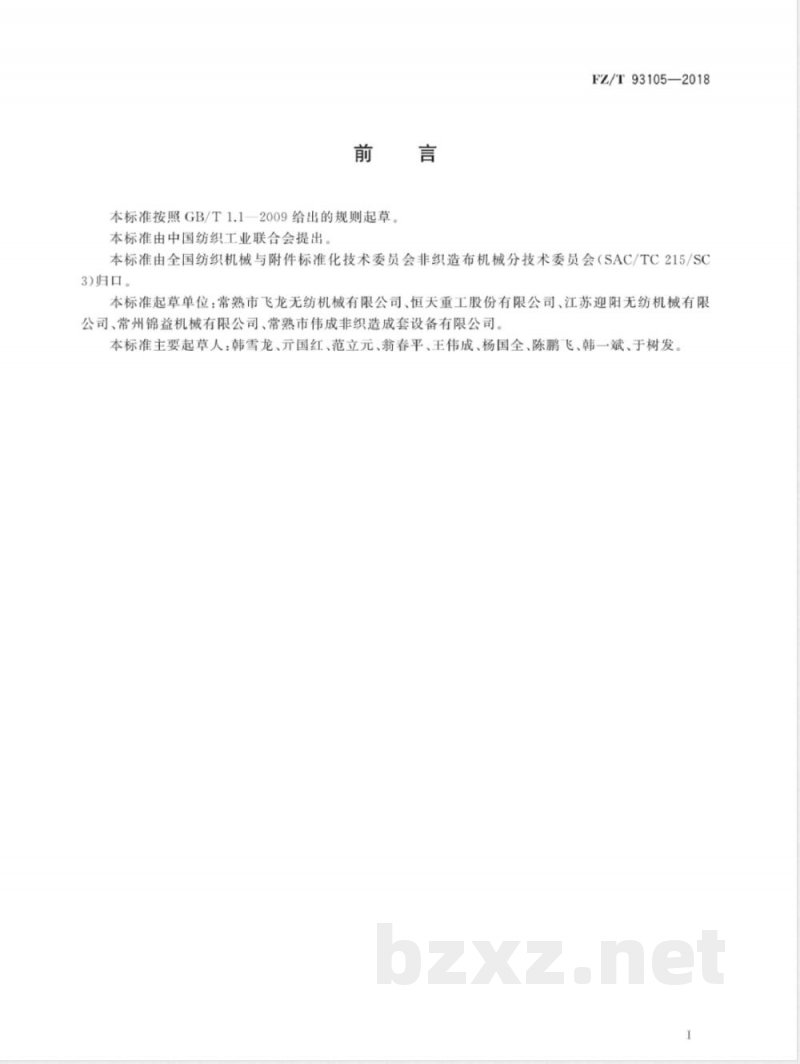

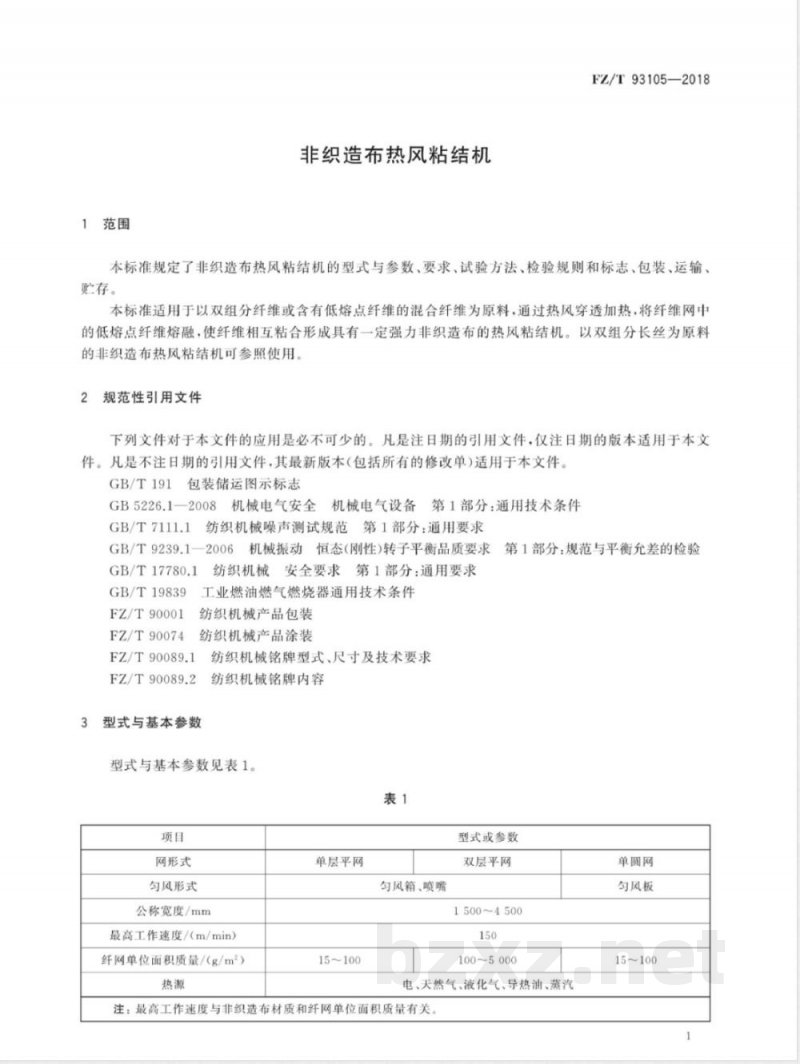

ICS 59.120.99 W93 中华人民共和国纺织行业标准 FZ/T93105-2018 非织造布热风粘结机 Through-hot air bonded machine for nonwovens 2018-10-22 发布 中华人民共和国工业和信息化部 2019-04-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草，由中国纺织工业联合会提出，并由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。本标准起草单位包括常熟市飞龙无纺机械有限公司、恒天重工股份有限公司、江苏迎阳无纺机械有限公司、常州锦益机械有限公司及常熟市伟成非织造成套设备有限公司。主要起草人：韩雪龙、元国红、范立元、翁春平、王伟成、杨国全、陈鹏飞、韩一斌、于树发。 1 范围 本标准规定了非织造布热风粘结机的型式与参数、要求、试验方法、检验规则和标志、包装、运输及贮存。本标准适用于以双组分纤维或含低熔点纤维的混合纤维为原料，通过热风穿透加热，使低熔点纤维熔融并相互粘合形成具有一定强力的非织造布的热风粘结机。以双组分长丝为原料的非织造布热风粘结机可参照使用。 2 规范性引用文件 本标准引用的文件为： - GB/T191 包装储运图示标志 - GB5226.1-2008 机械电气安全机械电气设备第1部分：通用技术条件 - GB/T7111.1 纺织机械噪声测试规范第1部分：通用要求 - GB/T9239.1-2006 机械振动恒态（刚性）转子平衡品质要求 - GB/T17780.1 纺织机械安全要求第1部分：通用要求 - GB/T19839 工业燃油燃气燃烧器通用技术条件 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌内容 3 型式与基本参数 基本参数见表1。 表1 型式与基本参数 项目 | 网形式 | 匀风形式 | 公称宽度/mm | 最高工作速度/(m/min) | 纤网单位面积质量/(g/m²) | 热源 单层平网 | 匀风箱、喷嘴 | 15~100 | - | - | - 双层平网 | 匀风箱、喷嘴 | 1500~4500 | 150 | 100~5000 | 电、天然气、液化气、导热油、蒸汽 单圆网 | 匀风板 | 15~100 | - | - | - 注：最高工作速度与非织造布材质和纤网单位面积质量有关。 4 要求 4.1 传动系统 传动辊、张紧辊和纠偏辊的安装水平度不大于0.2 mm/1000 mm。机器运转平稳，无异常振动和冲击声响。除风机轴承及安装在烘房内部的轴承外，全机滚动轴承温升不大于20℃。 4.2 网带装置 网带两侧周长误差不大于5 mm，耐温性能应满足工艺要求，传动无打滑现象，自动纠偏装置灵敏可靠。双层网带高度调节灵活可靠。 4.3 圆网装置 圆网表面光滑无毛刺，结合件组装后外表面对轴线径向圆跳动公差为3.0 mm，闷头外侧端面圆跳动公差为3.0 mm。结合件平衡品质等级符合 GB/T9239.1-2006 的 G6.3 级要求。 4.4 风机 风机叶轮平衡等级符合 GB/T9239.1-2006 的 G2.5 级要求。轴承座振幅不大于0.3 mm，轴承温升不大于40℃。风机工作调速灵敏可靠，运转平稳。 4.5 燃烧器、散热器和电热棒 燃烧器符合 GB/T19839 规定。散热器经1.5倍设计压力液压试验，保压时间≥30 min，不得渗漏。电热棒电极接头对钢管绝缘电阻≥50 MΩ。 4.6 烘房 烘房温度保持均匀，实测温度与设定温度差不大于±1.5℃。隔热板外表面与工作环境温差不大于15℃（进出布端口除外），隔热门间隙均匀，误差不大于3 mm，各门接缝不得漏风。 4.7 冷却装置 冷却风量可调节，幅宽方向风速均匀。 4.8 电气系统 电气接线应准确可靠，符合相关标准要求。
