【其他行业标准】 FXD系列纺织用高效率多速三相异步电动机技术条件（机座号160-200）

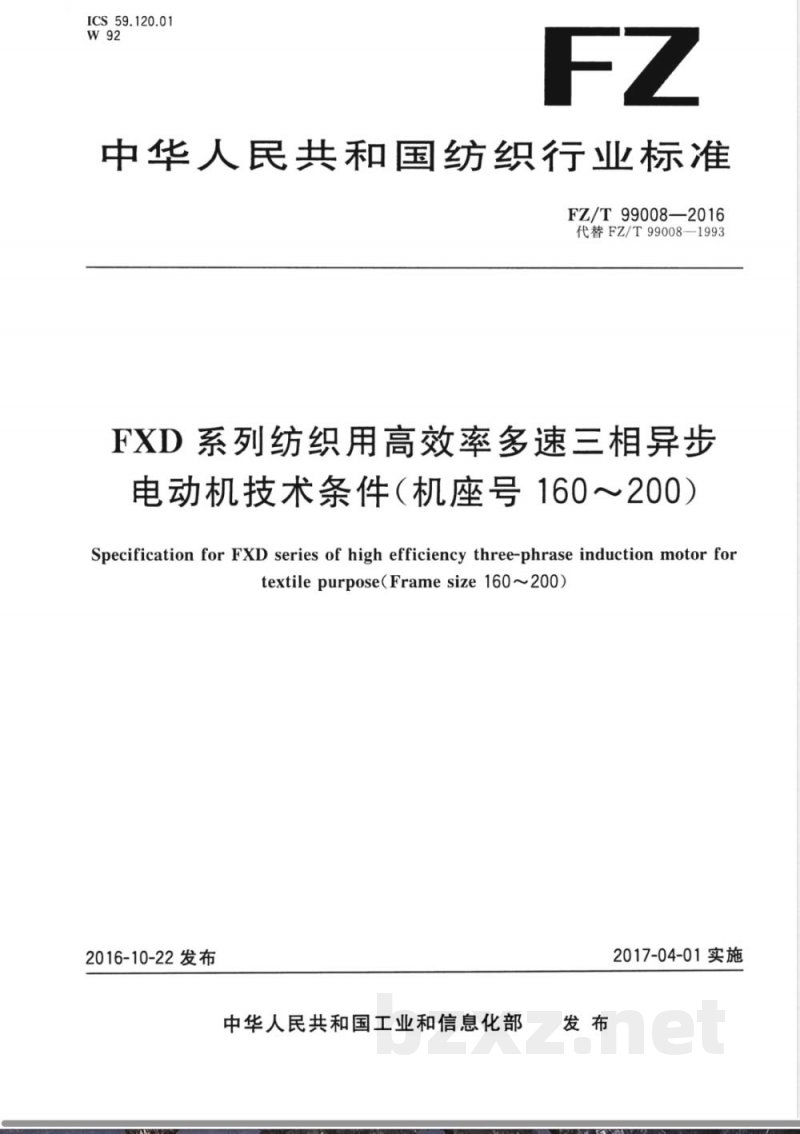

ICS 59.120.01 W92 中华人民共和国纺织行业标准 FZ/T99008-2016 FXD系列纺织用高效率多速三相异步电动机技术条件（机座号160～200） Specification for FXD series of high efficiency three-phase induction motor for textile purpose (Frame size 160~200) 2016-10-22 发布 中华人民共和国工业和信息化部 2017-04-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草，是对 FZ/T99008-1993《FXD系列纺织用高效率三相异步电动机（H160～200mm）》的修订。主要技术内容变化包括：标准名称中 H160~200mm 改为机座号 160~200，增加“技术条件”；取消原标准表1中的注释；增加功率为 25/11kW、30/18.5kW；增加安装孔 K、S 位置度公差的基准；修改原标准表注释内容；取消相对湿度要求，增加最低环境空气温度要求；增加效率测定方法及转差率容差要求；增加温升试验断电时间间隔；定子绕组匝间耐电压试验按 GB/T22719.2-2008 进行，恒定湿热试验按 FZ/T90059-2009 进行；机械振动按 GB10068-2008 执行，噪声限值按 GB/T10069.3-2008 执行；增加防纤维堵塞能力、旋转方向及安全性能要求；检查试验项目中增加旋转方向、转差率及匝间绝缘试验按 GB/T22719.1-2008 执行；铭牌要求更新，增加电动机保用期。 本标准由中国纺织工业联合会提出，全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。起草单位包括青岛和力达电气有限公司、渭南青锋科技有限公司、江苏安捷机电技术有限公司、北京中纺精业机电设备有限公司、北京众仁智杰科技发展有限公司、青岛宏大纺织机械有限责任公司等。主要起草人：郑艳坤、吕新荣、毕丽蕴、张长栓、郭宗毅、邵松娟、张独。 1 范围 本标准规定了 FXD 系列纺织用高效率多速三相异步电动机（机座号160～200）的型式、基本参数与尺寸、技术要求、检验规则和试验方法，以及标志、包装与保用期要求。本标准适用于棉、毛、麻、丝及化纤等各类纺织设备专用电动机。本标准规定的电动机具有防纤维堵塞能力，适用于短纤维环境中使用。可根据用户要求制成湿热带型电动机。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件，其注日期版本适用；未注日期的引用文件，其最新版本（包括所有修改单）适用： - GB/T191-2008 包装储运图示标志 - GB755-2008 旋转电机定额和性能 - GB/T997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM 代号） - GB/T1032-2012 三相异步电动机试验方法 - GB1971-2006 电动机旋转方向及相关要求
