【其他行业标准】 无铅锡基焊料化学分析方法 第14部分:磷含量的测定 结晶紫-磷钒钼杂多酸分光光度法

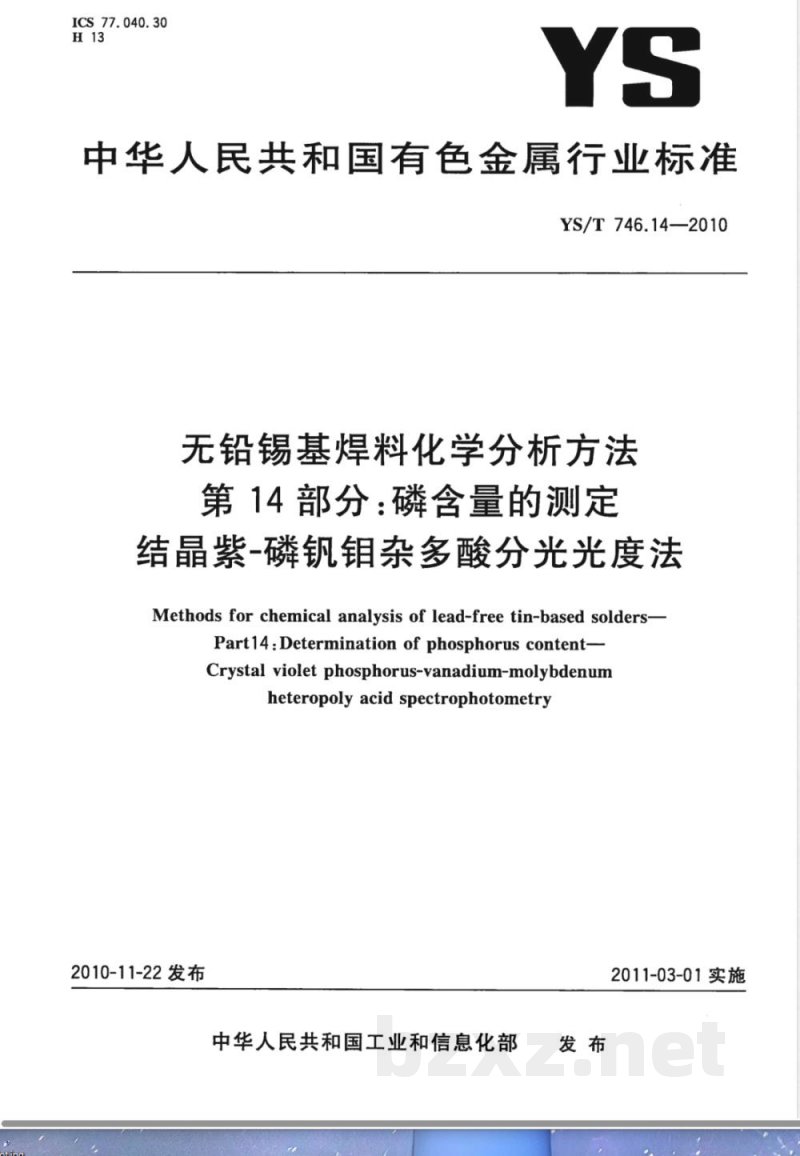

ICS 77.040.30
中华人民共和国有色金属行业标准YS/T746.14—2010
无铅锡基焊料化学分析方法
第14部分：磷含量的测定
结晶紫-磷钒钼杂多酸分光光度法Methods for chemical analysis of lead-free tin-based solders-Part14:Determination of phosphorus content-Crystal violet phosphorus-vanadium-molybdenumheteropoly acid spectrophotometry2010-11-22 发布
中华人民共和国工业和信息化部发布
2011-03-01实施

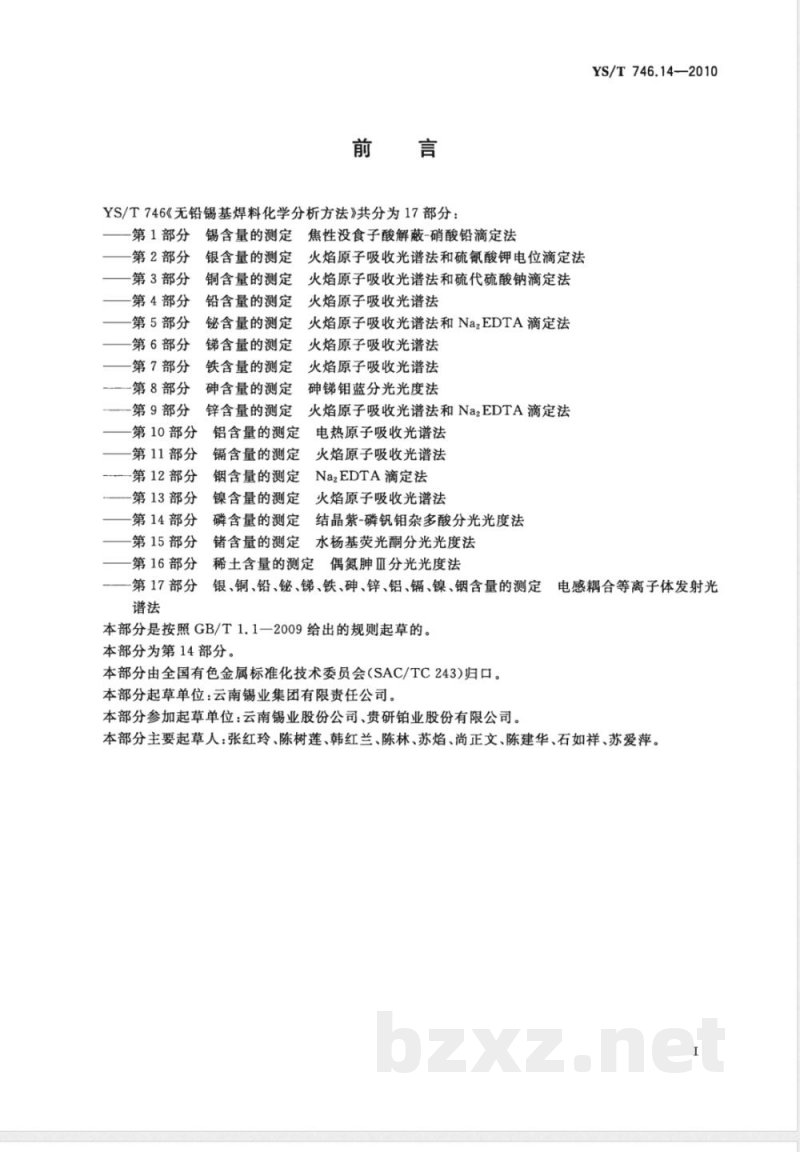

YS/T746《无铅锡基焊料化学分析方法》共分为17部分：第1部分锡含量的测定
焦性没食子酸解蔽-硝酸铅滴定法第2部分
第3部分
第4部分
第5部分
第6部分
第7部分
第8部分
第9部分
第10部分
第11部分
第12部分
第13部分
第14部分
第15部分
第16部分
第17部分
银含量的测定
铜含量的测定
铅含量的测定
铋含量的测定
锑含量的测定
铁含量的测定
砷含量的测定
锌含量的测定
铝含量的测定
镉含量的测定
铟含量的测定
镍含量的测定
磷含量的测定
火焰原子吸收光谱法和硫氰酸钾电位滴定法火焰原子吸收光谱法和硫代硫酸钠滴定法火焰原子吸收光谱法
火焰原子吸收光谱法和NazEDTA滴定法火焰原子吸收光谱法
火焰原子吸收光谱法
砷锑钼蓝分光光度法
火焰原子吸收光谱法和Na2EDTA滴定法电热原子吸收光谱法
火焰原子吸收光谱法
Na2EDTA滴定法
火焰原子吸收光谱法
结晶紫-磷钒钼杂多酸分光光度法锗含量的测定水杨基荧光酮分光光度法稀土含量的测定偶氮肿Ⅲ分光光度法YS/T746.14—2010
银、铜、铅、铋、锑、铁、砷、锌、铝、镉、镍、铟含量的测定电感耦合等离子体发射光
本部分是按照GB/T1.1一2009给出的规则起草的。本部分为第14部分。
本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分起草单位：云南锡业集团有限责任公司。本部分参加起草单位：云南锡业股份公司、贵研铂业股份有限公司。本部分主要起草人：张红玲、陈树莲、韩红兰、陈林、苏焰、尚正文、陈建华、石如祥、苏爱萍。I

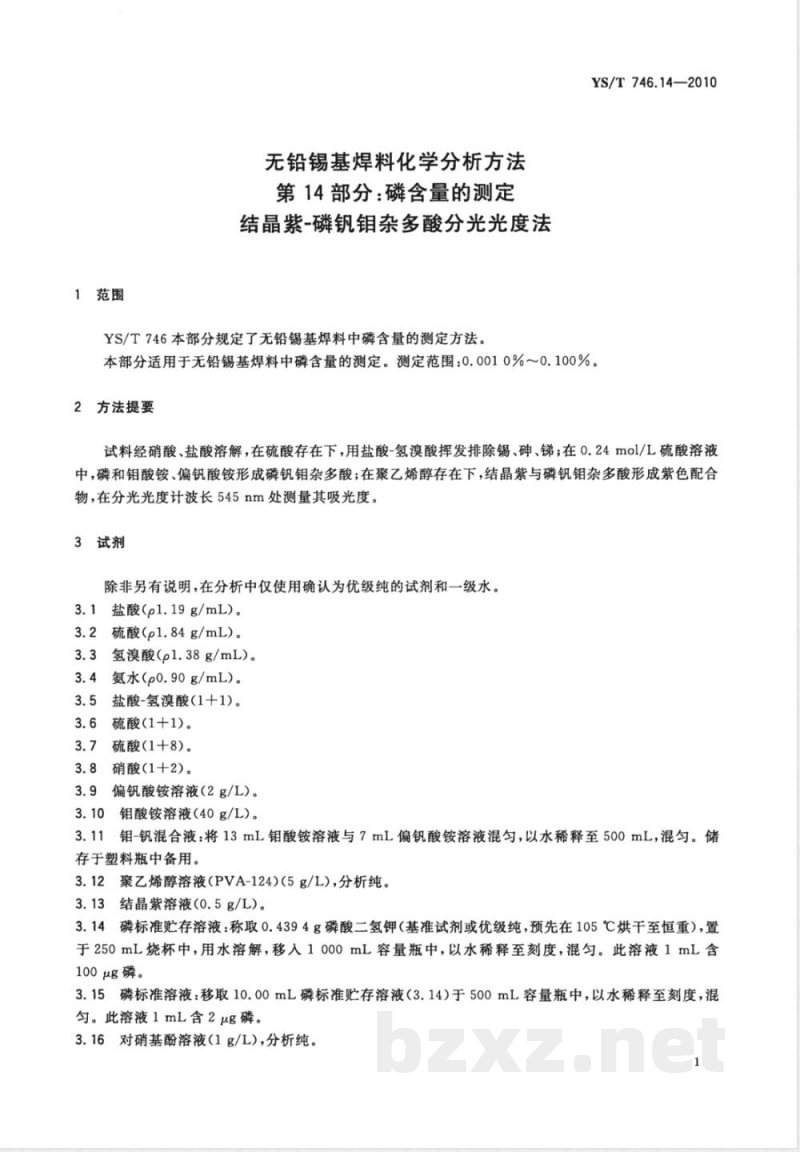

1范围
无铅锡基焊料化学分析方法
第14部分：磷含量的测定
结晶紫-磷钒钼杂多酸分光光度法YS/T746本部分规定了无铅锡基焊料中磷含量的测定方法。YS/T746.14—2010
本部分适用于无铅锡基焊料中磷含量的测定。测定范围：0.0010%～0.100%。2方法提要
试料经硝酸、盐酸溶解，在硫酸存在下，用盐酸-氢溴酸挥发排除锡、砷、锑；在0.24mol/L硫酸溶液中，磷和钼酸铵、偏钒酸铵形成磷钒钼杂多酸；在聚乙烯醇存在下，结晶紫与磷钒钼杂多酸形成紫色配合物，在分光光度计波长545nm处测量其吸光度。3试剂
除非另有说明，在分析中仅使用确认为优级纯的试剂和一级水。3.1盐酸(p1.19g/mL）。
3.2硫酸（p1.84g/mL）。
3.3氢溴酸(p1.38g/mL)。
3.4氨水（p0.90g/mL）。
3.5盐酸-氢溴酸(1十1)。
3.6硫酸(1十1)。
硫酸(1+8）。
3.8硝酸(1十2）。
3.9偏钒酸铵溶液（2g/L）。
钼酸铵溶液（40g/L）。
钼-钒混合液：将13mL钼酸铵溶液与7mL偏钒酸铵溶液混匀，以水稀释至500mL，混匀。储存于塑料瓶中备用。
3.12聚乙烯醇溶液(PVA-124)(5g/L)，分析纯。3.13结晶紫溶液（0.5g/L）。
3.14磷标准贮存溶液：称取0.4394g磷酸二氢钾（基准试剂或优级纯，预先在105℃烘干至恒重），置于250mL烧杯中，用水溶解，移入1000mL容量瓶中，以水稀释至刻度，混匀。此溶液1mL含100μg磷。
3.15磷标准溶液：移取10.00mL磷标准贮存溶液（3.14）于500mL容量瓶中，以水稀释至刻度，混匀。此溶液1mL含2μg磷。
3.16对硝基酚溶液（1g/L），分析纯。1
YS/T746.14-2010

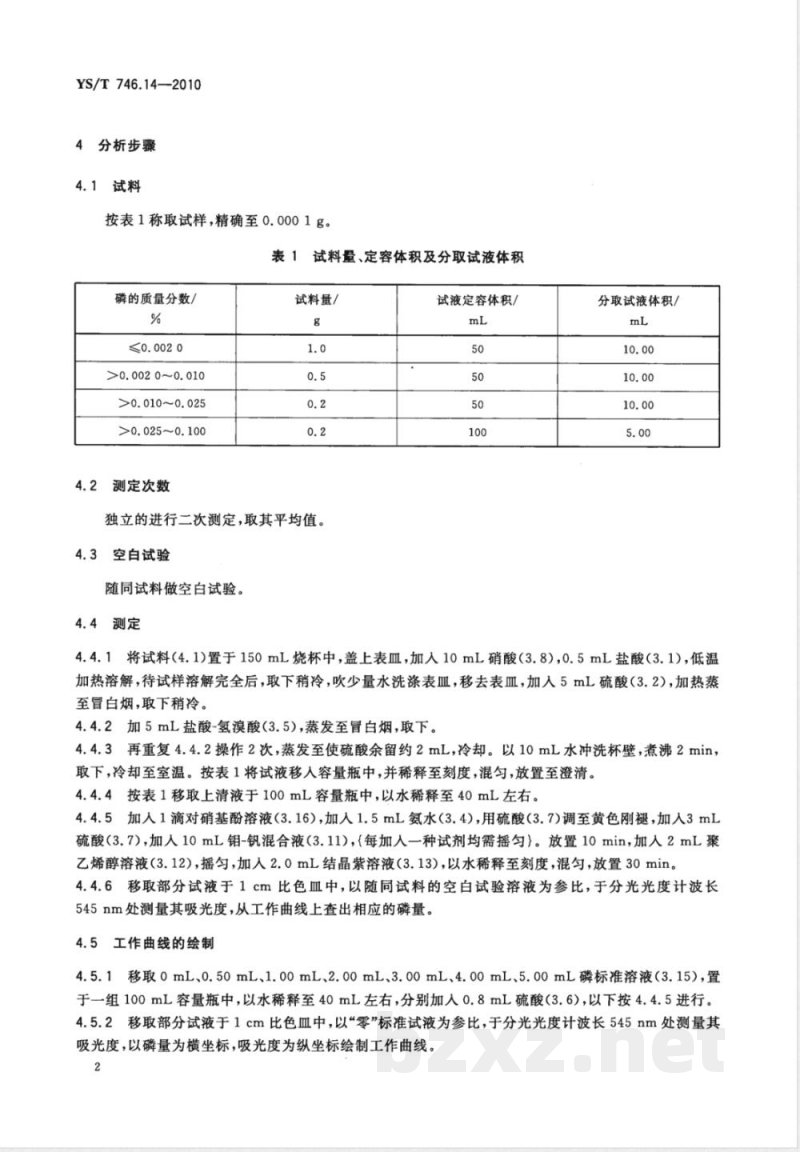

4分析步骤
4.1试料
按表1称取试样，精确至0.0001g。表1试料量、定容体积及分取试液体积磷的质量分数/
≤0.0020
>0. 002 0~0. 010
>0.010~0.025
>0.025~0.100
4.2测定次数
试料量/
独立的进行二次测定，取其平均值。4.3空白试验
随同试料做空白试验。
4.4测定
试液定容体积/
分取试液体积/
4.4.1将试料（4.1)置于150mL烧杯中，盖上表血，加人10mL硝酸（3.8），0.5mL盐酸（3.1），低温加热溶解，待试样溶解完全后，取下稍冷，吹少量水洗涤表皿，移去表血，加入5mL硫酸（3.2），加热蒸至冒白烟，取下稍冷。
4.4.2加5mL盐酸-氢溴酸（3.5），蒸发至白烟，取下。4.4.3再重复4.4.2操作2次，蒸发至使硫酸余留约2mL，冷却。以10mL水冲洗杯壁，煮沸2min，取下，冷却至室温。按表1将试液移人容量瓶中，并稀释至刻度，混匀，放置至澄清。4.4.4按表1移取上清液于100mL容量瓶中，以水稀释至40mL左右。4.4.5加人1滴对硝基酚溶液（3.16），加人1.5mL氨水（3.4），用硫酸（3.7)调至黄色刚褪，加人3mL硫酸（3.7），加人10mL钼-钒混合液（3.11），（每加人一种试剂均需摇匀）。放置10min，加人2mL聚乙烯醇溶液（3.12），摇匀，加人2.0mL结晶紫溶液（3.13），以水稀释至刻度，混匀，放置30min。4.4.6移取部分试液于1cm比色血中，以随同试料的空白试验溶液为参比，于分光光度计波长545nm处测量其吸光度，从工作曲线上查出相应的磷量。4.5工作曲线的绘制
4.5.1移取0mL、0.50mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL磷标准溶液（3.15），置于一组100mL容量瓶中，以水稀释至40mL左右，分别加人0.8mL硫酸（3.6），以下按4.4.5进行。4.5.2移取部分试液于1cm比色血中，以零”标准试液为参比，于分光光度计波长545nm处测量其吸光度，以磷量为横坐标，吸光度为纵坐标绘制工作曲线。2

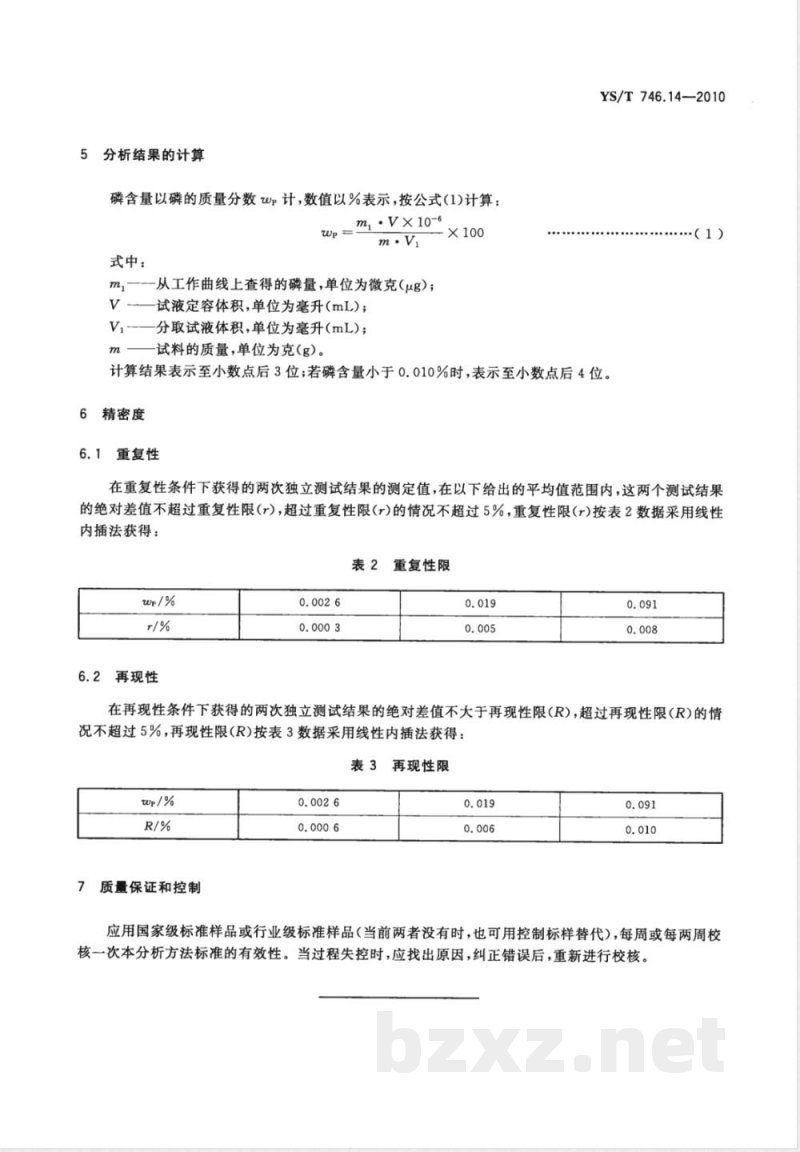

5分析结果的计算
磷含量以磷的质量分数Wp计，数值以%表示，按公式(1)计算：m,·Vx10-6
式中：
m—从工作曲线上查得的磷量，单位为微克（μg)；试液定容体积，单位为毫升（mL)；V
V,-一分取试液体积，单位为毫升（mL)；一试料的质量，单位为克（g）。m
YS/T746.14—2010
（1）
计算结果表示至小数点后3位；若磷含量小于0.010%时，表示至小数点后4位。6精密度
6.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r），超过重复性限(r)的情况不超过5%，重复性限（r)按表2数据采用线性内插法获得：
重复性限
6.2再现性
在再现性条件下获得的两次独立测试结果的绝对差值不大于再现性限（R），超过再现性限（R）的情况不超过5%，再现性限(R)按表3数据采用线性内插法获得：表3再现性限
质量保证和控制
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法标准的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。YS/T746.14-2010
打印日期：2011年2月24日F009
中华人民共和国有色金属www.bzxz.net
行业标准
无铅锡基焊料化学分析方法
第14部分：磷含量的测定
结晶紫-磷钒钼杂多酸分光光度法YS/T746.14--2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数8千字
2011年1月第一版
2011年1月第一次印刷
书号：155066·2-21542定价14.00元如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
