【其他行业标准】 碲化学分析方法 第6部分:铜量的测定 固液分离-火焰原子吸收光谱法

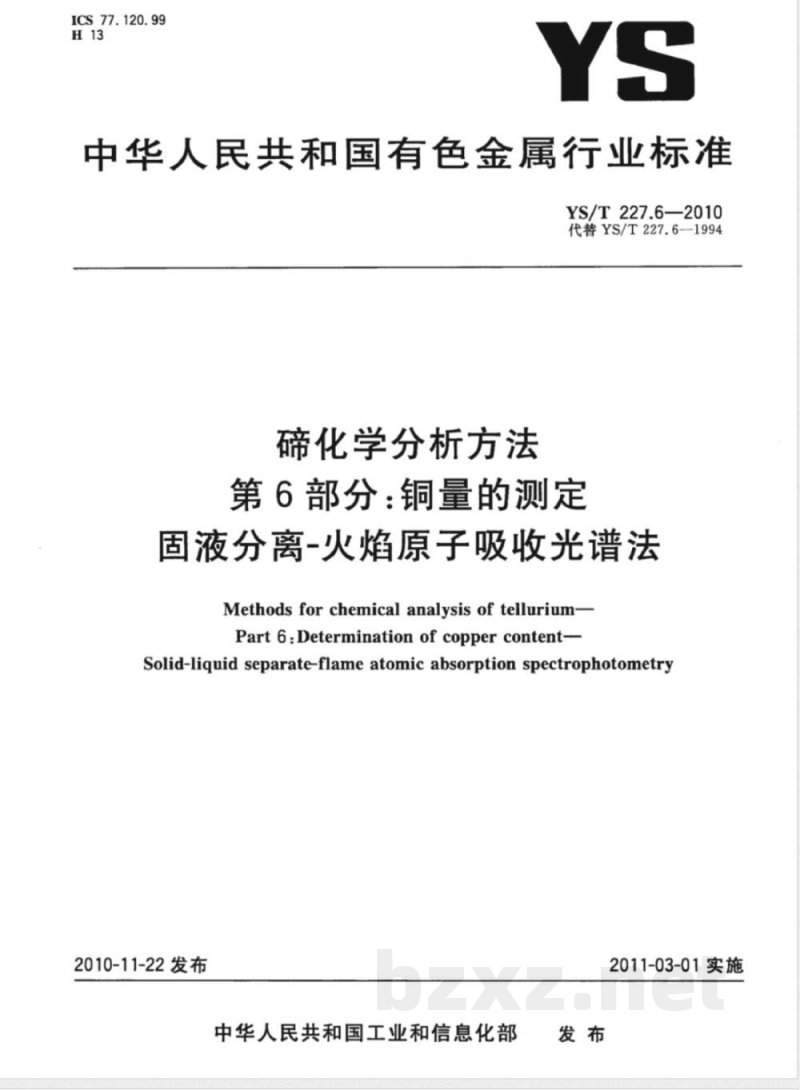

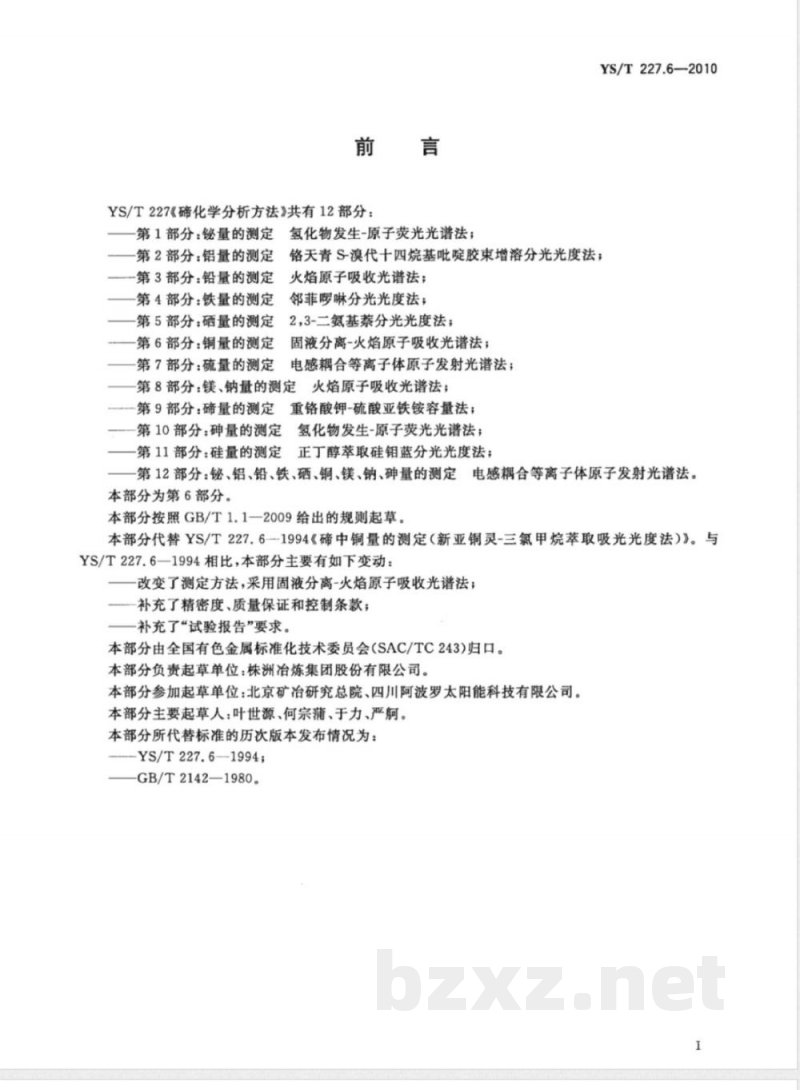

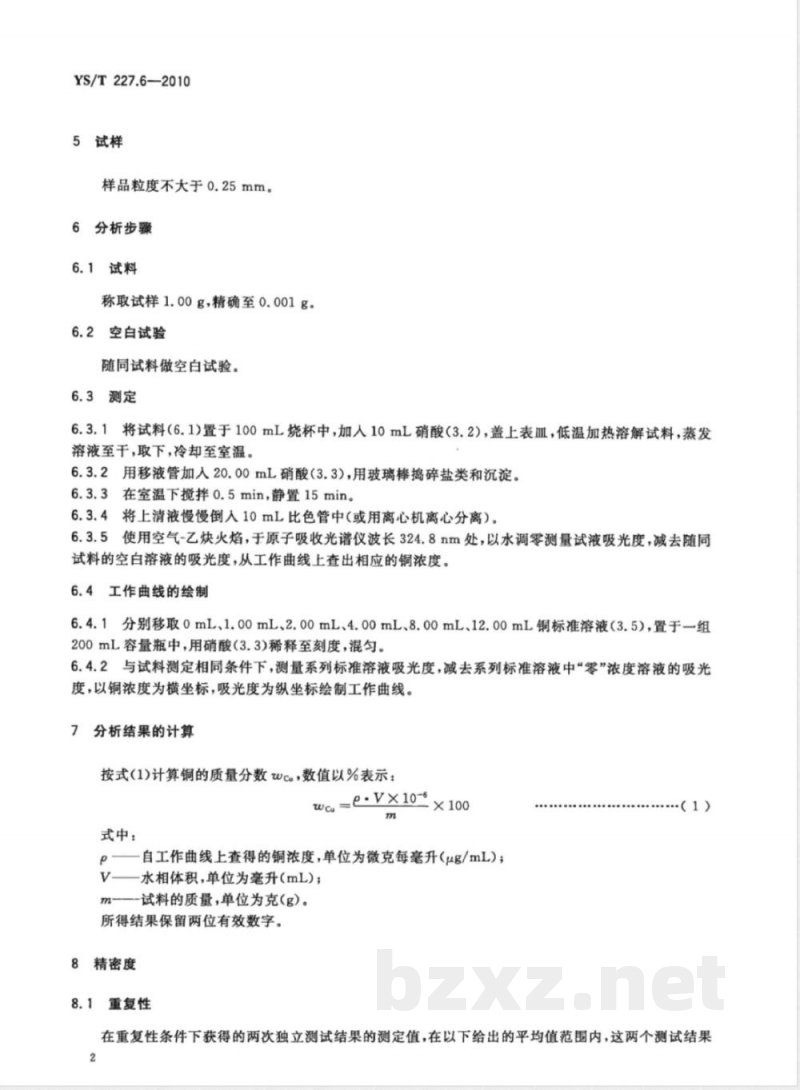

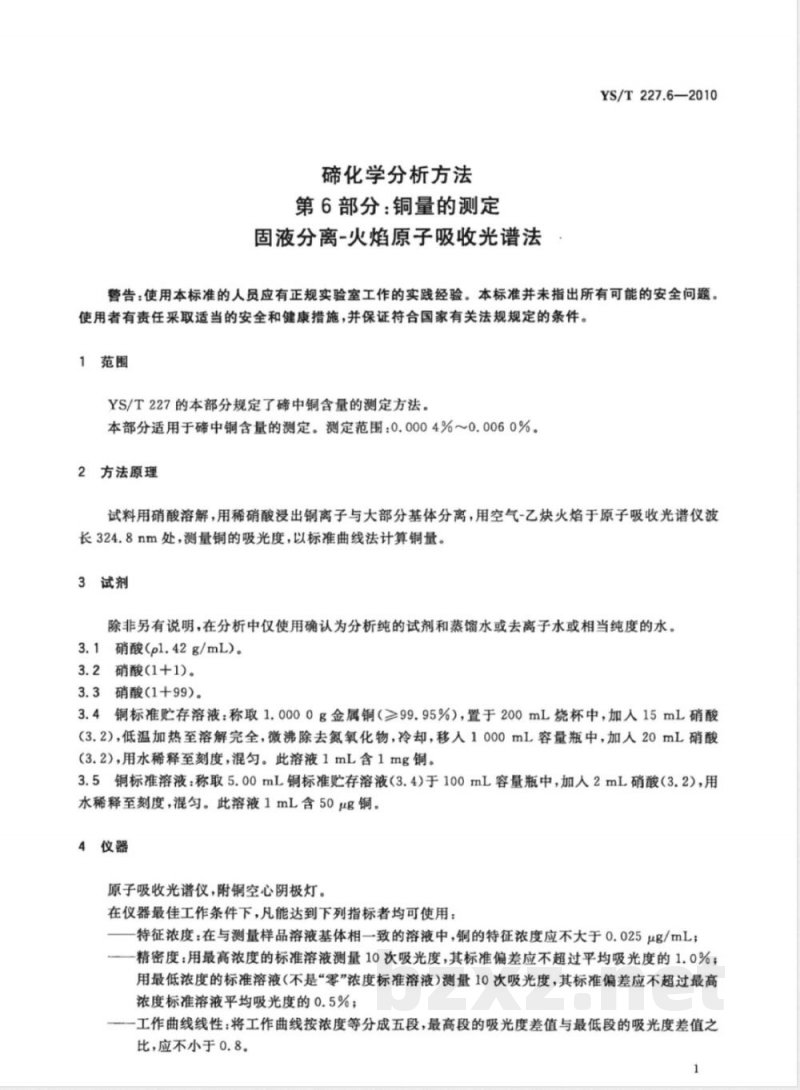

ICS 77.120.99 H13 YS 中华人民共和国有色金属行业标准 YS/T 227.6—2010 代替 YS/T 227.6—1994 碲化学分析方法 第6部分：铜量的测定 固液分离-火焰原子吸收光谱法 Methods for chemical analysis of tellurium—Part 6: Determination of copper content—Solid-liquid separation flame atomic absorption spectrophotometry 2010-11-22发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 YS/T 227《碲化学分析方法》共分为12部分，包括铋、铝、铅、铁、硒、铜、硫、镁、钠、砷、硅及多元素测定等内容。本部分为第6部分：铜量的测定。 本部分按照GB/T 1.1—2009规则起草，代替YS/T 227.6—1994《碲中铜量的测定（新亚铜灵-三氯甲烷萃取吸光光度法）》。主要变化如下： ——改用固液分离-火焰原子吸收光谱法； ——补充精密度、质量保证与控制条款； ——增加“试验报告”要求。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：株洲冶炼集团股份有限公司。 参加单位：北京矿冶研究总院、四川阿波罗太阳能科技有限公司。 主要起草人：叶世源、何宗蒲、于力、严。 警告：使用本标准的人员应具备实验室操作经验，并采取必要的安全与健康防护措施，符合国家相关规定。 1 范围 本部分规定了碲中铜含量的测定方法。适用于碲中铜含量的测定，测定范围为0.0004%～0.0060%。 2 方法原理 试料用硝酸溶解，经稀硝酸浸出使铜离子与大部分基体分离，在空气-乙炔火焰条件下，于原子吸收光谱仪324.8 nm波长处测定铜的吸光度，采用标准曲线法计算铜含量。 3 试剂 除非另有说明，所用试剂均为分析纯，水为去离子水或同等纯度水。 3.1 硝酸（ρ=1.42 g/mL） 3.2 硝酸（1+1） 3.3 硝酸（1+99） 3.4 铜标准贮存溶液：称取1.0000 g金属铜（≥99.95%），用硝酸溶解后定容至1000 mL，每毫升含1 mg铜。 3.5 铜标准溶液：由贮存溶液稀释制得，每毫升含50 μg铜。 4 仪器 原子吸收光谱仪，配铜空心阴极灯。在最佳工作条件下应满足： ——特征浓度不大于0.025 μg/mL； ——高浓度标准溶液测定10次相对标准偏差不超过1.0%； ——低浓度标准溶液测定10次相对标准偏差不超过高浓度的0.5%； ——工作曲线线性良好，最高与最低段吸光度差值比不小于0.8。 5 试样 样品粒度不大于0.25 mm。 6 分析步骤 6.1 试料 称取试样1.00 g，精确至0.001 g。 6.2 空白试验 随同试料进行空白试验。 6.3 测定 6.3.1 将试料置于100 mL烧杯中，加入10 mL硝酸（1+1），盖上表皿，在低温下加热溶解试料，蒸发溶液至干。
