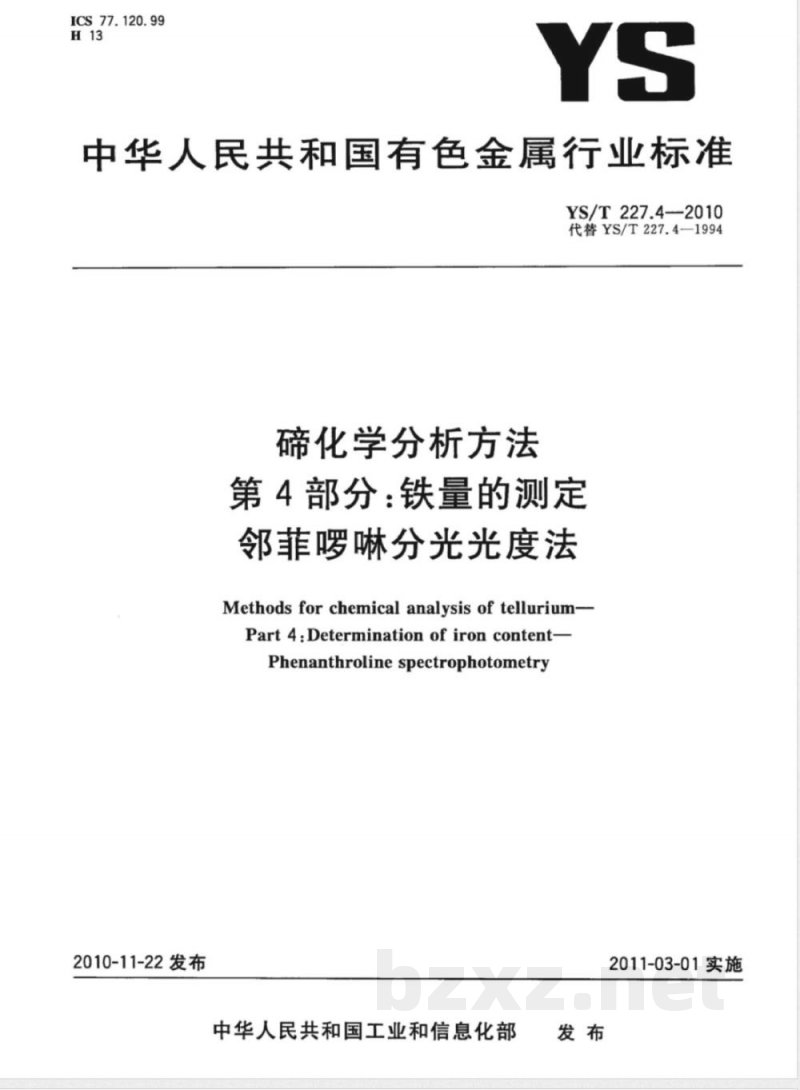

【其他行业标准】 碲化学分析方法 第4部分:铁量的测定 邻菲啰啉分光光度法

ICS77.120.99
中华人民共和国有色金属行业标准YS/T227.4-2010
代替YS/T227.4—1994
碲化学分析方法
第4部分：铁量的测定
邻菲啰啉分光光度法
Methodsforchemicalanalysisoftellurium-Part4:Determinationofironcontent-Phenanthroline spectrophotometry2010-11-22发布
中华人民共和国工业和信息化部发布
2011-03-01实施

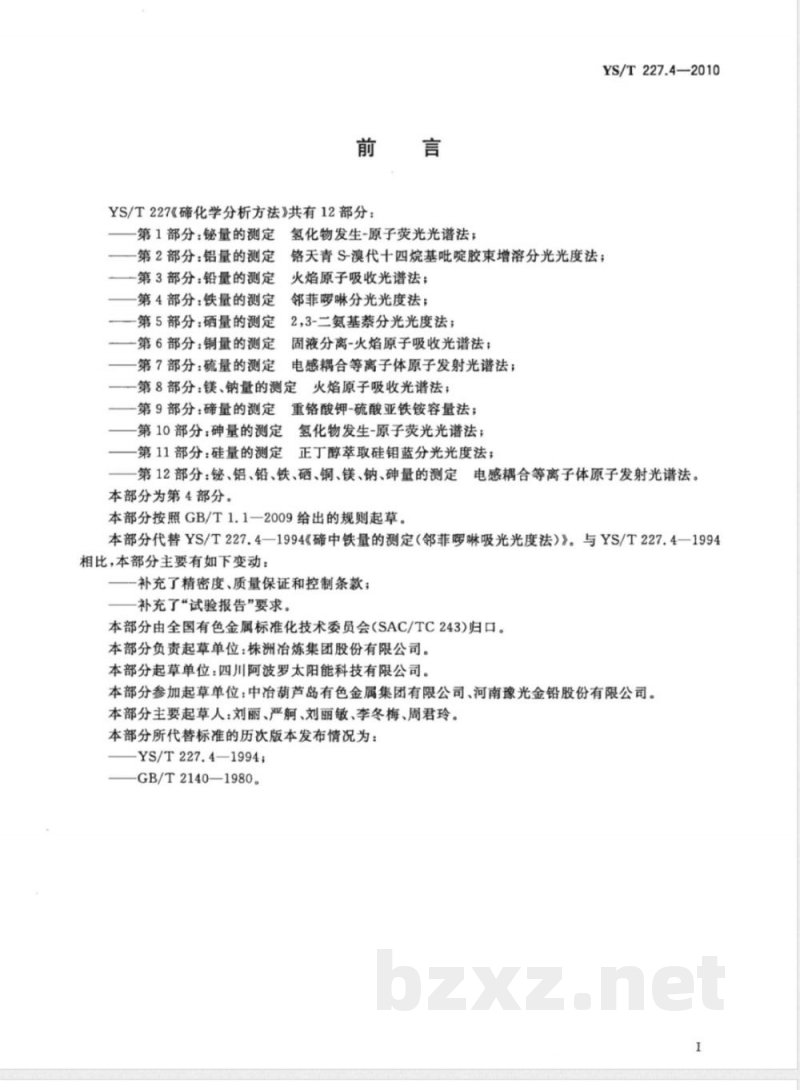

YS/T227《碲化学分析方法》共有12部分：第1部分：铋量的测定
第2部分：铝量的测定
一第3部分：铅量的测定
第4部分：铁量的测定
第5部分：硒量的测定
一第6部分：铜量的测定
第7部分：硫量的测定
氢化物发生-原子荧光光谱法；
YS/T227.4—2010
铬天青S-溴代十四烷基吡啶胶束增溶分光光度法；火焰原子吸收光谱法；
邻菲哆啉分光光度法；
2,3-二氨基萘分光光度法；
固液分离-火焰原子吸收光谱法；电感耦合等离子体原子发射光谱法；第8部分：镁、钠量的测定火焰原子吸收光谱法；一第9部分：碲量的测定
重铬酸钾-硫酸亚铁铵容量法；
第10部分：砷量的测定氢化物发生-原子荧光光谱法；第11部分：硅量的测定
正丁醇萃取硅钼蓝分光光度法；第12部分：铋、铝、铅、铁、硒、铜、镁、钠、砷量的测定电感耦合等离子体原子发射光谱法。本部分为第4部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替YS/T227.4—1994《碲中铁量的测定（邻菲啰啉吸光光度法）》。与YS/T227.4一1994相比，本部分主要有如下变动：补充了精密度、质量保证和控制条款；补充了“试验报告”要求。
本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分负责起草单位：株洲冶炼集团股份有限公司。本部分起草单位：四川阿波罗太阳能科技有限公司。本部分参加起草单位：中冶葫芦岛有色金属集团有限公司、河南豫光金铅股份有限公司。本部分主要起草人：刘丽、严、刘丽敏、李冬梅、周君玲。本部分所代替标准的历次版本发布情况为：YS/T227.4—1994；
GB/T2140—1980。

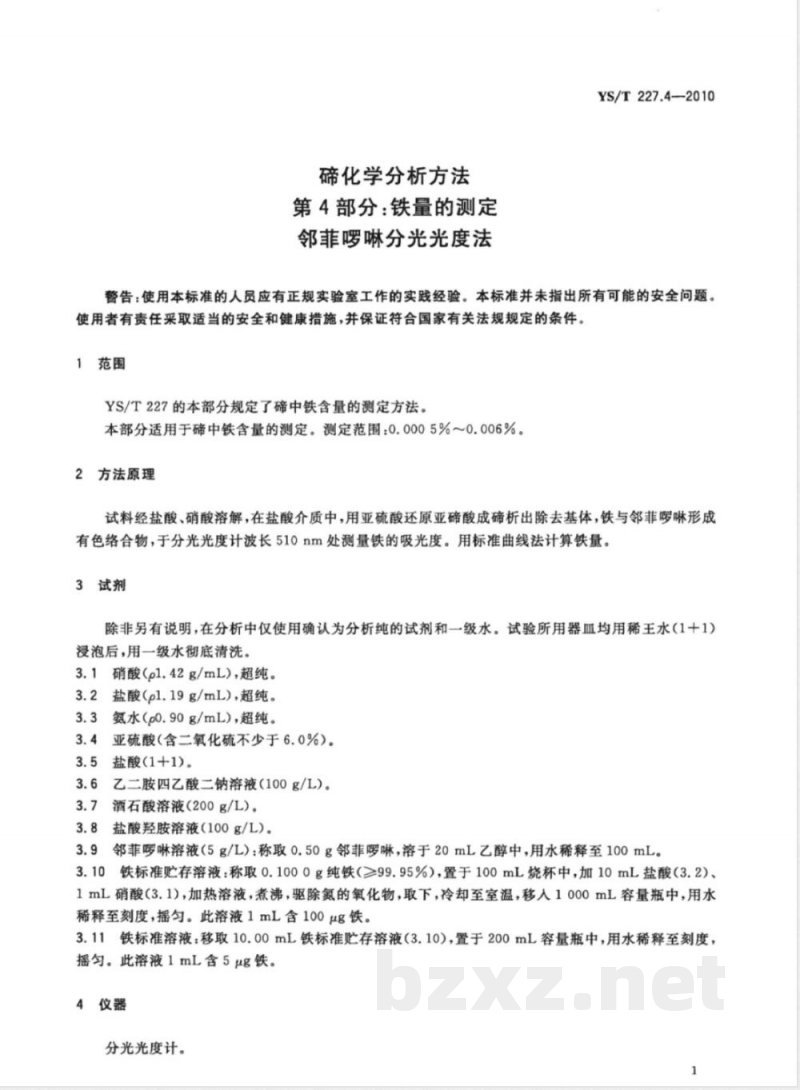

碲化学分析方法
第4部分：铁量的测定
邻菲啰啉分光光度法
YS/T227.4—2010
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
YS/T227的本部分规定了确中铁含量的测定方法。本部分适用于碲中铁含量的测定。测定范围：0.0005%~0.006%。2方法原理
试料经盐酸、硝酸溶解，在盐酸介质中，用亚硫酸还原亚碲酸成碲析出除去基体，铁与邻菲啰形成有色络合物，于分光光度计波长510nm处测量铁的吸光度。用标准曲线法计算铁量。3试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和一级水。试验所用器血均用稀王水（1十1）浸泡后，用一级水彻底清洗。
3.1硝酸（el.42g/mL)，超纯。
3.2盐酸（pl.19g/mL)，超纯。
3.3氮水（p0.90g/mL），超纯。3.4
亚硫酸（含二氧化硫不少于6.0%）。3.5盐酸(1+1)。
乙二胺四乙酸二钠溶液（100g/L）。3.7酒石酸溶液（200g/L）。Www.bzxZ.net
盐酸羟胺溶液（100g/L）。
邻菲啰啉溶液（5g/L）：称取0.50g邻菲啰啉，溶于20mL乙醇中，用水稀释至100mL。3.10铁标准贮存溶液：称取0.1000g纯铁（≥99.95%），置于100mL烧杯中，加10mL盐酸（3.2）、1mL硝酸（3.1)，加热溶液，煮沸，驱除氮的氧化物，取下，冷却至室温，移入1000mL容量瓶中，用水稀释至刻度，摇匀。此溶液1mL含100μg铁。3.11铁标准溶液：移取10.00mL铁标准贮存溶液（3.10），置于200mL容量瓶中，用水稀释至刻度，摇匀。此溶液1mL含5μg铁。
4仪器
分光光度计。
YS/T227.4—2010

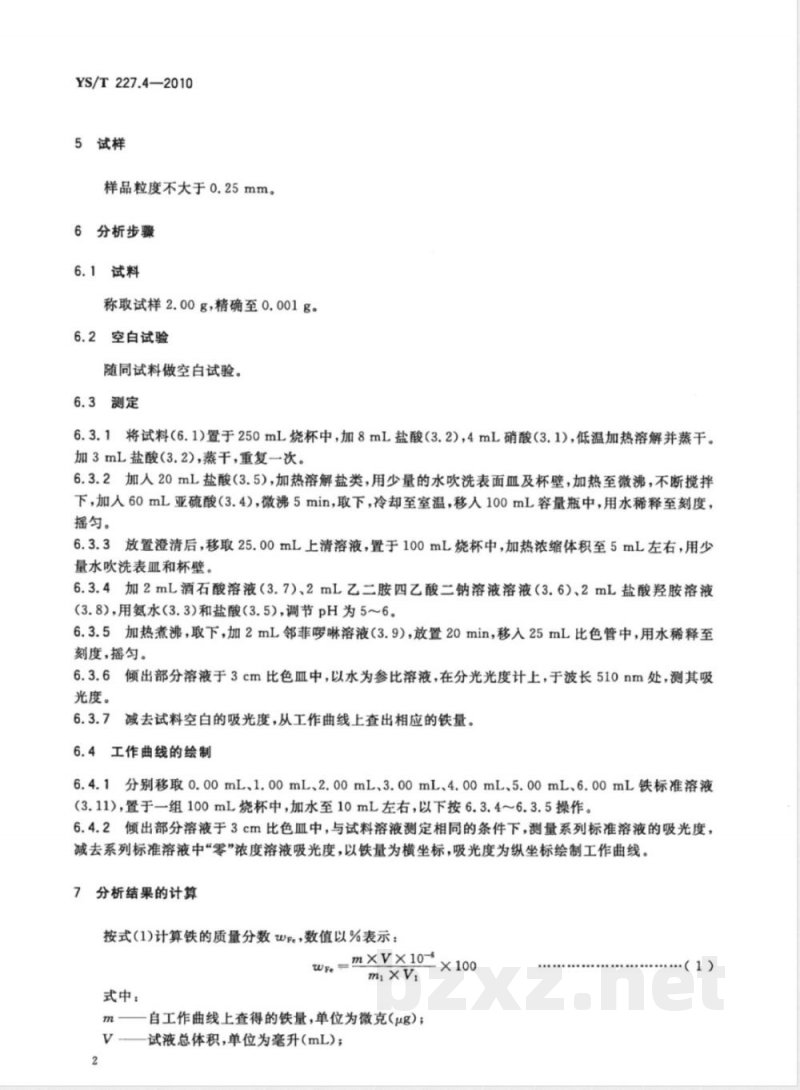

5试样
样品粒度不大于0.25mm。
6分析步骤
6.1试料
称取试样2.00g，精确至0.001g。6.2空白试验
随同试料做空白试验。
6.3测定
6.3.1将试料（6.1)置于250mL烧杯中，加8mL盐酸（3.2)，4mL硝酸（3.1)，低温加热溶解并蒸干。加3mL盐酸（3.2)，蒸干，重复一次。6.3.2加人20mL盐酸（3.5），加热溶解盐类，用少量的水吹洗表面血及杯壁，加热至微沸，不断搅拌下，加入60mL亚硫酸（3.4），微沸5min，取下，冷却至室温，移入100mL容量瓶中，用水稀释至刻度，摇匀。
6.3.3放置澄清后，移取25.00mL上清溶液，置于100mL烧杯中，加热浓缩体积至5mL左右，用少量水吹洗表皿和杯壁。
6.3.4加2mL酒石酸溶液（3.7）、2mL乙二胺四乙酸二钠溶液溶液（3.6）、2mL盐酸羟胺溶液(3.8)，用氨水（3.3)和盐酸（3.5）)，调节pH为5～6。6.3.5加热煮沸，取下，加2mL邻菲哆啉溶液（3.9），放置20min，移入25mL比色管中，用水稀释至刻度，摇匀。
6.3.6倾出部分溶液于3cm比色血中，以水为参比溶液，在分光光度计上，于波长510nm处，测其吸光度。
6.3.7减去试料空白的吸光度，从工作曲线上查出相应的铁量。6.4工作曲线的绘制
6.4.1分别移取0.00mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL、6.00mL铁标准溶液(3.11)，置于一组100mL烧杯中，加水至10mL左右，以下按6.3.4～6.3.5操作。6.4.2倾出部分溶液于3cm比色血中，与试料溶液测定相同的条件下，测量系列标准溶液的吸光度，减去系列标准溶液中“零”浓度溶液吸光度，以铁量为横坐标，吸光度为纵坐标绘制工作曲线。7分析结果的计算
按式（1)计算铁的质量分数WFe，数值以%表示：wr.=mxVXV0×100
式中：
m一自工作曲线上查得的铁量，单位为微克（μg）；V—试液总体积，单位为毫升(mL)；2
（1）

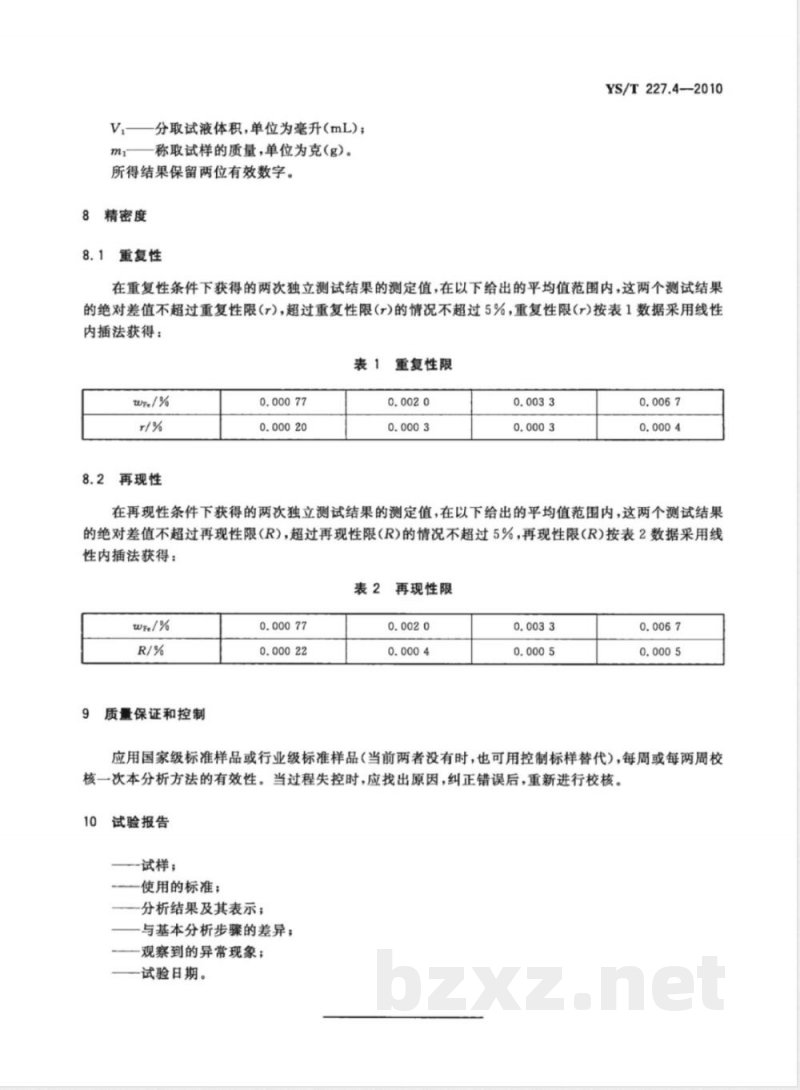

分取试液体积，单位为毫升（mL）；V
一称取试样的质量，单位为克（g）。所得结果保留两位有效数字。
8精密度
8.1重复性
YS/T227.4—2010
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）的情况不超过5%，重复性限（r）按表1数据采用线性内插法获得：
8.2再现性
重复性限
在再现性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R）的情况不超过5%，再现性限（R）按表2数据采用线性内插法获得：
再现性限
质量保证和控制
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。试验报告
-试样；
使用的标准；
分析结果及其表示；
与基本分析步骤的差异；
一观察到的异常现象；
试验日期。
YS/T227.4-2010
中华人民共和国有色金属
行业标准
碲化学分析方法
第4部分：铁量的测定
邻菲啰啉分光光度法
YS/T227.4—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
5字数8千字
2011年1月第一版
2011年1月第一次印刷
书号：155066·2-21508
3定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
