【其他行业标准】 氧化镓

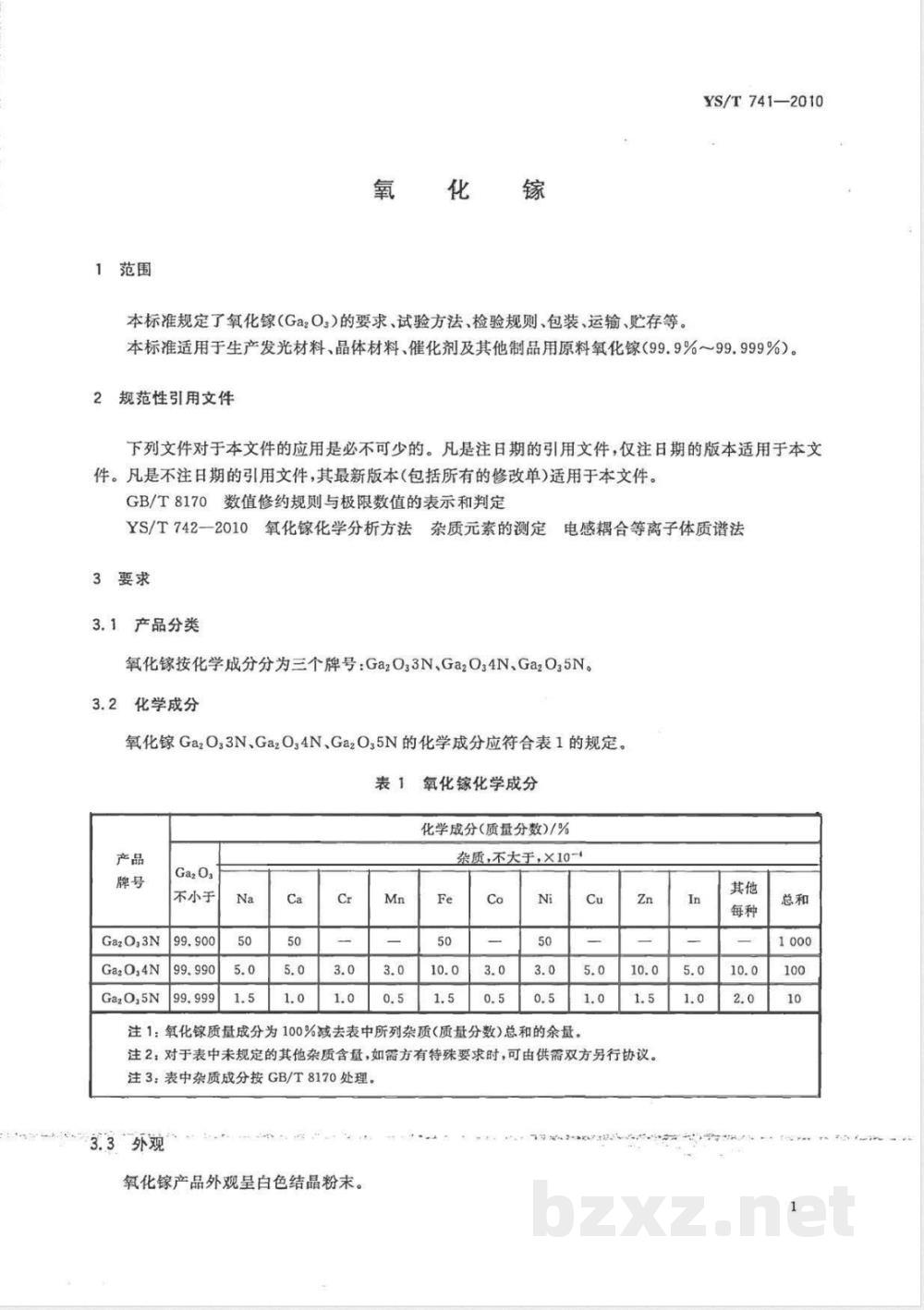

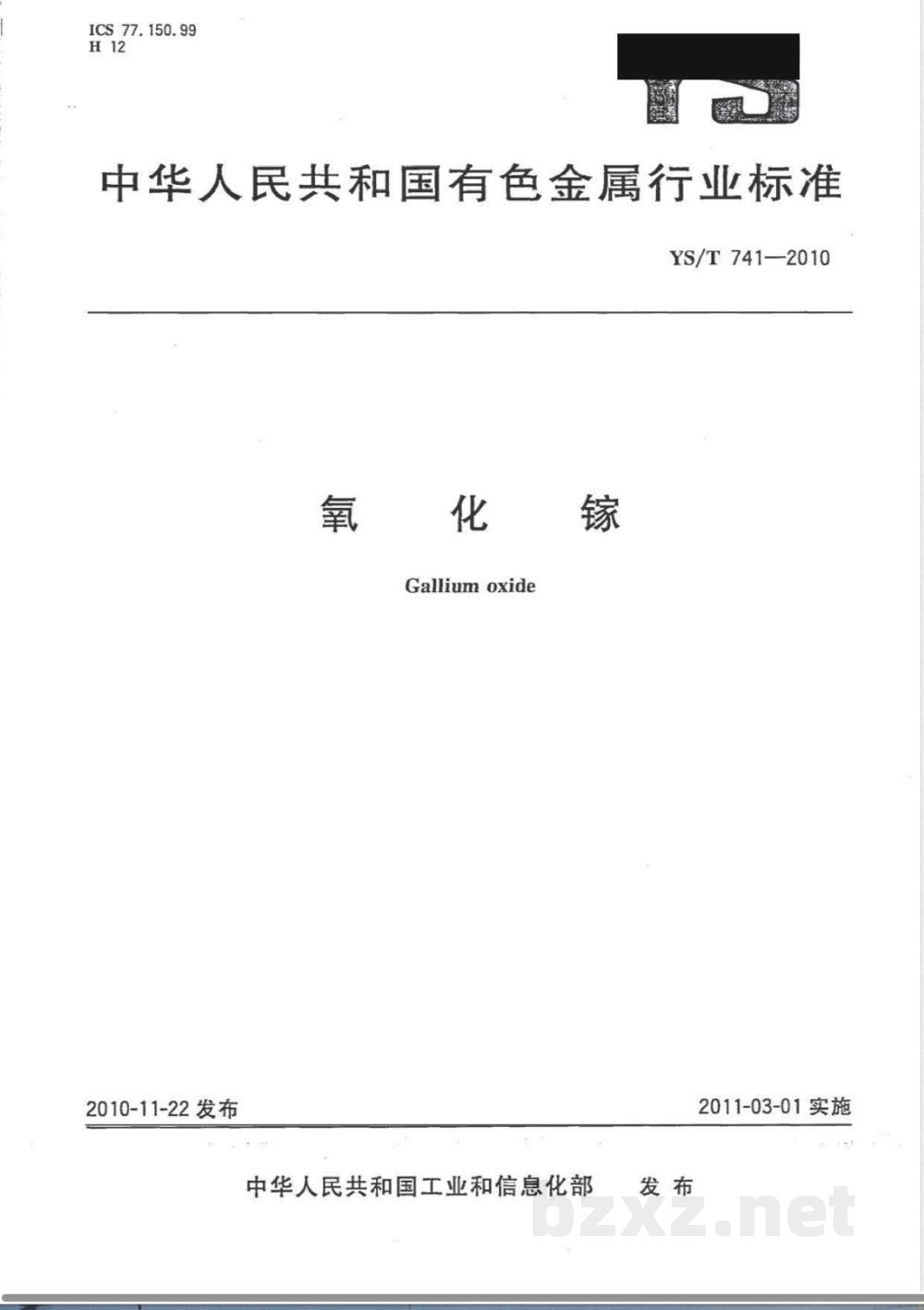

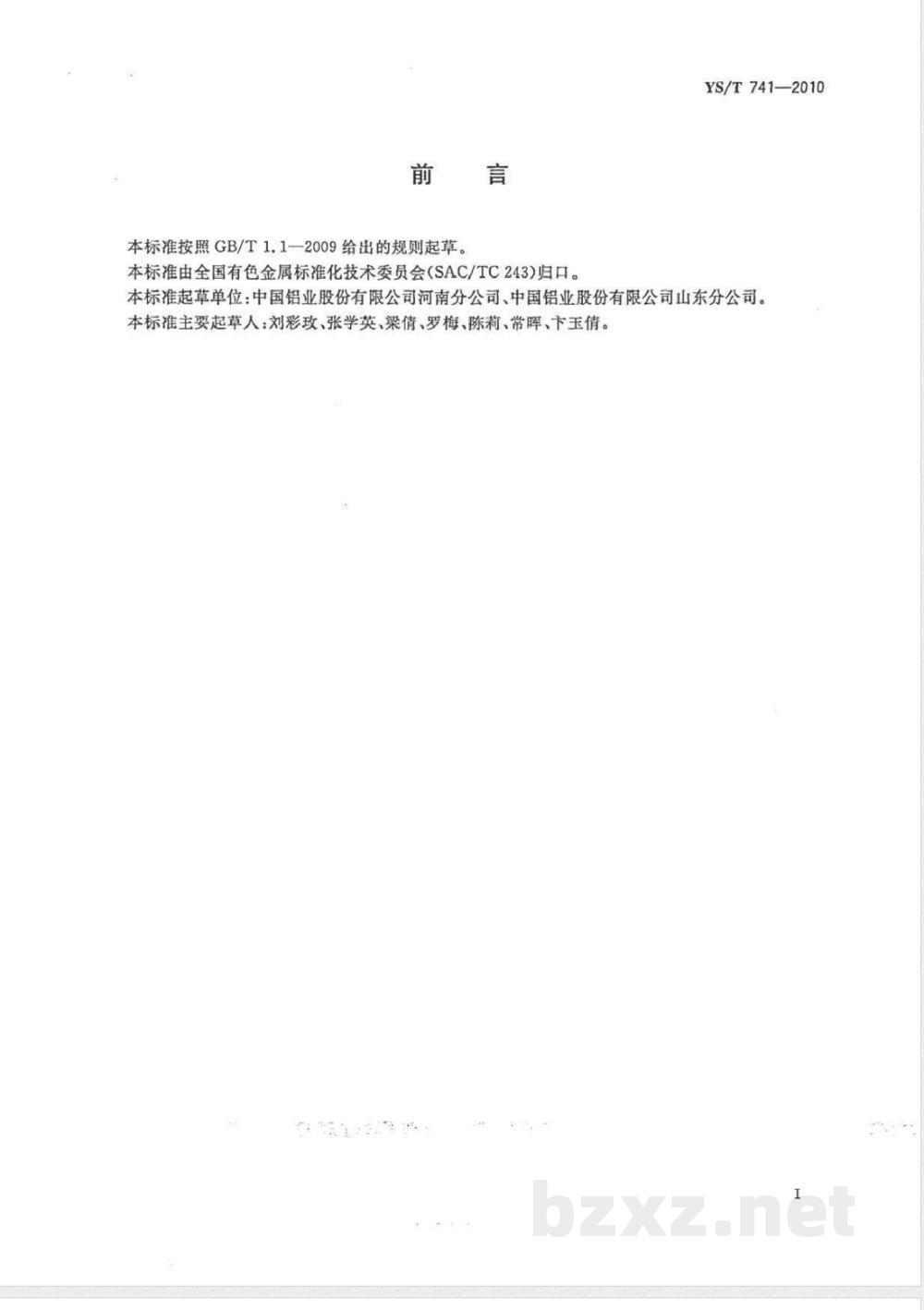

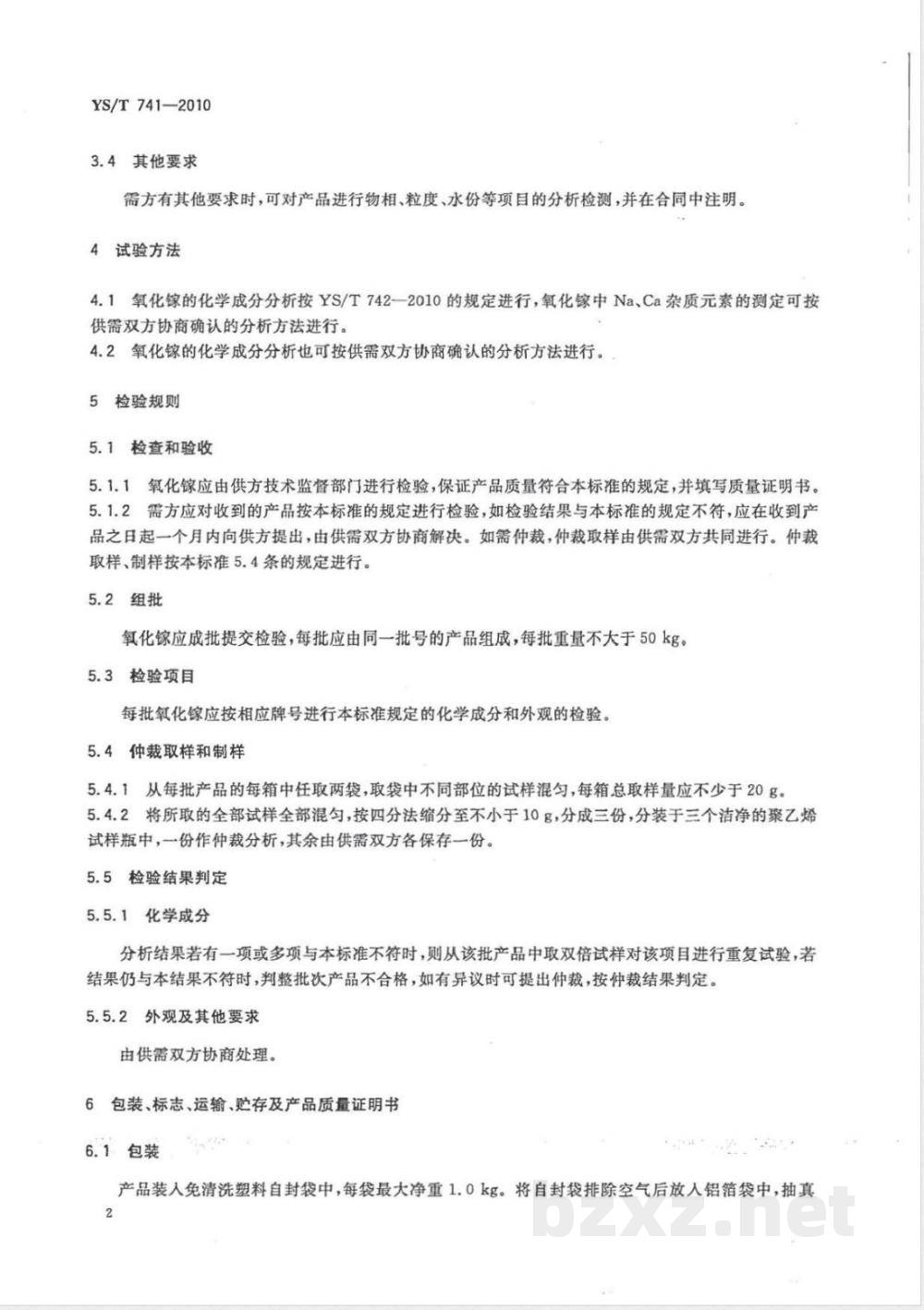

ICS 77.150.99 H12 中华人民共和国有色金属行业标准 YS/T 741—2010 氧化镓 Gallium oxide 2010-11-22 发布 中华人民共和国工业和信息化部 发布 2011-03-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：中国铝业股份有限公司河南分公司、中国铝业股份有限公司山东分公司。 本标准主要起草人：刘彩玫、张学英、梁倩、罗梅、陈莉、常晖、卡玉倩。 1 范围 本标准规定了氧化镓（Ga2O3）的要求、试验方法、检验规则、包装、运输及贮存等内容。 本标准适用于生产发光材料、晶体材料、催化剂及其他制品用原料氧化镓（纯度99.9%～99.999%）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 YS/T 742—2010 氧化镓化学分析方法 杂质元素的测定 电感耦合等离子体质谱法 3 要求 3.1 产品分类 氧化镓按化学成分分为三个牌号：Ga2O3-3N、Ga2O3-4N、Ga2O3-5N。 3.2 化学成分 各牌号氧化镓的化学成分应符合表1规定。 表1 化学成分（质量分数/%） 主成分Ga2O3：≥99.900（3N）、≥99.990（4N）、≥99.999（5N） 杂质控制（×10⁻⁴）：Na、Ca、Cr、Mn、Fe、Co、Ni、Cu、Zn、In及其他杂质均有相应限量要求 其中其他杂质单项及总量亦受限（详见标准表格） 注： 1）氧化镓质量分数为100%减去表中杂质总和的余量； 2）未规定杂质如有特殊要求可由供需双方协商； 3）杂质成分按 GB/T 8170 处理。 3.3 外观 产品外观应为白色结晶粉末。 3.4 其他要求 如需方有特殊要求，可对物相、粒度、水分等指标进行检测，并在合同中约定。 4 试验方法 4.1 化学成分分析按 YS/T 742—2010 进行，Na、Ca 等杂质可由供需双方协商确定方法。 4.2 其他分析方法亦可由供需双方协商确定。 5 检验规则 5.1 检查和验收 产品由供方检验并出具质量证明书；需方可复验，不符合标准时应在一个月内提出异议，由双方协商处理或进行仲裁检验。 5.2 组批 产品按批提交检验，每批由同一批号产品组成，每批重量不大于50 kg。 5.3 检验项目 按相应牌号进行化学成分及外观检验。 5.4 仲裁取样 每箱随机取样混合，四分法缩分至不少于10 g，分装三份，一份仲裁，两份双方保存。 5.5 判定规则 化学成分不合格时可加倍复检，仍不合格则判该批不合格；外观及其他问题由双方协商处理。 6 包装、标志、运输及贮存 6.1 包装 产品采用塑料自封袋、铝箔袋及外箱多层包装，每袋净重不超过1.0 kg，每箱不超过10 kg。 6.2 标志 包装应标明：供方名称、产品名称及牌号、批号、净重、出厂日期及标准编号。 6.3 运输与贮存 应保证产品在运输与贮存过程中不受污染与变质。
