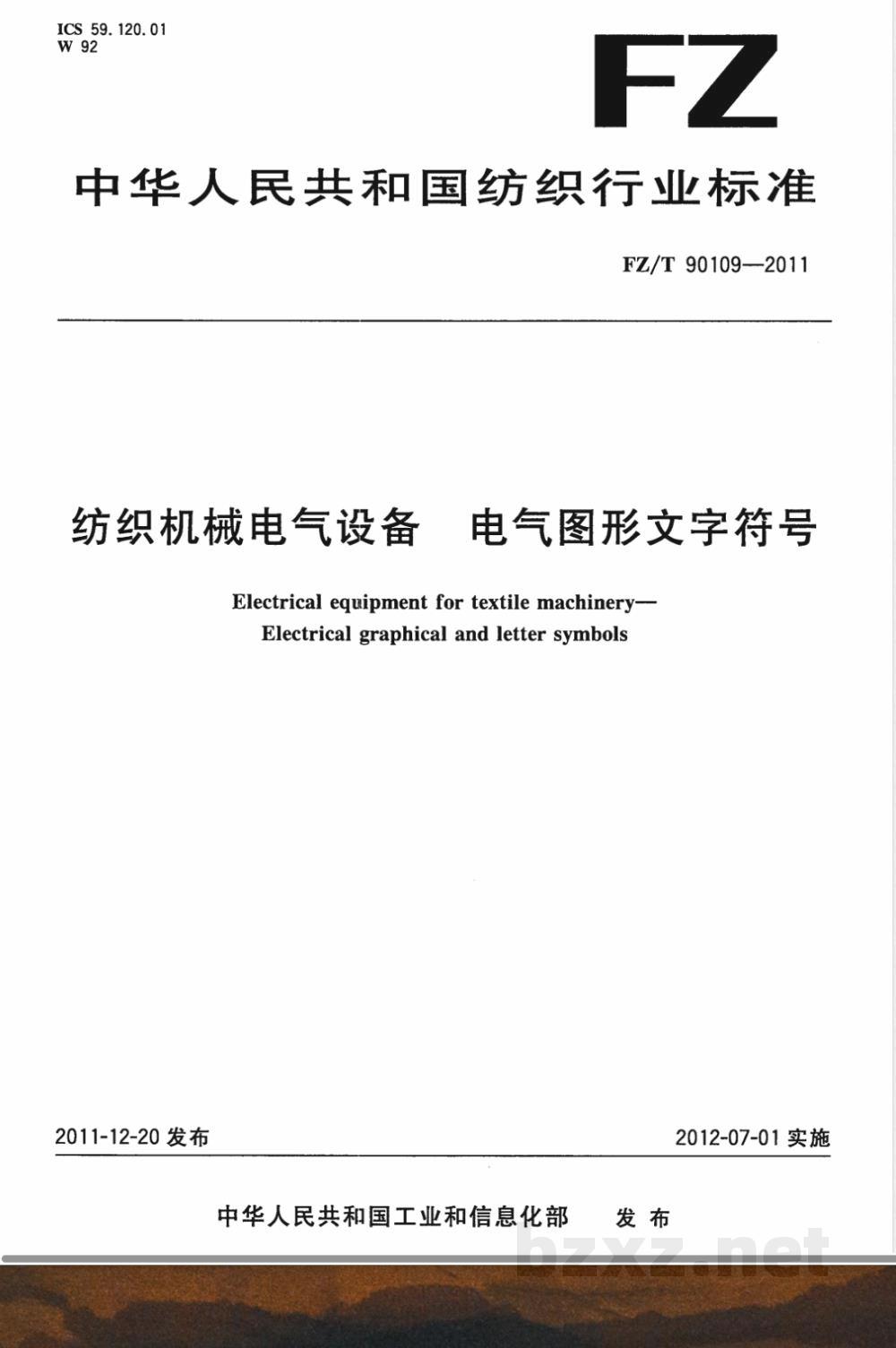

ICS 59. 120. 01
中华人民共和国纺织行业标准
FZ/T90109-2011
纺织机械电气设备
电气图形文字符号
Electrical equipment for textile machinery-Electrical graphical and letter symbols2011-12-20 发布
中华人民共和国工业和信息化部发布
2012-07-01实施

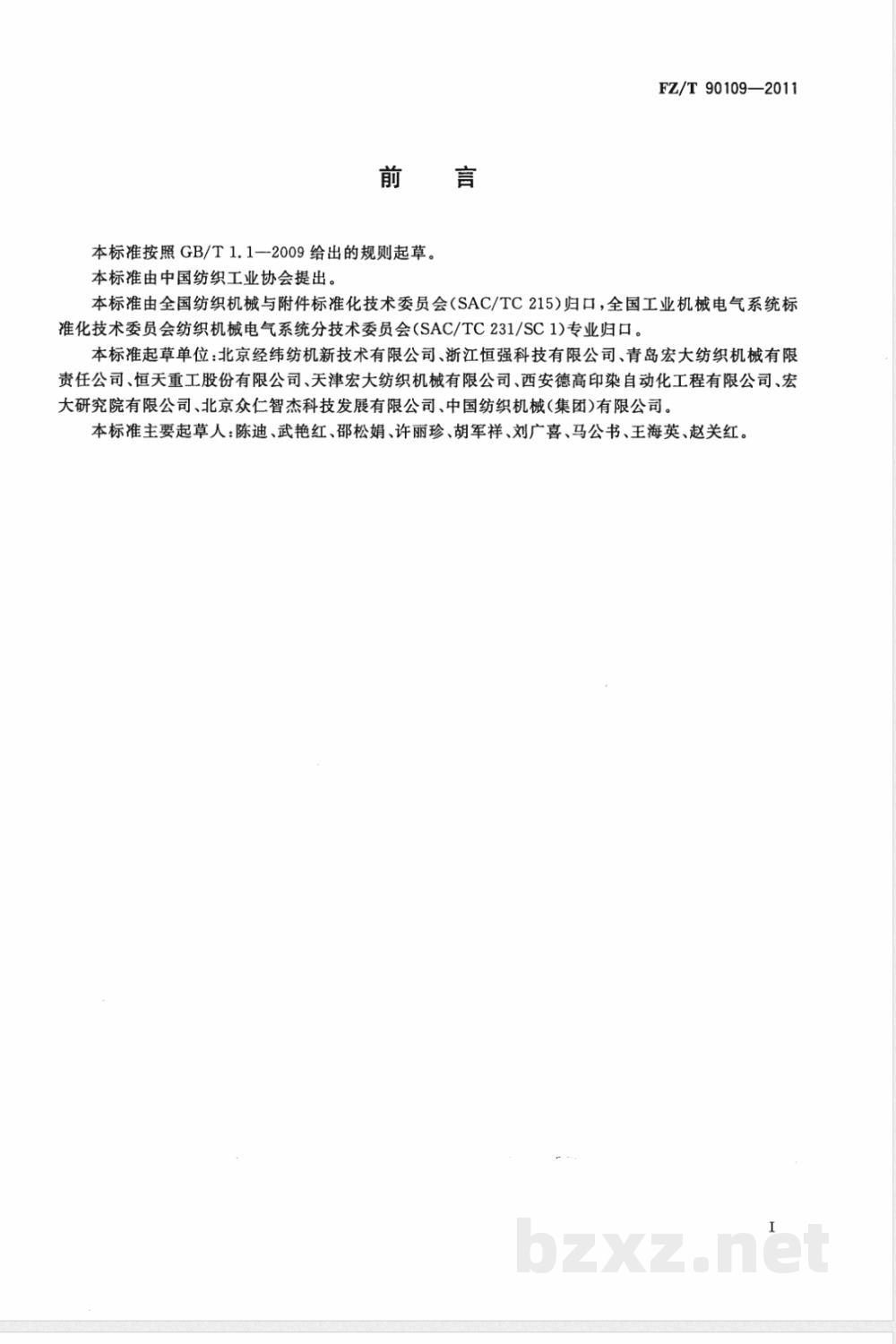

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业协会提出。FZ/T 90109—2011
本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：北京经纬纺机新技术有限公司、浙江恒强科技有限公司、青岛宏大纺织机械有限责任公司、恒天重工股份有限公司、天津宏大纺织机械有限公司、西安德高印染自动化工程有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司、中国纺织机械（集团)有限公司。本标准主要起草人：陈迪、武艳红、邵松娟、许丽珍、胡军祥、刘广喜、马公书、王海英、赵关红。I

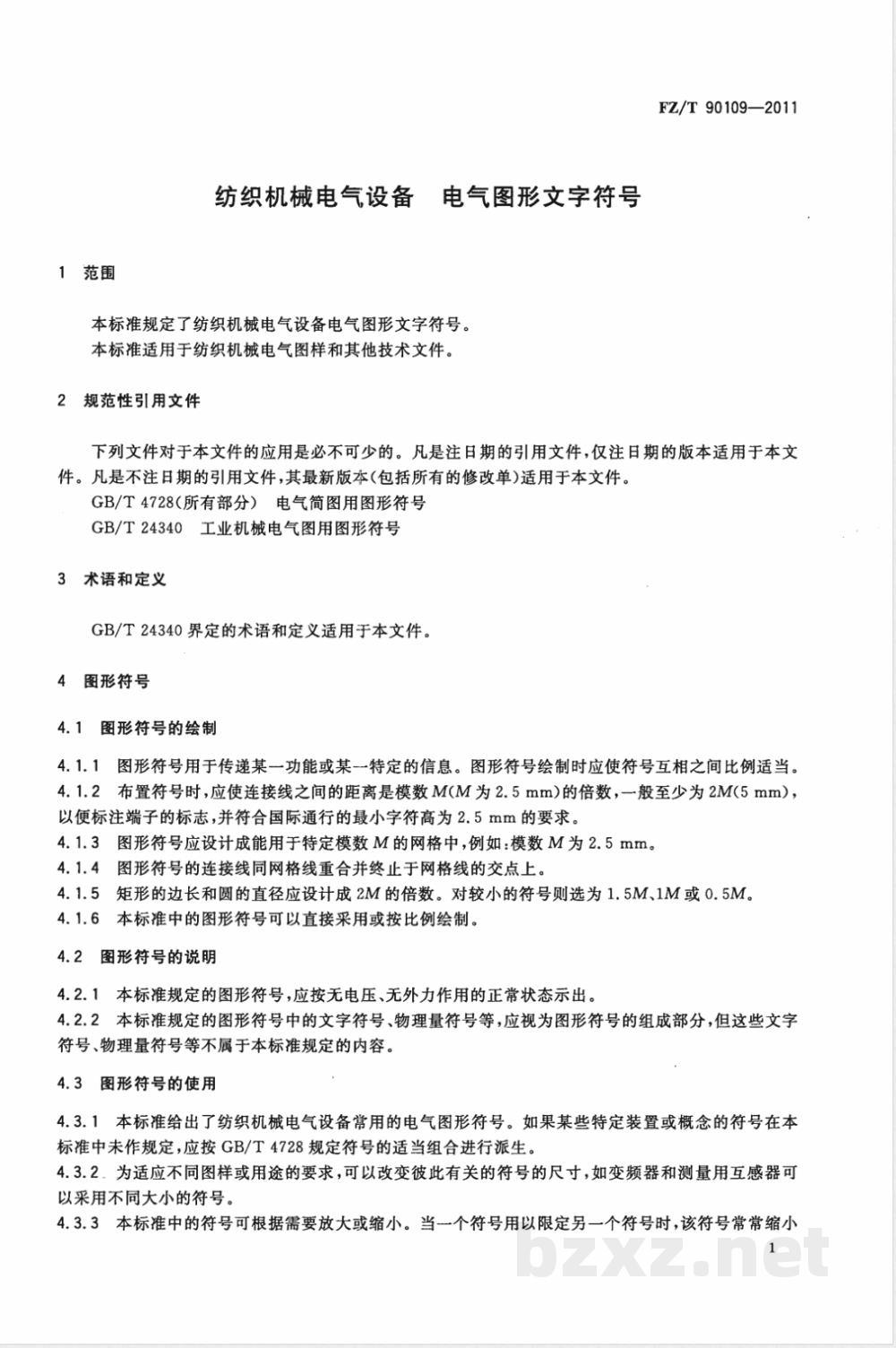

1范围
纺织机械电气设备电气图形文字符号本标准规定了纺织机械电气设备电气图形文字符号。本标准适用于纺织机械电气图样和其他技术文件。2规范性引用文件
FZ/T90109—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T4728（所有部分）电气简图用图形符号GB/T24340工业机械电气图用图形符号3术语和定义
GB/T24340界定的术语和定义适用于本文件。4图形符号
4.1图形符号的绘制
4.1.1图形符号用于传递某一功能或某--特定的信息。图形符号绘制时应使符号互相之间比例适当。4.1.2布置符号时，应使连接线之间的距离是模数M(M为2.5mm）的倍数，一般至少为2M(5mm），以便标注端子的标志，并符合国际通行的最小字符高为2.5mm的要求，4.1.3图形符号应设计成能用于特定模数M的网格中，例如：模数M为2.5mm。4.1.4图形符号的连接线同网格线重合并终止于网格线的交点上。4.1.5矩形的边长和圆的直径应设计成2M的倍数。对较小的符号则选为1.5M、1M或0.5M。4.1.6本标准中的图形符号可以直接采用或按比例绘制。4.2图形符号的说明
4.2.1本标准规定的图形符号，应按无电压、无外力作用的正常状态示出。4.2.2本标准规定的图形符号中的文字符号、物理量符号等，应视为图形符号的组成部分，但这些文字符号、物理量符号等不属于本标准规定的内容。4.3图形符号的使用
4.3.1本标准给出了纺织机械电气设备常用的电气图形符号。如果某些特定装置或概念的符号在本标准中未作规定，应按GB/T4728规定符号的适当组合进行派生。4.3.2.为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如变频器和测量用互感器可以采用不同大小的符号。
4.3.3本标准中的符号可根据需要放大或缩小。当一个符号用以限定另一个符号时，该符号常常缩小1
FZ/T 90109-2011

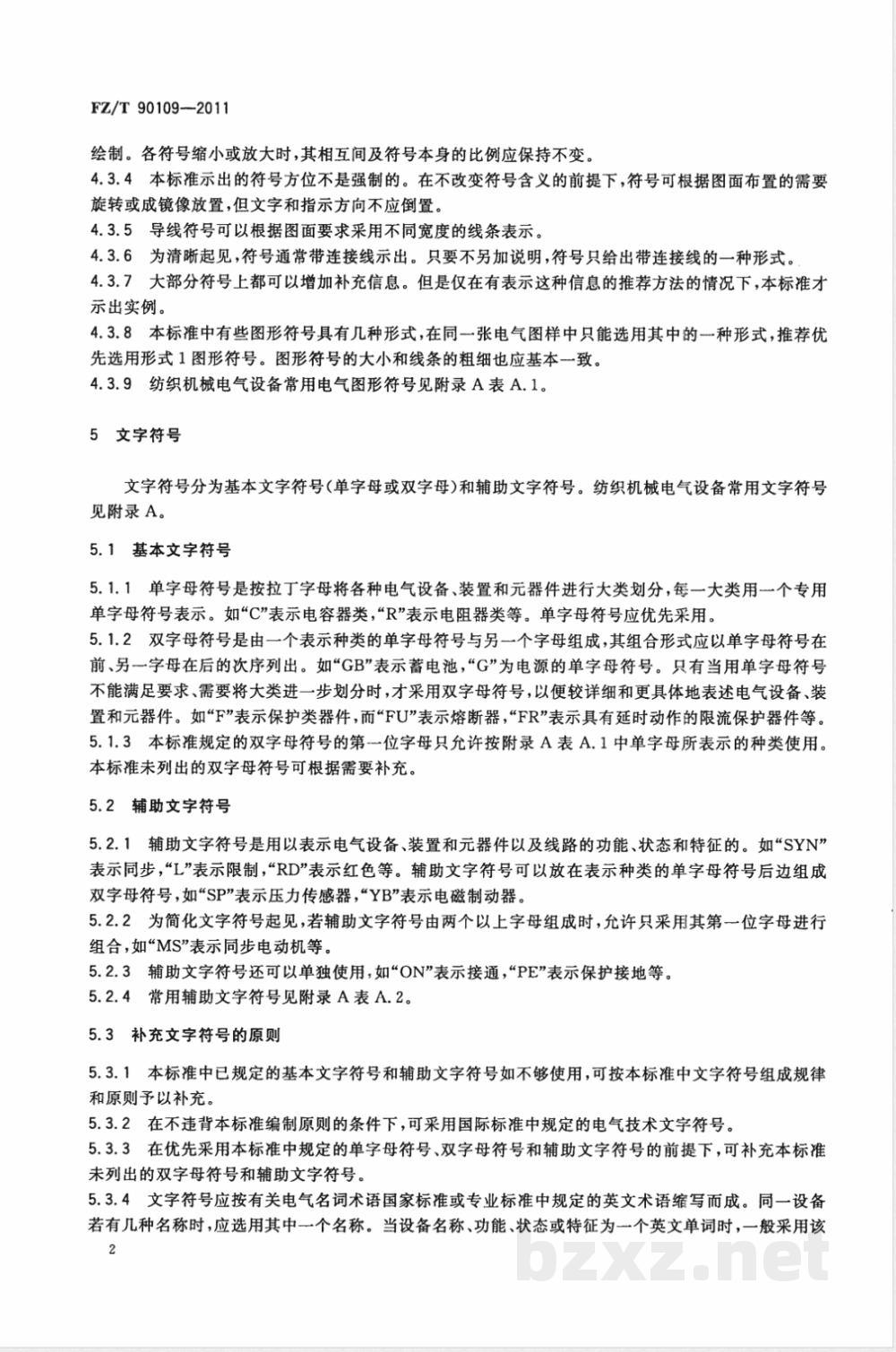

绘制。各符号缩小或放大时，其相互间及符号本身的比例应保持不变。4.3.4本标准示出的符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不应倒置。4.3.5导线符号可以根据图面要求采用不同宽度的线条表示。4.3.6为清晰起见，符号通常带连接线示出。只要不另加说明，符号只给出带连接线的一种形式。4.3.7大部分符号上都可以增加补充信息。但是仅在有表示这种信息的推荐方法的情况下，本标准才示出实例。
4.3.8本标准中有些图形符号具有几种形式，在同一张电气图样中只能选用其中的一种形式，推荐优先选用形式1图形符号。图形符号的大小和线条的粗细也应基本一致。4.3.9纺织机械电气设备常用电气图形符号见附录A表A.1。5文字符号
文字符号分为基本文字符号（单字母或双字母)和辅助文字符号。纺织机械电气设备常用文字符号见附录A。
5.1基本文字符号
5.1.1单字母符号是按拉丁字母将各种电气设备、装置和元器件进行大类划分，每一大类用一个专用单字母符号表示。如“C”表示电容器类，“R”表示电阻器类等。单字母符号应优先采用。5.1.2双字母符号是由一个表示种类的单字母符号与另一个字母组成，其组合形式应以单字母符号在前、另字母在后的次序列出。如“GB”表示蓄电池，“G”为电源的单字母符号。只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。如“F”表示保护类器件，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。5.1.3本标准规定的双字母符号的第一位字母只允许按附录A表A.1中单字母所表示的种类使用。本标准未列出的双字母符号可根据需要补充。5.2辅助文字符号
5.2.1辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。如“SYN”表示同步，“L”表示限制，“RD”表示红色等。辅助文字符号可以放在表示种类的单字母符号后边组成双字母符号，如“SP”表示压力传感器，“YB”表示电磁制动器。5.2.2为简化文字符号起见，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等。5.2.3辅助文字符号还可以单独使用，如“ON”表示接通，“PE”表示保护接地等。5.2.4常用辅助文字符号见附录A表A.2。5.3补充文字符号的原则
5.3.1本标准中已规定的基本文字符号和辅助文字符号如不够使用，可按本标准中文字符号组成规律和原则予以补充。
5.3.2在不违背本标准编制原则的条件下，可采用国际标准中规定的电气技术文字符号。5.3.3在优先采用本标准中规定的单字母符号、双字母符号和辅助文字符号的前提下，可补充本标准未列出的双学母符号和辅助文学符号。5.3.4文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该2
FZ/T 901092011

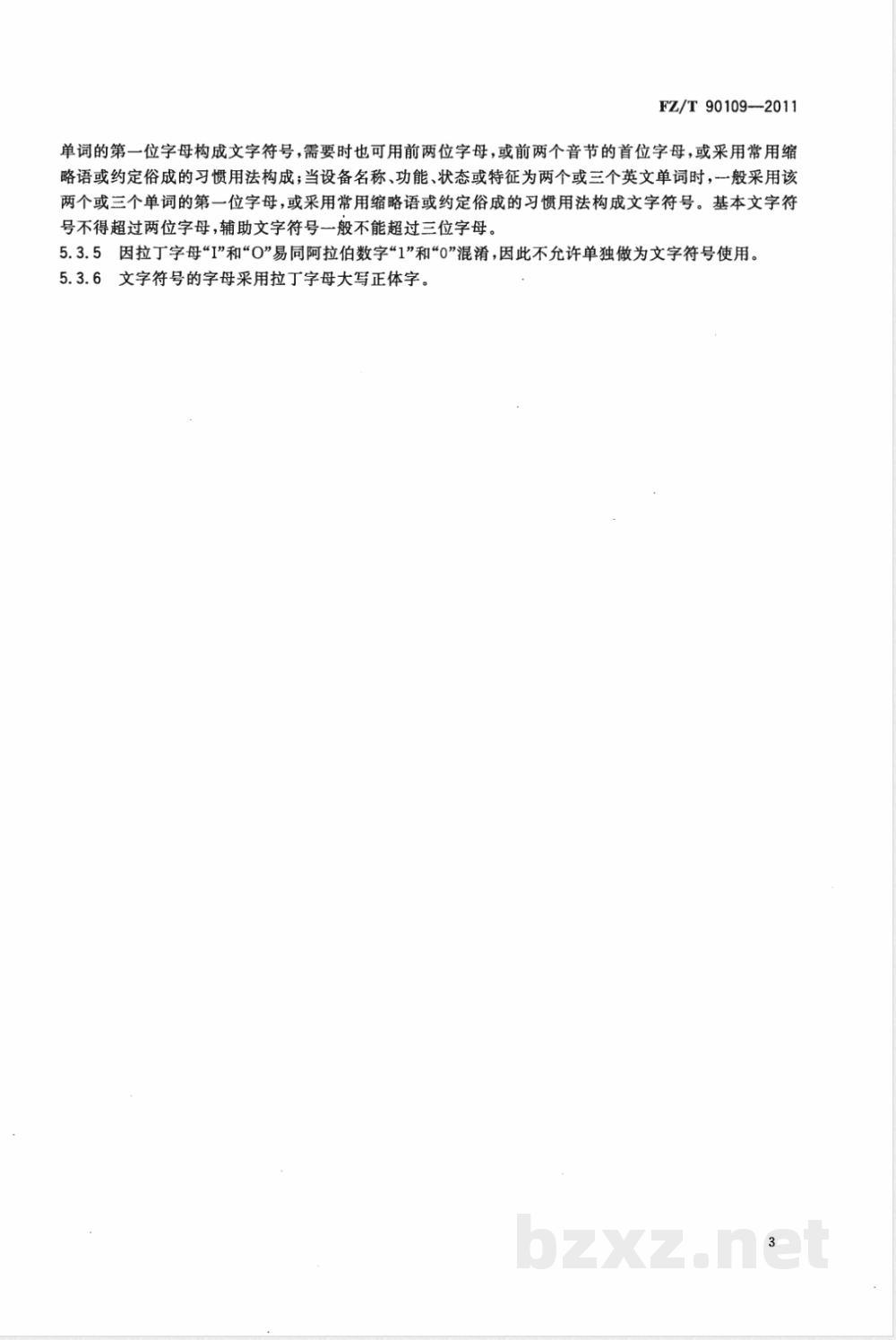

单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或特征为两个或三个英文单词时，一般采用该两个或三个单词的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。基本文字符号不得超过两位字母，辅助文字符号一般不能超过三位字母。5.3.5因拉丁字母“I\”和“O”易同阿拉伯数字“1”和“0”混淆，因此不允许单独做为文字符号使用。5.3.6文字符号的字母采用拉丁字母大写正体字。FZ/T90109—2011
设备、装置和元器
件种类
组件、部件
附录A
（资料性附录）
纺织机械电气设备常用电气图形文字符号表A.1
1.1静电消除器
1.2电动吸边器
1.3红外对中装置
1.4张力检测装置
1.5回潮检测仪
流量控制器
1.7印制电路板
人机界面，般
1.9打印机，一般符号
可编程序控制器
1.11工控计算机
基本文字符号
双字母单字母
图形符号
: SRD:
: EEG:
设备、装置和元器
件种类
1组件、部件
2非电量一电
量转换器或电
量非电量转换器
1.12计算机数控装置
2.1压力变送器
2.2压差变送器
2.3压力传感器
2.4流量变送器
2.5液位变送器
2.6温度变送器
2.7温度传感器
2.8称重变送器
2.9位移传感器（位置
变送器）
2.10电阻传感器
表A.1（续）
基本文字符号
双字母单字母
图形符号
FZ/T90109—2011
FZ/T 90109-—2011
设备、装置和元器
件种类
2非电量一电
量转换器或电
量非电量转换器
2.11红外检测传感器
3.1电容器，一般符号
3.2极性电容器（电解
电容器）
3电容器
3.3可调电容器
3.4热敏极性电容器
（陶瓷电容器）
3.5压敏极性电容器
(半导体电容器）
4其他元器件
(本表其他地方未
规定的器件）
5保护器件
4.1热电偶
注：示出极性符号
5.1热继电器（线圈、常
开触点、常闭触点）
5.2熔断器，一般符号
表A.1（续）
基本文字符号
双字母单字母
图形符号
S00567
S00571
S00573
S00581
S00582
S00952
S00362
设备、装置和元器
件种类
5保护器件
发生器、
7信号器件
5.3独立报警熔断器
5.4熔断器开关
5.5带灯熔断器
5.6阻容抑制器
注1：单相框外引线为两
根，三相为三根。
注2：可用\FV\代替框内
的全部内容。
5.7压敏电阻抑制器
注：同5.6的注。
6.1直流稳压电源
注：当输出电压不可调节
时可取掉调节符号
“\。
6.2直流/直流变换器
6.3整流器
7.1音响信号装置，
般符号(电喇叭、电铃、单击
电铃、电动汽笛）
表A.1（续）
基本文字符号
双字母
单字母
图形符号
FZ/T 90109—2011
S00366
S00368
S00893
S00894bzxz.net
S01417
FZ/T 90109--2011
设备、装置和元器
件种类
7.2灯，一般符号；信号
灯，一般符号
示例：三色指示灯
7.3荧光灯，一般符号；
发光体，一般符号
示例1：三管荧光灯
示例2：五管荧光灯
7信号器件
7.4带灯角的灯管
7.5由内置变压器供电
的信号灯
7.6闪光型信号灯
7.7蜂鸣器
27.8报警器
表A.1（续）
基本文字符号
双字母单字母
图形符号
S00965
S00975
S00966
S00973
S00972:
设备、装置和元器
件种类
8继电器、接
8.1驱动器件，一般符
号；继电器线圈，一般符号
（选择器的操作线圈）
缓慢释放继电器
8.3缓慢吸合继电器
8.4延时继电器线圈
8.5延时闭合的动合
延时断开的动合
延时断开的动断
延时闭合的动断
8.9固态继电器
表A.1（续）
基本文字符号
双字母单字母
图形符号
形式1
形式2
FZ/T90109—2011
S00305
S00311
S00312
S00313
S00243
S00244
S00245
S00246
