【其他行业标准】 纺织品 耐平磨色牢度试验 第1部分：金刚砂法

ICS59.080.30
CCSW 04
中华人民共和国纺织行业标准
FZ/T01156—2021
纺织品
耐平磨色牢度试验
金刚砂法
Textiles-Tests for colour fastness to flat abrasion-Emerymethod
2021-12-02发布
中华人民共和国工业和信息化部发布
2022-04-01实施
中华人民共和国纺织
行业标
耐平磨色牢度试验
纺织品
金刚砂法www.bzxz.net
FZ/T01156—2021
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址www.spc.net.cn
总编室：(010)68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
印张0.5
字数14千字
2022年3月第一次印刷
2022年3月第一版
书号：155066·2-36494
定价17.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
FZ/T01156—2021

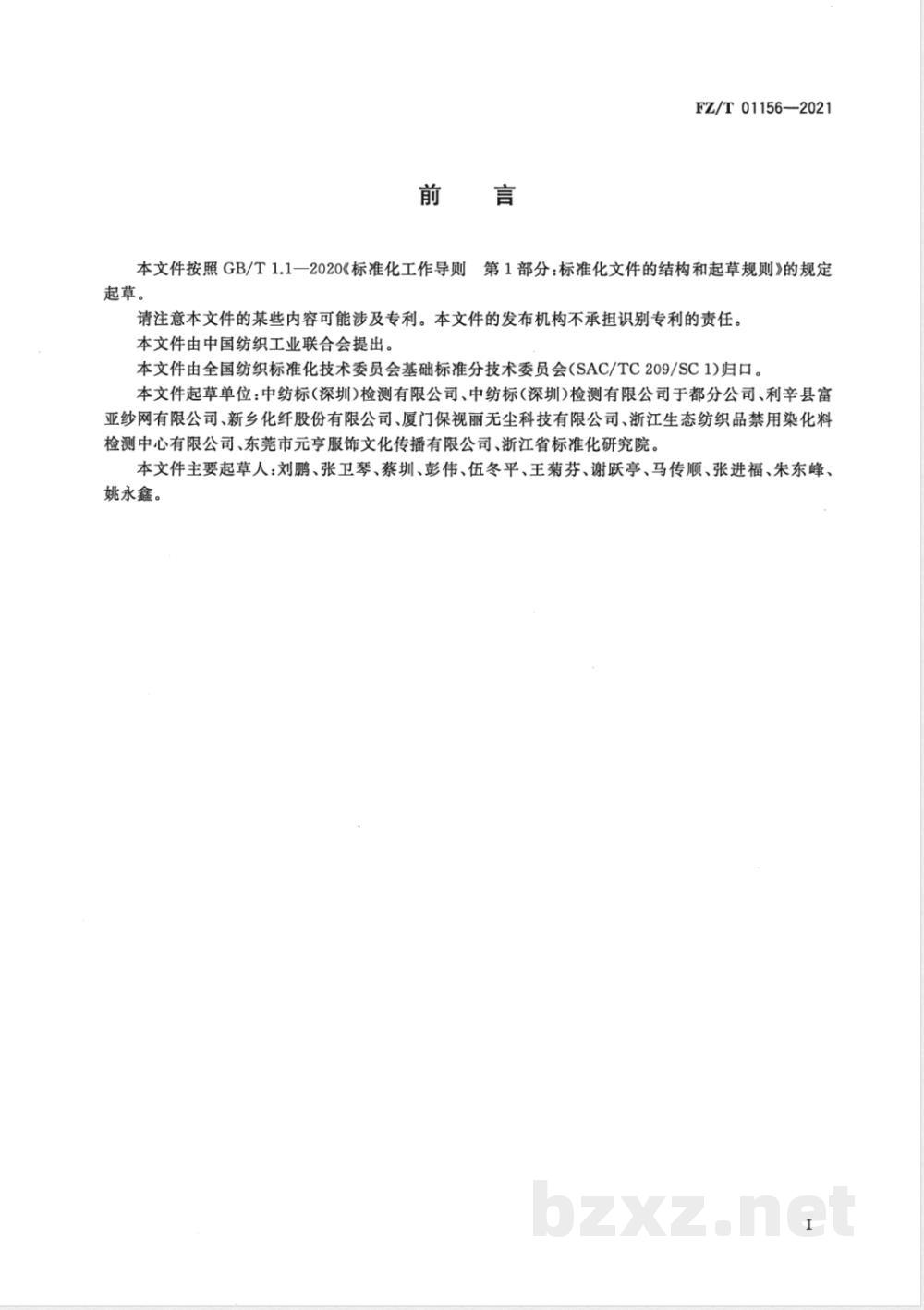

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国纺织标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口。本文件起草单位：中纺标(深圳)检测有限公司、中纺标(深圳)检测有限公司于都分公司、利辛县富亚纱网有限公司、新乡化纤股份有限公司、厦门保视丽无尘科技有限公司、浙江生态纺织品禁用染化料检测中心有限公司、东莞市元亨服饰文化传播有限公司、浙江省标准化研究院。本文件主要起草人：刘鹏、张卫琴、蔡圳、彭伟、伍冬平、王菊芬、谢跃亭、马传顺、张进福、朱东峰、姚永鑫。

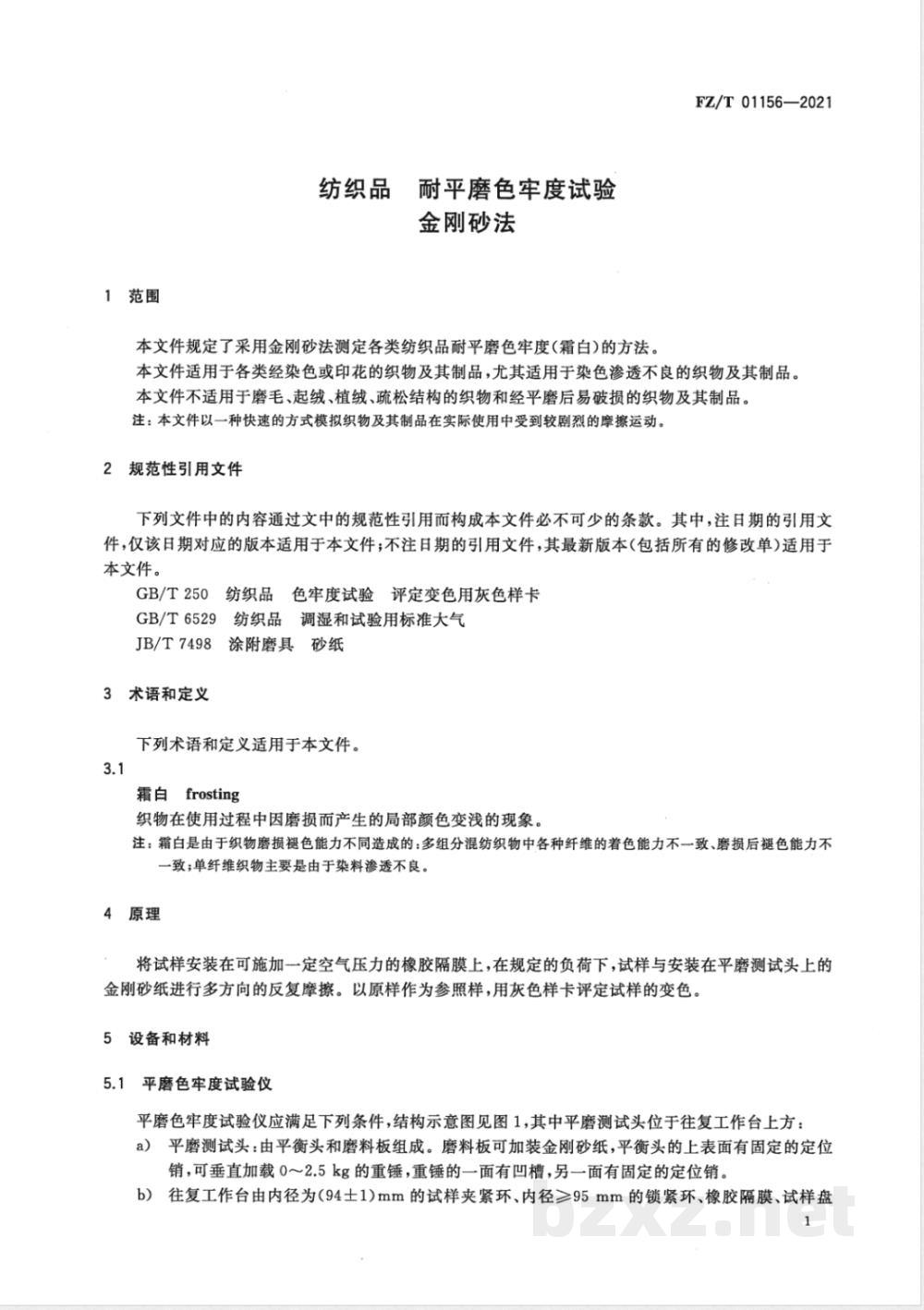

1范围
纺织品耐平磨色牢度试验
金刚砂法
本文件规定了采用金刚砂法测定各类纺织品耐平磨色牢度（霜白）的方法。FZ/T01156—2021
本文件适用于各类经染色或印花的织物及其制品，尤其适用于染色渗透不良的织物及其制品。本文件不适用于磨毛、起绒、植绒、疏松结构的织物和经平磨后易破损的织物及其制品。注：本文件以一种快速的方式模拟织物及其制品在实际使用中受到较剧烈的摩擦运动。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T6529纺织品调湿和试验用标准大气3涂附磨具砂纸
JB/T7498
3术语和定义
下列术语和定义适用于本文件。3.1
霜白frosting
织物在使用过程中因磨损而产生的局部颜色变浅的现象。注：霜白是由于织物磨损褪色能力不同造成的：多组分混纺织物中各种纤维的着色能力不一致、磨损后褪色能力不一致；单纤维织物主要是由于染料渗透不良。4原理
将试样安装在可施加一定空气压力的橡胶隔膜上，在规定的负荷下，试样与安装在平磨测试头上的金刚砂纸进行多方向的反复摩擦。以原样作为参照样，用灰色样卡评定试样的变色。5设备和材料
5.1平磨色牢度试验仪
平磨色牢度试验仪应满足下列条件，结构示意图见图1,其中平磨测试头位于往复工作台上方：a）平磨测试头：由平衡头和磨料板组成。磨料板可加装金刚砂纸，平衡头的上表面有固定的定位销，可垂直加载0～2.5kg的重锤，重锤的一面有凹槽，另一面有固定的定位销。b）往复工作台由内径为（94土1)mm的试样夹紧环、内径≥95mm的锁紧环、橡胶隔膜、试样盘1
FZ/T01156—2021

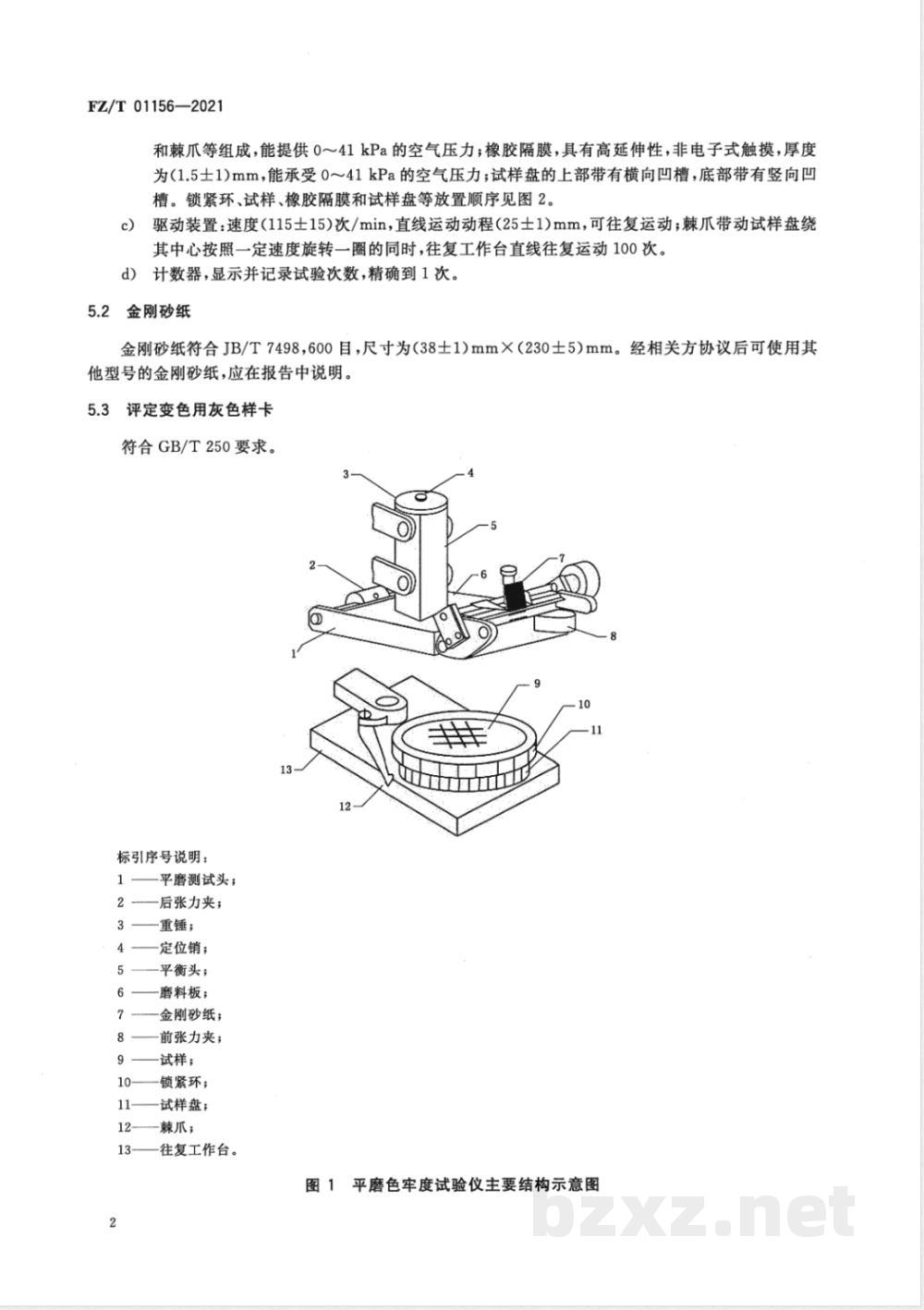

和棘爪等组成，能提供0～41kPa的空气压力；橡胶隔膜，具有高延伸性，非电子式触摸，厚度为(1.5士1)mm，能承受0～41kPa的空气压力；试样盘的上部带有横向凹槽，底部带有竖向凹槽。锁紧环、试样、橡胶隔膜和试样盘等放置顺序见图2。驱动装置：速度（115士15）次/min，直线运动动程（25士1）mm，可往复运动；棘爪带动试样盘绕c
其中心按照一定速度旋转一圈的同时，往复工作台直线往复运动100次。计数器，显示并记录试验次数，精确到1次。d)
5.2金刚砂纸
金刚砂纸符合JB/T7498，600目，尺寸为（38士1）mm×（230士5）mm。经相关方协议后可使用其他型号的金刚砂纸，应在报告中说明。5.3评定变色用灰色样卡
符合GB/T250要求。
标引序号说明：
平磨测试头；
后张力夹；
重锤；
定位销；
平衡头；
磨料板；
金刚砂纸；
前张力夹；
试样；
锁紧环；
试样盘；
棘爪；
往复工作台。
图1平磨色牢度试验仪主要结构示意图标引序号说明：
锁紧环；
试样夹紧环；
试样；
橡胶隔膜；
试样盘。
6调湿和试验用大气
图2锁紧环、橡胶隔膜等放置顺序示意图FZ/T01156—2021
调湿和试验用大气条件按GB/T6529规定的标准大气条件执行，样品调湿至少4h。7试样
在调湿后的样品上裁取2个圆形试样，每个试样的直径为(108士1)mm。试样具有代表性，避开褶皱、破损等明显疵点部位，试样距布边至少100mm。8试验步骤
8.1将未使用过的金刚砂纸安装在磨料板上，用张力夹固定金刚砂纸的两端，调节前张力夹，施加合适的张力使金刚砂纸平贴在磨料板的下表面上，保证金刚砂纸表面平整。8.2将第一个试样正面朝上安装在非电子式触摸橡胶隔膜上，将试样夹紧环放在试样上，用锁紧环固定试样，保证试样平整，无变形。FZ/T01156—2021
8.3将质量为(1360士5)g的重锤安装到平衡头的定位销上，设置橡胶隔膜上的空气压力为（20士1)kPa，将棘爪与试样盘底部的竖向凹槽接触，轻轻放下平磨测试头，使磨料板上的金刚砂纸与往复工作台上的试样刚好平行接触。
8.4设定试验次数为100次，开始试验。8.5测试结束后，取下试样，并用毛刷清除试样上的纤维和磨料的碎屑。8.6按照8.2～8.5步骤完成第二个试样的测试。8.7用温度不超过38℃的流动水将两个试样冲洗干净，去除碎屑。8.8将试样放在两张吸水纸之间并挤压出去多余水分，再将其置于不超过60℃的空气中悬挂或平摊晾于，悬挂晾干时应避免夹持试样的测试区域。如果试样从锁紧环中滑出、试验过程中空气压力没有保持恒定或磨损图形不正常（如磨损图形不是圆形或试样中心区域与边缘区域变色程度不一致），应舍弃该试验结果，另取一个试样重新测试。8.9每2个试样试验结束后应更换新的金刚砂纸，其中每个试样测试后，需要调节金刚砂纸的位置，以确保每个试样在同一张金刚砂纸的不同区域进行平磨测试。9评级
对比试样与原样，用变色灰色样卡(5.3)评定试样的变色程度（霜白）。10结果
记录每一个试样的级数，评级结果为对2个试样评定等级的平均值，如果平均值不是整级或半级时，取其邻近较高的整级或半级。11试验报告
报告至少应包括以下信息：
a）本文件编号；
b）样品的描述；
c）金刚砂纸型号；
试验结果：
任何偏离本文件的细节。
版权专有侵权必究
书号：155066·2-36494
FZ/T01156-2021
码上扫一扫正版服务到
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
