【其他行业标准】 纺织品 耐平磨色牢度试验 第2部分：金属丝网法

ICS 59.080.30
ccs w 04

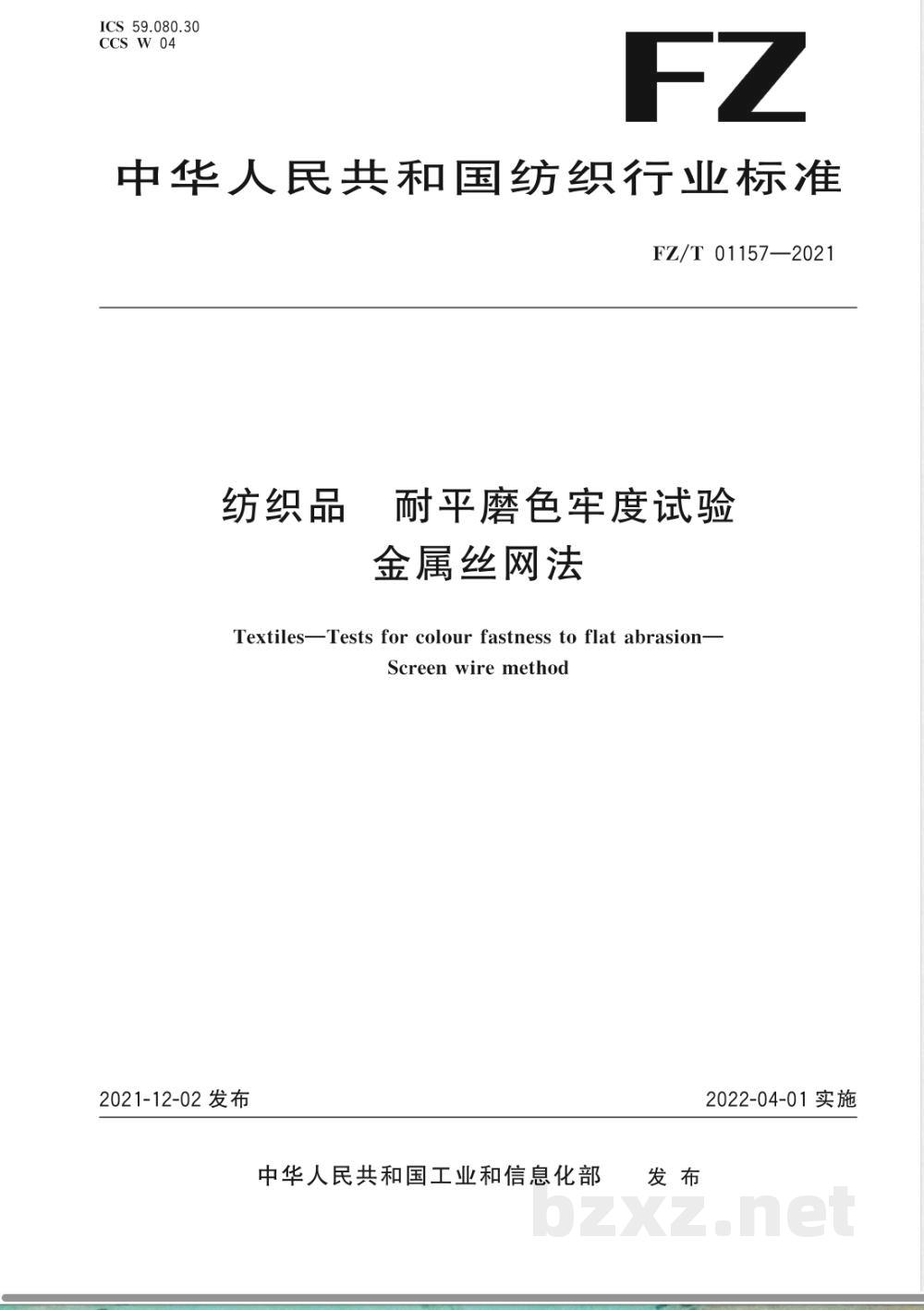

中华人民共和国纺织行业标准
FZ/T01157—2021
纺织品
耐平磨色牢度试验
金属丝网法，
TextilesTests for colour fastness to flat abrasion-Screen wiremethod
2021-12-02发布
中华人民共和国工业和信息化部发布wwW.bzxz.Net
2022-04-01实施
FZ/T 01157—2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国纺织标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口本文件起草单位：晋江中纺标检测有限公司、中纺标（深圳)检测有限公司、安徽红爱实业股份有限公司、石狮豪宝染织有限公司、厦门保视丽无尘科技有限公司、新乡化纤股份有限公司、东莞市达恒实业有限公司、山东省中智科标准化研究院有限公司。本文件主要起草人：计伟、谢海军、寿风萍、朱万伟、王帅、夏威、谢跃亭、马传顺、王荣仔、李明钢、邢善静。
防盗隐藏图层
请用积分下载
正常下载
本图隐藏
1范围
纺织品耐平磨色牢度试验
金属丝网法
本文件规定了采用金属丝网法测定各类纺织品耐平磨色牢度（霜白)的方法。FZ/T 01157—2021
本文件适用于各类经染色或印花的织物及其制品，尤其适用于染色渗透不良的织物及其制品。本文件不适用于磨毛、起绒、植绒、疏松结构的织物和经平磨后易破损的织物及其制品注：本方法以一种快速的方式模拟织物及其制品在实际使用中受到较缓和的摩擦运动。2规范性引用烹件
片次陷藏图层
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件。其最新版本（包括所有的修改单)适用于本文件。
GB/T250纺织品色牢度试验评定变色用灰色样卡下载
纺织品调湿和试验用标准大气
GB/T6529
正常下载
3术语和定义
本图隐藏
下列术语和定义适用于本文
霜白frastimg
织物在使用过程中因磨损而产生的局部颜色变浅的现象。注：霜白是由于织物磨损褪色能力不同造成的：多组分混纺织物中各种纤维的着色能力不一致、磨损后褪色能力不-致；单纤维织物主要是由于染料渗透不良，4原理
在规定的负荷下，试样与安装在平磨测试头上的金属丝网进行多方向的反复摩擦。以原样作为参照样，用灰色样卡评定试样的变色。5设备和材料
5.1平磨色牢度试验仪
平磨色牢度试验仪应满足下列条件，结构示意图见图1，其中平磨测试头位于往复工作台上方。1
FZ/T 01157—2021
a）平磨测试头：由平衡头和磨料板组成。磨料板可加装不锈钢金属丝网，平衡头的上表面有固定的定位销，可垂直加载0～2.5kg的重锤，重锤的一面有凹槽，另一面有固定的定位销往复工作台由圆形试样夹持器、内径≥95mm的锁紧环、试样盘和棘爪等组成。圆形试样夹b）
持器：表面带有直径为（40土1）mm、硬度为（35土5）HA的泡沫橡胶垫，泡沫橡胶垫下表面固定在为直径为（60土1)mm、高度为（20士1）mm的圆柱体上，圆柱体上应有凹槽，圆柱体的下表面固定在直径为（110士1)mm的圆盘上；试样盘的上部带有横向凹槽，底部带有竖向凹槽。锁紧环、圆形试样夹持器等放置顺序示意图见图2。c）驱动装置：速度为（115土15）次/min，直线运动动程为（25土1）mm，可往复运动；棘爪带动试样盘绕其中心按照一定速度旋转一圈的同时，往复工作台直线往复运动100次。d）计数器：显示并记录试验次数，精确到1次5.2
金属丝网
不锈钢材质，16目，金属丝细度为（0.23土0.05）mm。新金属丝网初次使用时应进行清洗，去除油污。每次试验后，用毛刷或吸尘器除去金属丝网上的残屑；定期用温和洗涤剂清洗金属丝网，去除毛刷或吸尘器无法清理的残屑，如果金属丝网出现破损或残疵，及时更换。
评定变色用灰色样卡
符合GB/T250要求。
40形橡胶圈
用于固定试样。
FZ/T01157—2021
防盗隐藏图层
标引序号说明
平磨测试头：
青用积分下载
后张力夹，
重锤：
定位销：
平衡头：
磨料板：
金属丝网：
前张力夹；
侧钳：
试样：
O形橡胶圈：
圆形试样夹持器
锁紧环；
试样盘；
棘爪；
往复工作台。
正常下载
本图隐藏
图1平磨试验仪主要结构示意图
FZ/T 01157—2021
标引序号说明：
锁紧环；
O形橡胶圈：
锥形固样器；
试样；
圆形试样夹持器；
试样盘；
泡沫橡胶垫；
圆柱体；
圆盘。
调湿和试验用大气
锁紧环、圆形试样夹持器等放置顺序示意图调湿和试验用大气条件按GB/T6529规定的标准大气条件执行，样品调湿至少4h。7试样
在调湿后的样品上裁取2个圆形试样，每个试样的直径不小于108mm。试样具有代表性，避开褶皱、破损等明显疵点部位，试样距布边至少100mm。8试验步骤
FZ/T01157—2021
8.1将金属丝网安装在磨料板上，用侧钳将金属丝网的两侧边固定。用张力夹固定金属丝网的两端，调节前张力夹，使金属丝网平贴在磨料板的下表面上，确保金属丝网表面平整。金属丝网的经线应与往复工作台的长度方向平行。
8.2将第一个试样正面朝上放置在圆形试样夹持器的中间，然后将锥形固样器放置在试样上，将O形橡胶圈由锥形固样器套人圆形试样夹持器的凹槽。固定试样，试样表面应平整，无变形。移走锥形固样器。
8.3将装有试样的圆形试祥夹持器插人往复式工作台，用锁紧环固定圆形试样夹持器。8.4将质量为（1135士5)g的重锤安装到平衡头的定位销上，将棘爪与试样盘底部的竖向凹槽接触，缓慢放下平磨测试头，使磨料板上的金属丝网与往复工作台上的试样刚好平行接触。8.5 设定试验次数为1200 次,开始试验。8.6测试结束后，取下装有试样的圆形试样夹持器，并取出试样。试验过程中,若试样出现滑脱或滑移应舍弃该试验结果，另取一个试样重新测试。科
8.7按照8.2～8.6步骤完成第二个试样的测试。8.8用毛刷清除两个试样上的纤维和磨料的碎屑。8.9用温度不超过38℃的流动水将两个试样冲洗干净，去除碎屑。18.10将试样放在两张吸水纸之间并挤压去除多余水分，再将其置于不超过60℃的空气中悬挂或平摊晾干，悬挂晾干时应避免夹持试样的测试区域。本图隐藏
9评级
对比试样与原样，用变色灰色样卡(5.3)评定试样的变色程度（霜白）10结果
记录每一个试样的级数，评级结果为对2个试样评定等级的平均值，如果平均值不是整级或半级时，取其邻近较高的整级或半级。11试验报告
报告应包括以下信息：
a）本文件编号；
样品的描述；
c）主要试验参数，如重锤的质量，试验次数等；d）试验结果；
任何偏离本文件的细节。
防盗隐藏图层
请用积分下载
正常下载
本图隐藏
