您好,欢迎来到标准下载网!

【其他行业标准】 铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法

本网站 发布时间: 2025-10-22 11:05:31

基本信息

  • 标准号:

    YS/T 1050.6-2015

  • 标准名称:

    铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法

  • 标准类别:

    其他行业标准

  • 英文名称:

    Methods for chemical analysis of lead antimony concentrates—Part 6:Determination of iron content—Cerium sulfate titration method
  • 标准状态:

    现行
  • 发布日期:

    2015-04-30
  • 实施日期:

    2015-10-01
  • 出版语种:

    简体中文
  • 下载格式:

    .pdf .zip

标准分类号

  • 标准ICS号:

    采矿和矿产品>>73.060金属矿
  • 中标分类号:

    矿业>>有色金属矿>>D42重金属矿

关联标准

出版信息

  • 出版社:

    中国标准出版社
  • 书号:

    155066·2-29165
  • 页数:

    8页
  • 标准价格:

    14.0
  • 出版日期:

    2015-10-01

其他信息

  • 起草人:

    李家华、张颖、叶开富、林东东、刘映平、黄旭升、张莉、黄肇敏、韦猛、傅立、郑菁菁、吕敏丽
  • 起草单位:

    广西壮族自治区冶金产品质量监督检验站、贵州省分析测试研究院等
  • 归口单位:

    全国有色金属标准化技术委员会(SAC/TC 243)
  • 发布部门:

    中华人民共和国工业和信息化部
  • 主管部门:

    全国有色金属标准化技术委员会(SAC/TC 243)
  • 相关标签:

    精矿 化学分析 方法 铁量 测定 硫酸 滴定法
标准简介标准简介/下载

点击下载

标准简介:

本部分规定了铅锑精矿中铁量的测定方法。 本部分适用于铅锑精矿中铁量的测定,测定范围:5.00%~20.00%。
YS/T1050—2015《铅锑精矿化学分析方法》共分为以下9个部分:
———第1部分:铅量的测定 Na2EDTA 滴定法;
———第2部分:锑量的测定 硫酸铈滴定法;
———第3部分:砷量的测定 溴酸钾滴定法;
———第4部分:锌量的测定 Na2EDTA 滴定法;
———第5部分:硫量的测定 重量法;
———第6部分:铁量的测定 硫酸铈滴定法;
———第7部分:铋量和铜量的测定 火焰原子吸收光谱法;
———第8部分:金量和银量的测定 火试金法;
———第9部分:银量的测定 火焰原子吸收光谱法。
本部分为第6部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。
本部分负责起草单位:广西壮族自治区冶金产品质量监督检验站。
本部分起草单位:贵州省分析测试研究院。
本部分参加起草单位:广西壮族自治区分析测试研究中心、柳州百韧特先进材料有限公司、广西华锡集团股份有限公司。
本部分主要起草人:李家华、张颖、叶开富、林东东、刘映平、黄旭升、张莉、黄肇敏、韦猛、傅立、郑菁菁、吕敏丽。

标准内容标准内容

部分标准内容:

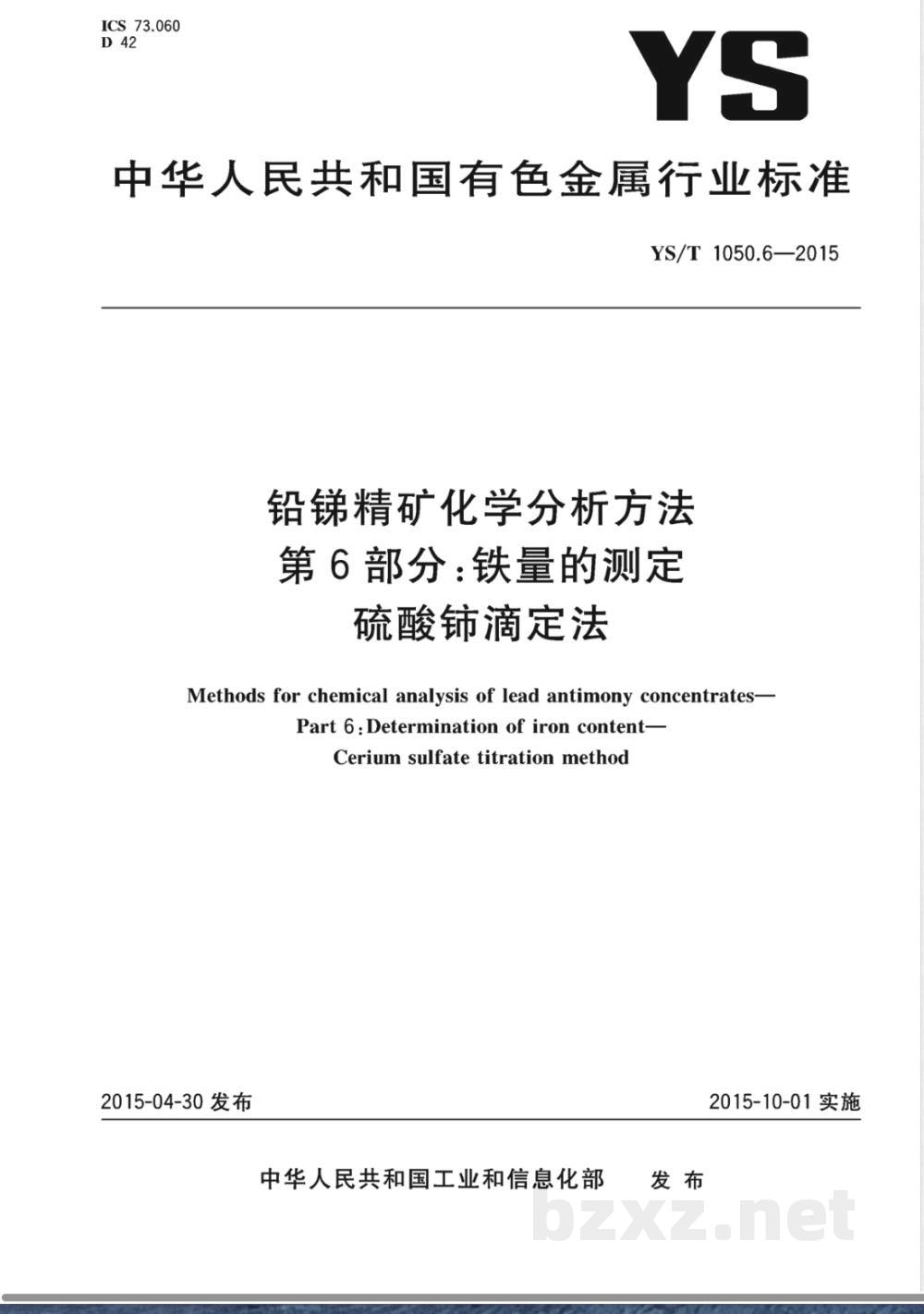

ICS.73.060
中华人民共和国有色金属行业标准YS/T1050.6—2015
铅锑精矿化学分析方法
第6部分:铁量的测定
硫酸铈滴定法
Methods for chemical analysis of lead antimony concentrates-Part6:Determination of iron content-Cerium sulfate titration method2015-04-30 发布
中华人民共和国工业和信息化部发布
2015-10-01实施

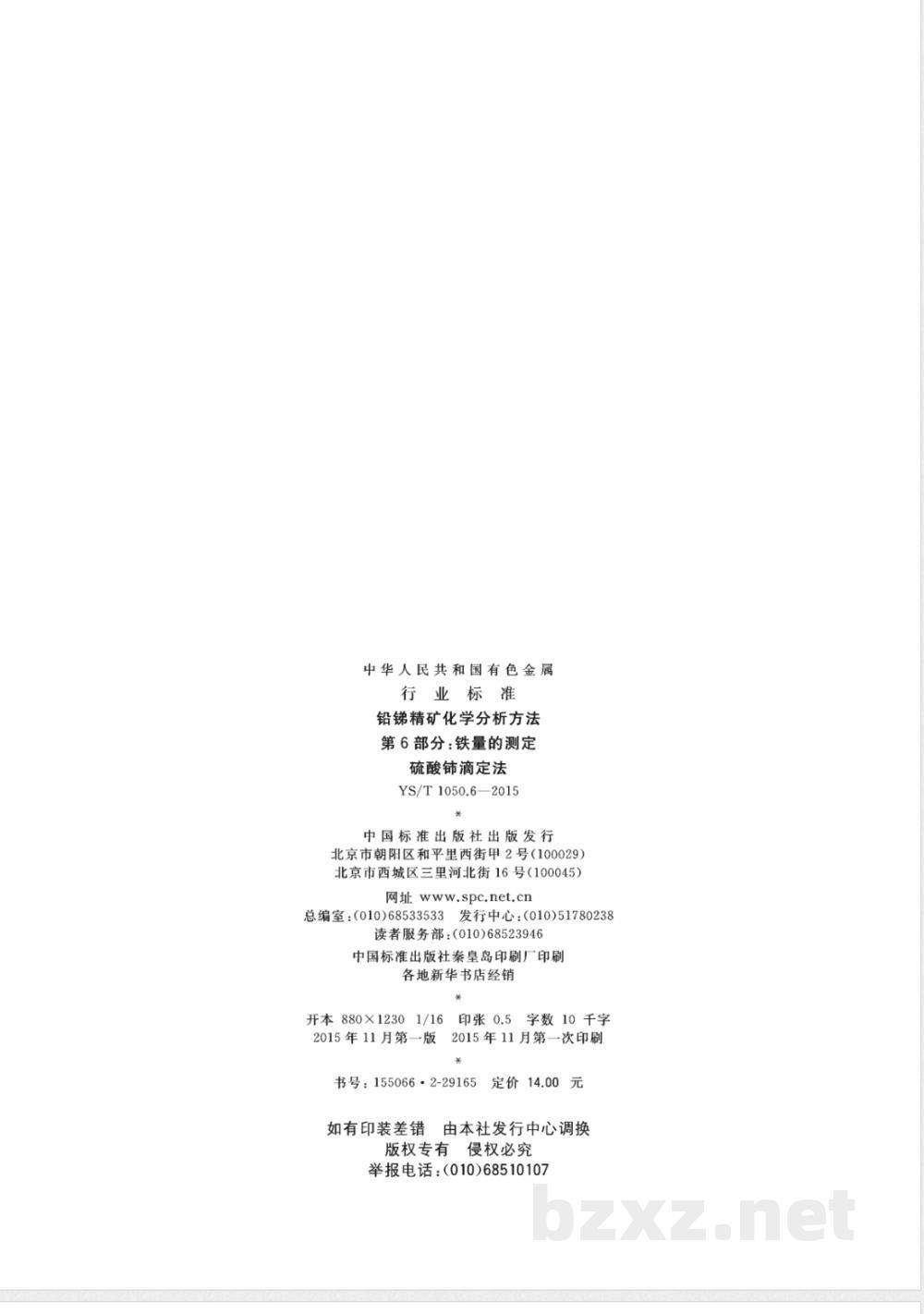

中华人民共和国有色金属
行业标准
铅锑精矿化学分析方法
第6部分:铁量的测定
硫酸铈滴定法
YS/T1050.6—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址www.spc.net.cn
总编室:(010)68533533
发行中心:(010)51780238
读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
880×1230
2015年11月第一版
印张0.5
字数10千字
2015年11月第一次印刷
书号:155066·2-29165
如有印装差错
定价14.00
由本社发行中心调换
版权专有
侵权必究
举报电话:(010)68510107

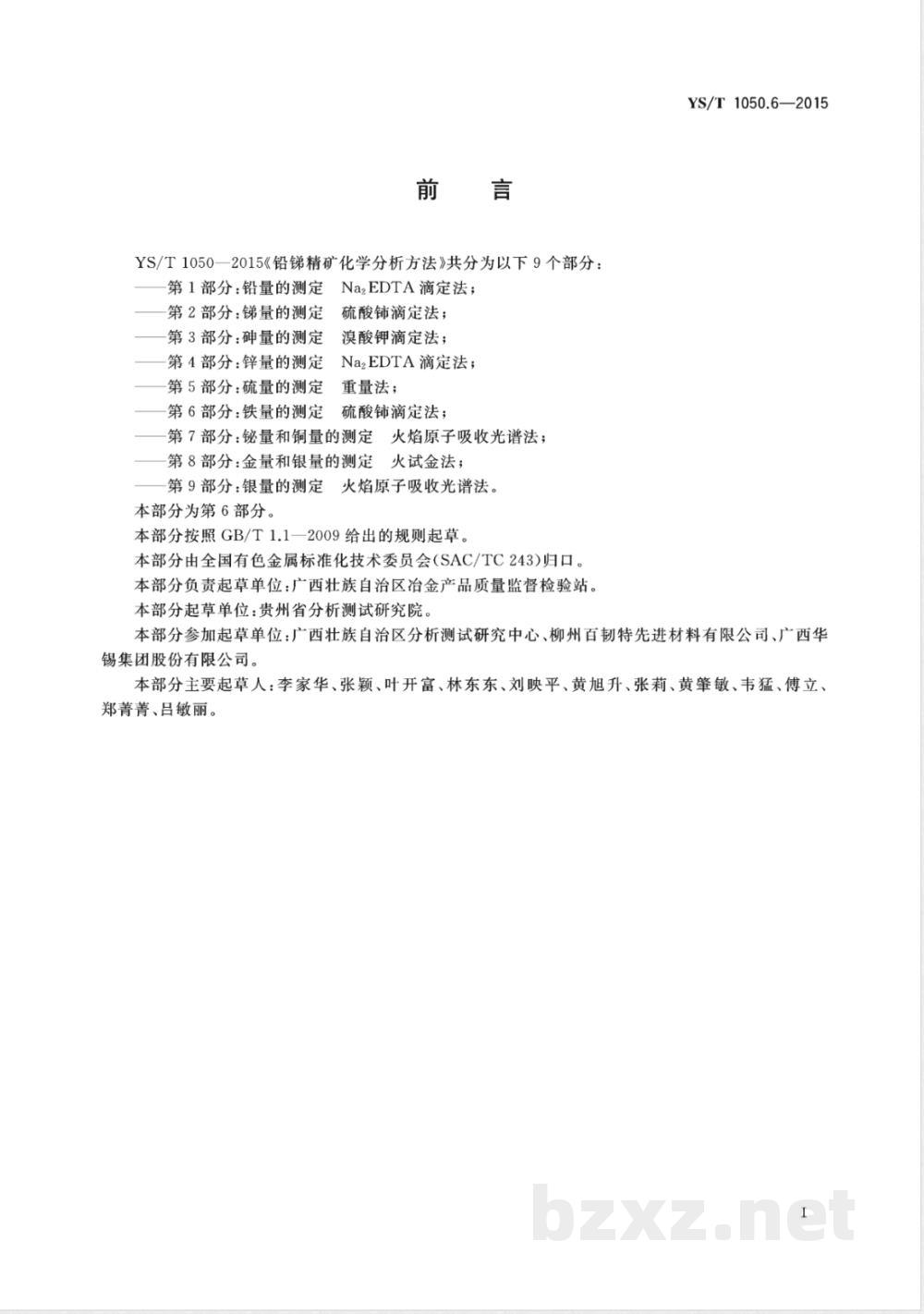

YS/T1050一2015《铅锑精矿化学分析方法》共分为以下9个部分:第1部分:铅量的测定
第2部分:锑量的测定
第3部分:砷量的测定
第4部分:锌量的测定
第5部分:硫量的测定
第6部分:铁量的测定
NaEDTA滴定法;
硫酸铈滴定法;
溴酸钾滴定法;
NazEDTA滴定法;
重量法;
硫酸铈滴定法;
第7部分:铋量和铜量的测定
火焰原子吸收光谱法;
火试金法;
第8部分:金量和银量的测定
第9部分:银量的测定
本部分为第6部分。
火焰原子吸收光谱法。
本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。本部分负责起草单位:广西壮族自治区冶金产品质量监督检验站。本部分起草单位:贵州省分析测试研究院。YS/T1050.6—2015
本部分参加起草单位:广西壮族自治区分析测试研究中心、柳州百韧特先进材料有限公司、广西华锡集团股份有限公司。
本部分主要起草人:李家华、张颖、叶开富、林东东、刘映平、黄旭升、张莉、黄肇敏、韦猛、傅立、郑菁菁、吕敏丽。

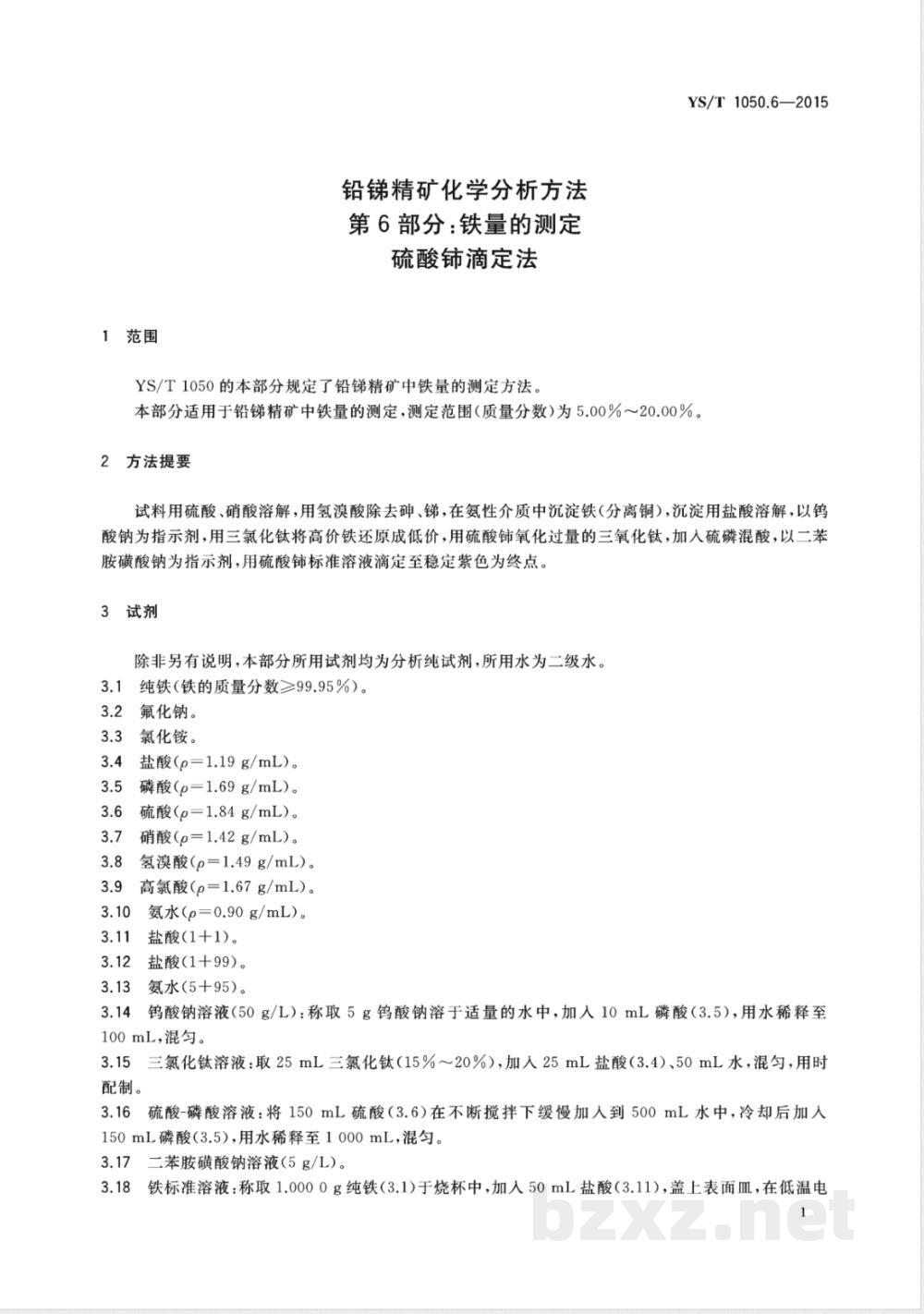

1范围
铅锑精矿化学分析方法
第6部分:铁量的测定
硫酸滴定法
YS/T1050的本部分规定了铅锑精矿中铁量的测定方法。YS/T1050.6—2015
本部分适用于铅锑精矿中铁量的测定,测定范围(质量分数)为5.00%~20.00%。2方法提要
试料用硫酸、硝酸溶解,用氢漠酸除去砷、锑,在氨性介质中沉淀铁(分离铜),沉淀用盐酸溶解,以销酸钠为指示剂,用三氯化钛将高价铁还原成低价,用硫酸铈氧化过量的三氧化钛,加人硫磷混酸,以二苯胺磺酸钠为指示剂,用硫酸铺标准溶液滴定至稳定紫色为终点3试剂
除非另有说明,本部分所用试剂均为分析纯试剂,所用水为二级水。3.1纯铁(铁的质量分数≥99.95%)。3.2氟化钠。
3.3氯化铵。
3.4盐酸(p=1.19g/mL)。
磷酸(p=1.69g/mL)。
硫酸(p=1.84g/mL)。
硝酸(p=1.42g/mL)。
氢溴酸(p=1.49g/mL)。
3.9 高氯酸(p=1.67 g/mL)。
氨水(p=0.90g/mL)。
盐酸(1+1)。
盐酸(1十99)。
氨氮水(5十95)。
钨酸钠溶液(50g/L):称取5g钨酸钠溶于适量的水中,加人10mL磷酸(3.5),用水稀释至100mL,混匀。
5三氯化钛溶液:取25mL三氯化钛(15%~20%),加人25mL盐酸(3.4)、50mL水,混匀,用时3.15
配制。
5硫酸-磷酸溶液:将150mL硫酸(3.6)在不断搅拌下缓慢加人到500mL水中,冷却后加人150mL磷酸(3.5),用水稀释至1000mL,混匀。7二苯胺磺酸钠溶液(5g/L)。
3铁标准溶液:称取1.0000g纯铁(3.1)于烧杯中,加入50mL盐酸(3.11),盖上表面皿,在低温电1
YS/T1050.6—2015

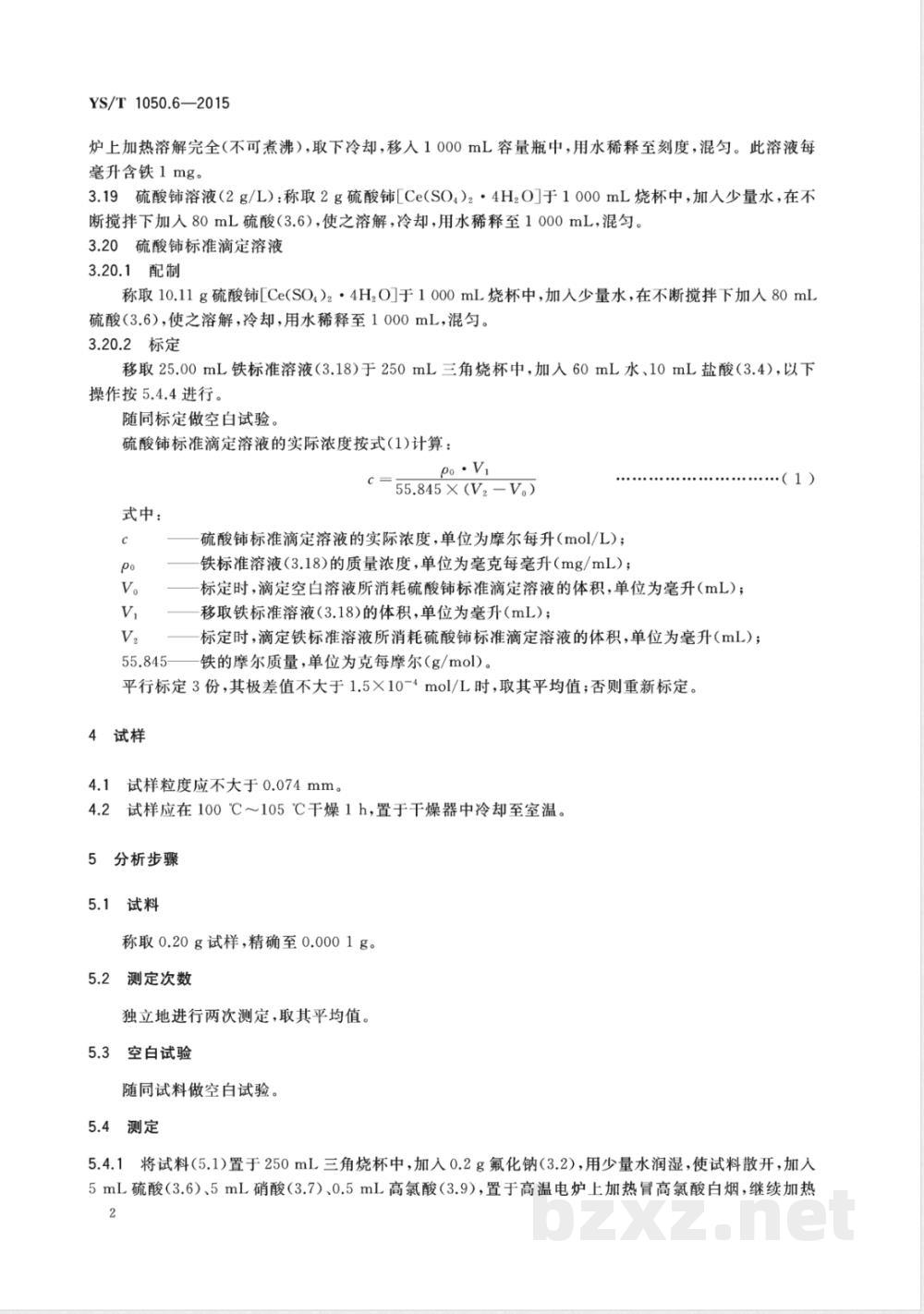

炉上加热溶解完全(不可煮沸),取下冷却,移入1000mL容量瓶中,用水稀释至刻度,混匀。此溶液每毫升含铁1mg。
3.19硫酸铈溶液(2g/L):称取2g硫酸铈[Ce(SO)2·4H2O]于1000mL烧杯中,加人少量水,在不断搅拌下加入80mL硫酸(3.6),使之溶解,冷却,用水稀释至1000mL,混匀。3.20硫酸标准滴定溶液
3.20.1配制
称取10.11g硫酸铈[CeSO)2·4H2O]于1000mL烧杯中,加人少量水,在不断搅拌下加80mL硫酸(3.6),使之溶解,冷却,用水稀释至1000mL,混匀。3.20.2标定
移取25.00mL铁标准溶液(3.18)于250mL三角烧杯中,加人60mL水、10mL盐酸(3.4),以下操作按5.4.4进行。
随同标定做空白试验。
硫酸铈标准滴定溶液的实际浓度按式(1)计算:po·v,
c=55.845×(Vz-Vo)
式中:
硫酸铈标准滴定溶液的实际浓度,单位为摩尔每升(mol/L);铁标准溶液(3.18)的质量浓度,单位为毫克每毫升(mg/mL):标定时,滴定空白溶液所消耗硫酸铈标准滴定溶液的体积,单位为毫升(mL);移取铁标准溶液(3.18)的体积,单位为毫升(mL):标定时,滴定铁标准溶液所消耗硫酸标准滴定溶液的体积,单位为毫升(mL)铁的摩尔质量,单位为克每摩尔(g/mol)。平行标定3份,其极差值不大于1.5×10-4mol/L时,取其平均值;否则重新标定。4试样
4.1试样粒度应不大于0.074mm。4.2试样应在100℃~105℃干燥1h,置于干燥器中冷却至室温。5分析步骤
5.1试料
称取0.20g试样,精确至0.0001g。5.2测定次数bzxZ.net
独立地进行两次测定,取其平均值。5.3空白试验
随同试料做空白试验。
5.4测定
(1)
5.4.1将试料(5.1)置于250mL三角烧杯中,加入0.2g氟化钠(3.2),用少量水润湿,使试料散开,加人5mL硫酸(3.6)、5mL硝酸(3.7)、0.5mL高氯酸(3.9),置于高温电炉上加热冒高氯酸白烟,继续加热2
至冒三氧化硫白烟2min~3min,取下冷却,YS/T1050.62015
5.4.2加人3mL~4mL氢溴酸(3.8),加热至冒白烟,取下稍冷,再次加人3mL~4mL氢溴酸(3.8),继续加热至冒白烟2min~3min,赶尽氢漠酸,取下冷却,用水吹洗杯壁,加人1mL盐酸(3.4),加热使盐类溶解,冷却,加人2g氯化铵(3.3),摇匀,用氨水(3.10)中和至沉淀产生,再补加10mL氨水(3.10),煮沸,待沉淀下降,用定量慢速滤纸过滤,用热氨水(3.13)洗涤沉淀8次~9次、洗涤烧杯3次~4次。5.4.3用20mL盐酸(3.11)将沉淀溶解于原烧杯中,用热盐酸(3.12)洗净滤纸。加入10mL盐酸(3.4)淋洗杯壁,摇匀。
5.4.4加人10滴钨酸钠溶液(3.14),滴加三氯化钛溶液(3.15)至蓝色,用硫酸铈溶液(3.19)滴定至蓝色消失(不计读数),立即加入10mL硫酸-磷酸溶液(3.16),加人5滴二苯胺磺酸钠溶液(3.17),以硫酸铺标准滴定溶液(3.20)滴定至稳定紫色为终点。6分析结果的计算
铁量以铁的质量分数WFe计,数值以%表示,按式(2)计算:C· (V-Vs)×55.845×10-3
式中:
硫酸铺标准滴定溶液的实际浓度,单位为摩尔每升(mol/L);(2)
滴定时,滴定空白试验溶液所消耗硫酸标准滴定溶液的体积,单位为毫升(mL);滴定时,滴定试料溶液所消耗硫酸铈标准滴定溶液的体积,单位为毫升(mL);试料的质量,单位为克(g);
铁的摩尔质量,单位为克每摩尔(g/mol)。所得结果表示至小数点后两位。7精密度
7.1重复性
在重复性条件下获得的两次独立测试结果的测定值,在表1给定的平均值范围内,这两个测试结果的绝对差值不超过重复性限r,超过重复性限r的情况不超过5%,重复性限r按表1数据采用线性内插法获得。
表1重复性限
注:铁的质量分数为20.00%时的重复性限按0.30%计算。7.2再现性
在再现性条件下获得的两次独立测试结果的绝对差不天于再现性限R,超过再现性限R的情况不超过5%,再现性限R按表2数据采用线性内插法获得。YS/T1050.6—2015
再现性限
注:铁的质量分数为20.00%时的再现性限按0.40%计算8
试验报告
试验报告至少应包括以下内容:试样;
使用的标准(包括发布或出版年号);分析结果及其表示;
与基本分析步骤的差异;
测定中观察到的异常现象;
试验日期。
YS/T1050.6-2015
版权专有
侵权必究
书号:155066·2-29165
定价:
G10290501 /SX
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览标准图片预览

标准图片预览:

YS/T 1050.6-2015铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法
YS/T 1050.6-2015铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法
YS/T 1050.6-2015铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法
YS/T 1050.6-2015铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法
YS/T 1050.6-2015铅锑精矿化学分析方法 第6部分:铁量的测定 硫酸铈滴定法
  • 热门标准
  • 其他行业标准
  • 行业新闻
设为首页 - 收藏本站 - - 返回顶部
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2025 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2025141790号-2
