【其他行业标准】 铜磁铁矿化学分析方法 第6部分：铜、全铁、二氧化硅、三氧化铝、氧化钙、氧化镁、二氧化钛、氧化锰和磷量的测定 波长色散X射线荧光光谱法

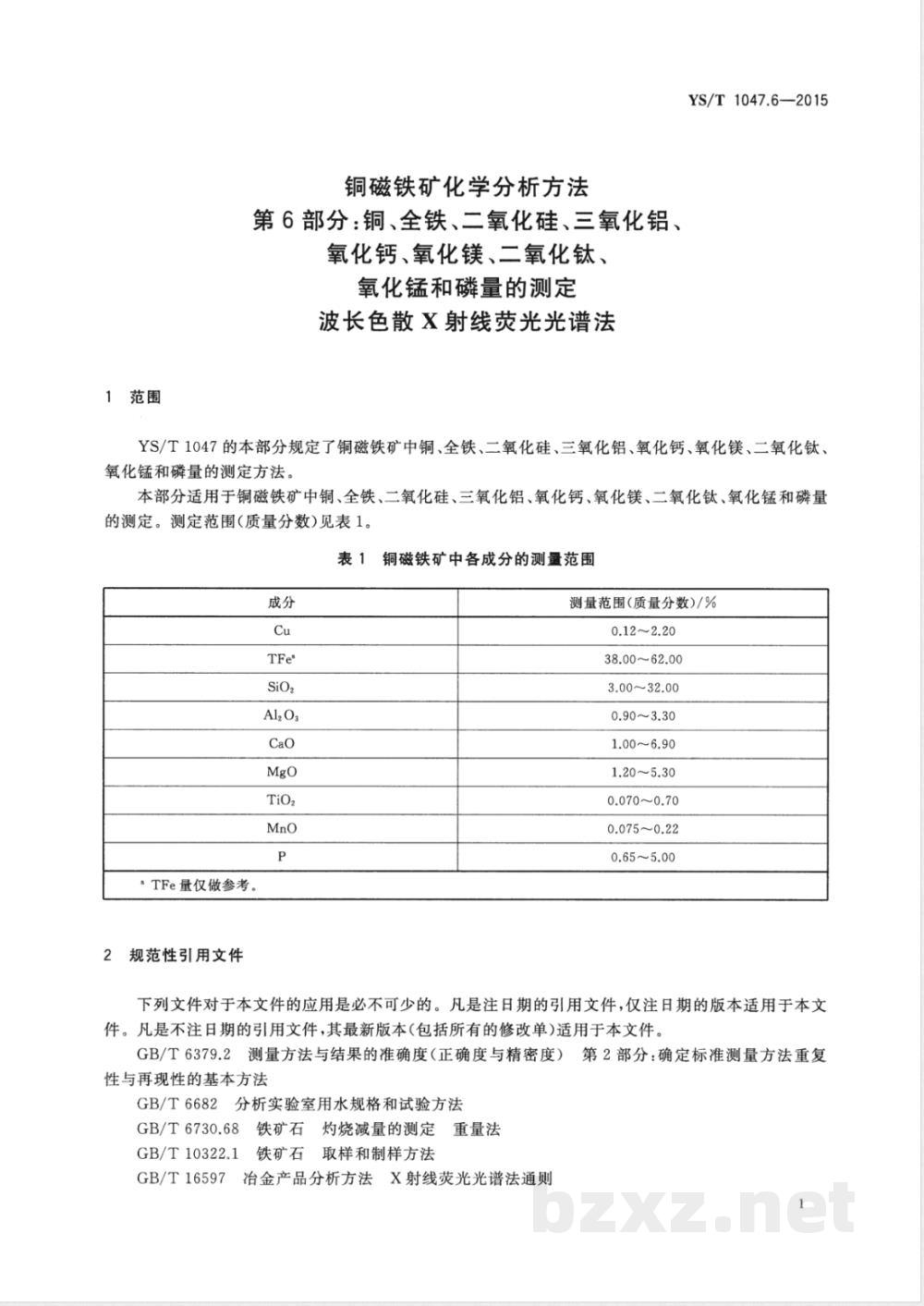

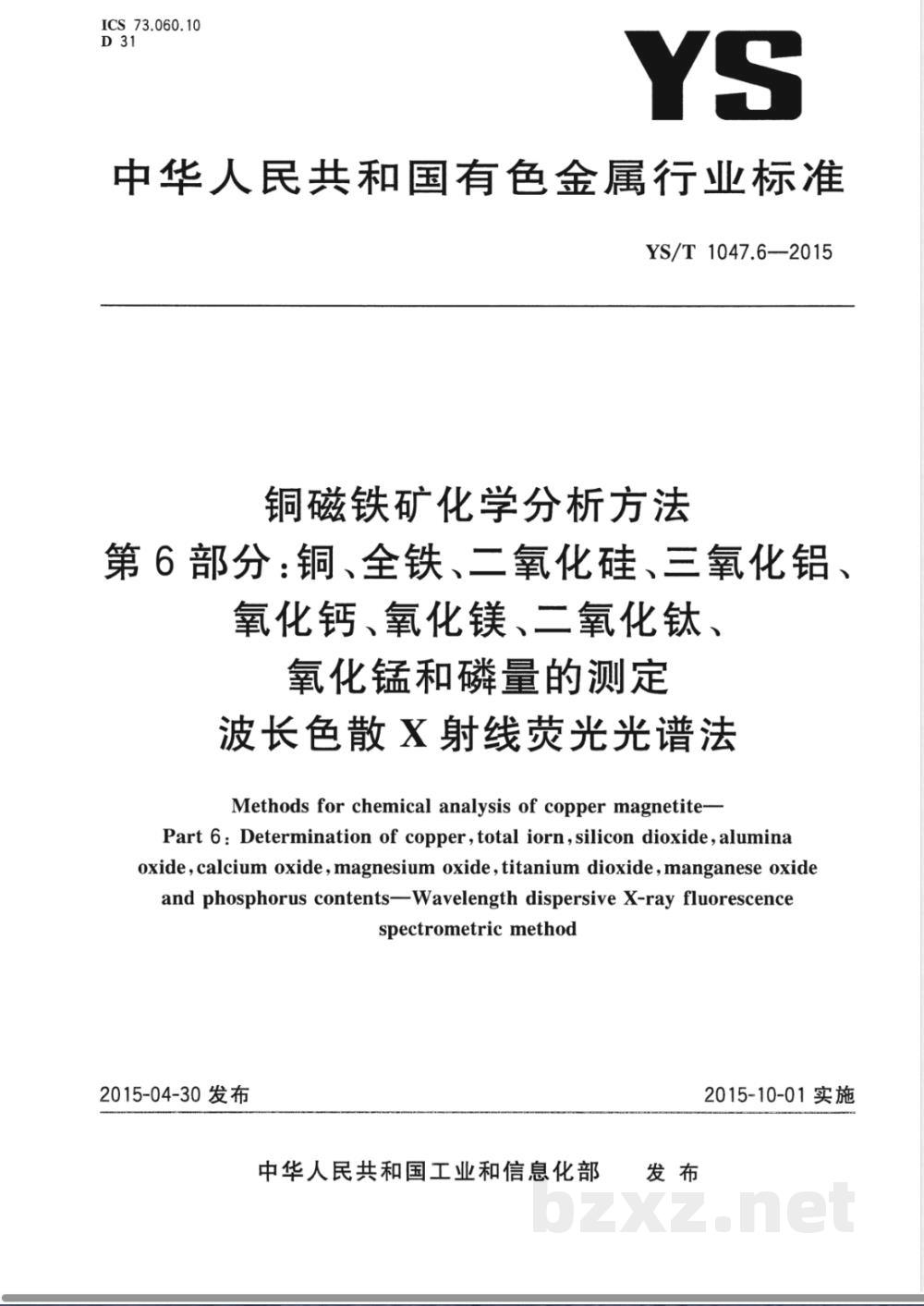

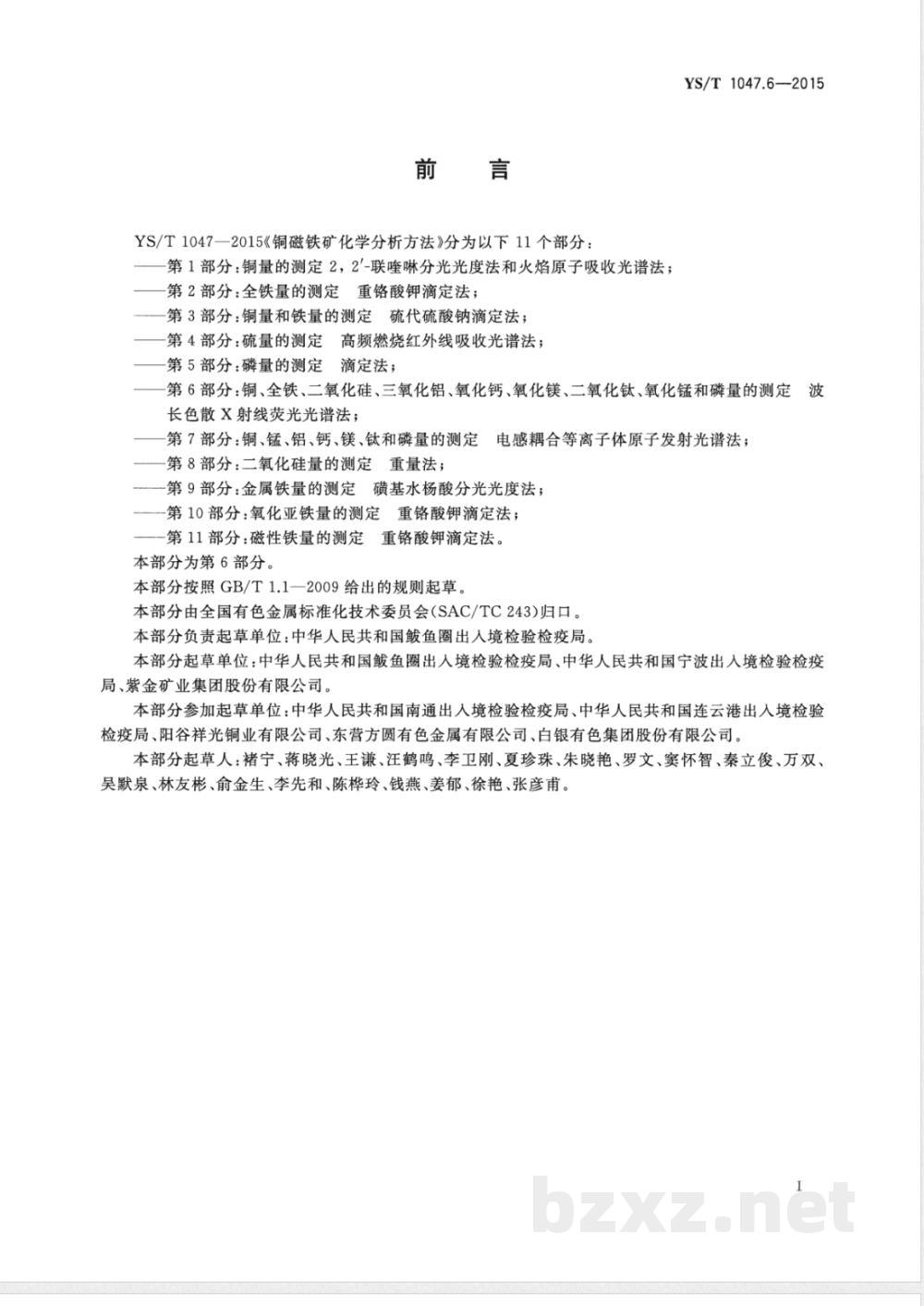

ICS 73.060.10 D31 YS 中华人民共和国有色金属行业标准 YS/T 1047.6—2015 铜磁铁矿化学分析方法 第6部分：铜、全铁、二氧化硅、三氧化铝、氧化钙、氧化镁、二氧化钛、氧化锰和磷量的测定 波长色散X射线荧光光谱法 Methods for chemical analysis of copper magnetite - Part 6: Determination of copper, total iron, silicon dioxide, alumina, calcium oxide, magnesium oxide, titanium dioxide, manganese oxide and phosphorus contents - Wavelength dispersive X-ray fluorescence spectrometric method 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 YS/T 1047—2015《铜磁铁矿化学分析方法》分为以下11个部分： 第1部分：铜量的测定 2,2'-联喹啉分光光度法和火焰原子吸收光谱法； 第2部分：全铁量的测定 重铬酸钾滴定法； 第3部分：铜量和铁量的测定 硫代硫酸钠滴定法； 第4部分：硫量的测定 高频燃烧红外线吸收光谱法； 第5部分：磷量的测定 滴定法； 第6部分：铜、全铁、二氧化硅、三氧化铝、氧化钙、氧化镁、二氧化钛、氧化锰和磷量的测定 波长色散X射线荧光光谱法； 第7部分：铜、锰、铝、钙、镁、钛和磷量的测定 电感耦合等离子体原子发射光谱法； 第8部分：二氧化硅量的测定 重量法； 第9部分：金属铁量的测定 磺基水杨酸分光光度法； 第10部分：氧化亚铁量的测定 重铬酸钾滴定法； 第11部分：磁性铁量的测定 重铬酸钾滴定法。 本部分为第6部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本部分负责起草单位：中华人民共和国鲅鱼圈出入境检验检疫局。 起草单位：鲅鱼圈出入境检验检疫局、宁波出入境检验检疫局、紫金矿业集团股份有限公司。 参加起草单位：南通出入境检验检疫局、连云港出入境检验检疫局、阳谷祥光铜业有限公司、东营方圆有色金属有限公司、白银有色集团股份有限公司。 起草人：褚宁、蒋晓光、王谦、汪鹤鸣、李卫刚、夏珍珠、朱晓艳、罗文、窦怀智、秦立俊、万双、吴默泉、林友彬、俞金生、李先和、陈桦玲、钱燕、姜郁、徐艳、张彦甫。 1 范围 本部分规定了铜磁铁矿中铜、全铁、二氧化硅、三氧化铝、氧化钙、氧化镁、二氧化钛、氧化锰和磷量的测定方法。 适用于铜磁铁矿中上述成分的测定，测定范围（质量分数）如下： Cu：0.12%～2.20% TFe：38.00%～62.00% SiO2：3.00%～32.00% Al2O3：0.90%～3.30% CaO：1.00%～6.90% MgO：1.20%～5.30% TiO2：0.070%～0.70% MnO：0.075%～0.22% P：0.65%～5.00% 注：TFe量仅作参考。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6379.2 测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复性与再现性的基本方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 6730.68 铁矿石 灼烧减量的测定 重量法 GB/T 10322.1 铁矿石 取样和制样方法 GB/T 16597 冶金产品分析方法 X射线荧光光谱法通则 3 方法提要 按1:10稀释比将灼烧后的试料与四硼酸锂-偏硼酸锂混合熔剂熔融制成试料片，在最佳测量条件下测量试料片中待测元素特征谱线的X射线荧光强度，并进行元素间干扰校正，从标准曲线上得到待测元素或氧化物的浓度，计算试样中各成分含量。 4 试剂和材料 除非另有说明，分析中仅使用确认为分析纯的试剂及符合GB/T 6682规定的二级水。
