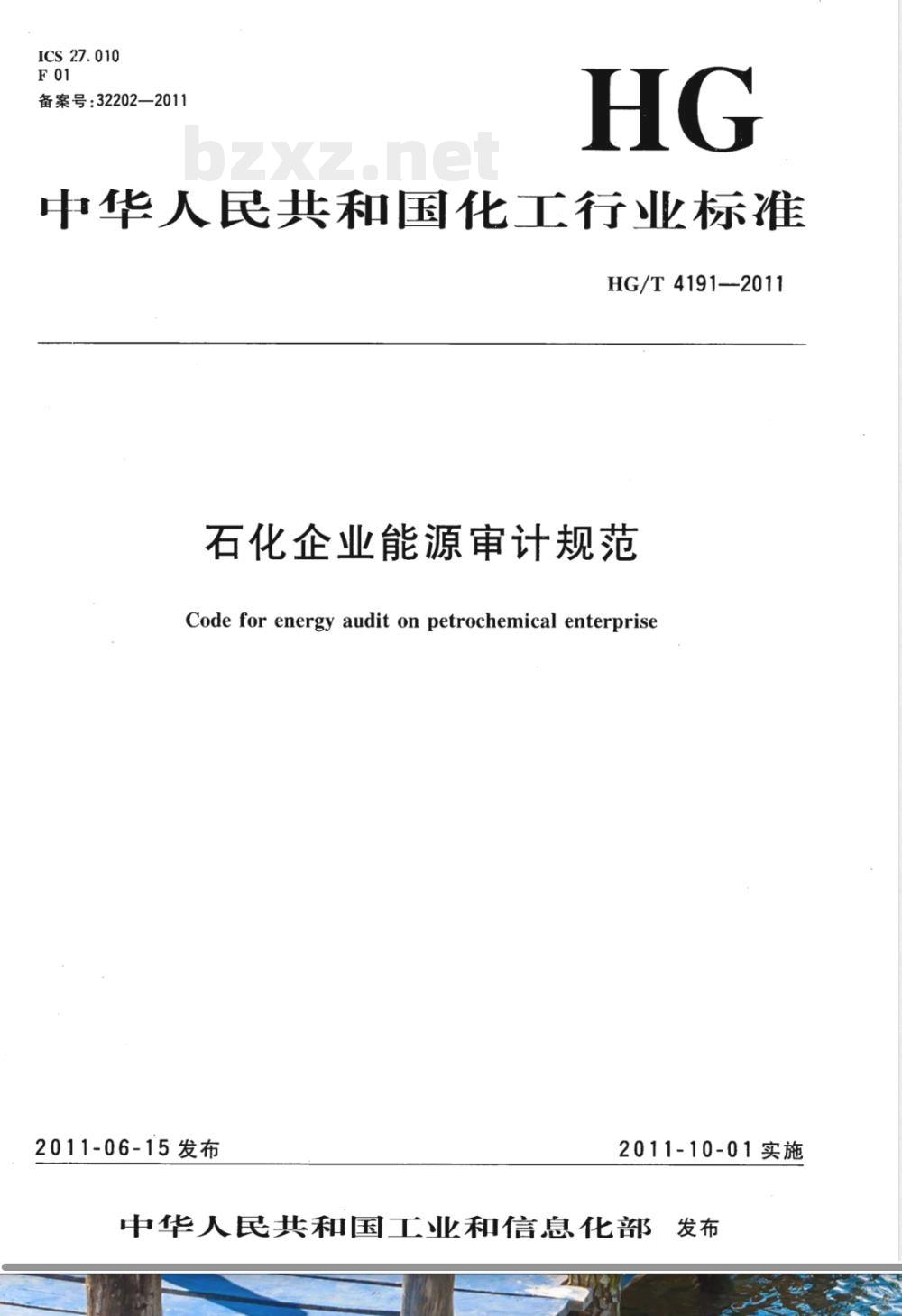

ICS 27.010
备案号：32202—2011
中华人民共和国化工行业标准
HG/T4191-2011
石化企业能源审计规范
Code for energy audit on petrochemical enterprise2011-06-15发布
2011-10-01实施
中华人民共和国工业和信息化部发布言

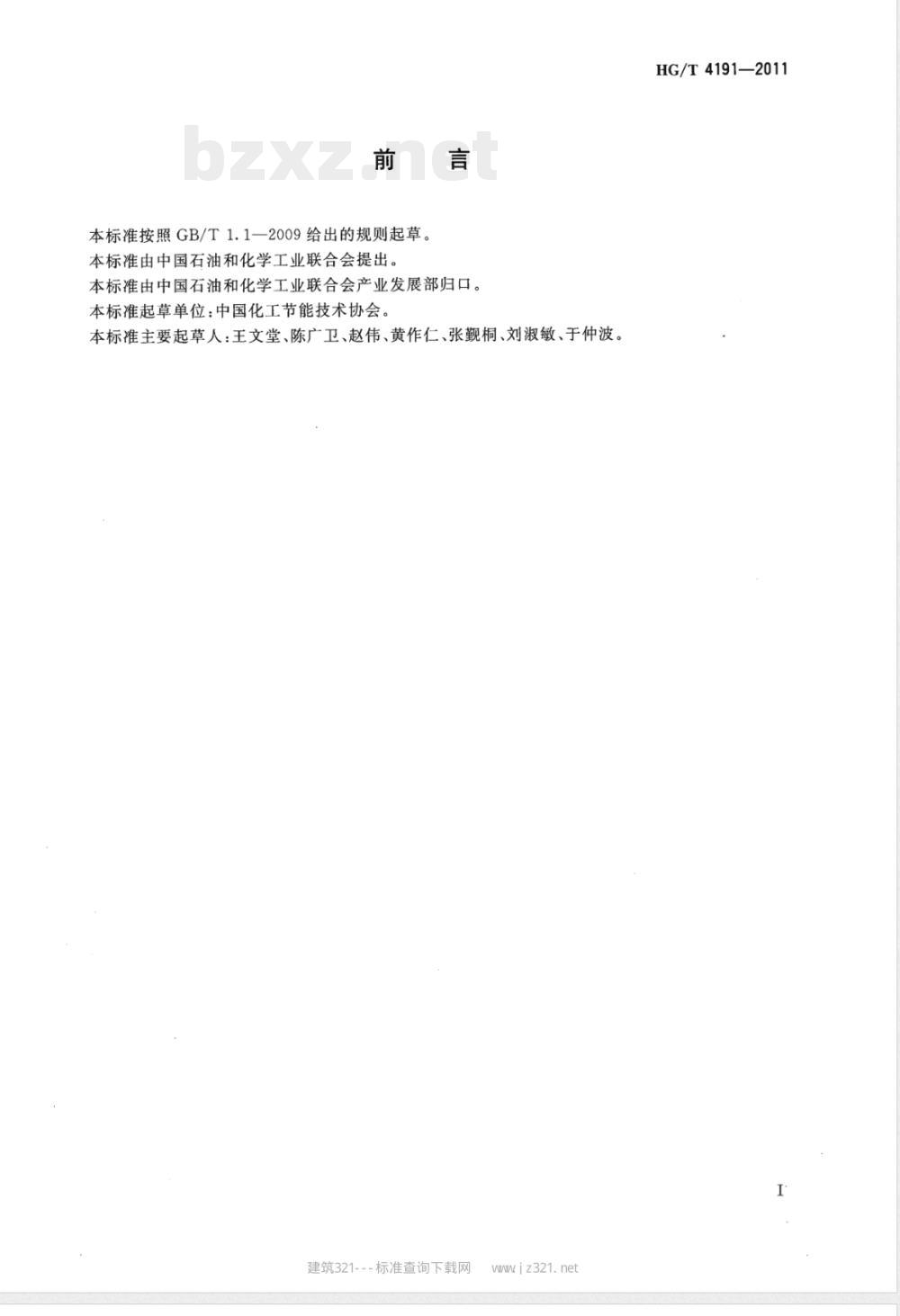

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由中国石油和化学工业联合会产业发展部归口。本标准起草单位：中国化工节能技术协会。本标准主要起草人：王文堂、陈广卫、赵伟、黄作仁、张觐桐、刘淑敏、于仲波。建筑321--标准查询下载网
vwiz321.net
HG/T4191—2011

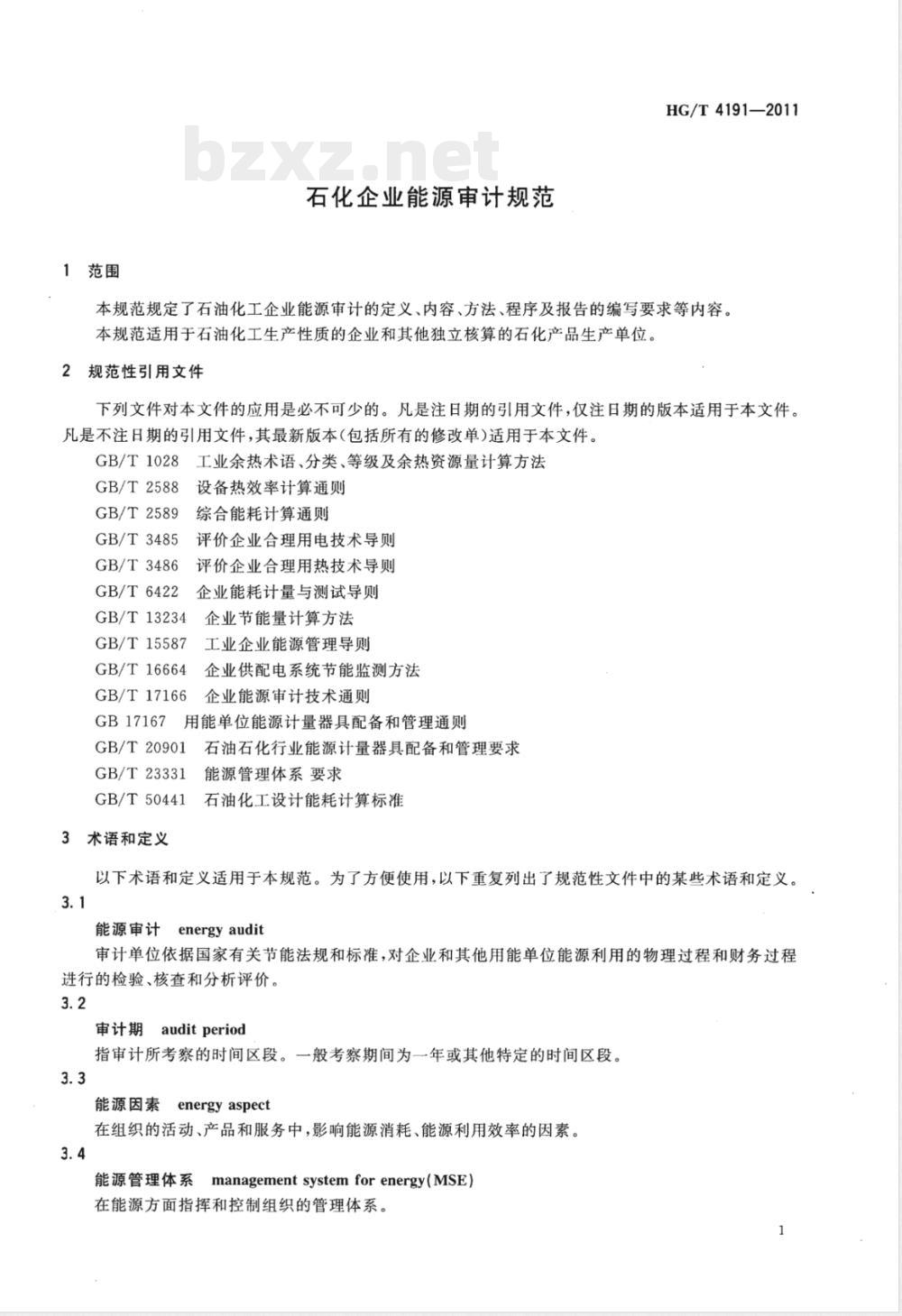

1范围
石化企业能源审计规范
HG/T 4191—2011
本规范规定了石油化工企业能源审计的定义、内容、方法、程序及报告的编写要求等内容。本规范适用于石油化工生产性质的企业和其他独立核算的石化产品生产单位。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。：工业余热术语、分类、等级及余热资源量计算方法GB/T1028
GB/T2588设备热效率计算通则
GB/T2589
GB/T3485
综合能耗计算通则
评价企业合理用电技术导则
评价企业合理用热技术导则
GB/T3486
GB/T6422
企业能耗计量与测试导则
GB/T13234
GB/T15587
GB/T16664
GB/T17166
GB17167
企业节能量计算方法
工业企业能源管理导则
企业供配电系统节能监测方法
企业能源审计技术通则
用能单位能源计量器具配备和管理通则GB/T20901
GB/T23331
GB/T50441
3术语和定义
石油石化行业能源计量器具配备和管理要求能源管理体系要求
石油化工设计能耗计算标准
以下术语和定义适用于本规范。为了方便使用，以下重复列出了规范性文件中的某些术语和定义。3.1
能源审计energyaudit
审计单位依据国家有关节能法规和标准，对企业和其他用能单位能源利用的物理过程和财务过程进行的检验、核查和分析评价。3.2
月auditperiod
审计期
指审计所考察的时间区段。一般考察期间为一年或其他特定的时间区段。3.3
energyaspect
能源因素
在组织的活动、产品和服务中，影响能源消耗、能源利用效率的因素。3.4

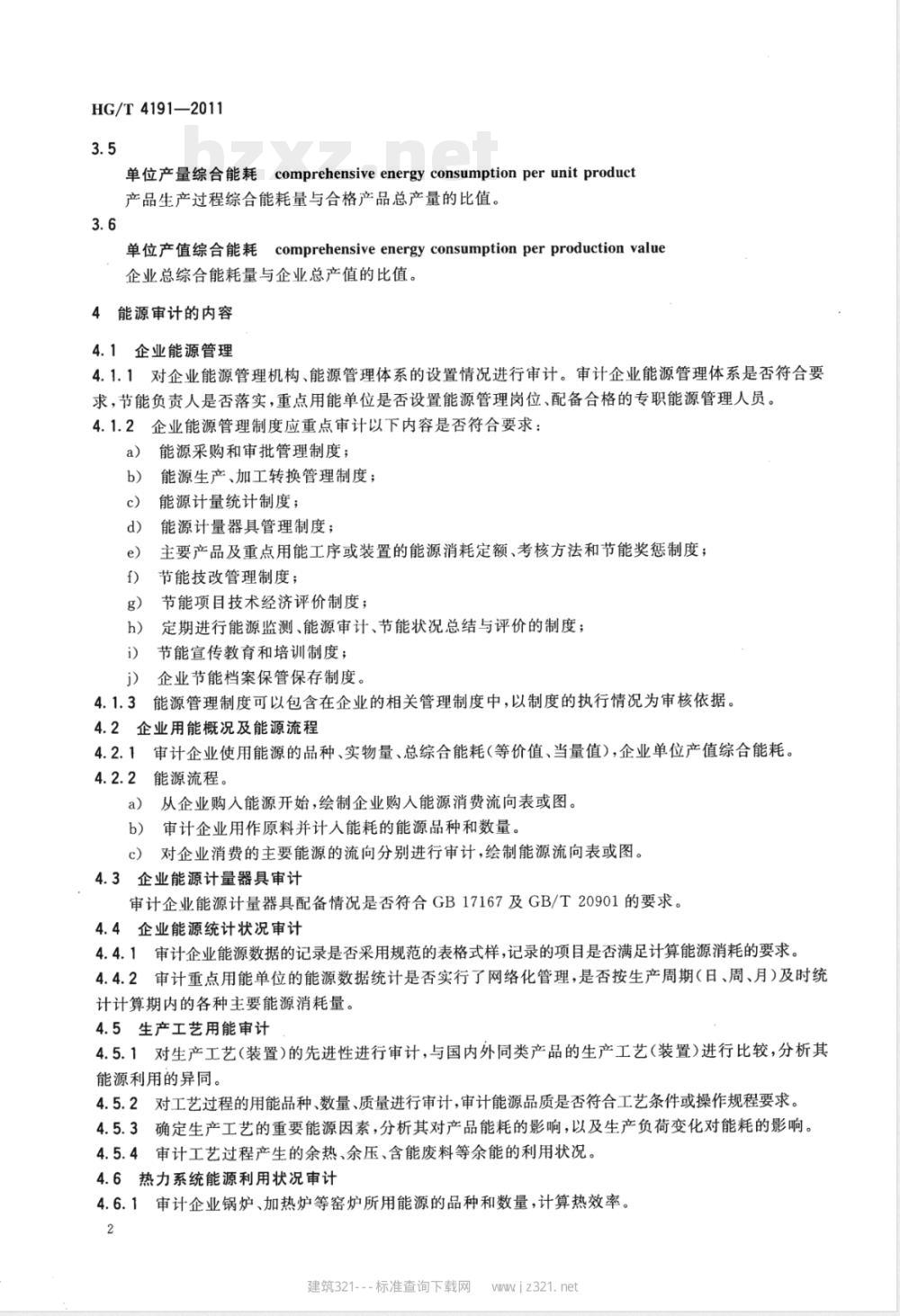

能源管理体系managementsystemforenergy（MSE）在能源方面指挥和控制组织的管理体系。HG/T4191—2011
comprehensive energy consumption per unitproduct单位产量综合能耗
产品生产过程综合能耗量与合格产品总产量的比值。3.6
Ecomprehensiveenergy consumptionperproductionvalue单位产值综合能耗
企业总综合能耗量与企业总产值的比值。4能源审计的内容
4.1企业能源管理
4.1.1对企业能源管理机构、能源管理体系的设置情况进行审计。审计企业能源管理体系是否符合要求，节能负责人是否落实，重点用能单位是否设置能源管理岗位、配备合格的专职能源管理人员。4.1.2企业能源管理制度应重点审计以下内容是否符合要求：能源采购和审批管理制度；
能源生产、加工转换管理制度；cwwW.bzxz.Net
能源计量统计制度；
能源计量器具管理制度；
主要产品及重点用能工序或装置的能源消耗定额、考核方法和节能奖惩制度；e）
节能技改管理制度；
节能项目技术经济评价制度；
定期进行能源监测、能源审计、节能状况总结与评价的制度；h)）
节能宣传教育和培训制度；
企业节能档案保管保存制度。
能源管理制度可以包含在企业的相关管理制度中，以制度的执行情况为审核依据。4.1.3
4.2企业用能概况及能源流程
4.2.1审计企业使用能源的品种、实物量、总综合能耗（等价值、当量值），企业单位产值综合能耗。4.2.2能源流程。
a）从企业购入能源开始，绘制企业购人能源消费流向表或图审计企业用作原料并计人能耗的能源品种和数量。b）
c）对企业消费的主要能源的流向分别进行审计，绘制能源流向表或图。4.3企业能源计量器具审计
审计企业能源计量器具配备情况是否符合GB17167及GB/T20901的要求。4.4企业能源统计状况审计
4.4.1审计企业能源数据的记录是否采用规范的表格式样，记录的项目是否满足计算能源消耗的要求。4.4.2审计重点用能单位的能源数据统计是否实行了网络化管理，是否按生产周期（日、周、月）及时统计计算期内的各种主要能源消耗量。4.5生产工艺用能审计
4.5.1对生产工艺(装置)的先进性进行审计，与国内外同类产品的生产工艺（装置)进行比较，分析其能源利用的异同。
4.5.2对工艺过程的用能品种、数量、质量进行审计，审计能源品质是否符合工艺条件或操作规程要求。4.5.3确定生产工艺的重要能源因素，分析其对产品能耗的影响，以及生产负荷变化对能耗的影响。4.5.4审计工艺过程产生的余热、余压、含能废料等余能的利用状况。4.6热力系统能源利用状况审计
4.6.1审计企业锅炉、加热炉等窑炉所用能源的品种和数量，计算热效率。2
建筑321---标准查询下载网
wwwiz321.net
HG/T 4191—2011

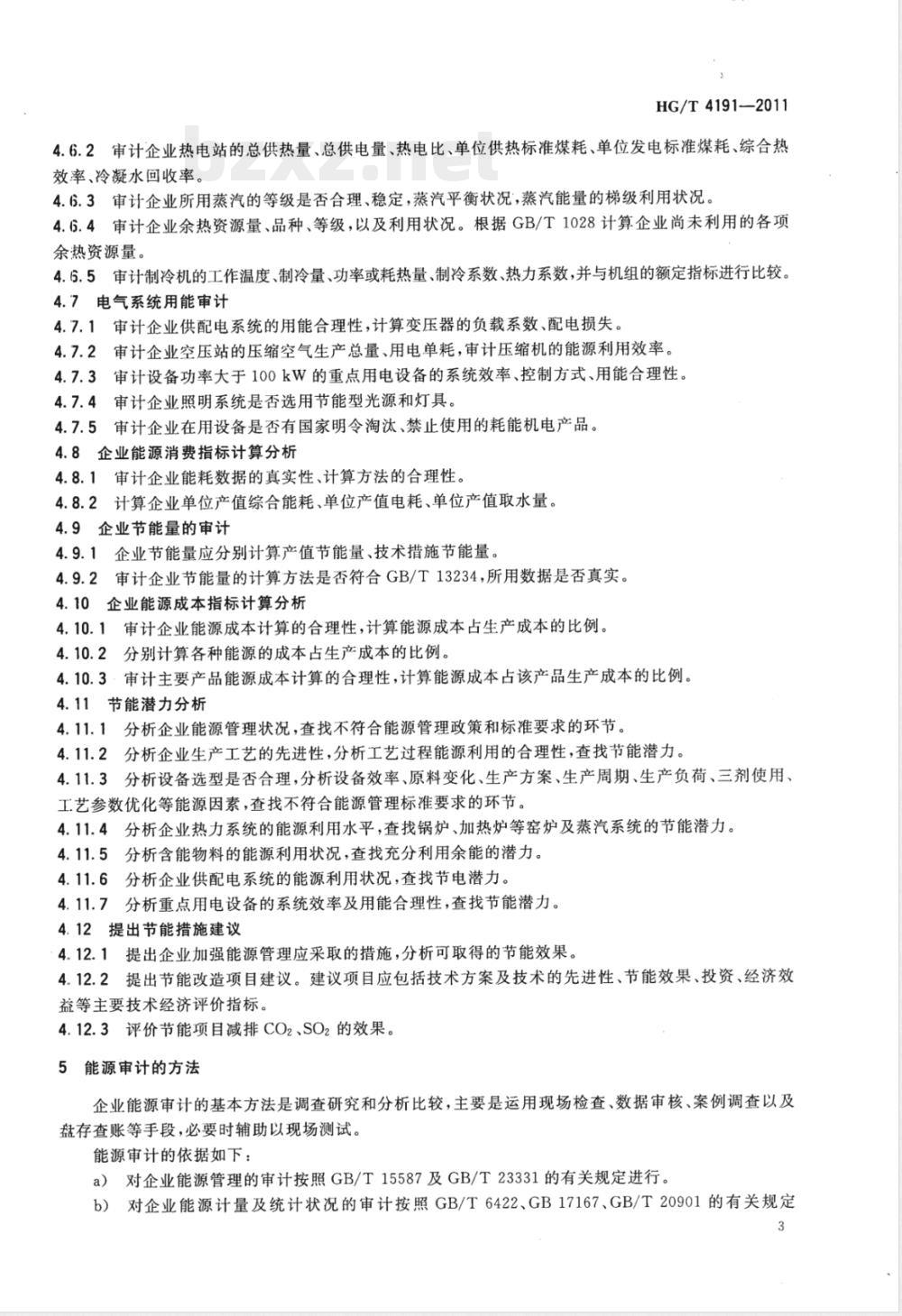

4.6.2审计企业热电站的总供热量、总供电量、热电比、单位供热标准煤耗、单位发电标准煤耗、综合热效率、冷凝水回收率。
4.6.3审计企业所用蒸汽的等级是否合理、稳定，蒸汽平衡状况，蒸汽能量的梯级利用状况。4.6.4审计企业余热资源量、品种、等级，以及利用状况。根据GB/T1028计算企业尚未利用的各项余热资源量，
4.6.5审计制冷机的工作温度、制冷量、功率或耗热量、制冷系数、热力系数，并与机组的额定指标进行比较。4.7电气系统用能审计
4.7.1审计企业供配电系统的用能合理性，计算变压器的负载系数、配电损失。4.7.2审计企业空压站的压缩空气生产总量、用电单耗，审计压缩机的能源利用效率。4.7.3审计设备功率大于100kW的重点用电设备的系统效率、控制方式、用能合理性。4.7.4审计企业照明系统是否选用节能型光源和灯具。4.7.5审计企业在用设备是否有国家明令淘汰、禁止使用的耗能机电产品。4.8企业能源消费指标计算分析
4.8.1审计企业能耗数据的真实性、计算方法的合理性。4.8.2计算企业单位产值综合能耗、单位产值电耗、单位产值取水量。4.9企业节能量的审计
4.9.1企业节能量应分别计算产值节能量、技术措施节能量。4.9.2审计企业节能量的计算方法是否符合GB/T13234，所用数据是否真实。企业能源成本指标计算分析
4.10.1审计企业能源成本计算的合理性，计算能源成本占生产成本的比例。分别计算各种能源的成本占生产成本的比例。4.10.2
4.10.3·审计主要产品能源成本计算的合理性，计算能源成本占该产品生产成本的比例。4.11节能潜力分析
4.11.1分析企业能源管理状况，查找不符合能源管理政策和标准要求的环节。4.11.2分析企业生产工艺的先进性，分析工艺过程能源利用的合理性，查找节能潜力。4.11.3分析设备选型是否合理，分析设备效率、原料变化、生产方案、生产周期、生产负荷、三剂使用、工艺参数优化等能源因素，查找不符合能源管理标准要求的环节。分析企业热力系统的能源利用水平，查找锅炉、加热炉等窑炉及蒸汽系统的节能潜力。4.11.4
4.11.5分析含能物料的能源利用状况，查找充分利用余能的潜力。4.11.6分析企业供配电系统的能源利用状况，查找节电潜力。4.11.7分析重点用电设备的系统效率及用能合理性，查找节能潜力。4.12提出节能措施建议
4.12.1提出企业加强能源管理应采取的措施，分析可取得的节能效果。4.12.2提出节能改造项目建议。建议项目应包括技术方案及技术的先进性、节能效果、投资、经济效益等主要技术经济评价指标。
4.12.3评价节能项目减排CO2、SO2的效果。5能源审计的方法
企业能源审计的基本方法是调查研究和分析比较，主要是运用现场检查、数据审核、案例调查以及盘存查账等手段，必要时辅助以现场测试。能源审计的依据如下：
a）对企业能源管理的审计按照GB/T15587及GB/T23331的有关规定进行。b）对企业能源计量及统计状况的审计按照GB/T6422、GB17167、GB/T20901的有关规定3
HG/T 4191—2011
进行。
对产品综合能源消耗和产值能耗指标的计算按照GB/T2589、GB/T50441的有关规定进行。c）
对设备热效率的计算分析按照GB/T2588的有关规定进行。d)
对企业余热资源的利用状况分析按照GB/T1028、GB/T3486的有关规定进行。e）
对企业供配电系统的计算分析按照GB/T3485、GB/T16664的有关规定进行。f）
对节能量的计算按照GB/T13234的有关规定进行。对企业能源审计应符合GB/T17166的有关规定。h）
其他能耗指标的计算参照有关行业标准及国家统计局的规定进行。i)
6能源审计的程序
6.1前期准备
6.1.1成立能源审计领导小组和工作小组，明确人员分工，明确能源审计的目标、审计期及审计内容，制定能源审计方案。
6.1.2初步了解企业生产及能源利用情况。通过企业能源管理人员的介绍，初步了解企业生产工艺，及能源管理体系、能源购销、能源转换输送、能源计量和能源利用系统的情况。6.1.3收集有关数据和资料。召开能源审计动员会，向相关人员介绍能源审计的目的和要求，布置数据资料收集工作，主要收集能源管理资料、能源统计报表、各分系统和主要用能设备的数据资料、生产数据资料、技改项目等有关资料。6.2现场调查测试
6.2.1进入生产现场，了解主要生产系统、能源转换输送和能源利用系统的详细情况，根据需要选择重点用能设备和装置进行现场测试。6.2.2通过现场核查、盘点、查账等手段，核算、分析收集的各种数据的真实性，必要时与企业重新核对。6.3交流研讨
数据收集和现场调查完成后，应就发现的问题与企业进行交流，分析存在的问题，共同探讨提高能源利用效率可能采取的措施。
6.4编写能源审计报告
现场审计完成后，应及时进行数据处理和能源利用状况分析，并编写能源审计报告，经企业核实后，提交最终报告。
7能源审计报告内容
7.1企业能源审计报告分摘要与正文两部分。7.2能源审计报告的摘要放在正文前面。摘要应包括：企业简介、企业能源消费结构、主要产品能耗、产品能源成本、能源利用效果评价、审计结论与建议。7.3企业能源审计报告正文应包括：a）企业基本情况，应包括企业概况、企业主要生产装置概况、企业用能系统概况。b）企业能源管理状况，应包括企业能源管理机构、企业能源管理制度、企业能源计量统计状况。c）企业能源利用状况，应包括企业能源消费结构、企业能源消费流向、各种能耗指标、能源成本、能源利用效果评价。
d）节能潜力分析和建议。
e）审计结论。
附表，应包括重点用能设备节能监测报告、能源计量器具统计表、主要用能设备汇总表等。f）
建筑321---标准查询下载网
iz321.net
建筑321---标准查询下载网
wwiz321.net
中华人民共和国
化工行业标准
石化企业能源审计规范
HG/T4191—2011
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京云浩印刷有限责任公司印装880mm×1230mm1/16印张字数9千字2011年7月北京第1版第1次印刷
书号：155025·0985
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有违者必究
