【其他行业标准】 软体沼气池用聚氯乙烯涂覆织物膜材

ICS83.140.99
分类号：Q22
备案号：39432-2013

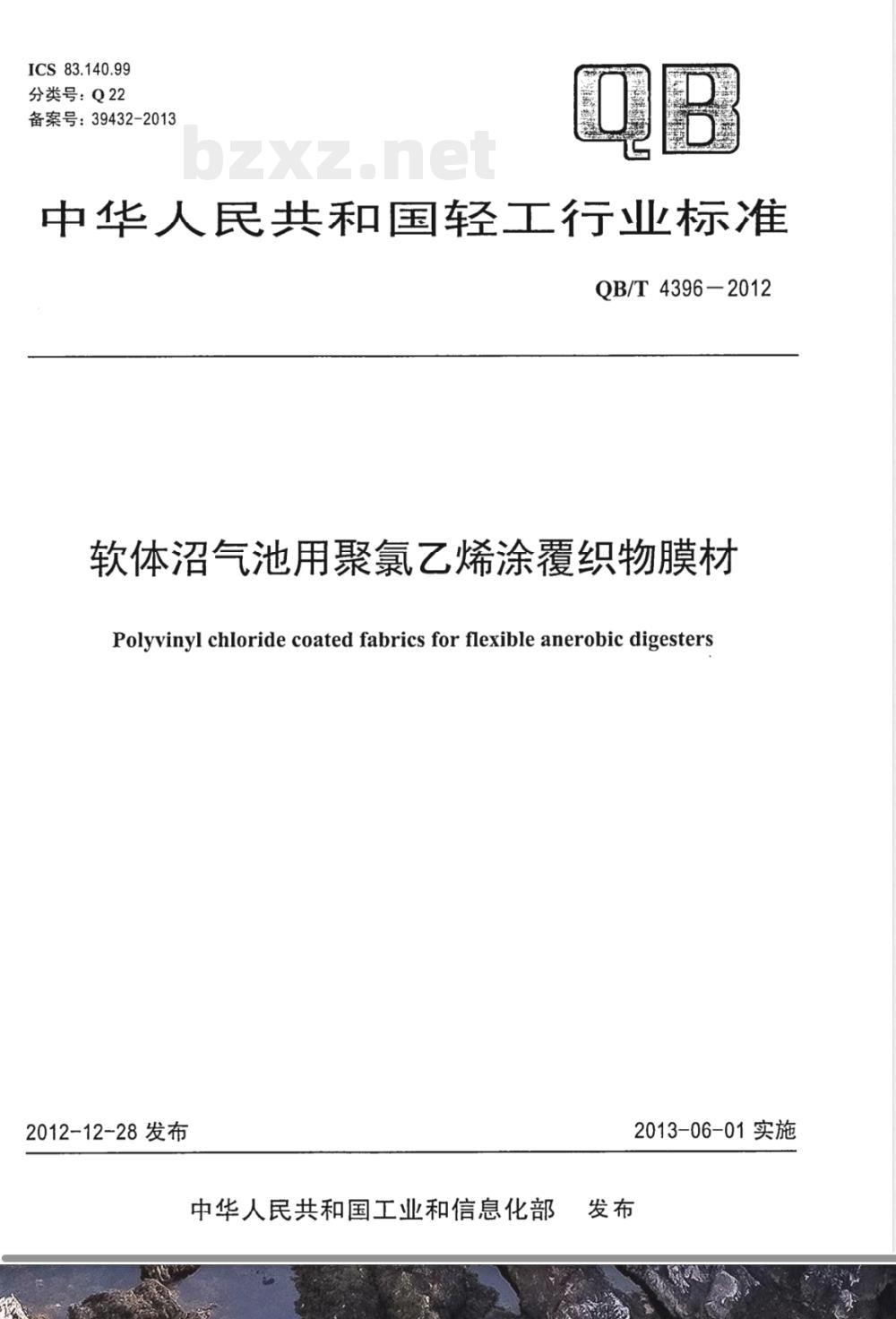

中华人民共和国轻工行业标准
QB/T4396-2012
软体沼气池用聚氯乙烯涂覆织物膜材Polyvinyl chloride coated fabrics for flexible anerobic digesters2012-12-28 发布
中华人民共和国工业和信息化部2013-06-01实施

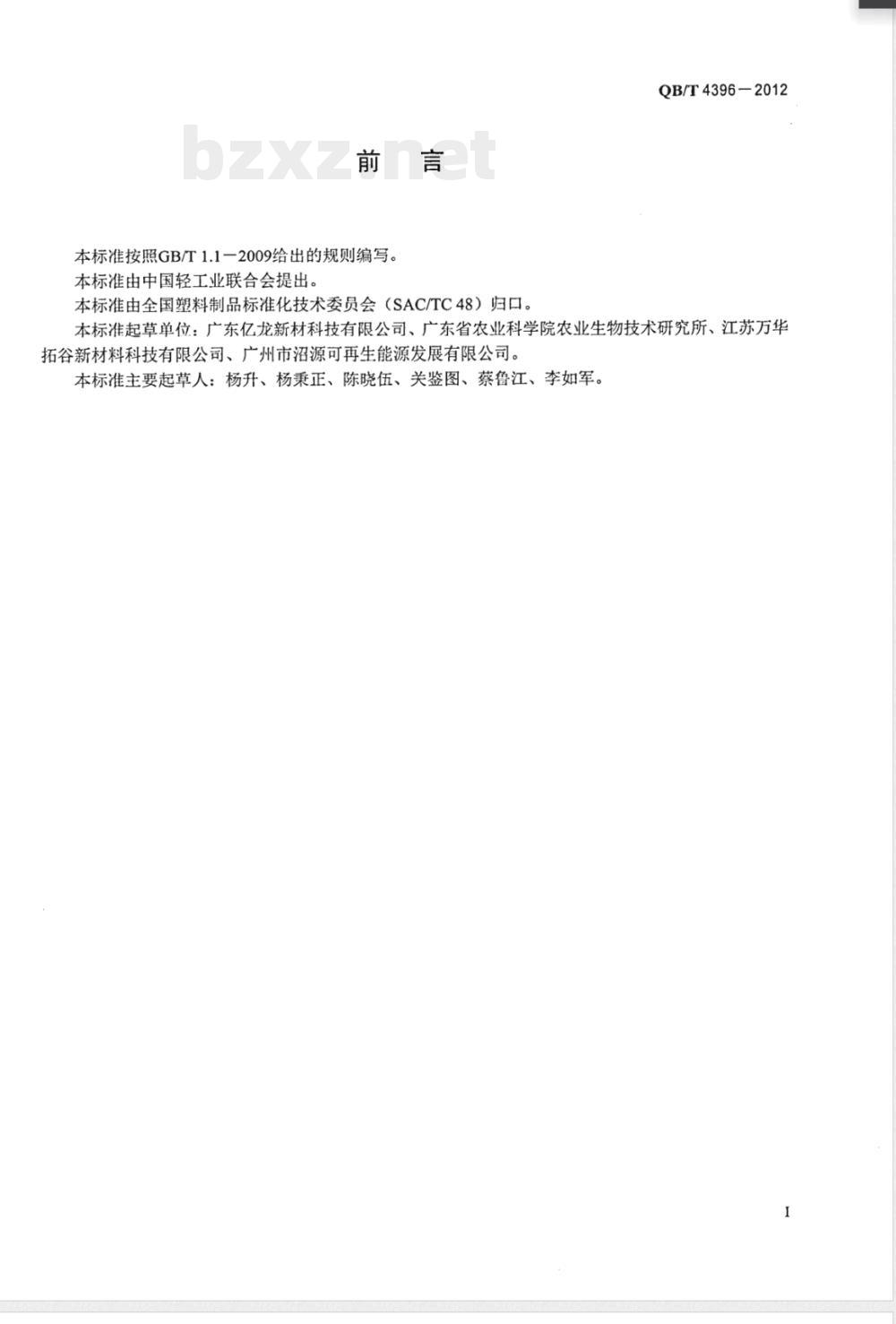

本标准按照GB/T1.1一2009给出的规则编写。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。QB/T4396-2012
本标准起草单位：广东亿龙新材科技有限公司、广东省农业科学院农业生物技术研究所、江苏万华拓谷新材料科技有限公司、广州市沼源可再生能源发展有限公司。本标准主要起草人：杨升、杨秉正、陈晓伍、关鉴图、蔡鲁江、李如军。1范围

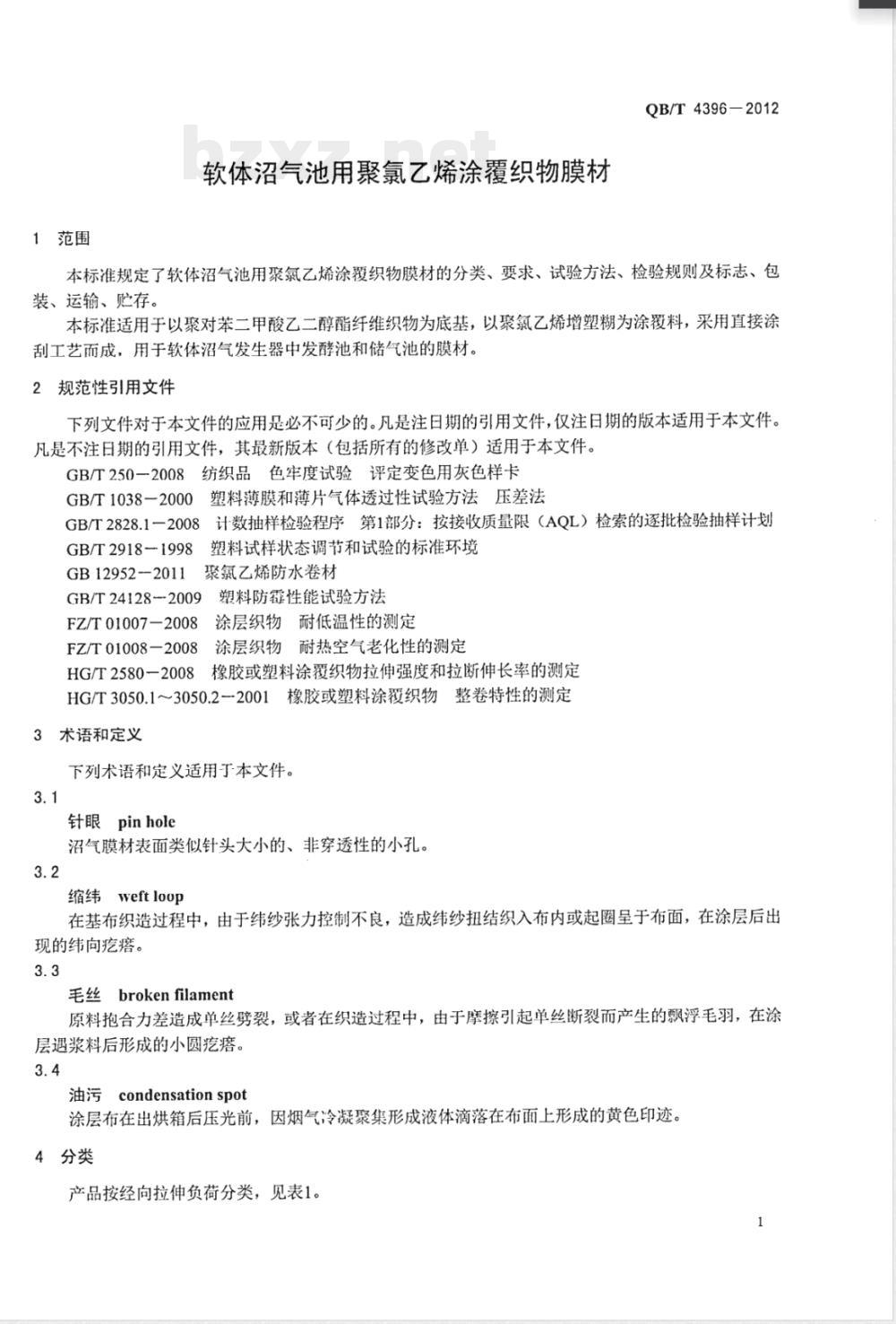

软体沼气池用聚氯乙烯涂覆织物膜材QB/T4396—2012
本标准规定了软体沼气池用聚氯乙烯涂覆织物膜材的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于以聚对苯二甲酸乙二醇酯纤维织物为底基，以聚氯乙烯增塑糊为涂覆料，采用直接涂刮工艺而成，用于软体沼气发生器中发酵池和储气池的膜材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250一2008纺织品色牢度试验评定变色用灰色样卡GB/T1038一2000塑料薄膜和薄片气体透过性试验方法压差法GB/T2828.1一2008计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2918-1998塑料试样状态调节和试验的标准环境GB12952--2011聚氯乙烯防水卷材GB/T24128-2009塑料防霖性能试验方法涂层织物耐低温性的测定
FZ/T01007-2008
涂层织物耐热空气老化性的测定FZ/T01008-2008
HG/T2580一2008橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定HG/T3050.1～3050.2-2001橡胶或塑料涂覆织物整卷特性的测定3术语和定义
下列术语和定义适用于本文件。3.1
针眼pinhole
沼气膜材表面类似针头大小的、非穿透性的小孔。3.2
缩纬weftloop
在基布织造过程中，由于纬纱张力控制不良，造成纬纱扭结织入布内或起圈呈于布面，在涂层后出现的纬向疙瘩。
毛丝brokenfilament
原料抱合力差造成单丝劈裂，或者在织造过程中，由于摩擦引起单丝断裂而产生的飘浮毛羽，在涂层遇浆料后形成的小圆疙瘩。
油污condensationspot
涂层布在出烘箱后压光前，因烟气冷凝聚集形成液体滴落在布面上形成的黄色印迹。4分类

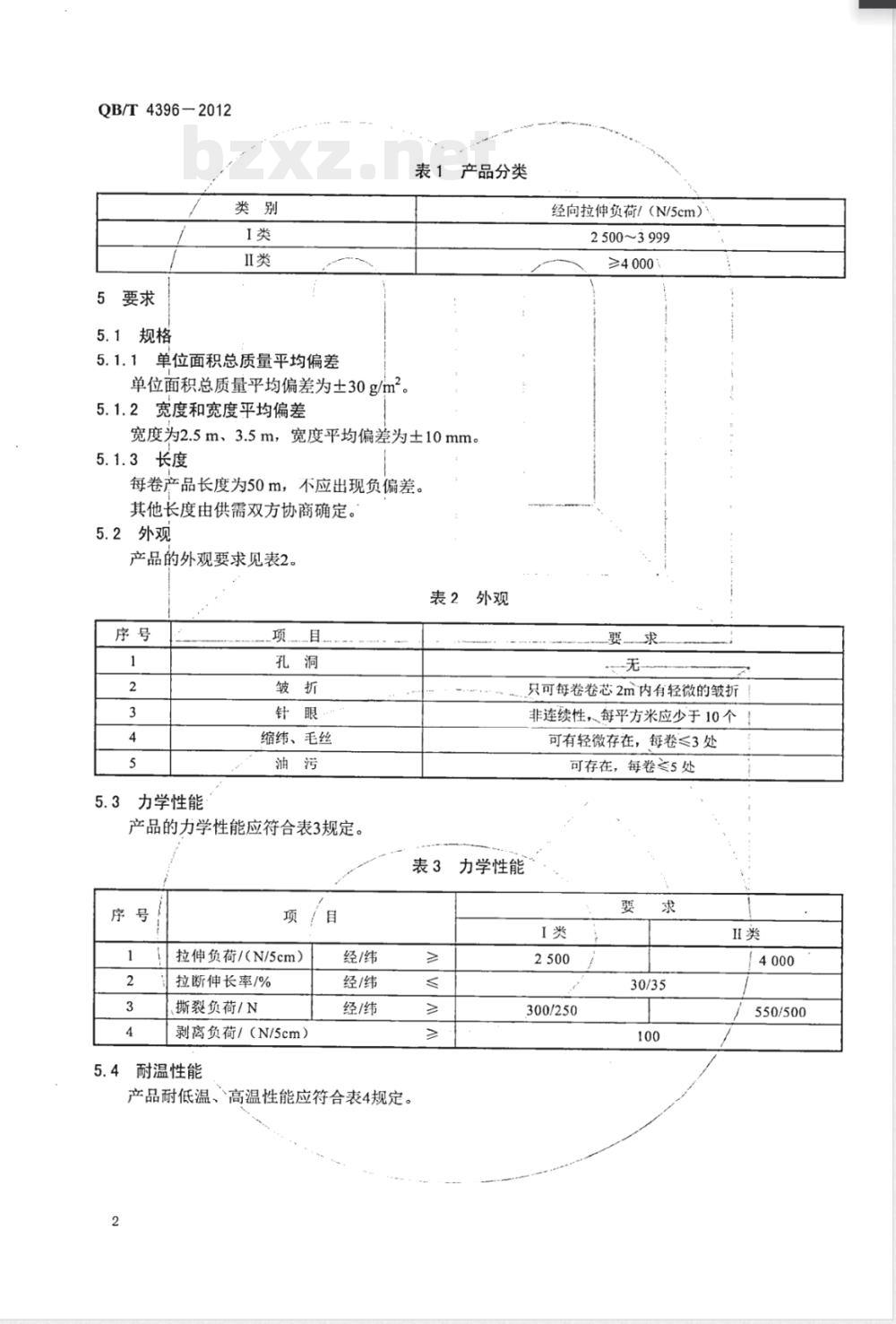

产品按经向拉伸负荷分类，见表1。QB/T4396-2012
5.1规格
5.1.1单位面积总质量平均偏差
单位面积总质量平均偏差为土30g/m25.1.2宽度和宽度平均偏差
表1产品分类
宽度为2.5m、3.5m，宽度平均偏差为±10mm。5.1.3长度
每卷产品长度为50m，
不应出现负偏差。
其他长度由供需双方协商确定。5.2外观
产品的外观要求见表2。
表2外观
5.3力学性能
缩纬、毛丝
产品的力学性能应符合表3规定。序号
项／目
拉伸负荷/（N/5cm）
拉断伸长率/%
撕裂负荷/N
剥离负荷/（N/5cm）
耐温性能
经/纬
经/纬
经/纬
产品耐低温、高温性能应符合表4规定。2
力学性能
经向拉伸负荷/（N/5cm）
2500~3999
≥4000
只可每卷卷芯2m内有轻微的皱折非连续性，每平方米应少于10个！可有轻微存在，每卷≤3处
可存在，每卷≥5处
300/250
550/500
经纬向耐低温性能（-30℃）

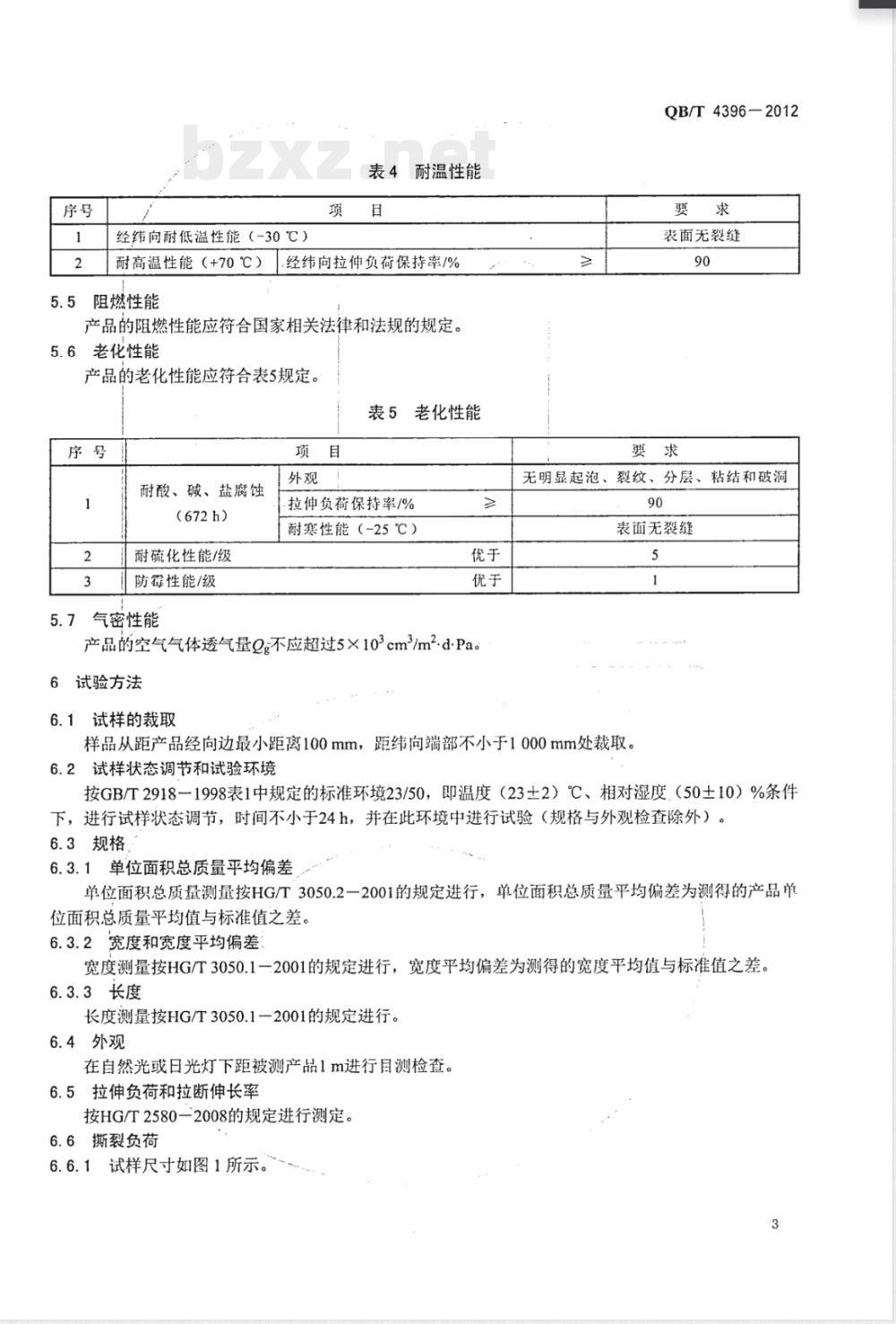

表4耐温性能
耐高温性能（+70℃）」.经纬向拉伸负荷保持率/%5.5免费标准bzxz.net
阻燃性能
产品的阻燃性能应符合国家相关法律和法规的规定。5.6老化性能
产品的老化性能应符合表5规定。表5老化性能
耐酸、碱、盐腐蚀
（672h）
耐硫化性能/级
防霉性能/级
5.7气密性能
-拉伸负荷保持率/%
耐寒性能（-25℃）
产品的空气气体透气量gg不应超过5×103cm2/m?.d·Pa。6
试验方法
6.1试样的裁取
QB/T4396-2012
表面无裂缝
无明显起泡、裂纹、分层、粘结和破洞90
表面无裂缝
样品从距产品经向边最小距离100mm，距纬向端部不小于1000mm处裁取。6.2试样状态调节和试验环境
按GB/T2918一1998表1中规定的标准环境23/50，即温度（23±2）℃、相对湿度，（50±10）%条件下，进行试样状态调节，时间不小于24h，并在此环境中进行试验（规格与外观检查除外）。6.3规格
6.3.1单位面积总质量平均偏差
单位面积总质量测量按HG/T3050.2一2001的规定进行，单位面积总质量平均偏差为测得的产品单位面积总质量平均值与标准值之差。6.3.2宽度和宽度平均偏差
宽度测量按HG/T3050.1一2001的规定进行，宽度平均偏差为测得的宽度平均值与标准值之差。6.3.3长度
长度测量按HG/T3050.1一2001的规定进行。6.4外观
在自然光或日光灯下距被测产品1m进行目测检查。6.5拉伸负荷和拉断伸长率
按HG/T2580-2008的规定进行测定。6.6撕裂负荷
6.6.1试样尺寸如图1所示。
QB/T4396-2012
6.6.2试验仪器
图1撕裂负荷试样示意图
夹持器夹持线
试验仪器采用恒速牵引拉力试验机（CRT），并符合HG/T2580一2008的要求。6.6.3试验步骤
单位为毫米
按图1所示，将样品夹于拉力试验机上、下夹持器夹钳内，拧紧夹持器。开动拉力试验机，速度为（100土10）mm/min，直至试样沿中间切口线全部撕裂，记录最大拉力值。6.6.4试验结果
经向和纬向撕裂负荷以牛顿（N）表示，取经纬向各5个试样的算数平均值，结果计算精确到1N。6.7剥离负荷
6.7.1试样制备
6.7.1.1取样
沿样品经向均匀裁取不少于10个试样。6.7.1.2制备组合试样
将10个试样按面背两两对齐，用塑料用高频热合机进行焊接，然后用刀将焊接宽度切至50mm，并将组合试样在标准环境下放置24h。6.7.2试验仪器
符合HG/T2580一2008要求的等速伸长型（CRE）拉力试验机，并配有自动绘图记录装置，试验时牵引夹持器的移动速度应保持恒定。平面求积仪精度为0.1cm2。
6.7.3试验步骤
调整拉力试验机，使牵引夹持器移动速度为（100土10）mm/min；起动拉力试验机进行剥离试验，剥离时涂层面应倒向一侧。发生剥离不完全现象时，可用刀辅助刮剥，但不应影响试验结果。自剥离开始连续记录试样剥离过程中的剥离力曲线，样品有效剥离长度不应小于100mm。6.7.4试验结果
在剥离力曲线上，去除第一和最后一个1/4的区域，用平面求积仪描绘剥离曲线中部50%区域内的面积，并测量此区域图形底线长度，精确到o.1cm。然后按公式（1）计算：式中：
Q=5×C×
试样的剥离负荷，单位为牛顿每5厘米（N/5cm）；图形上单位高度所代表的负荷量，单位为牛顿每厘米（N/cm）；50%剥离曲线下图形面积的测量值，单位为平方厘米（cm2）；50%剥离曲线下图形底线长度，单位为厘米（cm）；试样宽度，单位为厘米（cm），一般为5cm。试验结果取5个试样的算术平均值，精确到1N。6.8耐温性能
6.8.1耐低温性能
按FZ/T010072008的参数A进行。6.8.2耐高温性能
产品的耐高温性能用拉伸负荷保持率表示。QB/T43962012
按FZ/T01008一2008的方法B进行测定。将试样放置在（70士1）℃的电热鼓风干燥箱内，保持168h后取出，并在室温下冷却30min，然后按6.5规定进行拉伸强度的测定。按公式（2）计算受热前后的拉伸负荷保持率。
式中：
拉伸负荷保持率，%：
受热后拉伸负荷，单位为牛顿每5厘米（N/5cm）；样品拉伸负荷，单位为牛顿每5厘米（N/5cm）。6.9阻燃性能
按国家相关法律和法规进行测定。6.10老化性能
6.10.1耐酸、碱和盐腐蚀
按GB12952一2011的规定进行测定。6.10.2耐硫化性能
6.10.2.1试验仪器
适应硫化氢（H2S）饱和溶液的容器和仪器。6.10.2.2试样要求
试样尺寸为：长（90mm）×宽（60mm）。(2)
6.10.2.3试样步骤
将试样在通入硫化氢（H2S）气体的硫化氢（H2S）饱和水溶液中浸泡5min后取出，立即用水冲洗干净，同未试验过的试样进行比较。6.10.2.4试验结果
察看试验过的试样颜色有无变化并记录，使用GB/T250一2008中规定的评定变色用灰色样卡进行判断。6.10.3防霉性能
按GB/T24128一2009的规定进行。6.11气密性能
按GB/T1038一2000的规定进行测定，用空气做为试验气体。5
QB/T4396-2012
7检验规则
7.1组批
产品应按批验收，同一配方工艺、类别和规格的产品为一批，每批数量不超过15000m。7.2出厂检验
出厂检验的检验项目为5.1.1、5.1.2、5.1.3、5.2和5.3。7.3型式检验
型式检验为5.1.1、5.1.2、5.1.3、5.2、5.3、5.4、5.5、5.6和5.7。有下列情况之一时，应进行型式检验。a）新产品或老产品转厂生产的试制鉴定；b）正式生产后，结构、材料、工艺有较大改变时；c）正常生产12个月时；
d）停产6个月再生产；
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出型式检验时。7.4抽样
单位面积质量平均偏差、宽度、长度和外观的检验采用GB/T2828.1一2008中规定的一般检查水平I，一次抽样方案，AQL为6.5，见表6。产品力学性能、耐温性能、阻燃性能、老化性能和气密性能为每交付批随机抽取一卷进行检验。表6抽样表
批量范围/卷
91～150
151~280
281~500
7.5判定规则
7.5.1合格项的判定
样本大小/卷
接受数 Ac
拒收数Re
单位面积质量平均偏差、宽度、长度和外观以卷为样本单位，分别按5.1和5.2的规定进行判定，样本单位的检验结果若符合7.4的规定，则判规格和外观合格。若有不合格项，应在原批中重新双倍取样，对不合格项进行复验，复验结果若全部合格，则判规格和外观合格产品力学性能、耐温性能、阻燃性能、老化性能和气密性能若全部合格，则判产品各种性能合格。产品各种性能中若有不合格项，应在原批中重新双倍取样，对不合格项进行复验，复验结果若全部合格，则判产品各种性能合格。
7.5.2合格批的判定
检验结果若全部项目合格，则判该批产品合格。若有不合格项，则判该批产品为不合格。8标志、包装、运输、购存
8.1标志
每卷产品包装应有下列标志：
a）制造厂名称及地址：
b）产品名称及本标准编号；
c）产品类别及规格（宽度、长度）；d）生产日期及生产批号；
e）检验员代号；
f）防压、防潮等标志。
产品一般用纸芯卷成，用塑料薄膜或包装纸包装。8.3运输
产品运输中应轻装轻卸，不可重压，严禁日晒雨淋，并应保持包装完整。8.4购存
QB/T4396-2012
产品应在通风、干燥的仓库内贮存，防挤压、远离热源。产品自生产之日起，贮存期不应超过18个月。
