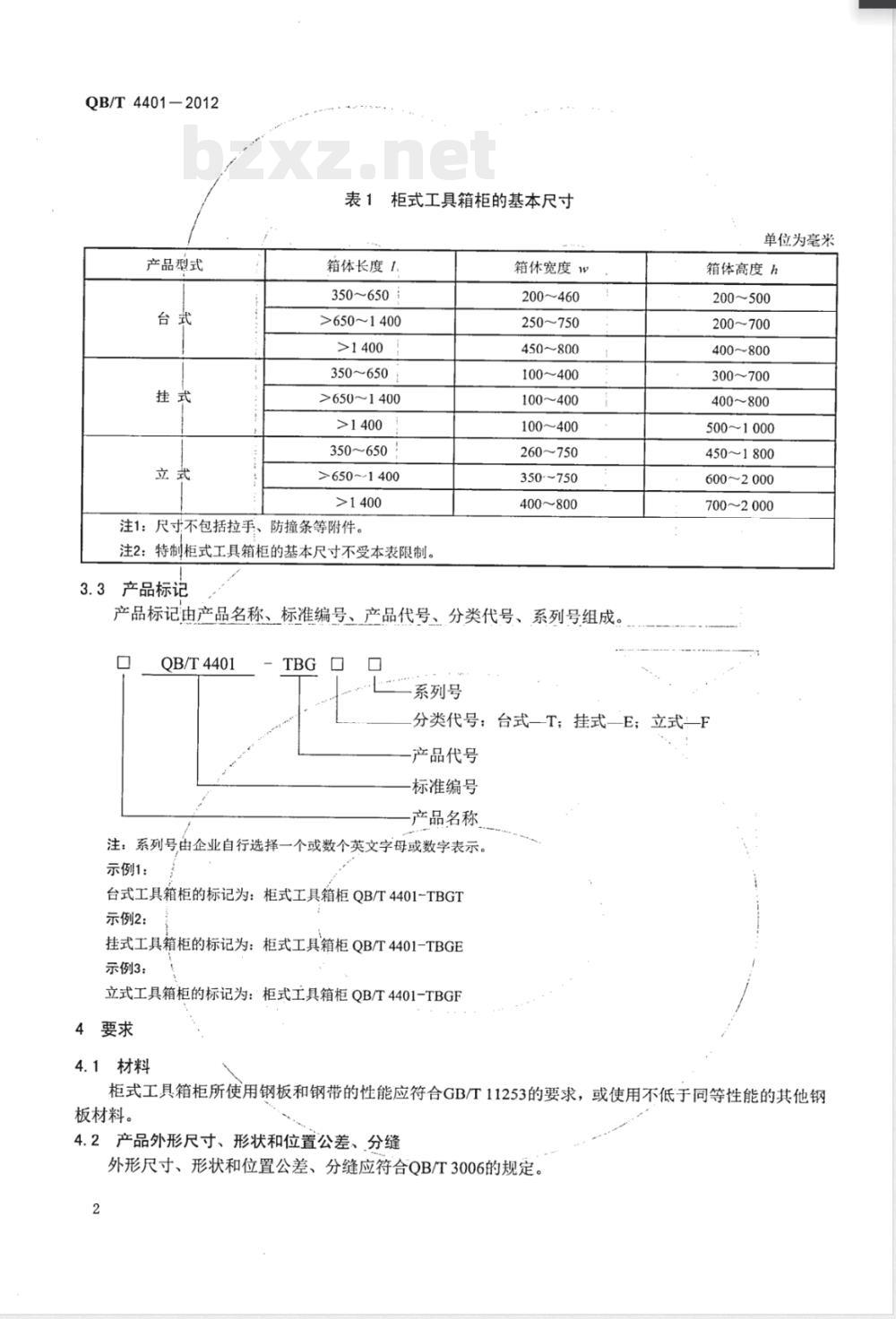

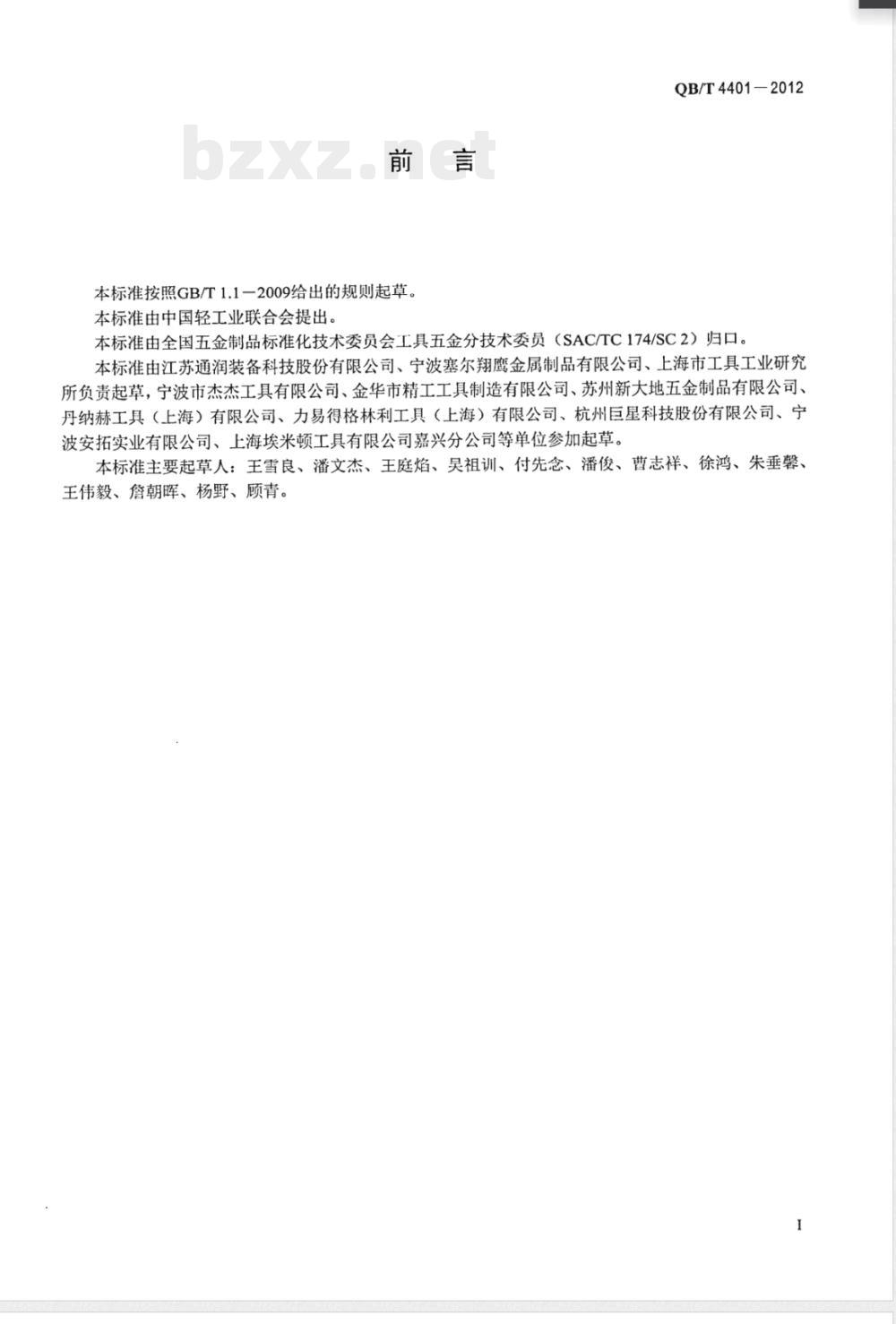

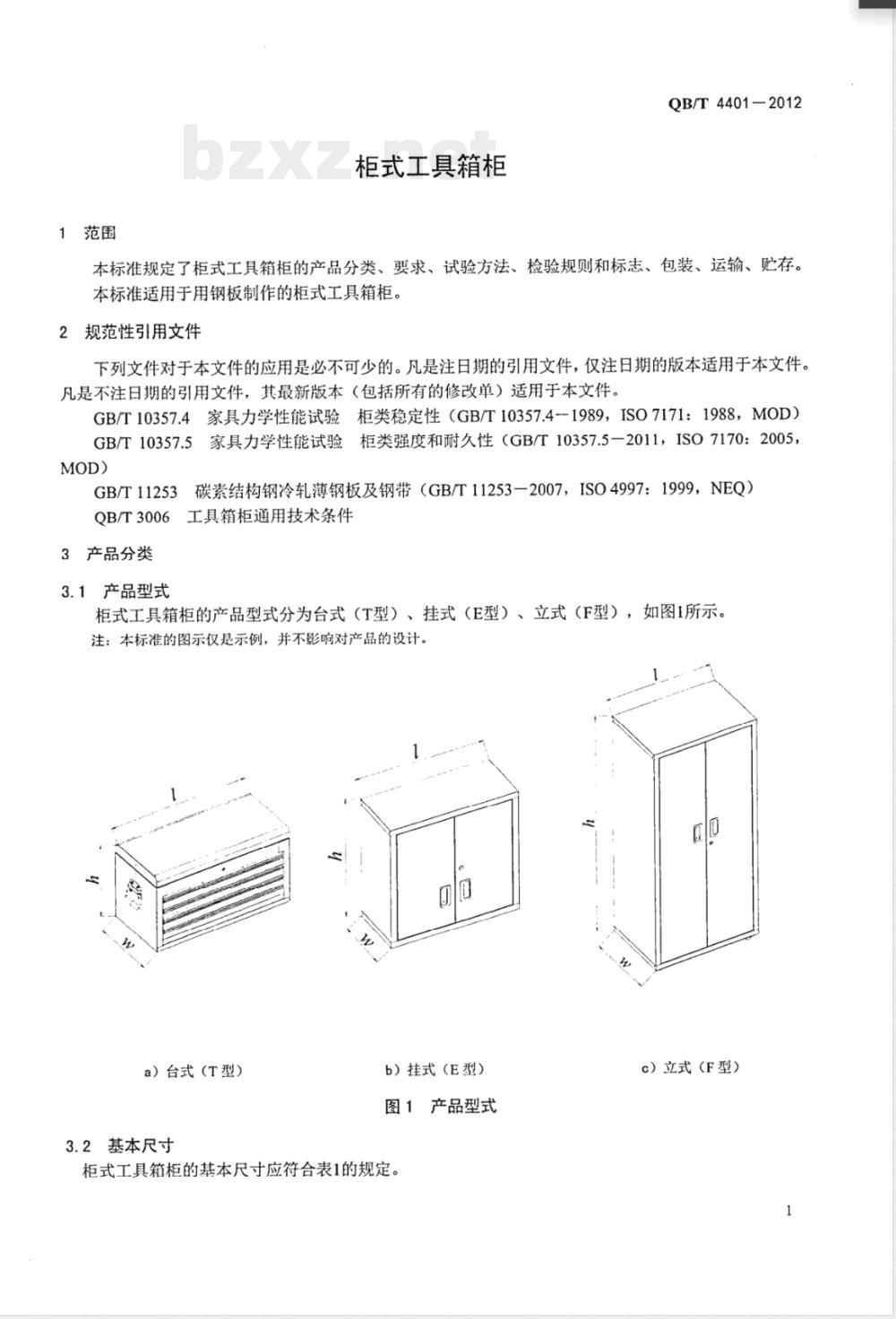

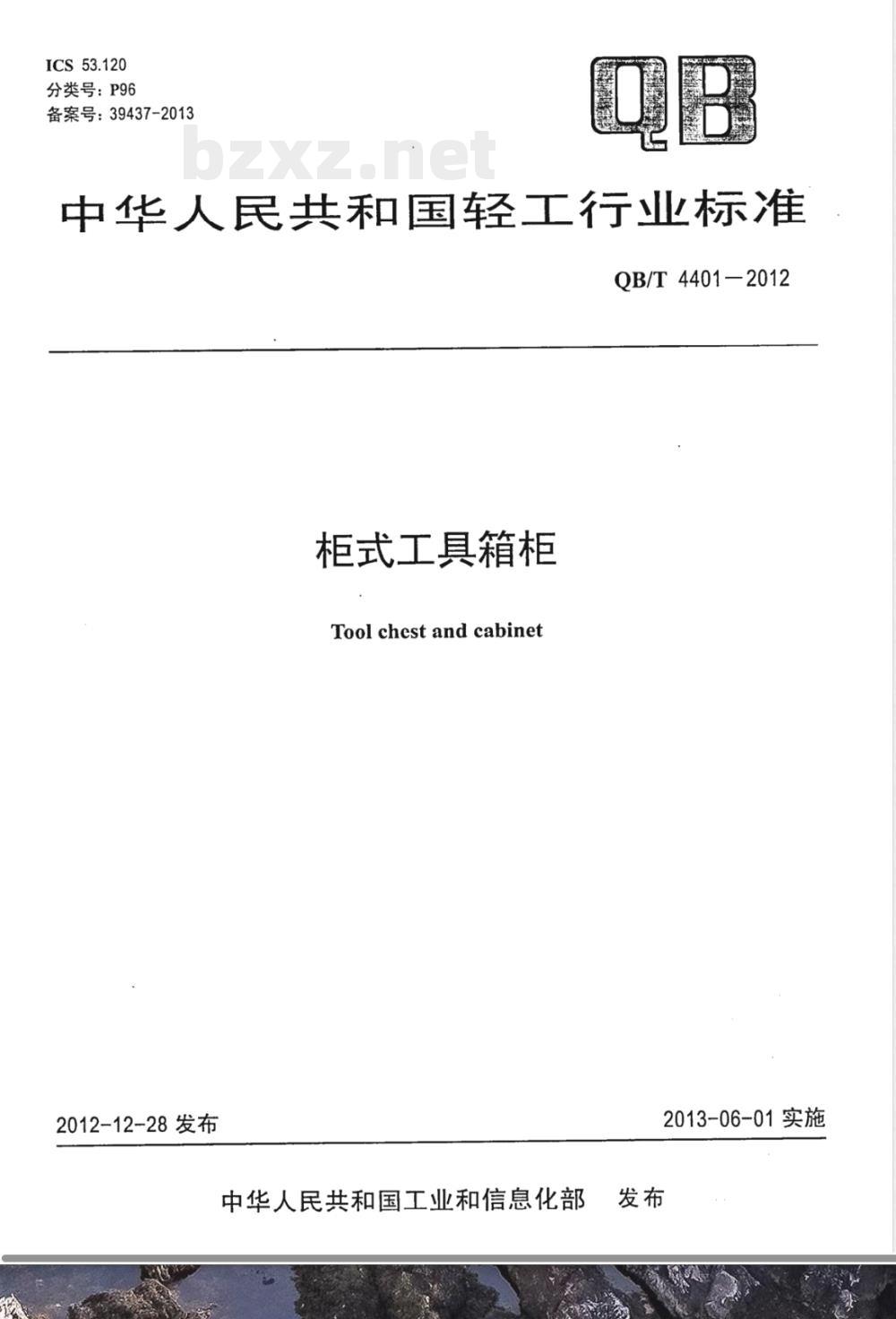

ICS53.120 分类号：P96 备案号：39437-2013 中华人民共和国轻工行业标准 QB/T 4401-2012 柜式工具箱柜 Tool chest and cabinet 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。 本标准由江苏通润装备科技股份有限公司、宁波塞尔翔鹰金属制品有限公司、上海市工具工业研究所负责起草，宁波市杰杰工具有限公司、金华市精工工具制造有限公司、苏州新大地五金制品有限公司、丹纳赫工具（上海）有限公司、力易得格林利工具（上海）有限公司、杭州巨星科技股份有限公司、宁波安拓实业有限公司、上海埃米顿工具有限公司嘉兴分公司等单位参加起草。 本标准主要起草人：王雪良、潘文杰、王庭焰、吴祖训、付先念、潘俊、曹志祥、徐鸿、朱垂馨、王伟毅、詹朝晖、杨野、顾青。 1 范围 本标准规定了柜式工具箱柜的产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于用钢板制作的柜式工具箱柜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 10357.4 家具力学性能试验 柜类稳定性（GB/T 10357.4—1989，ISO 7171:1988，MOD） GB/T 10357.5 家具力学性能试验 柜类强度和耐久性（GB/T 10357.5—2011，ISO 7170:2005，MOD） GB/T 11253 碳素结构钢冷轧薄钢板及钢带（GB/T 11253—2007，ISO 4997:1999，NEQ） QB/T 3006 工具箱柜通用技术条件 3 产品分类 3.1 产品型式 柜式工具箱柜分为台式（T型）、挂式（E型）、立式（F型）。 3.2 基本尺寸 产品基本尺寸如下： 台式：长度350～1400 mm，宽度200～750 mm，高度200～800 mm（分段范围）； 挂式：长度350～1400 mm，宽度100～400 mm，高度300～2000 mm（分段范围）； 立式：长度350～1400 mm，宽度260～800 mm，高度450～2000 mm（分段范围）。 尺寸不包括拉手、防撞条等附件，特制产品不受该范围限制。 3.3 产品标记 产品标记由产品名称、标准编号、产品代号、分类代号及系列号组成。 分类代号：T（台式）、E（挂式）、F（立式）。 示例：柜式工具箱柜 QB/T 4401-TBGT（台式），QB/T 4401-TBGE（挂式），QB/T 4401-TBGF（立式）。 4 要求 4.1 材料 柜式工具箱柜所用钢板和钢带应符合GB/T 11253要求或不低于同等性能材料。 4.2 外形尺寸及公差 外形尺寸、形状和位置公差应符合QB/T 3006规定。 4.3 外观质量 外观质量应符合QB/T 3006规定。 4.4 操作性能 箱盖、门、抽屉等活动部件应开关灵活、锁紧可靠，无卡滞现象；折叠结构应使用方便且不应自行折叠。 4.5 手柄 手柄安装应牢固、安全可靠。 4.6 表面处理 表面处理应符合QB/T 3006规定。 4.7 配件 塑料件应完好、无尖棱毛刺；电镀件应色泽均匀，无烧焦、起泡、露底、针孔、裂纹等缺陷。电镀件需通过24h盐雾试验并满足性能要求。
