中华人民共和国有色金属行业标准YS/T964—2014
铝用炭块空气反应性测定仪
Determinator for the reactivity to air of carbon blockusedintheproductionofaluminium2014-10-14发布
中华人民共和国工业和信息化部2015-04-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：北京英斯派克科技有限公司。YS/T964-2014
本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。本标准主要起草人：方烦、冯绍杰、包崇爱、于易如、陈洪。1范围

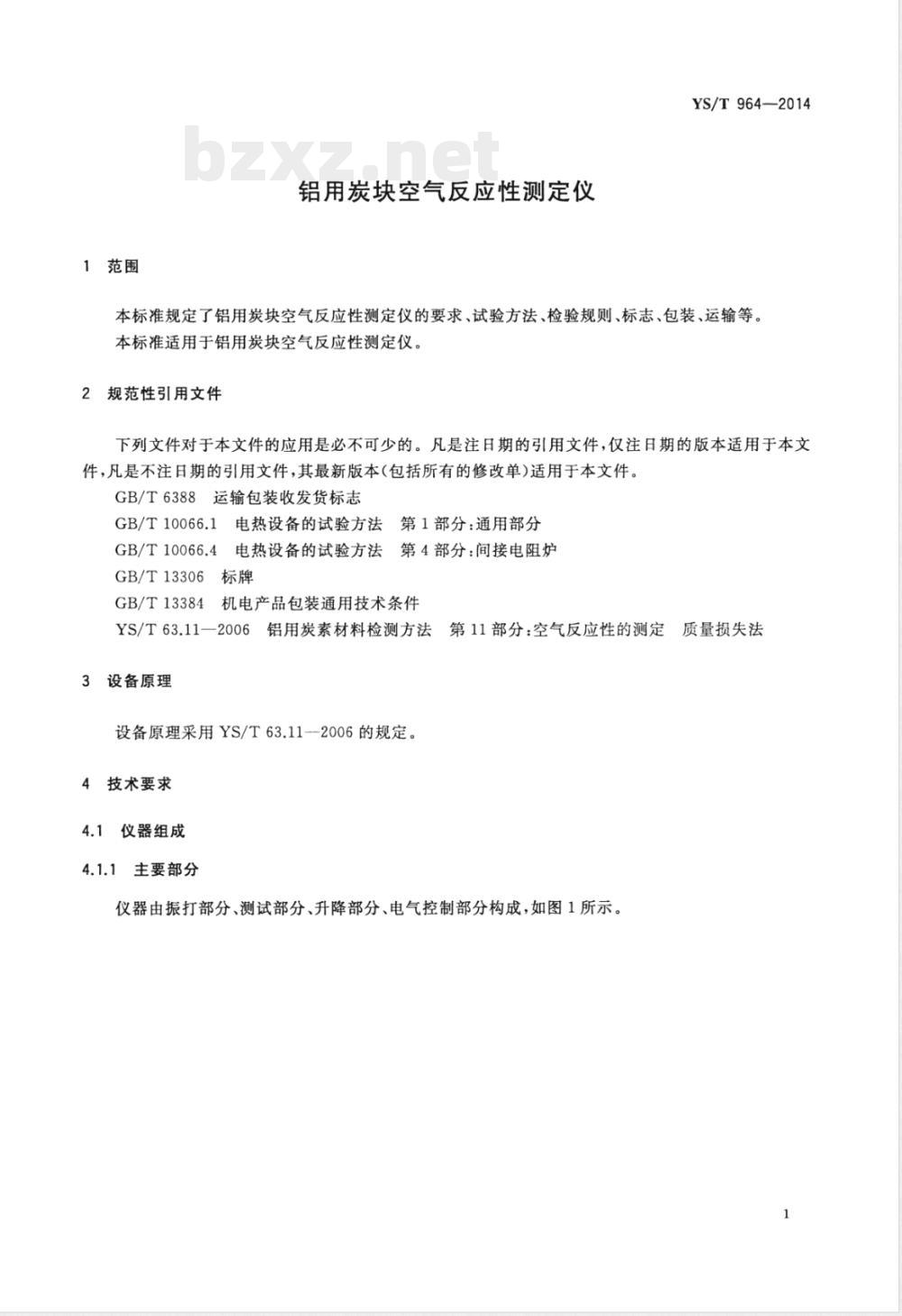

铝用炭块空气反应性测定仪
YS/T964—2014
本标准规定了铝用炭块空气反应性测定仪的要求、试验方法、检验规则、标志、包装、运输等。本标准适用于铝用炭块空气反应性测定仪2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6388
3运输包装收发货标志
电热设备的试验方法第1部分：通用部分GB/T10066.1日
GB/T10066.4
电热设备的试验方法第4部分：间接电阻炉GB/T13306标牌
GB/T13384
机电产品包装通用技术条件
YS/T63.11—2006
第11部分：空气反应性的测定
质量损失法
铝用炭素材料检测方法
设备原理
设备原理采用YS/T63.11--2006的规定4
技术要求
仪器组成
主要部分

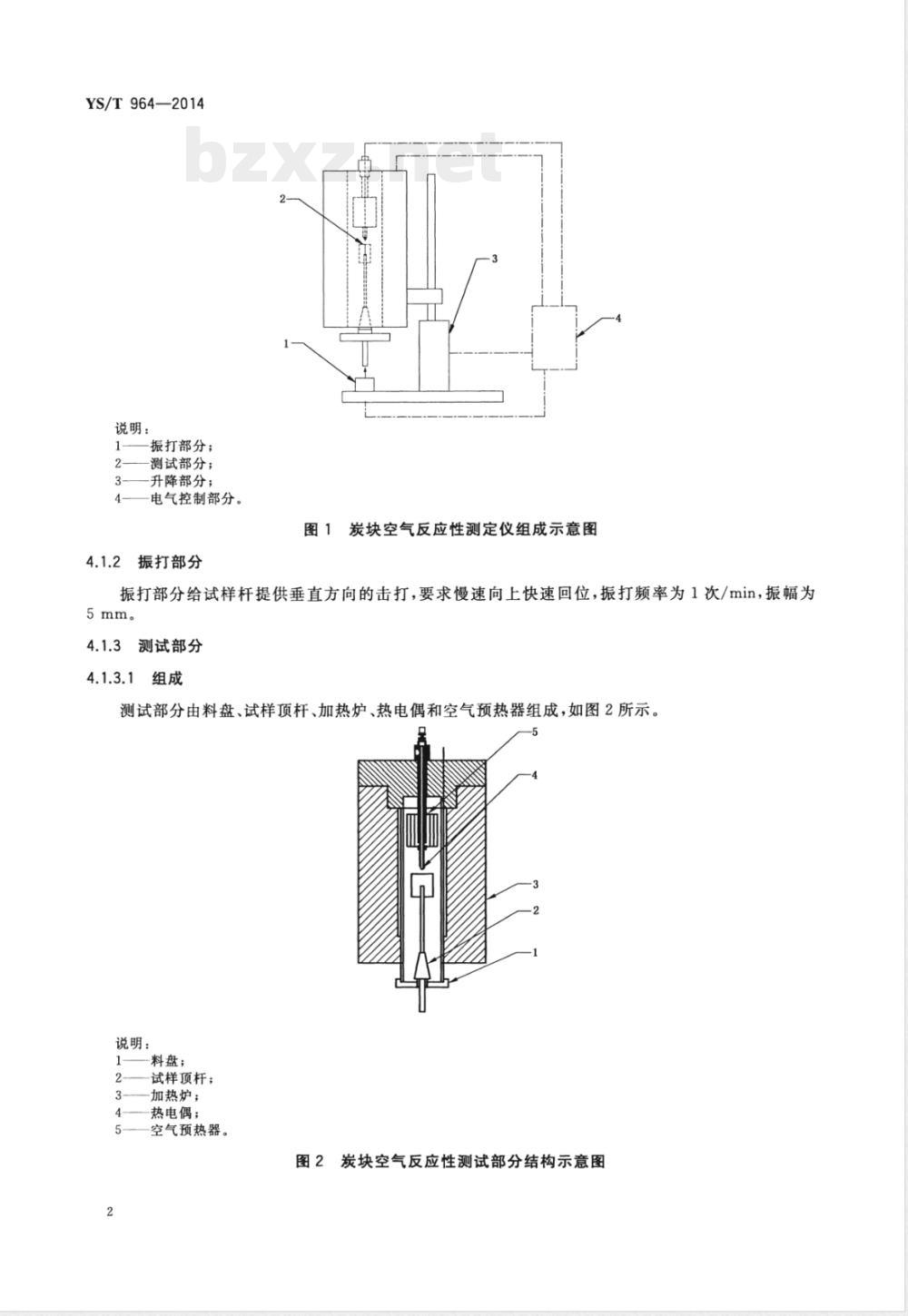

仪器由振打部分、测试部分、升降部分、电气控制部分构成，如图1所示。1
YS/T964—2014
说明：
振打部分；
测试部分；
升降部分：
电气控制部分。
4.1.2振打部分
图1炭块空气反应性测定仪组成示意图振打部分给试样杆提供垂直方向的击打，要求慢速向上快速回位，振打频率为1次/min，振幅为5mm。
4.1.3测试部分
4.1.3.1组成
测试部分由料盘、试样顶杆、加热炉、热电偶和空气预热器组成，如图2所示。品
说明：
料盘；
试样顶杆；
加热炉；
热电偶；
空气预热器。
图2炭块空气反应性测试部分结构示意图4.1.3.2料盘

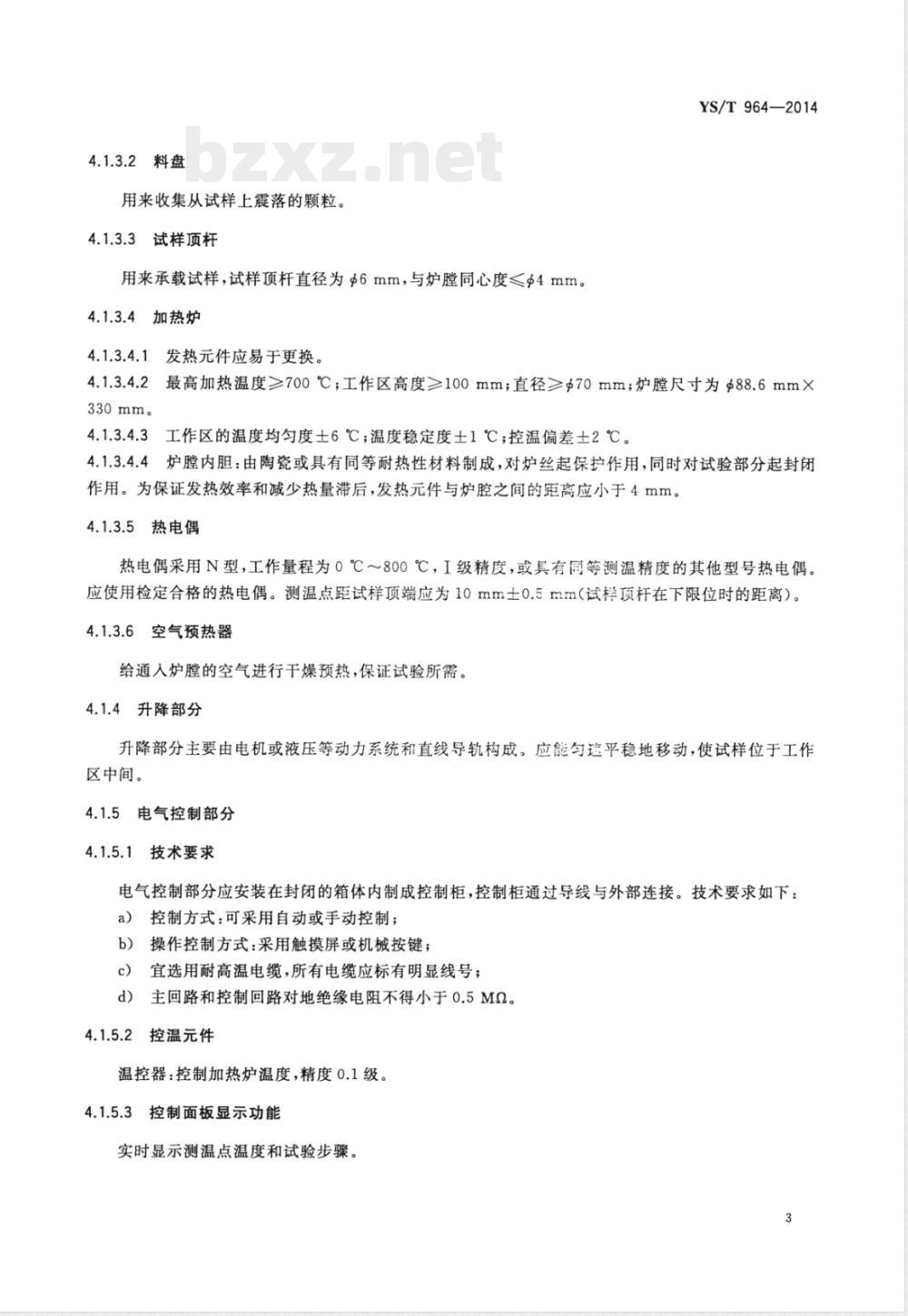

用来收集从试样上震落的颗粒。4.1.3.3试样顶杆
用来承载试样，试样顶杆直径为Φ6mm，与炉膛同心度≤$4mm。4.1.3.4加热炉
4.1.3.4.12
发热元件应易于更换。
YS/T 964—2014
2最高加热温度≥700℃；工作区高度≥100mm；直径≥Φ70mm；炉膛尺寸为$88.6mm×4.1.3.4.2
330mm。
3工作区的温度均匀度士6℃；温度稳定度士1℃；控温偏差士2℃。4.1.3.4.3
炉膛内胆：由陶瓷或具有同等耐热性材料制成，对炉丝起保护作用，同时对试验部分起封闭4.1.3.4.4
作用。为保证发热效率和减少热量滞后，发热元件与炉腔之间的距离应小于4mm4.1.3.5
5热电偶
热电偶采用N型，工作量程为0℃～800℃，I级精度，或具有同等测温精度的其他型号热电偶。应使用检定合格的热电偶。测温点距试样顶端应为10mm士0.5mm（试样顶杆在下限位时的距离）。4.1.3.6
5空气预热器
给通入炉膛的空气进行干燥预热，保证试验所需。4.1.4升降部分
升降部分主要由电机或液压等动力系统和直线导轨构成。应能匀这平稳地移动，使试样位于工作区中间。
4.1.5电气控制部分
4.1.5.1技术要求
电气控制部分应安装在封闭的箱体内制成控制柜，控制柜通过导线与外部连接。技术要求如下：a）
控制方式：可采用自动或手动控制；b）
操作控制方式：采用触摸屏或机械按键；宜选用耐高温电缆，所有电缆应标有明显线号；c
主回路和控制回路对地绝缘电阻不得小于0.5MQ。4.1.5.2控温元件
温控器：控制加热炉温度，精度0.1级。4.1.5.3控制面板显示功能
实时显示测温点温度和试验步骤。3
YS/T964—2014
4.1.5.4安全保护
仪器要有漏电保护功能和超温保护功能，且要求控温异常时仪器能自动停止加热。4.1.5.5
气动控制
4.1.5.5.1减压阀及压力表：压力表准确度等级不低于1.5级，量程为0MPa～1MPa，安装前应送到相关部门检定，合格后再安装。工作时，调节减压阀使压缩空气气压到0.2MPa，并能在试验过程中稳定在（0.2±0.02）MPa。
4.1.5.5.2气体流量计：流量计工作压力不小于0.2MPa，准确度等级不低于4%，量程不低于250L/h。安装前应送到相关部门检定，合格后再安装。在试验过程中稳定在（200士6）L/h。测定仪能耗指标
4.2.1试验用电单耗
设备在单次试验的整个试验周期内所消耗的电能。试验用电单耗d，≤6kW·h。4.2.2炉体表面温升
加热炉在550℃的热稳定状态时，炉体外表面指定范围内任意点的温度与环境温度的差，炉体表面温升≤40℃。
4.2.3升温时间
在额定电压下，经过充分干燥，从冷态加热到550℃的时间，升温时间≤60min。4.2.4空炉损耗功率比
空炉损耗功率和额定功率的比值，要求≤18%。4.3仪器工作环境条件
不能在有强烈震动的场合（如带有大型电机、振动成型机或风机的厂房、有大型运输车的公路旁等）进行试验。
5检验方法
5.1工作区温场
5.1.1工作区位置选择原则：试验时试样位于工作区中央。5.1.2测量温度为400℃和550℃。5.1.3加热炉工作区的温度均匀度、稳定度的测量和计算按GB/T10066.4的有关规定执行。5点测温点分别位于工作区垂直中心上的上、中、下3点以及对角线右上角和左下角，测温点位置如图3所示。4
控温点
图3测温点位置示意图
5.1.4控温偏差用5.1.3中控温点C上所测得的温度按式（1)计算：Tpe =Tp -Tt
式中：
控温偏差，单位为摄氏度（℃）；Tp
控温偶测得的温度读数修正后的算术平均值，单位为摄氏度(℃)；试验温度（400℃和550℃），单位为摄氏度（℃）。5.1.5测试报告格式参见附录A。5.2热电偶安装位置
YS/T964—2014
单位为毫米
·（1）
将试样顶杆置于下限位置，把工装（图4)套在试样顶杆上，将加热炉降低到工作位置，此过程中炉膛内壁与工装应无干涉，然后放入热电偶，当热电偶碰到工装后固定热电偶。单位为毫米
图4典型工装示意图
5.3气体压力及流量
将测定仪与合格的空气气源连接，将压力表显示值调整为0.2MPa，流量计显示值调整为200L/h。观察5min，压力波动应不大于士0.02MPa，流量波动应不大于士6L/h。5
YS/T964-2014
5.4测定仪能耗指标
5.4.1测试工况
测试应在仪器处于正常试验工况下进行5.4.2
测试时间
监测测试时间为一个试验周期。5.4.3测试仪表
监测使用的仪表应满足监测项目的要求，仪表应完好，并应在检定周期内，其精度应符合GB/T10066.1的有关规定。
5.4.4试验用电单耗
在一个试验周期内装置所消耗电量的总和W即试验用电单耗。5.4.5炉体表面温升
炉体表面温升的测定按GB/T10066.4的有关规定执行。5.4.6升温时间
空炉升温时间的测定和计算按GB/T10066.4的有关规定执行。5.4.7
空炉损耗功率比
空炉损耗功率和额定功率的测量和计算按GB/T10066.4的有关规定执行。5.5试运行
按YS/T63.11一2006的规定检测测定仪的试验测试方法和测试精度。6
检验规则
6.1检查与验收
仪器应由供方进行检验，保证产品质量符合本标准的规定，并出具质量证明书。2需方可对收到的仪器按本标准的规定进行检验。检验结果与本标准的规定不符时，应以书面形6.1.2
式向供方提出，由供需双方协商解决6.2出厂检验
每台仪器出厂前应进行出厂检验，出厂检验项目见表1，参考项目参见附录B。全部出厂检验项目合格后应挂合格证。
检验项目
热电偶
压力表
气体流量计
能耗指标
工作区温场
电气柜
电器柜
生产部门程序文件
试运行
型号：
生产商：
技术参数：
型号：
生产商：
技术参数：
型号：
生产商：
技术参数：
试验用电单耗
炉体表面温升
升温时间
空炉损耗功率比
炉温均匀度
炉温稳定度
控温偏差
布线整齐、牢固
元器件的安装可靠
外接插座符合电气要求
脚轮牢靠
提醒标识明显
铭牌合格
各部分没有安装残留垃圾
检验报告完整有效
实验报告完整有效
计量元件证书齐全
产品及元件合格证齐全
各项操作键控制功能正常
自动提升机构运行正常
热电偶安装牢固不松动
20℃升到550℃运行稳定
控制程序符合标准
测量精密度
符合技术参数
没有瑕疵
检定证书
符合技术参数
没有瑕疵
检定证书
符合技术参数
没有瑕疵
检定证书
YS/T 964—2014
YS/T964—2014
检验结果的判定
需方可对表1中热电偶、压力表、气体流量计、工作区温场、试运行项目进行复验，任一项不合格时则判该仪器为不合格。
标志、包装、运输、储存
7.1标志
在开关外罩明显位置应安装仪器的标牌，其要求应符合GB/T13306的规定。标牌上应有如下内容：
仪器名称；
仪器型号；
功率；
电压；
频率；
仪器重量；
本标准编号；
制造厂名称；
出厂日期；
仪器编号。
包装、运输、储存
仪器的包装应符合GB/T6388、GB/T13384的规定。产品应附质量证明书，其上注明：a)
供方名称、商标；
产品名称、编号和出厂日期；
出厂检验报告；
使用维护说明书；
本标准编号。
仪器运输过程中，轻拿轻放，防止重压撞击，应避免雨雪直接淋袭。仪器储存时，应使用塑料布盖好，应保证箱装件和裸装包扎件不受损坏和腐蚀。8
保证期
在用户妥善保管和合理安装、正确使用的条件下，质量保证期为自使用之日起12个月，但不超过自发货日算起18个月。双方另有约定的除外。8
附录A
（资料性附录）
加热炉工作区温场测试报告格式加热炉工作区温场的测试报告格式见表A.1。表A.1
加热炉工作区温场测试报告
仪器名称
仪器编号
生产厂商
客户名称
测温点
平均值/℃
修正后温度/℃
最大值Tpam：
控温点C
修正后温度/℃
温度均匀度：T+=
温度稳定度：T+.=
控温偏差：Tpe=
400℃结果判定
测温点
平均值/℃
修正后温度/℃
最大值Tpamx：
控温点C
修正后温度/℃
温度均匀度：T+=
温度稳定度：T+.=
控温偏差：Tpe
550℃结果判定
结果判定
平均值Tp：wwW.bzxz.Net
平均值T,：
400℃
规格型号
测试时间
测试温度
测试人员
最小值Tpmin：
最大值Th：
结果判定：
结果判定：
结果判定：
550℃
最小值Tpmin：
最大值Th：
结果判定：
结果判定：
结果判定：
YS/T964—2014
400℃、550℃
最小值TI：
最小值TI：
