【其他行业标准】 铝电解槽用干式防渗料

ICS71.100.10
中华人民共和国有色金属行业标准YS/T456—2014
代替YS/T456-2003
铝电解槽用干式防渗料
Dry barrier powder refractory for aluminum electrolysis cell2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施

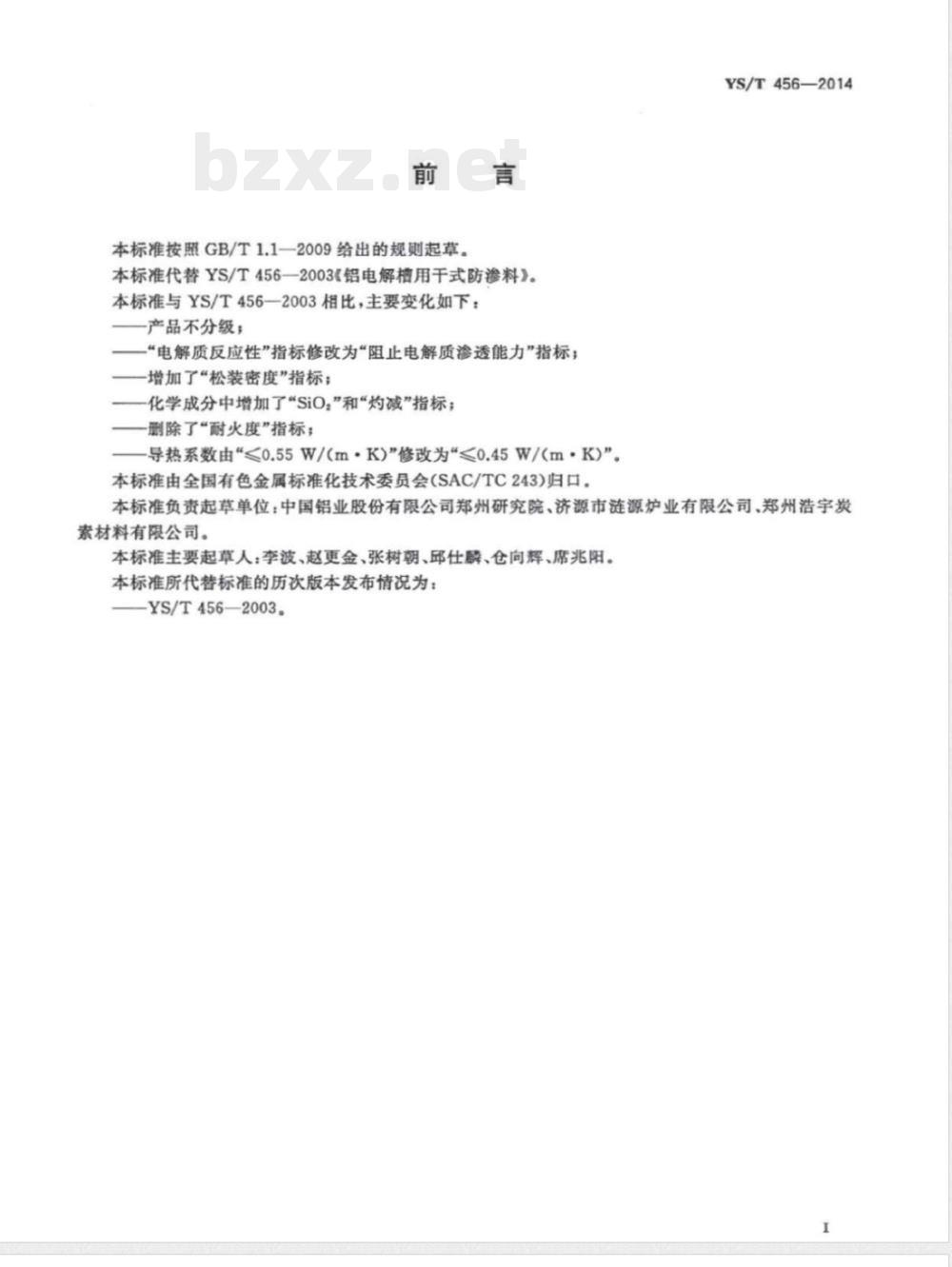

本标准按照GB/T1.1一2009给出的规则起草。本标准代替YS/T456—2003《铝电解槽用干式防渗料》。本标准与YS/T456—2003相比，主要变化如下：产品不分级；
“电解质反应性”指标修改为阻止电解质渗透能力”指标；-增加了“松装密度”指标；
化学成分中增加了“SiO，”和“灼减”指标；一删除了“耐火度”指标；
导热系数由\≤0.55W/（m·K）”修改为\≤0.45W/（m·K）”。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。YS/T456—2014
本标准负责起草单位：中国铝业股份有限公司郑州研究院、济源市涟源炉业有限公司、郑州浩宇炭索材料有限公司。
本标准主要起草人：李波、赵更金、张树朝、邱仕麟、仓向辉、席兆阳。本标准所代替标准的历次版本发布情况为：YS/T456—2003。
1范围
铝电解槽用于式防渗料
YS/T456—2014
本标准规定了铝电解槽用干式防渗料的要求、试验方法、检验规则、标志、包装、运输、贮存以及订货单(或合同)内容。
本标准适用于以氧化铝、氧化硅为主体的铝电解槽用干式防渗料。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6609.25氧化铝化学分析方法与物理性能测定方法松装密度的测定
GB/T6900—2006铝硅系耐火材料化学分析方法YB/T4130耐火材料导热系数试验方法（水流量平板法）3术语和定义
下列术语和定义适用于本文件。3.1
阻止电解质渗透能力
preventelectrolytepermeability一定量的干式防渗料在规定的容器内，在一定条件下进行防渗试验后，观察干式防渗料是否能够阻止电解质渗透到干式防渗料下面的耐火砖。4要求
理化性能指标
产品的理化性能指标应符合表1的要求。表1干式防渗料理化性能指标
物理性能
SiO+Al
阻止电解质渗透能力
捣实密度/（g/cm）
产品需具有阻止电解质渗透的能力。外观质量
产品不应有外来夹杂物。
松装密度/（g/cm2）
导热系数（800℃)/[W/(m·K)］0.45
YS/T456—2014
粒度应不大于5mm。
5试验方法
SiOz、Al,O，的测定按GB/T6900—2006规定的方法或供需双方规定的方法进行。5.1
灼减的测定按GB/T6900一2006规定的方法进行。实密度的测定按附录A规定的方法进行。松装密度的测定按GB/T6609.25规定的方法进行。导热系数的测定按YB/T4130规定的方法进行。阻止电解质渗透能力的测定按附录B规定的方法进行。外观质量以目视法检验，粒度的测定按供需双方规定的方法进行。6检验规则
检查和验收
干式防渗料应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。
需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同的规定不符时，应在收到产品之日起15d内，以书面形式向供方提出，由供需双方协商解决。如需仲裁，供需双方在需方共同进行仲裁取样。
6.2组批
干式防渗料应成批提交验收，每批重量不超过500t。3检验项目
每批产品出厂前都应进行化学成分、实密度、松装密度、外观质量及粒度的检验；阻止电解质渗透能力和导热系数不要求每批产品都检测，但在新产品试制、工艺配方发生重大变化、客户要求及发生可能影响性能指标的情况下需检测。6.4仲裁取样
仲裁取样按照表2规定的方法进行。将所取样品缩分成化学分析及物理性能测试所需要的测试样品。
仲裁取样方法
产品袋数
取样数量
>10袋
随机抽取不少于10袋，每袋取样不少于1kg，并混合均匀检验结果的判定
化学成分中任意一项不合格时，判该批产品不合格。6.5.1
捣实密度、松装密度不合格时，判该批产品不合格。<10袋
逐袋取样。总试样量不少于10kg阻止电解质渗透能力、导热系数不合格时，可该批产品中取双倍试样进行复验，若仍不合格，则判该批产品不合格。

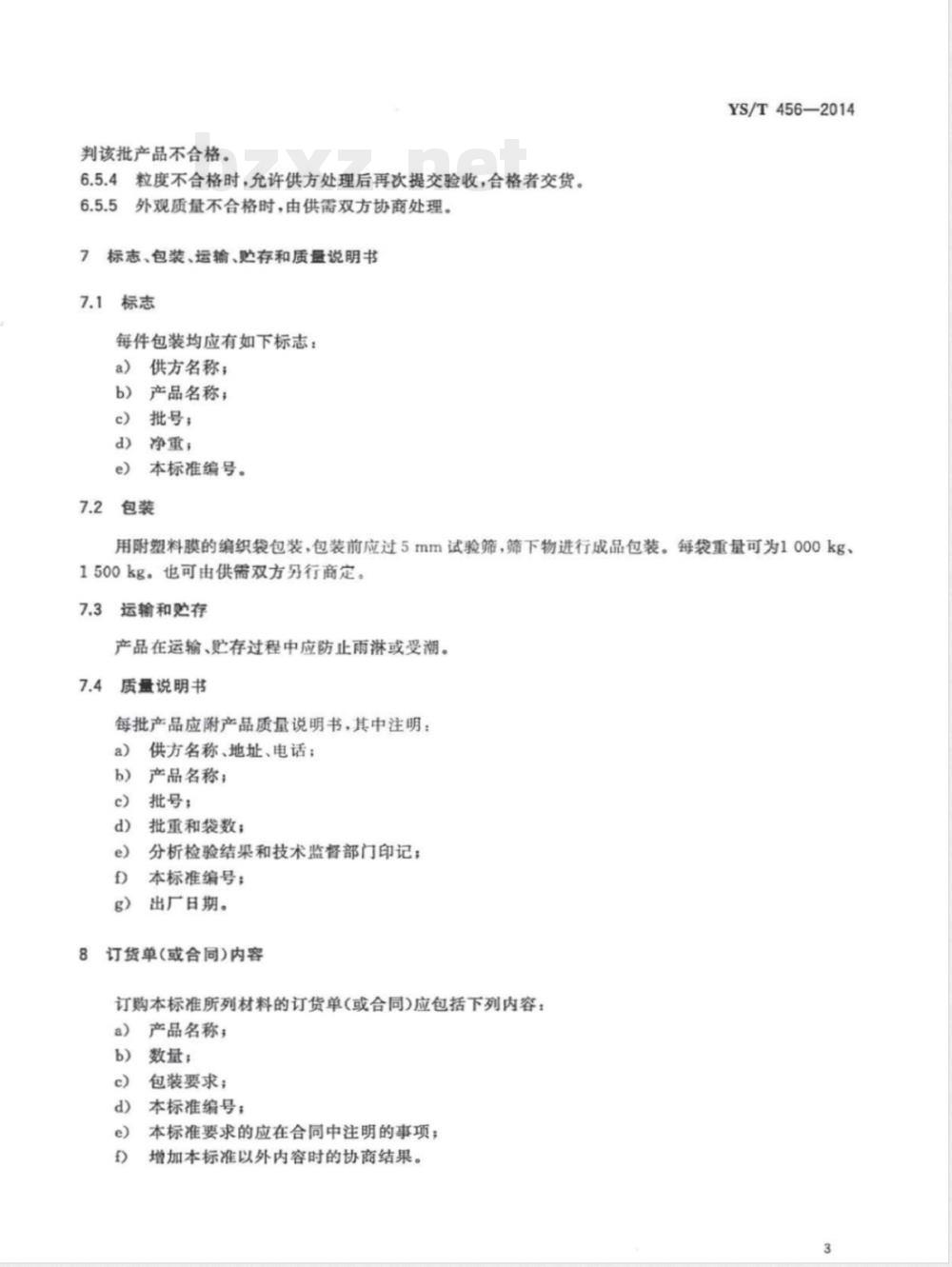

6.5.4粒度不合格时，允许供方处理后再次提交验收，合格者交货。6.5.5
外观质量不合格时，由供需双方协商处理。标志、包装、运输、购存和质量说明书7.1标志
每件包装均应有如下标志：
供方名称；
产品名称；
批号；
净重；
本标准编号。
YS/T456—2014wwW.bzxz.Net
用附塑料膜的编织袋包装，包装前应过5mm试验筛，筛下物进行成品包装。每袋重量可为1000kg、1500kg。也可由供需双方另行商定。7.3
运输和贮存
产品在运输、贮存过程中应防止雨淋或受潮。质量说明书
每批产品应附产品质量说明书，其中注明：a)
供方名称、地址、电话：
产品名称；
批号：
批重和袋数；
分析检验结果和技术监督部门印记；本标准编号；
出厂日期。
订货单（或合同）内容
订购本标准所列材料的订货单（或合同)应包括下列内容：a)
产品名称；
包装要求；
本标准编号；
本标准要求的应在合同中注明的事项；增加本标准以外内容时的协商结果。3
YS/T456—2014
A.1范围
附录A
（规范性附录）
铝电解槽用干式防渗料捣实密度测试方法本附录规定了铝电解槽用干式防渗料捣实密度的测定方法。本附录适用于铝电解槽用干式防渗料捣实密度的测定。A.2
2方法提要
将试样分次放入不锈钢量筒内，用不锈钢圆棒捣实，待把不锈钢量筒装满后，称量筒内试样的量，以计算捣实密度。
A.3设备
量筒：直径50mm，高200mm的不锈钢筒。量筒的体积V可以用蒸馅水标定。圆棒：直径30mm，高300mm的不锈钢圆棒。天平：感量0.01g。
分析步骤
A.4.1试样
取一定量试样测定捣实密度。
测量次数
独立进行两次测试。取其平均值。A.4.3测定
称量筒（A.3.1)的质量m1，将试样（A.4.1)分次置于量筒（A.3.1)内，每次均用圆棒（A.3.2)揭至体积不再变化，待将量筒（A.3.1)捣满后，称量筒（A.3.1)和试样的质量之和m2。A.5
分析结果的表述
按式(A.1)计算捣实密度p：
式中：
—千式防渗料的捣实密度，单位为克每立方厘米（g/cm\）；m
量简的质量，单位为克（g）；
m2——量简和试样的质量之和，单位为克(g)；4
.(A.1)
V量筒的容积，单位为立方厘米(cm*)。重复性及再现性
A.6.1重复性
YS/T456—2014
在重复性条件下获得的两次独立测试结果的测定值，其绝对差值不大于0.02g/cm。A.6.2
再现性
在再现性条件下获得的两次独立测试结果的测定值，其绝对差值不大于0.03g/cm。5
YS/T456—2014
B.1范围
附录B
（规范性附录）
铝电解槽用干式防渗料阻止电解质渗透能力测试方法本附录规定了铝电解槽用干式防渗料阻止电解质渗透能力的测定方法。本附录适用于铝电解槽用干式防渗料阻止电解质渗透能力的测定。B.2方法提要
试样在950℃士5℃下与电解质恒温反应一段时间，以电解质是否渗入到下面的耐火砖作为判断干式防渗料是否具有阻止电解质继续渗透的能力。B.3设备
石墨，内径60mm、内高200mm，带盖。B.3.2
埚炉，能控制温度950℃士5℃。分析步骤
电解质：分子比为2.70士0.02，含氧化铝4%土0.5%，氟化钙4%士0.5%的电解质。干式防渗料：试样分析前在105℃士5℃烘干2h，置于干燥器中冷却至室温。B.4.1.2
B.4.2试料
称取干式防渗料试样（B.4.1.2)150g左右。B.4.3测定
在石墨埚（B.3.1）底部放一直径60mm的耐火砖，将试料（B.4.2）分次放置于石墨（B.3.1）内，每次放料后均用不锈钢圆棒捣实，最终使石墨（B.3.1）中试料（B.4.2）的厚度达到25mm。然后称取电解质试样（B.4.1.1）约270g（精确至0.1g）放置于试料（B.4.2）之上，将石墨盖盖好。石墨埚外部用其他材料保护，防止石墨氧化，然后置于炉（B.3.2）内，通电升温至950℃士5℃，恒温96h，炉内冷却至室温。取出埚后，将内的物料倒于瓷盘内，观察电解质是否渗人到防渗料下面的耐火砖，以判断铝电解槽用干式防渗料是否具有阻止电解质继续渗透的能力。B.5实验结果的表述
如果电解质未渗人耐火砖，则产品的阻正电解质渗透能力符合要求，如果电解质渗人耐火砖，则产品的阻止电解质渗透能力不符合要求。6
YS/T456-2014
中华人民共和国有色金属
行业标准
铝电解槽用干式防渗料
YS/T456—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323
发行中心：(010)51780235
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2015年2月第一版
印张0.75
5字数14千字
2015年2月第一次印刷
书号：155066·2-28274定价16.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
