【其他行业标准】 铝型材热挤压模具的使用、维护与管理

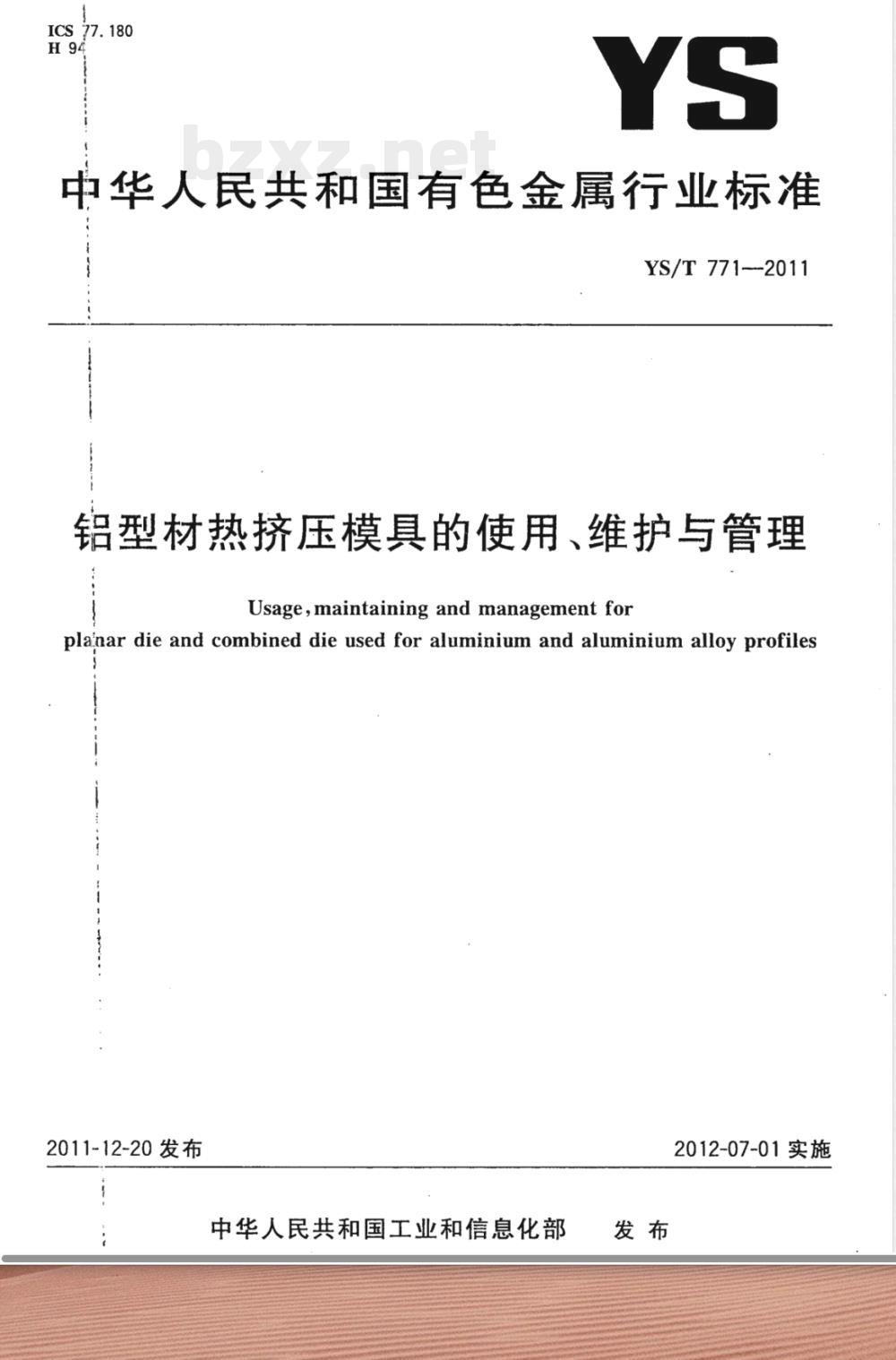

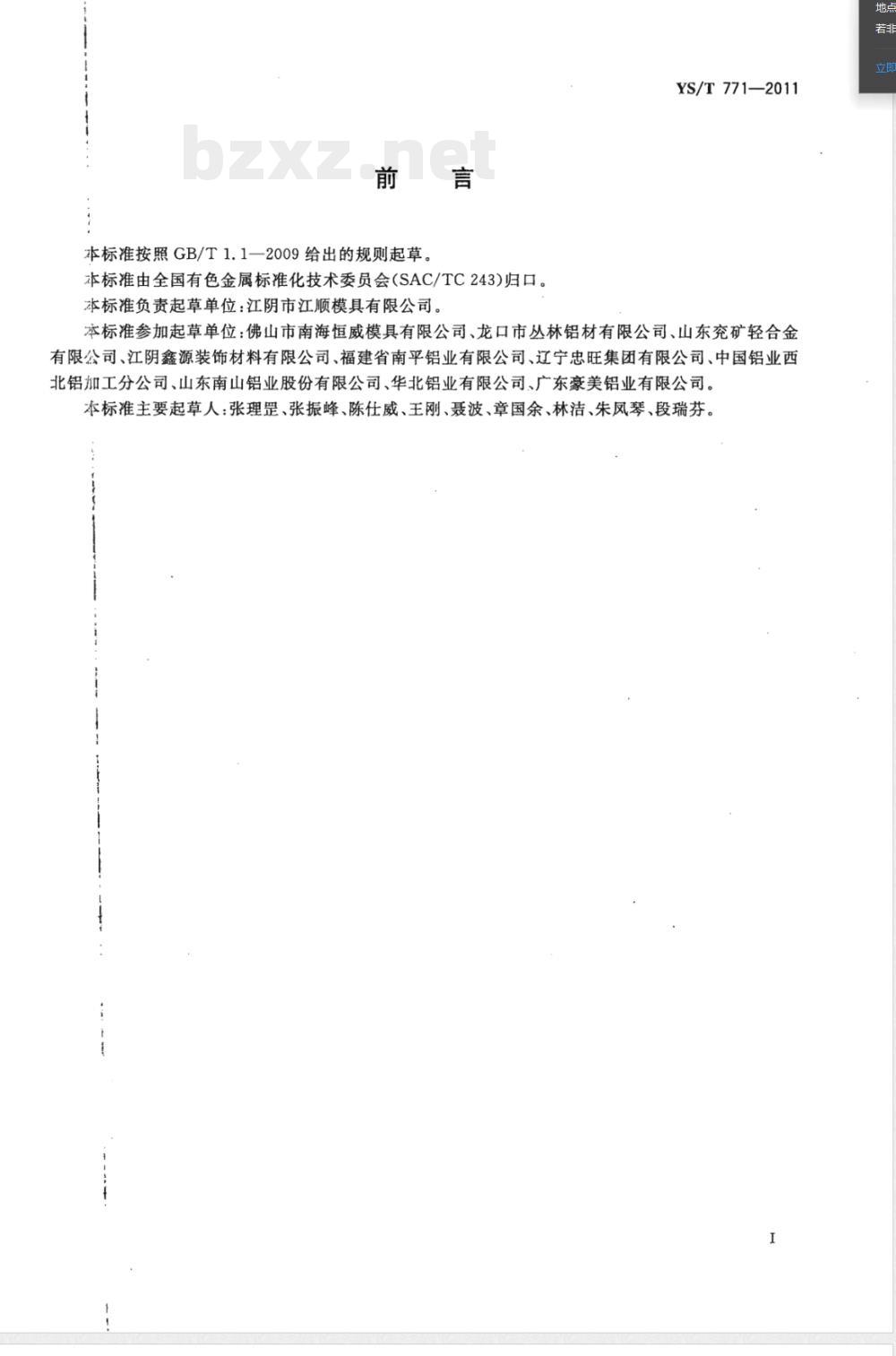

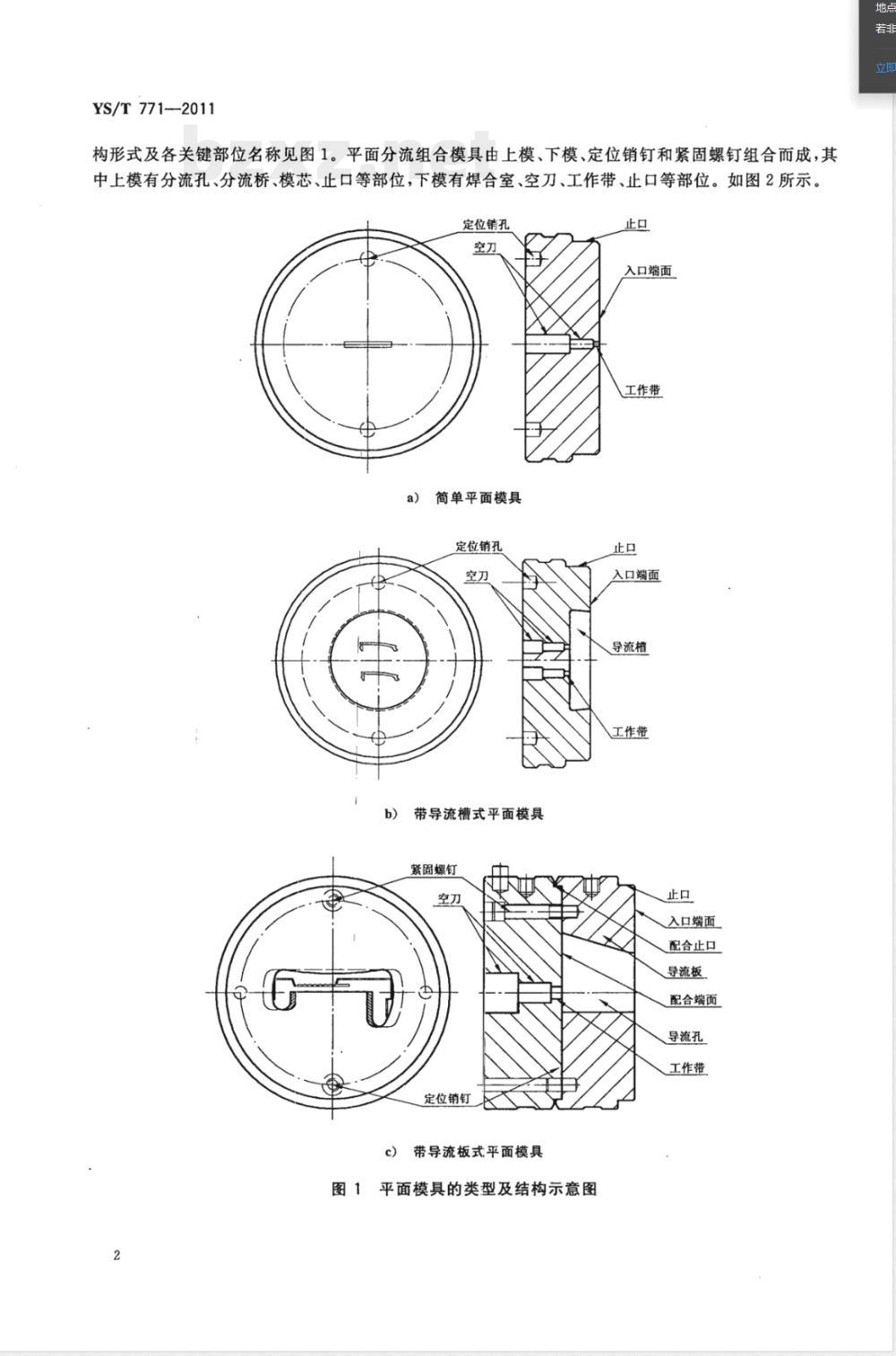

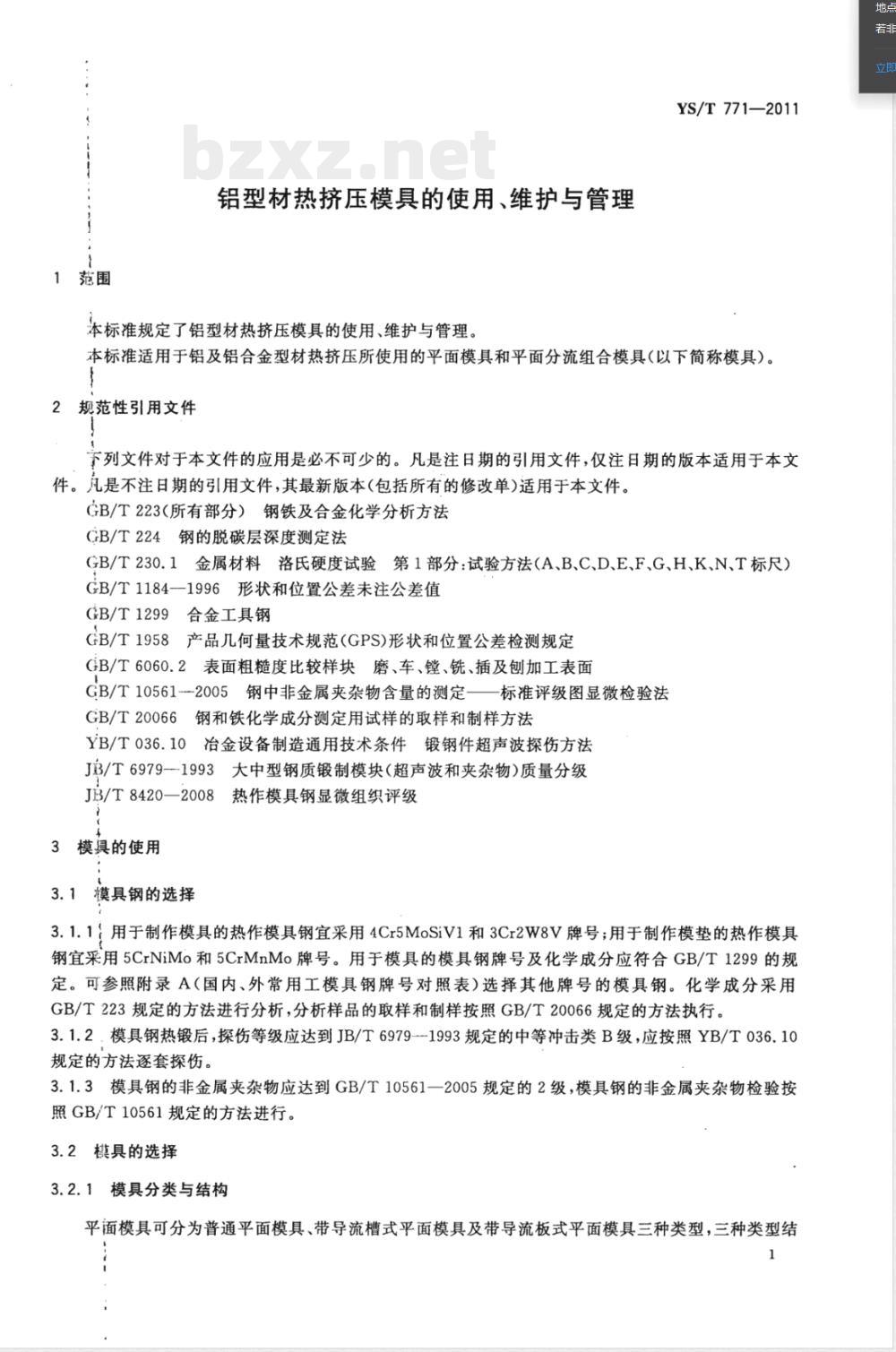

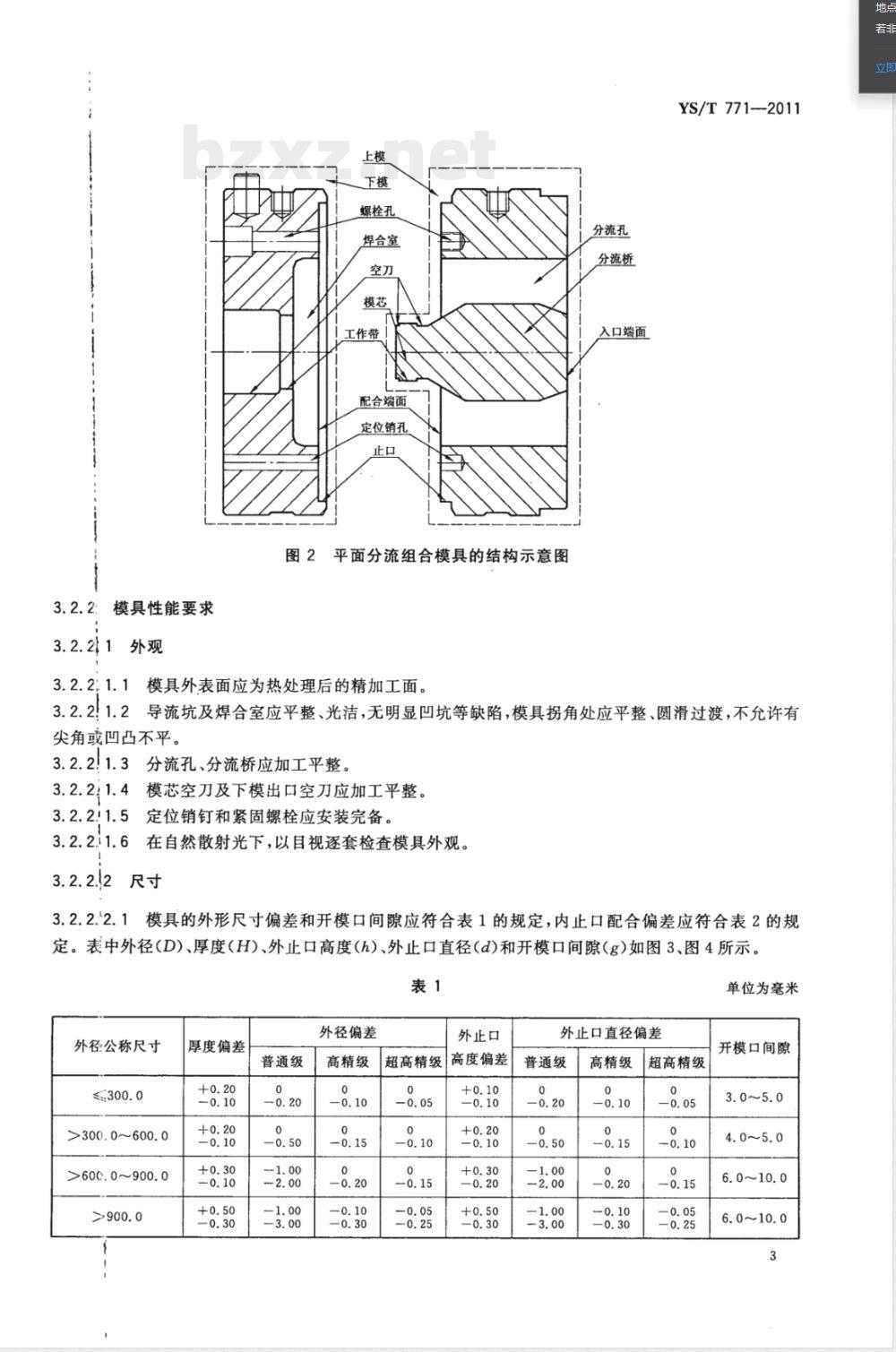

ICS 77.180 H94 YS 中华人民共和国有色金属行业标准 YS/T 771-2011 铝型材热挤压模具的使用、维护与管理 Usage, maintaining and management for planar die and combined die used for aluminium and aluminium alloy profiles 2011-12-20 发布 中华人民共和国工业和信息化部 2012-07-01 实施 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：江阴市江顺模具有限公司。 参加起草单位：佛山市南海恒威模具有限公司、龙口市丛林铝材有限公司、山东兖矿轻合金有限公司、江阴鑫源装饰材料有限公司、福建省南平铝业有限公司、辽宁忠旺集团有限公司、中国铝业西北铝加工分公司、山东南山铝业股份有限公司、华北铝业有限公司、广东豪美铝业有限公司。 主要起草人：张理罡、张振峰、陈仕威、王刚、聂波、章国余、林洁、朱凤琴、段瑞芬。 1 范围 本标准规定了铝型材热挤压模具的使用、维护与管理。 本标准适用于铝及铝合金型材热挤压所使用的平面模具和平面分流组合模具（以下简称模具）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 223（所有部分）钢铁及合金化学分析方法 GB/T 224 钢的脱碳层深度测定法 GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法 GB/T 1184-1996 形状和位置公差未注公差值 GB/T 1299 合金工具钢 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 6060.2 表面粗糙度比较样块 GB/T 10561-2005 钢中非金属夹杂物含量的测定 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 YB/T 036.10 冶金设备制造通用技术条件 JB/T 6979-1993 大中型钢质锻制模块质量分级 JB/T 8420-2008 热作模具钢显微组织评级 3 模具的使用 3.1 模具钢的选择 3.1.1 用于制作模具的热作模具钢宜采用4Cr5MoSiV1和3Cr2W8V牌号；用于制作模垫的热作模具钢宜采用5CrNiMo和5CrMnMo牌号。模具钢牌号及化学成分应符合GB/T 1299的规定。可参照附录A选择其他牌号模具钢。化学成分按GB/T 223规定方法分析，取样制样按GB/T 20066执行。 3.1.2 模具钢热锻后探伤等级应达到JB/T 6979-1993规定的中等冲击类B级，并按YB/T 036.10规定方法逐套探伤。 3.1.3 模具钢非金属夹杂物应达到GB/T 10561-2005规定的2级，并按该标准方法检验。 3.2 模具的选择 3.2.1 模具分类与结构 平面模具分为普通平面模具、带导流槽式平面模具及带导流板式平面模具三种类型，其结构形式及关键部位见图1。平面分流组合模具由上模、下模、定位销钉和紧固螺钉组成，上模包含分流孔、分流桥、模芯、止口等部位，下模包含焊合室、空刀、工作带、止口等部位。 3.2.2 模具性能要求 3.2.2.1 外观 模具外表面应为热处理后的精加工面。 导流坑及焊合室应平整光洁，无明显凹坑缺陷；模具拐角处应平整圆滑过渡，不允许存在尖角或凹凸不平。
