【其他行业标准】 真空脱脂烧结炉

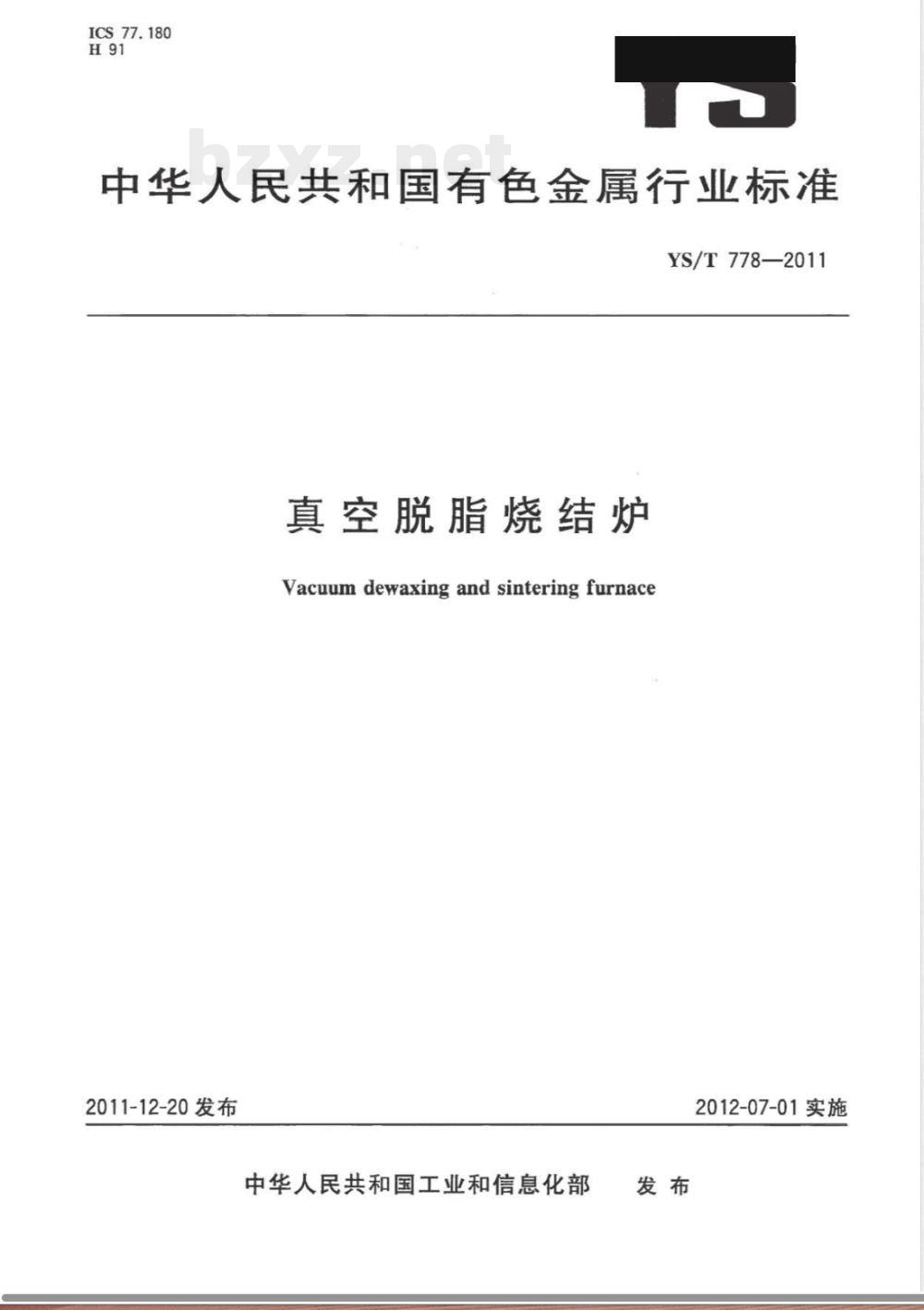

ICS77.180
中华人民共和国有色金属行业标准YS/T 778—2011
真空脱脂烧结炉
Vacuum dewaxing and sintering furnace2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

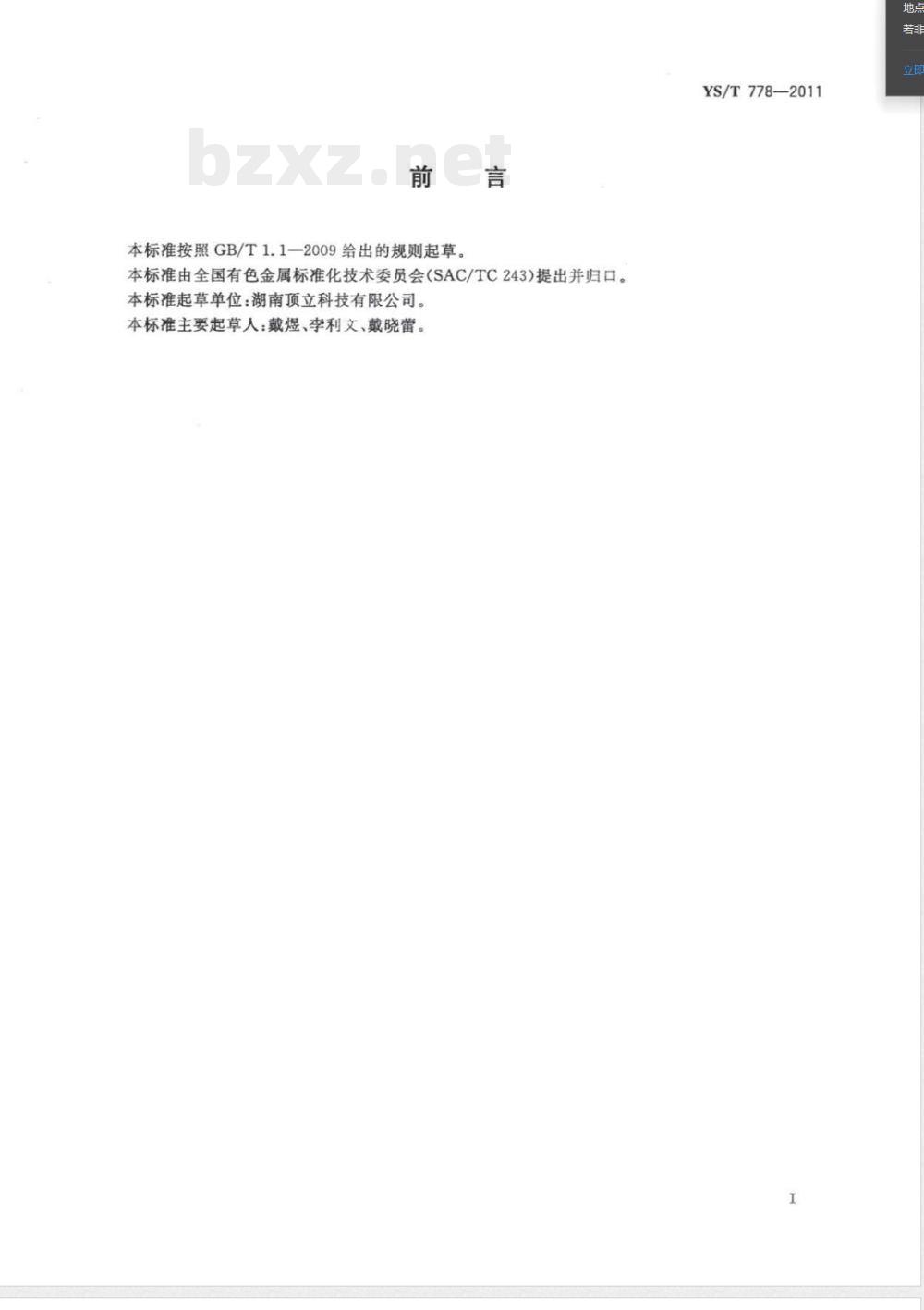

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本标准起草单位：湖南顶立科技有限公司。本标准主要起草人：戴煜、李利文、戴晓蕾。YS/T778—2011

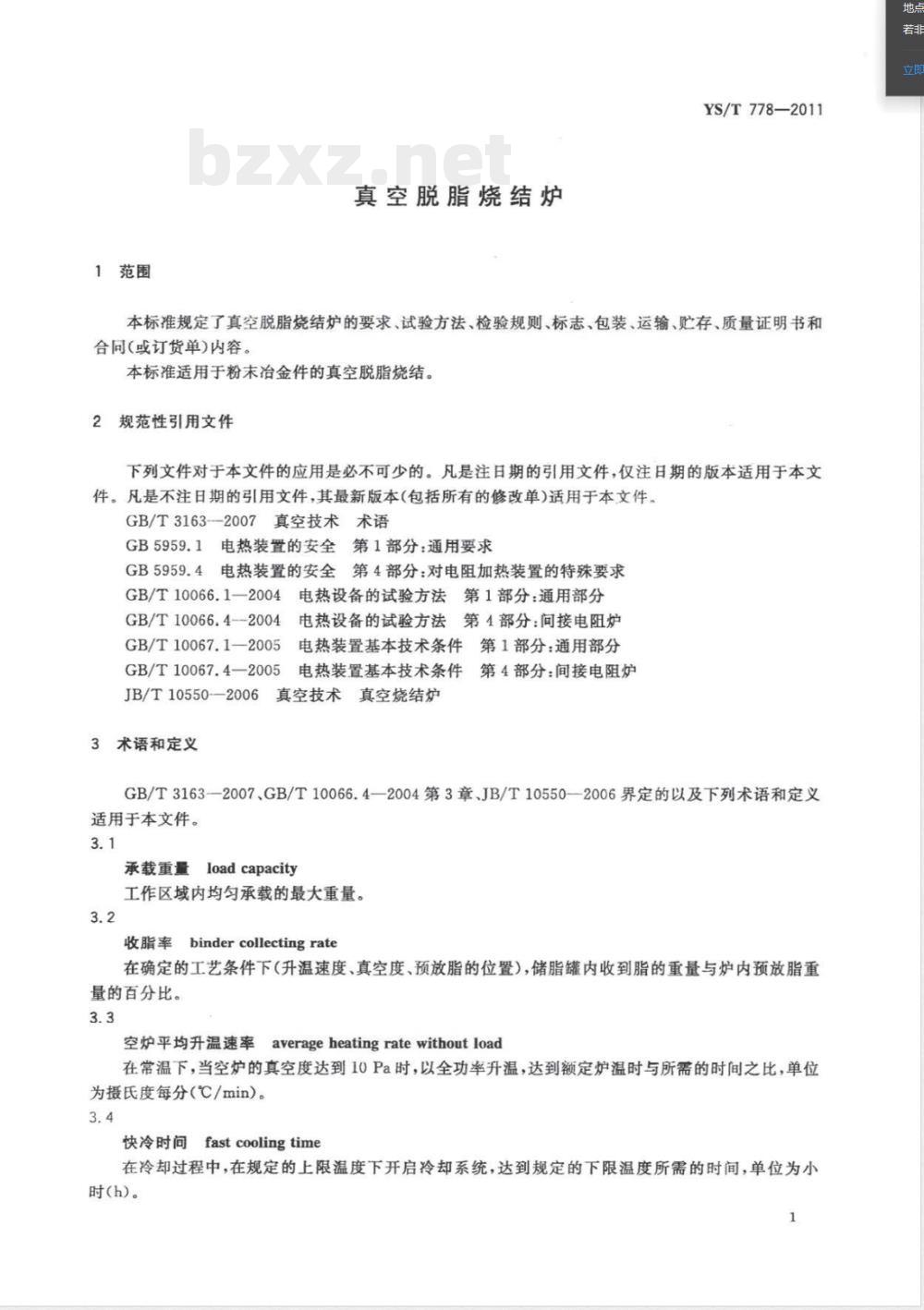

1范围
真空脱脂烧结炉
YS/T778—2011
本标准规定了真空脱脂烧结炉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。
本标准适用于粉末冶金件的真空脱脂烧结。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3163--2007真空技术术语
GB5959.1电热装置的安全第1部分：通用要求GB5959.4电热装置的安全第4部分：对电阻加热装置的特殊要求GB/T10066.1一2004电热设备的试验方法第1部分：通用部分GB/T10066.4-2004电热设备的试验方法第4部分：间接电阻炉GB/T10067.1—2005电热装置基本技术条件第1部分：通用部分GB/T10067.4—2005电热装置基本技术条件第4部分：间接电阻炉JB/T10550-2006真空技术真空烧结炉3术语和定义
GB/T3163—2007、GB/T10066.4—2004第3章、JB/T10550—2006界定的以及下列术语和定义适用于本文件。
承载重量loadcapacity
工作区域内均匀承载的最大重量。3.2
收脂率bindercollectingrate
在确定的工艺条件下（升温速度、真空度、预放脂的位置），储脂罐内收到脂的重量与炉内预放脂重量的百分比。
空炉平均升温速率averageheatingratewithoutload在常温下，当空炉的真空度达到10Pa时，以全功率升温，达到额定炉温时与所需的时间之比，单位为摄氏度每分（℃/min）。
快冷时间fastcoolingtime
在冷却过程中，在规定的上限温度下开启冷却系统，达到规定的下限温度所需的时间，单位为小时(h)。
YS/T778—2011
4要求
4.1分类
真空脱脂烧结炉按工作区域尺寸分为6种型号，见表1。4.2型号表示规则
真空脱脂烧结炉的型号表示由ZTS（Z表示真空、T表示脱脂、S表示烧结）和工作区域尺寸（宽X高×长)组成，其型号表示见示例。示例：
真空脱脂烧结炉工作区域尺寸宽为250mm、高为250mm、长为500mm，其型号表示为：ZTS-25/25/50。4.3真空脱脂烧结炉总体结构
真空脱脂烧结炉主要由炉体、真空系统、脱脂系统、充气系统、快冷系统、供水系统及电气控制系统等组成。炉门可按需方要求采用前开门或前后双开门，由水平方向装料和出料。真空脱脂烧结炉总体结构示意图见图1。总体设计要求应符合JB/T10550—2006第5章的规定。炉体
装料烧结区
充气系统
供水系统
防爆系统
电气控制系统
控制柜
快冷系统
加热系统

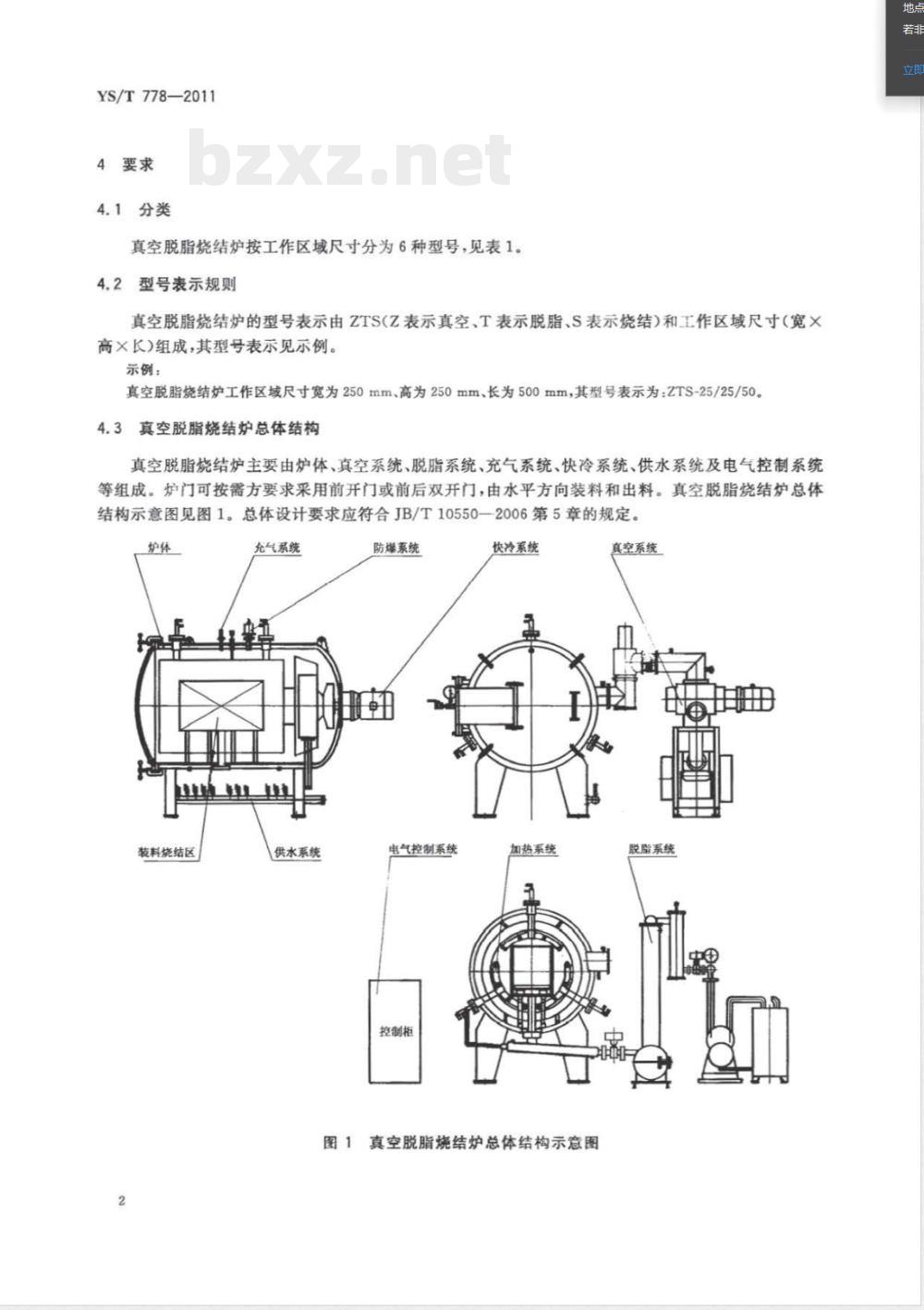

图1真空脱脂烧结炉总体结构示意图真空系统
脱脂系统
4.4真空脱脂烧结炉的基本参数

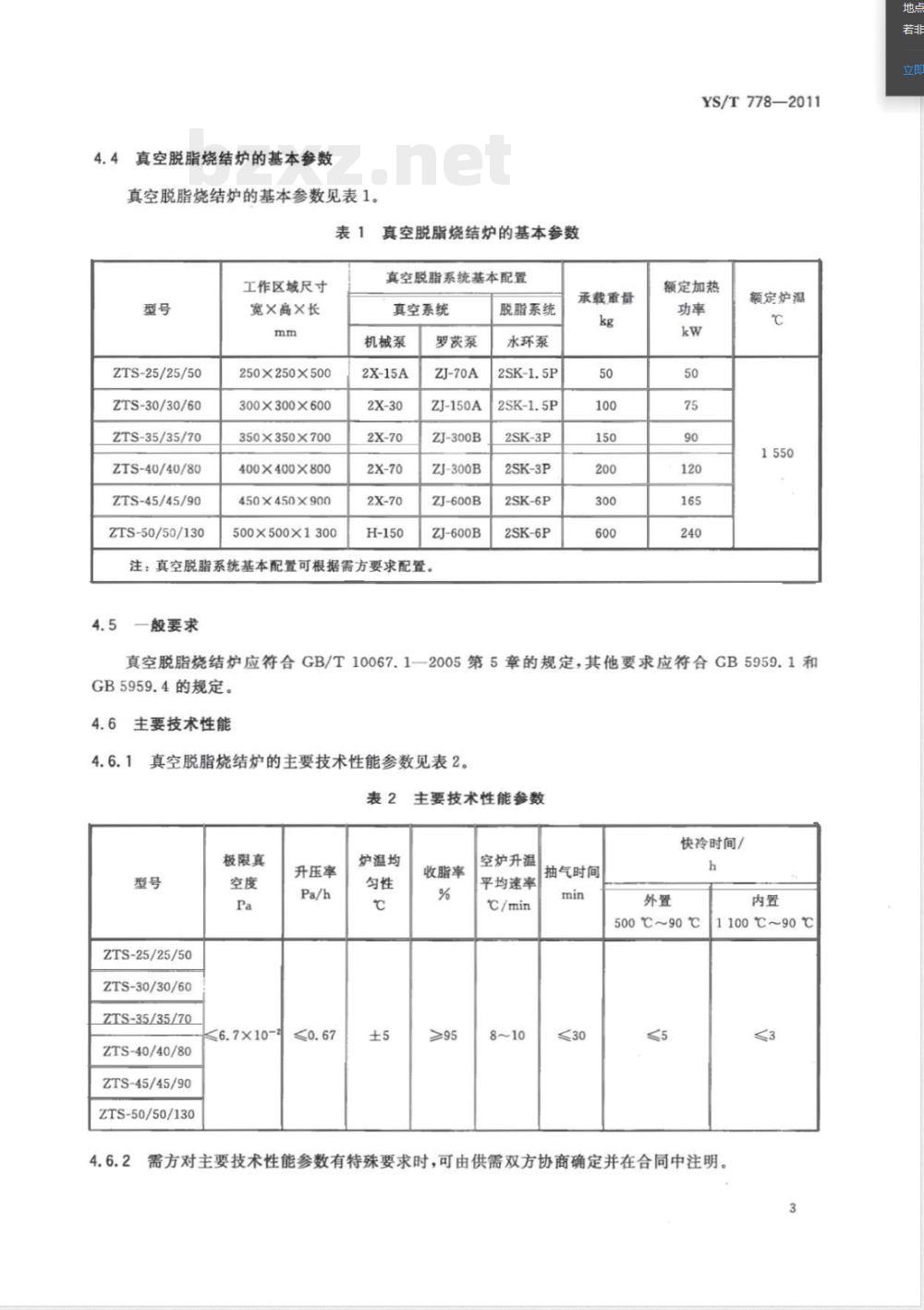

真空脱脂烧结炉的基本参数见表1。表1真空脱脂烧结炉的基本参数
工作区域尺寸www.bzxz.net
ZTS-25/25/50
ZTS-30/30/60
ZTS-35/35/70
ZTS-40/40/80
ZTS-45/45/90
ZTS-50/50/130
宽×高×长
250×250×500
300×300×600
350×350×700
400×400×800
450×450×900
500×500×1300
真空脱脂系统基本配置
真空系统
机械泵
2X-15A
罗茨泵
ZJ-70A
ZJ-150A
ZJ-300B
ZJ-300B
ZJ-600B
ZJ-600B
注：真空脱脂系统基本配置可根据需方要求配置。4.5
一殷要求
脱脂系统
水环泵
2SK-3P
2SK-3P
2SK-6P
2SK-6P
承载重量
YS/T778—2011
额定加热
额定炉温
真空脱脂烧结炉应符合GB/T10067.1一2005第5章的规定，其他要求应符合GB5959.1和GB5959.4的规定。
4.6主要技术性能
4.6.1真空脱脂烧结炉的主要技术性能参数见表2。表2
极限真
ZTS-25/25/50
ZTS-30/30/60
ZTS-35/35/70
ZTS-40/40/80
ZTS-45/45/90
ZTS-50/S0/130
≤6.7×10-2
升压率
炉温均
主要技术性能参数
空炉升温
收脂率
平均速率
抽气时间
快冷时间/
500℃~90℃
1100℃~90℃
需方对主要技术性能参数有特殊要求时，可由供需双方协商确定并在合同中注明。3
YS/T778—2011
5试验方法
总体结构及其基本参数的检验
真空脱脂烧结炉总体结构应符合供需双方签定的技术图样，其基本参数的检验方法由供需双方协商确定。
5.2一般要求的检验
真空脱脂烧结炉一般要求的检验方法按GB/T10067.4一2005第6章的规定进行。5.3主要技术性能的检验
极限真空度的检测
当主泵开启2h后，测电阻真空计或麦式真空计所得的读数。5.3.2升压率的检测
按GB/T10066.1一2004中7.1.11.3的规定，在炉内达到极限真空度时关闭所有阀门（含脱脂系统和快冷系统），第一次读数从关闭真空阀门后约20min开始测p1，24h后测p2。5.3.3炉温均匀性的检测
按GB/T10066.4一2004中6.15规定的5个或9个测温点，检测炉温均匀性，见图2。5.3.3.1
五点测温分布
九点测温分布
测温点分布图
YS/T778—2011
5.3.3.2采用标准热电偶的检测，在真空下温度为1050℃保温30min后测取数据；或采用标准测温块的检测，在真空下达到工作温度保温60min后，自然降温开炉取测温块，采用高精度游标尺量取。5.3.4收脂率的检测
在工作区内放置纯石蜡，其重量为最大承载重量的3%～5%，在确定的工艺条件下（升温速度、真空度、预放脂的位置），采用N2或Ar，定向气流载气脱脂，测储脂罐内收到纯石蜡的重量与放置纯石蜡重量之比。
5.3.5空炉升温平均速率的检测
在常温下，当空炉的真空度达到10Pa时，以全功率升温，达到额定炉温时与所需的时间之比。5.3.6抽气时间的检测
当主泵开启后，测电阻真空计或麦式真空计读数到达1.33Pa时所需的时间5.3.7快冷时间的检测
满炉产品条件下，用Nz或Ar充到（0.9×10°~1.1×10）Pa后，外置快冷：测从500℃降到90℃所需的时间；内置快冷：测1100℃降到90℃所需的时间。6检验规则
6.1检查和验收
6.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
6.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，可委托供需双方认可的单位进行。6.2检验项目
每台真空脱脂烧结炉都应进行总体结构及其基本参数、一般要求和主要技术性能的检验6.3检验结果的判定
真空脱脂烧结炉总体结构及其基本参数、一般要求和主要技术性能的检验，不符合本标准及合同（包括供需双方签定的技术图样）的规定时，应修改设计及制造的不合格部分，直至满足本标准及合同（包括供需双方签定的技术图样）的要求。7标志、包装、运输、购存和质量证明书7.1标志、包装、运输、存
真空脱脂烧结炉的标志、包装、运输和贮存应符合GB/T10067.1一2005第8章的规定。7.2质量证明书
每台真空脱脂烧结炉应附有质量证明书，其上注明：5
YS/T778—2011
供方名称、地址；
型号；
额定炉温；
额定功率；
极限真空；
承载重量；
升压率；
工作区域（宽×高X长）)；
各项分析检验结果和供方质检部门检印；出厂日期(或包装日期)；
本标准编号。
合同（或订货单）内容
订购本标准所列产品的合同（或订货单）应包括下列内容：a）型号；
数量；
本标准编号；
特殊要求。
注：真空脱脂烧结炉的订购和供货应按GB/T10067.1一2005第9章的规定。6
YS/T778-2011
中华人民共和国有色金属
行业标准
真空脱脂烧结炉
YS/T778—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X12301/16
2012年8月第一版
印张0.75
字数12千字
2012年8月第一次印刷
书号：155066·2-23886
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010）68510107
