【其他行业标准】 氧化铝生产用絮凝剂

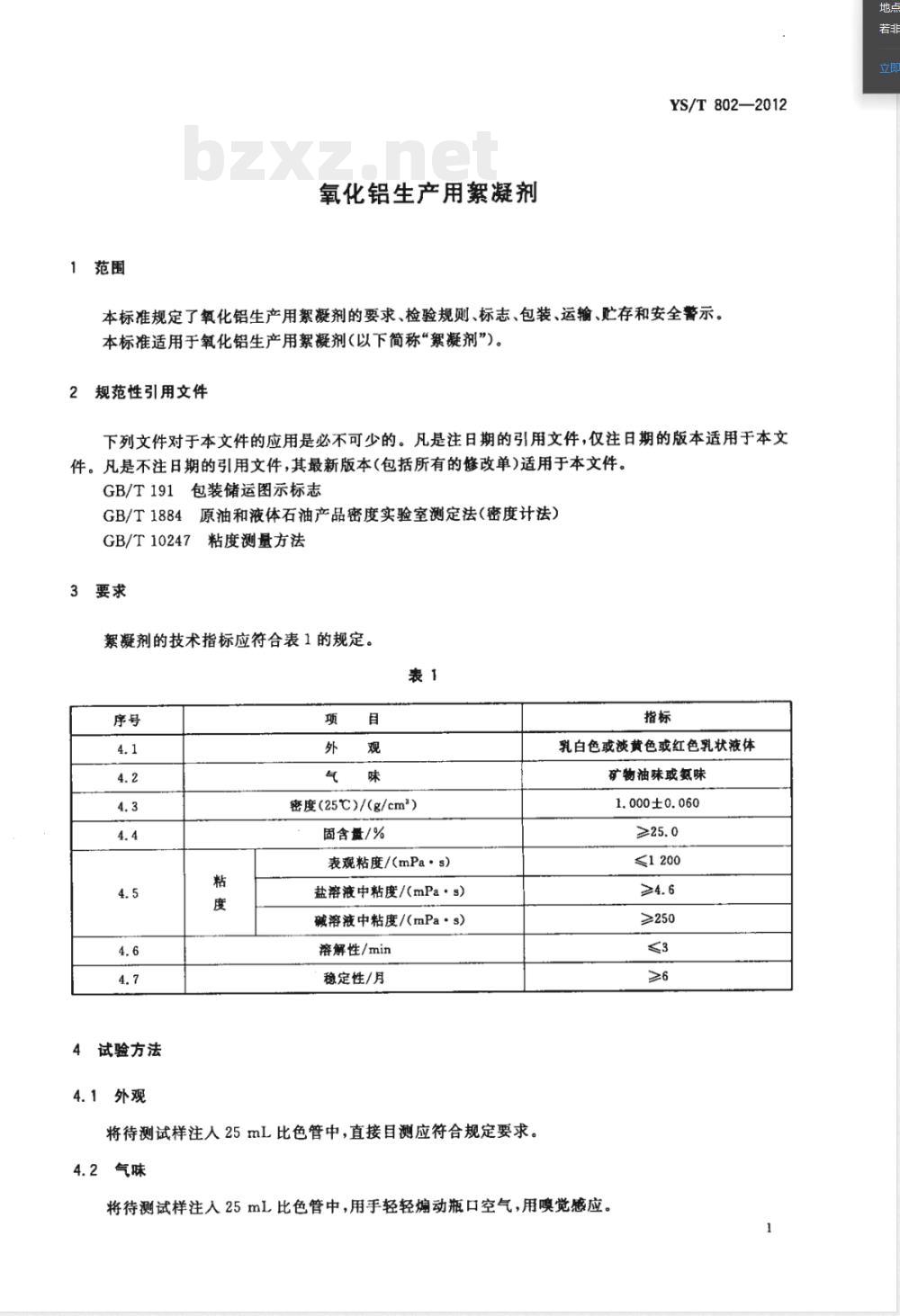

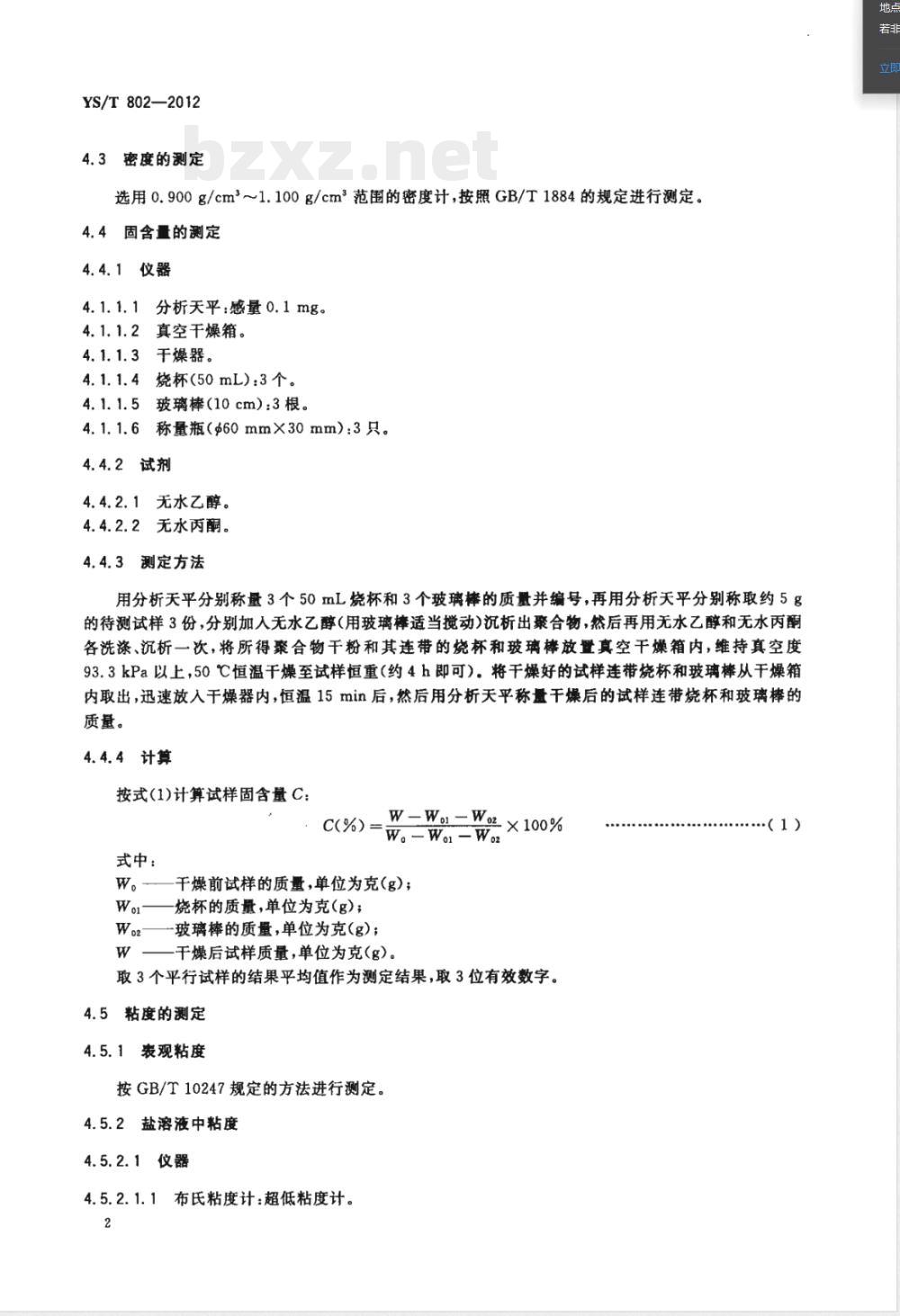

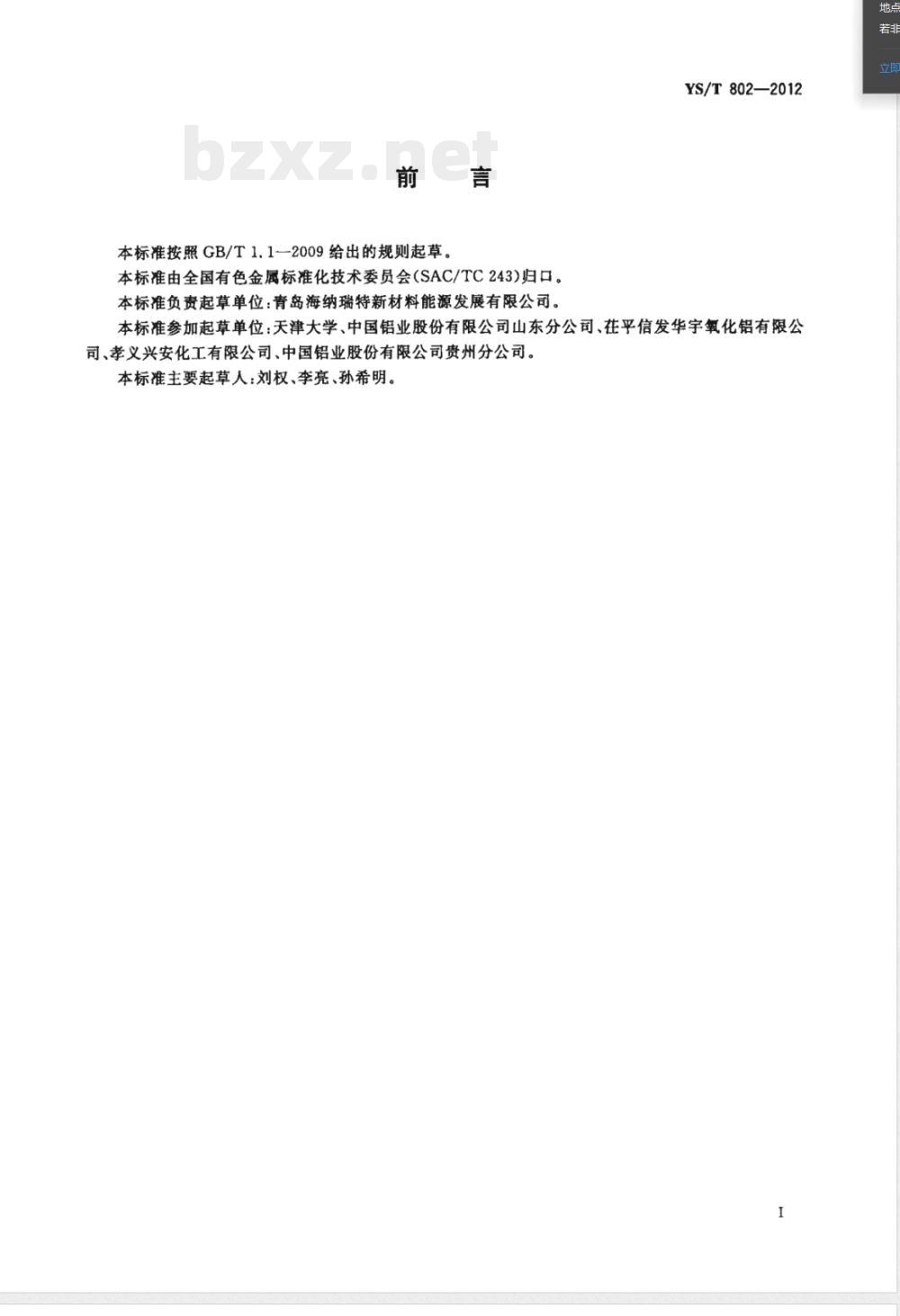

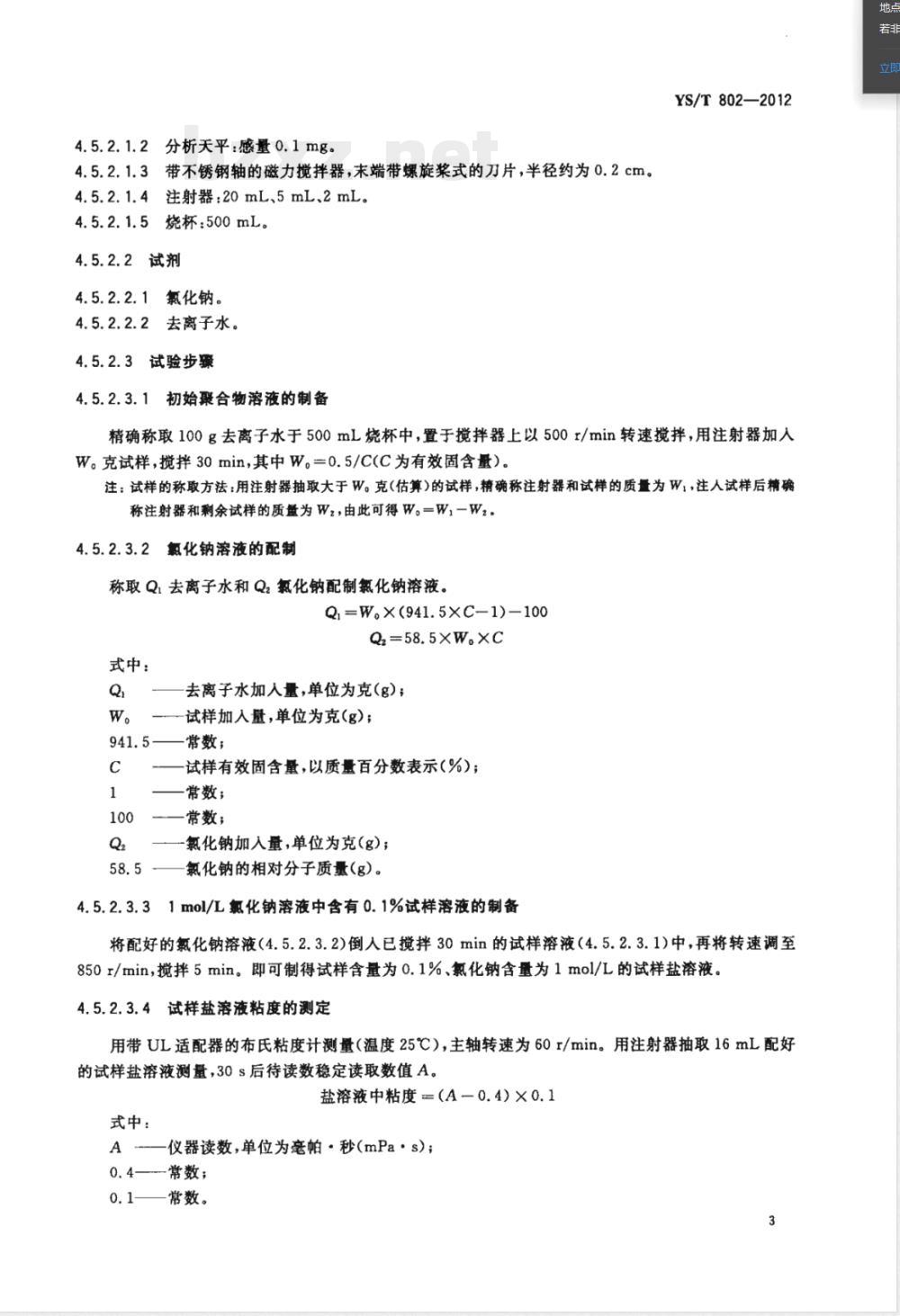

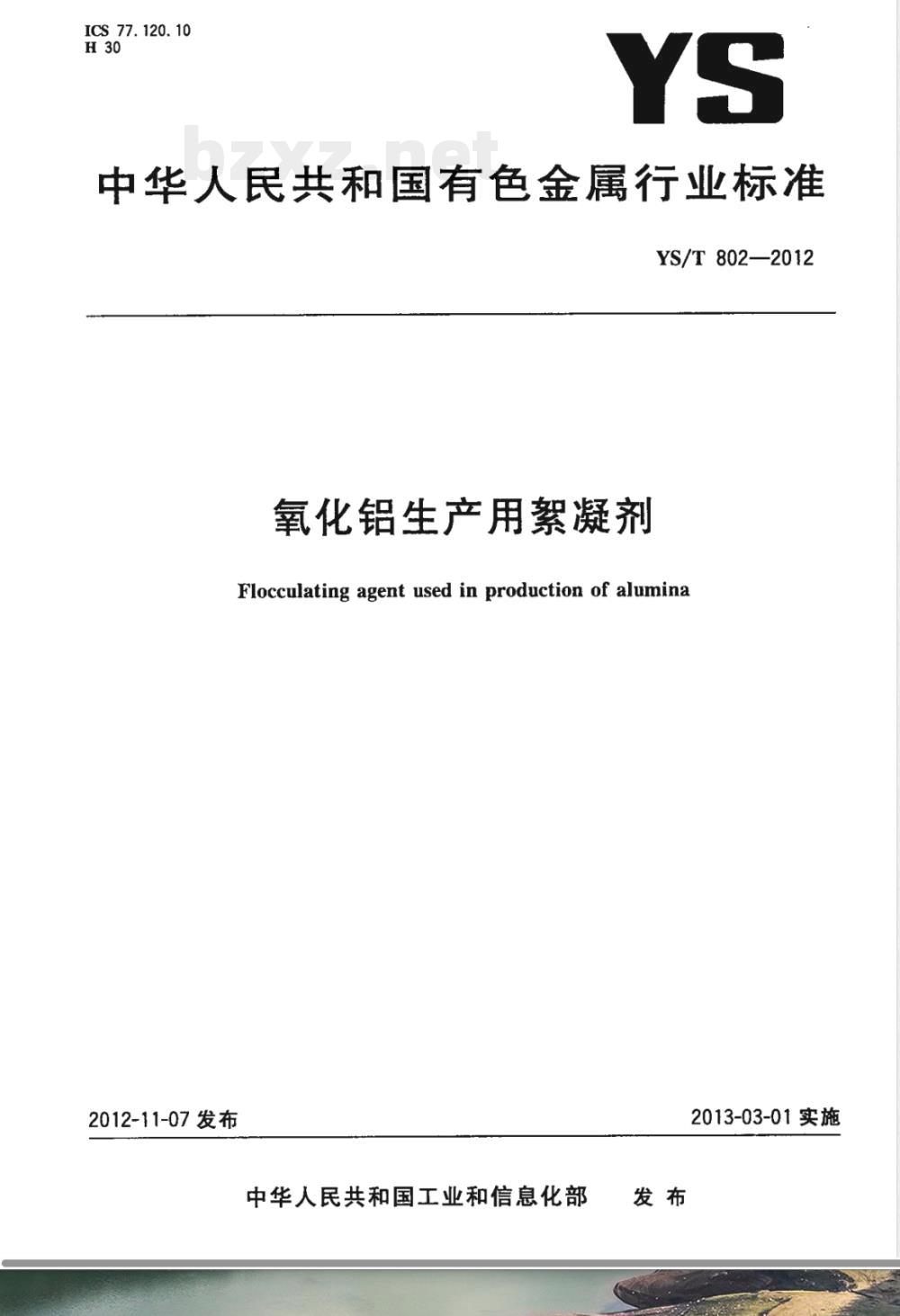

ICS 77.120.10 H30 YS 中华人民共和国有色金属行业标准 YS/T 802—2012 氧化铝生产用絮凝剂 Flocculating agent used in production of alumina 2012-11-07发布 中华人民共和国工业和信息化部发布 2013-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：青岛海纳瑞特新材料能源发展有限公司。 本标准参加起草单位：天津大学、中国铝业股份有限公司山东分公司、山西信发华宇氧化铝有限公司、孝义兴安化工有限公司、中国铝业股份有限公司贵州分公司。 本标准主要起草人：刘权、李亮、孙希明。 1 范围 本标准规定了氧化铝生产用絮凝剂的要求、检验规则、标志、包装、运输、贮存和安全警示。 本标准适用于氧化铝生产用絮凝剂（以下简称“絮凝剂”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1884 原油和液体石油产品密度实验室测定法（密度计法） GB/T 10247 粘度测量方法 3 要求 絮凝剂的技术指标应符合表1规定，包括外观、气味、密度、固含量、表观粘度、盐溶液中粘度、碱溶液中粘度及溶解性和稳定性等指标。 4 试验方法 4.1 外观 将待测试样注入25 mL比色管中，直接目测应符合规定要求。 4.2 气味 将待测试样注入25 mL比色管中，轻轻扇动瓶口空气，用嗅觉进行判断。 4.3 密度的测定 选用0.900 g/cm³～1.100 g/cm³范围的密度计，按照GB/T 1884规定进行测定。 4.4 固含量的测定 4.4.1 仪器 分析天平（感量0.1 mg）、真空干燥箱、干燥器、50 mL烧杯、玻璃棒、称量瓶等。 4.4.2 试剂 无水乙醇、无水丙酮。 4.4.3 测定方法 称取约5 g试样三份，加入无水乙醇使聚合物沉析，再用无水乙醇和无水丙酮各洗涤一次。将沉析后的聚合物连同烧杯及玻璃棒置于真空干燥箱中，在50℃、真空度93.3 kPa以上条件下干燥至恒重（约4 h）。冷却后称量干燥后质量。 4.4.4 计算 按式计算固含量C： C(%) = (W - Wo1 - Wo2) / (Wo - Wo1 - Wo2) × 100% 式中：Wo为干燥前试样质量，Wo1为烧杯质量，Wo2为玻璃棒质量，W为干燥后试样质量。取3个平行试样平均值作为结果。 4.5 粘度的测定 4.5.1 表观粘度 按GB/T 10247规定方法测定。 4.5.2 盐溶液中粘度 4.5.2.1 仪器 布氏粘度计（超低粘度计）、分析天平、磁力搅拌器、注射器、500 mL烧杯等。 4.5.2.2 试剂 氯化钠、去离子水。 4.5.2.3 试验步骤 称取100 g去离子水于500 mL烧杯中，置于搅拌器以500 r/min搅拌，使用注射器加入试样并搅拌30 min制备初始聚合物溶液。
