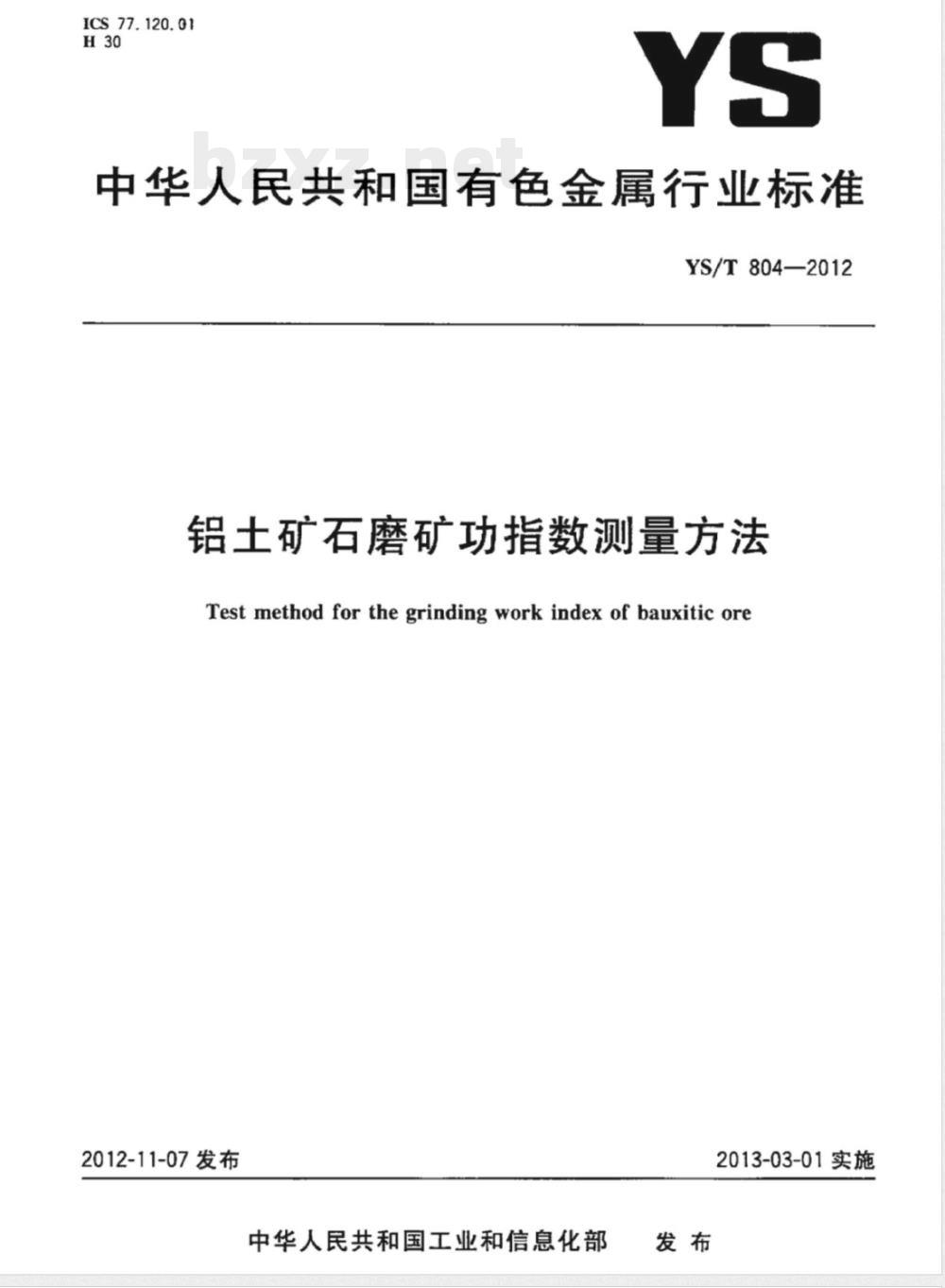

【其他行业标准】 铝土矿石磨矿功指数测量方法

ICS77.120.01
中华人民共和国有色金属行业标准YS/T804—2012
铝土矿石磨矿功指数测量方法
Test method for the grinding work index of bauxitic ore2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

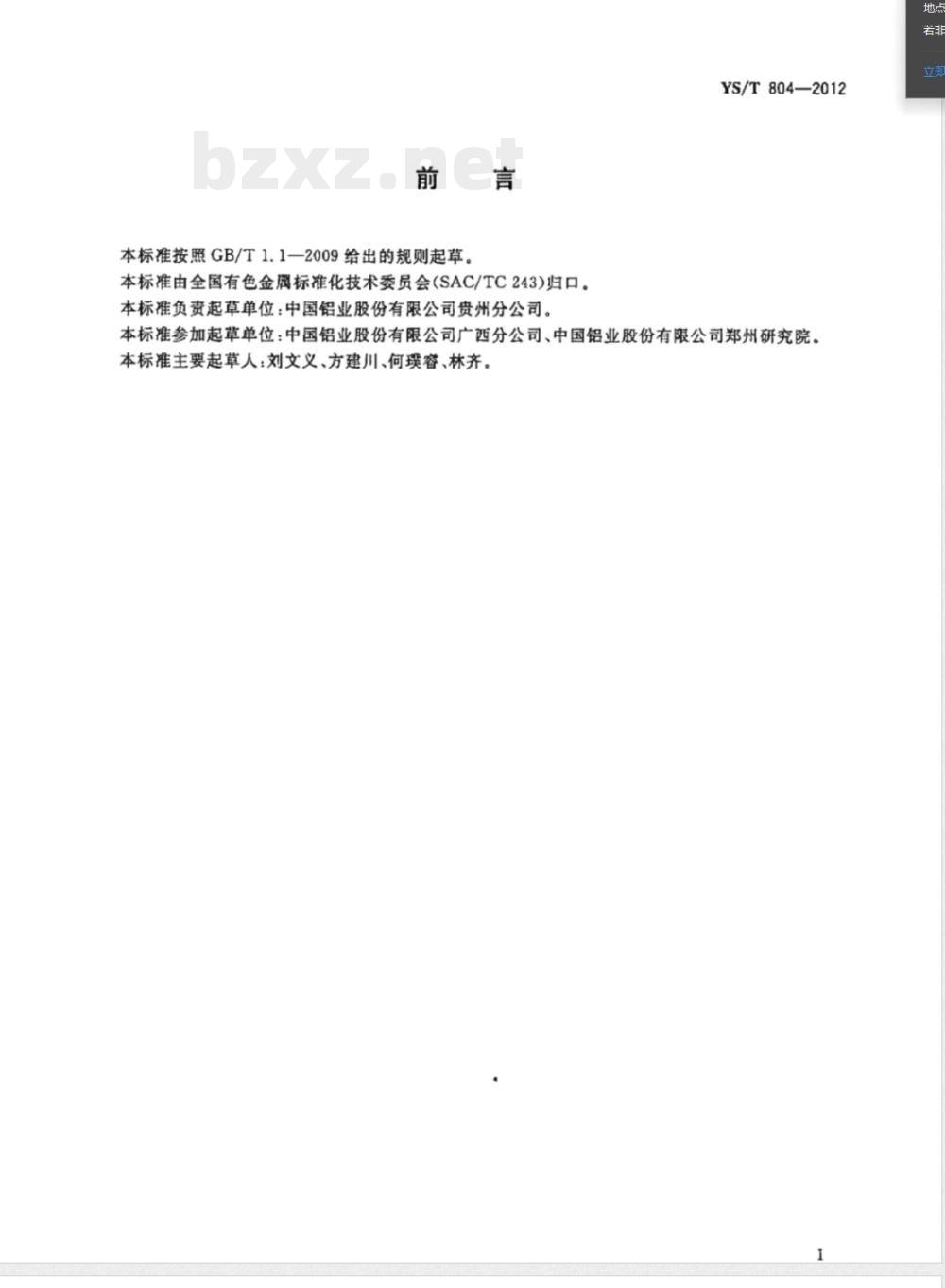

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准负责起草单位：中国铝业股份有限公司贵州分公司。YS/T804—2012
本标准参加起草单位：中国铝业股份有限公司广西分公司、中国铝业股份有限公司郑州研究院。本标准主要起草人：刘文义、方建川、何璞睿、林齐。1

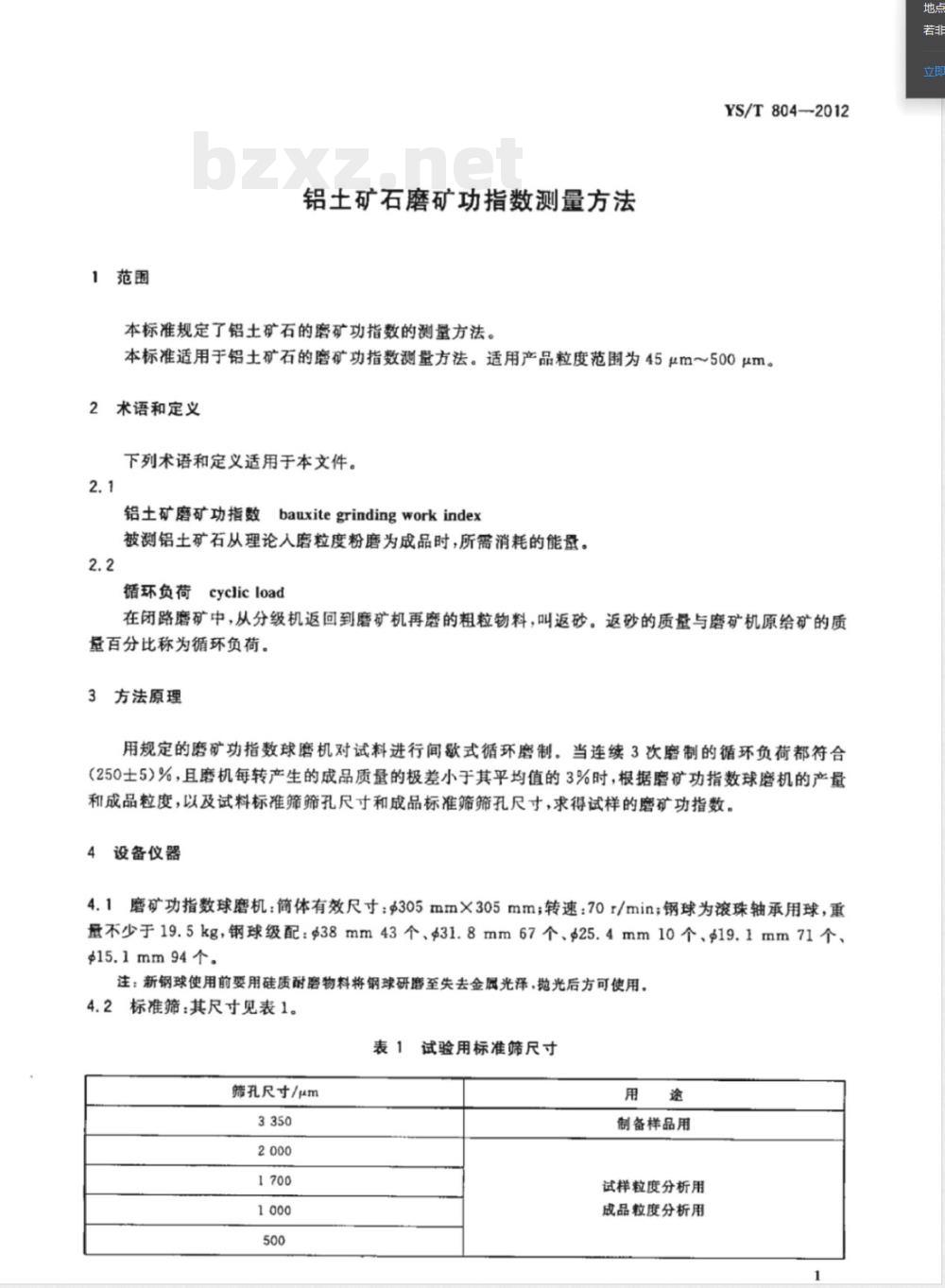

1范围
铝土矿石磨矿功指数测量方法
本标准规定了铝土矿石的磨矿功指数的测量方法。YS/T8042012
本标准适用于铝土矿石的磨矿功指数测量方法。适用产品粒度范围为45μm～500μm。2术语和定义
下列术语和定义适用于本文件。2.1
铝土矿磨矿功指数
bauxite grinding work index
被测铝土矿石从理论人磨粒度粉磨为成品时，所需消耗的能量。2.2
循环负荷cyclicload
在闭路磨矿中，从分级机返回到磨矿机再磨的粗粒物料，叫返砂。返砂的质量与磨矿机原给矿的质量百分比称为循环负荷。
3方法原理
用规定的磨矿功指数球磨机对试料进行间款式循环磨制。当连续3次磨制的循环负荷都符合（250士5%，且磨机每转产生的成品质量的极差小于其平均值的3%时，根据磨矿功指数球磨机的产量和成品粒度，以及试料标准筛筛孔尺寸和成品标准筛筛孔尺寸，求得试样的磨矿功指数。4设备仪器
4.1磨矿功指数球磨机：简体有效尺寸：$305mm×305mm；转速：70r/min；钢球为滚珠轴承用球，重量不少于19.5kg，钢球级配：938mm43个、31.8mm67个、Φ25.4mm10个、$19.1mm71个、$15.1mm94个。
注：新钢球使用前要用硅质耐磨物料将钢球研露至失去金属光泽，抛光后方可使用。4.2标准筛：其尺寸见表1。
表1试验用标准筛尺寸
筛孔尺寸/μm
制备样品用
试样粒度分析用
成品粒度分析用
YS/T804-2012
筛孔尺寸/μm
4.3标准筛振筛机。
4.4破碎机。

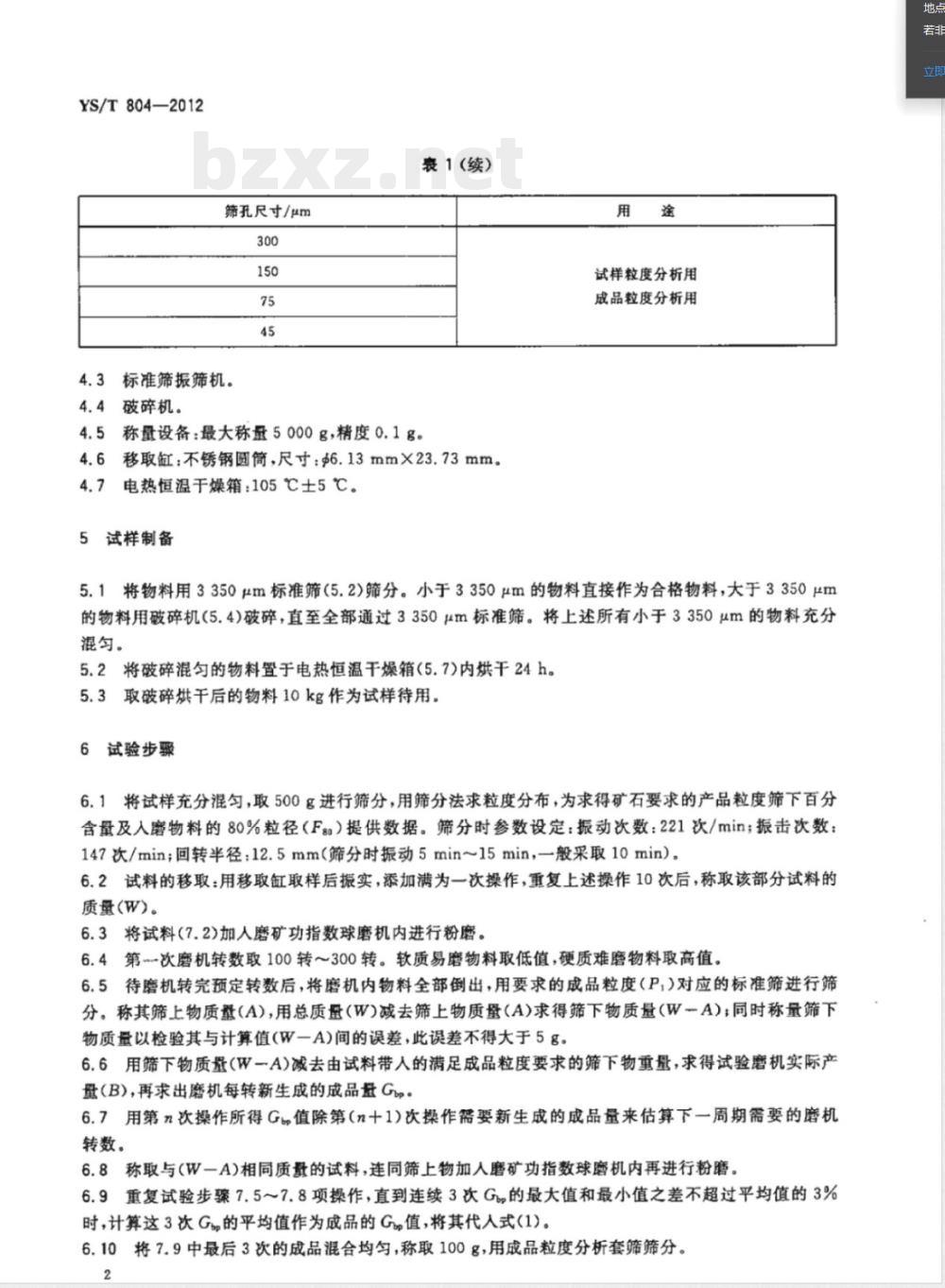

表1(续）
4.5称量设备：最大称量5000g，精度0.1g。4.6移取缸：不锈钢圆筒，尺寸：96.13mmX23.73mm。4.7
电热恒温干燥箱：105℃士5℃。5试样制备
试样粒度分析用
成品粒度分析用
5.1将物料用3350μm标准筛（5.2)筛分。小于3350μm的物料直接作为合格物料，大于3350μm的物料用破碎机（5.4)破碎，直至全部通过3350μm标准筛。将上述所有小于3350μm的物料充分混匀。
5.2将破碎混匀的物料置于电热恒温干燥箱（5.7)内烘干24h。5.3取破碎烘干后的物料10kg作为试样待用。6试验步骤
6.1将试样充分混匀，取500g进行筛分，用筛分法求粒度分布，为求得矿石要求的产品粒度筛下百分含量及人磨物料的80%粒径（F8）提供数据。筛分时参数设定：振动次数：221次/min；振击次数：147次/min；回转半径：12.5mm（筛分时振动5min15min，一般采取10min）。6.2试料的移取：用移取缸取样后振实，添加满为一次操作，重复上述操作10次后，称取该部分试料的质量(W)。
6.3将试料（7.2)加人磨矿功指数球磨机内进行粉磨。6.4第-次磨机转数取100转～300转。软质易磨物料取低值，硬质难磨物料取高值。6.5待磨机转完预定转数后，将磨机内物料全部倒出，用要求的成品粒度（P，）对应的标准筛进行筛分。称其筛上物质量（A)，用总质量（W)减去筛上物质量（A)求得筛下物质量（W一A)；同时称量筛下物质量以检验其与计算值(W一A)间的误差，此误差不得大于5g。6.6用筛下物质量（W一A)减去由试料带人的满足成品粒度要求的筛下物重量，求得试验磨机实际产量（B），再求出磨机每转新生成的成品盘Gbp。6.7用第n次操作所得Gb值除第（n十1)次操作篇要新生成的成品量来估算下一周期需要的磨机转数。
6.8称取与（W一A)相同质量的试料，连同筛上物加人磨矿功指数球磨机内再进行粉磨。6.9重复试验步骤7.5～7.8项操作，直到连续3次G，的最大值和最小值之差不超过平均值的3%时，计算这3次G的平均值作为成品的G值，将其代人式（1）。6.10将7.9中最后3次的成品混合均勾，称取100g，用成品粒度分析套筛筛分。2
YS/T804—2012

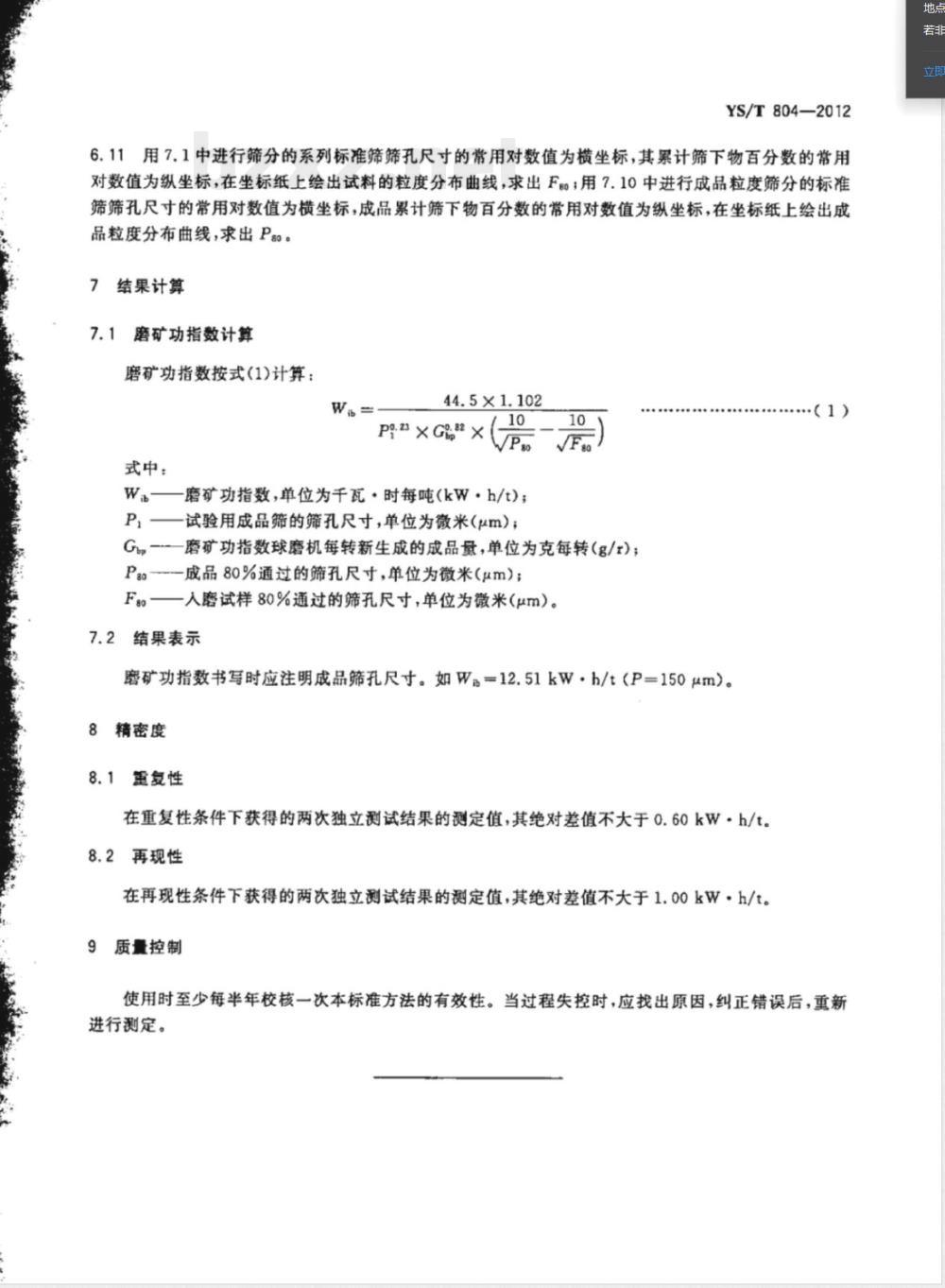

6.11用7.1中进行筛分的系列标准筛筛孔尺寸的常用对数值为横坐标，其累计筛下物百分数的常用对数值为纵坐标，在坐标纸上绘出试料的粒度分布曲线，求出Fo；用7.10中进行成品粒度筛分的标准筛筛孔尺寸的常用对数值为横坐标，成品累计筛下物百分数的常用对数值为纵坐标，在坐标纸上绘出成品粒度分布曲线，求出Po。
7结果计算
磨矿功指数计算
磨矿功指数按式(1)计算：
44.5×1.102
P\ × G ×(-Fsm
式中：
Wa——磨矿功指数，单位为千瓦·时每吨(kW·h/t)；P，一一试验用成品筛的筛孔尺寸，单位为微米(μm)；10
Gb，—一磨矿功指数球磨机每转新生成的成品量，单位为克每转（g/r)；Pao--成品80%通过的筛孔尺寸，单位为微米（μm）；Fso一人磨试样80%通过的筛孔尺寸，单位为微米（μm）。结果表示
磨矿功指数书写时应注明成品筛孔尺寸。如W=12.51kW·h/t（P=150μm）。8精密度
8.1重复性
在重复性条件下获得的两次独立测试结果的测定值，其绝对差值不大于0.60kW·h/t。8.2再现性
在再现性条件下获得的两次独立测试结果的测定值，其绝对差值不大于1.00kW·h/t。9质量控制
.（1）
使用时至少每半年校核一次本标准方法的有效性。当过程失控时，应找出原因，纠正错误后，重新进行测定。
YS/T804-2012
中华人民共和国有色金属
行业标准
铝土矿石磨矿功指数测量方法
YS/T804—2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323
发行中心：(010)51780235
读者服务部：(010)68523946
中国标准出版社皇岛印剧厂印刷各地新华书店经销
开本880×1230
2013年1月第一版
印张0.5字数7千字
2013年1月第一次印刷此内容来自标准下载网
书号：155066·2-24279
替由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
