【其他行业标准】 铝用炭素材料炭胶泥中挥发分的测定

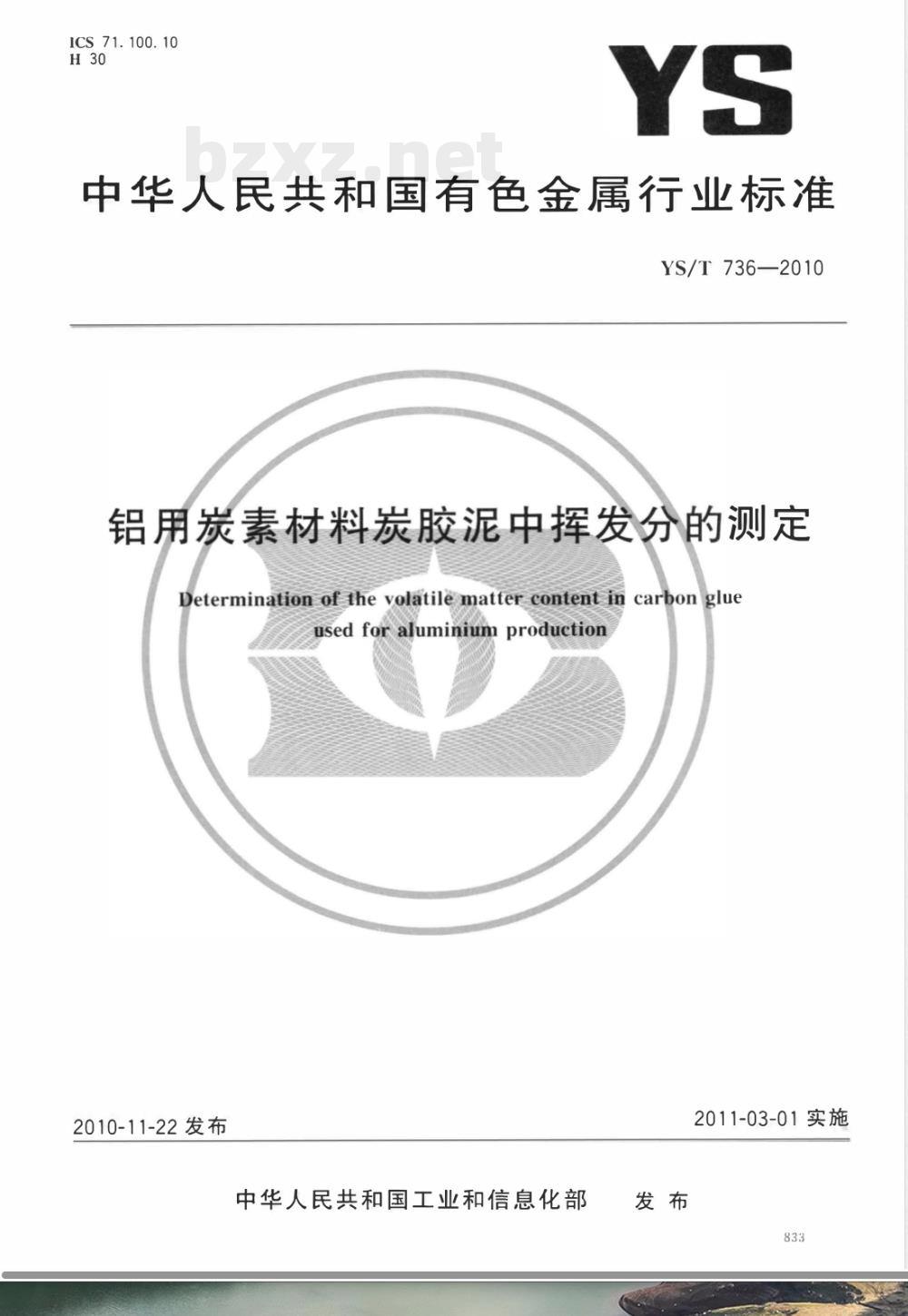

ICS 71. 100. 10
中华人民共和国有色金属行业标准YS/T736—2010
铝用炭素材料炭胶泥中挥发分的测定Determination of the volatile matter content in carbon glueusedforaluminiumproduction
2010-11-22 发布
中华人民共和国工业和信息化部发布
2011-03-01实施
YS/T736—2010

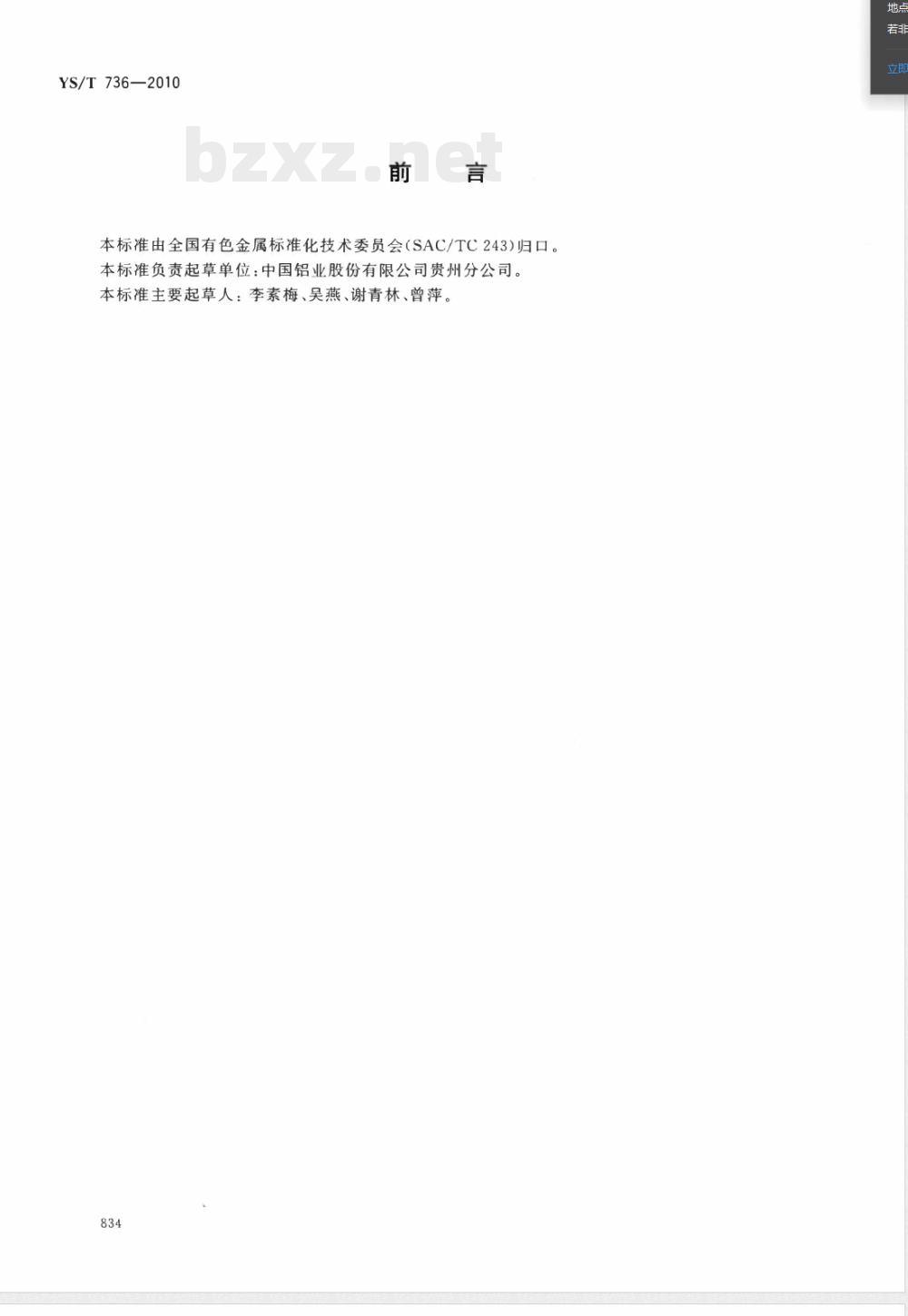

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准负责起草单位：中国铝业股份有限公司贵州分公司。本标准主要起草人：李素梅、吴燕、谢青林、曾萍834

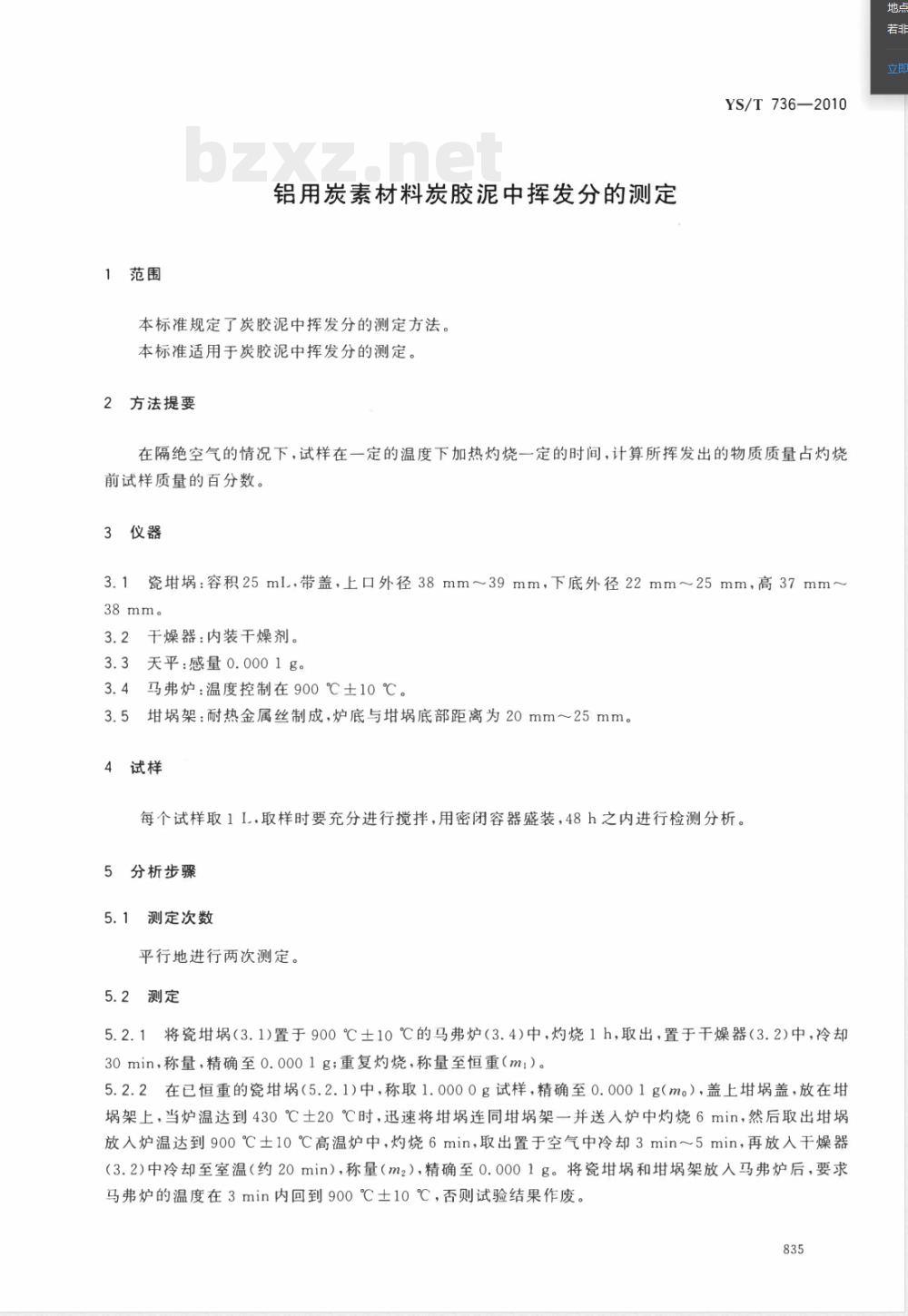

1范围
铝用炭素材料炭胶泥中挥发分的测定本标准规定了炭胶泥中挥发分的测定方法。本标准适用于炭胶泥中挥发分的测定。2方法提要
YS/T736—2010
在隔绝空气的情况下，试样在一定的温度下加热灼烧一定的时间，计算所挥发出的物质质量占灼烧前试样质量的百分数。
3仪器
3.1瓷：容积25ml，带盖，上口外径38mm~39mm，下底外径22mm~25mm，高37mm~38mm。
3.2干燥器：内装干燥剂。
3.3天平：感量0.0001g。
3.4马弗炉：温度控制在900℃士10℃。3.5埚架：耐热金属丝制成，炉底与埚底部距离为20mm～25mm。4试样
每个试样取1I，取样时要充分进行搅拌，用密闭容器盛装，48h之内进行检测分析。5分析步骤
5.1测定次数
平行地进行两次测定。
5.2测定
5.2.1将瓷（3.1)置于900℃士10℃的马弗炉（3.4)中，灼烧1h，取出，置于干燥器（3.2)中，冷却30min，称量，精确至0.0001g；重复灼烧，称量至恒重（m：）。5.2.2在已恒重的瓷（5.2.1）中，称取1.0000g试样，精确至0.0001g（mo），盖上埚盖，放在埚架上，当炉温达到430℃土20℃时，迅速将连同埚架一并送入炉中灼烧6min，然后取出放入炉温达到900℃士10℃高温炉中，灼烧6min，取出置于空气中冷却3min～5min，再放入干燥器（3.2）中冷却至室温（约20min），称量（m2），精确至0.0001g。将瓷埚和埚架放入马弗炉后，要求马弗炉的温度在3min内回到900℃士10℃，否则试验结果作废。835
YS/T736—2010

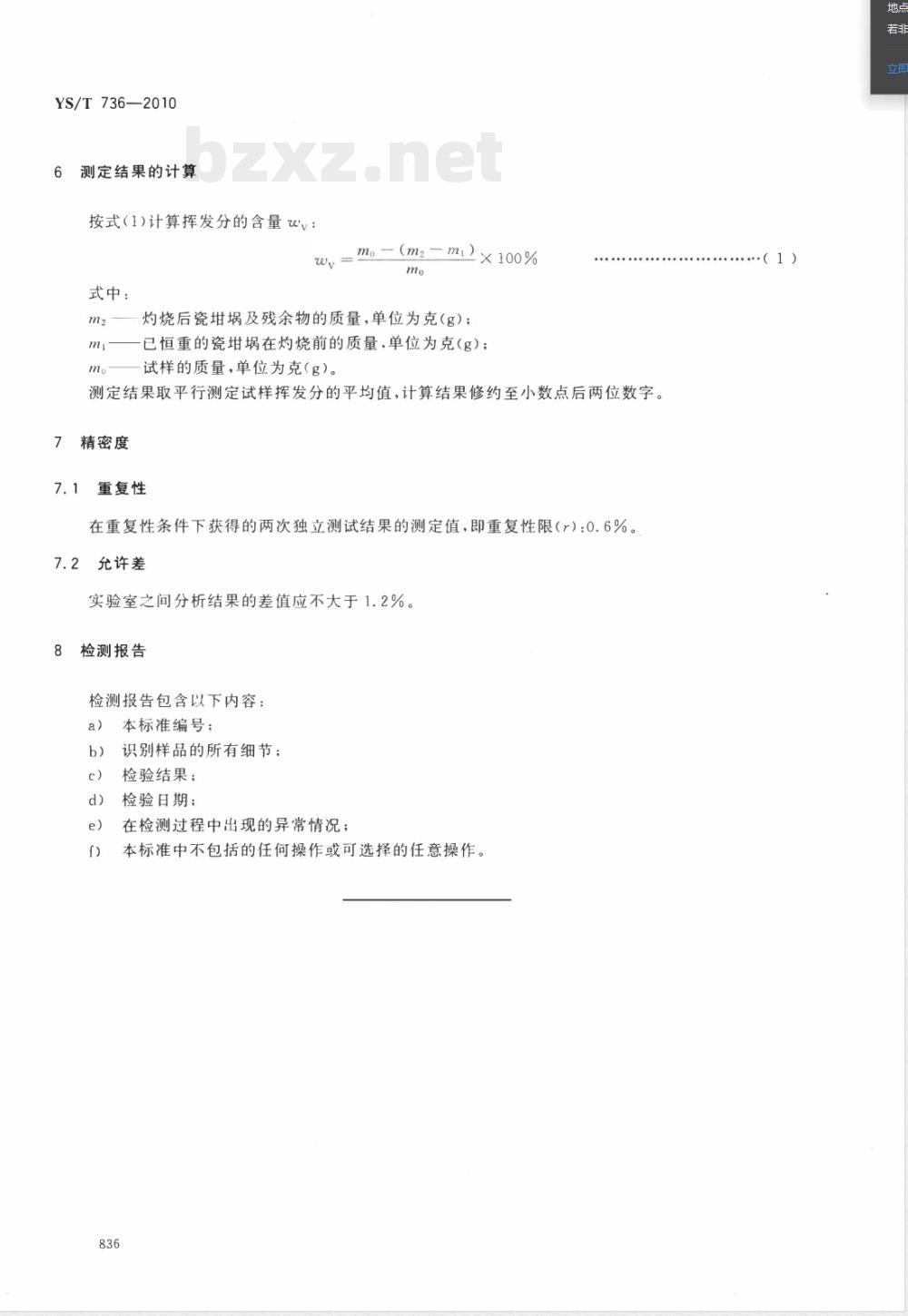

测定结果的计算
按式（1)计算挥发分的含量v：
mo -(m2 - ml) × 100%
式中：
灼烧后瓷埚及残余物的质量，单位为克（g）；m2
已恒重的瓷埚在灼烧前的质量，单位为克（g）：m
试样的质量，单位为克（g）。
........................( 1 )测定结果取平行测定试样挥发分的平均值，计算结果修约至小数点后两位数字。精密度
重复性bZxz.net
在重复性条件下获得的两次独立测试结果的测定值，即重复性限（r)：0.6%。7.2
允许差
实验室之间分析结果的差值应不大于1.2%。检测报告
检测报告包含以下内容：
本标准编号：
识别样品的所有细节：
检验结果；
检验日期：
在检测过程中出现的异常情况；本标准中不包括的任何操作或可选择的任意操作。836
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
