【其他行业标准】 铝用炭素材料炭胶泥中灰分含量的测定

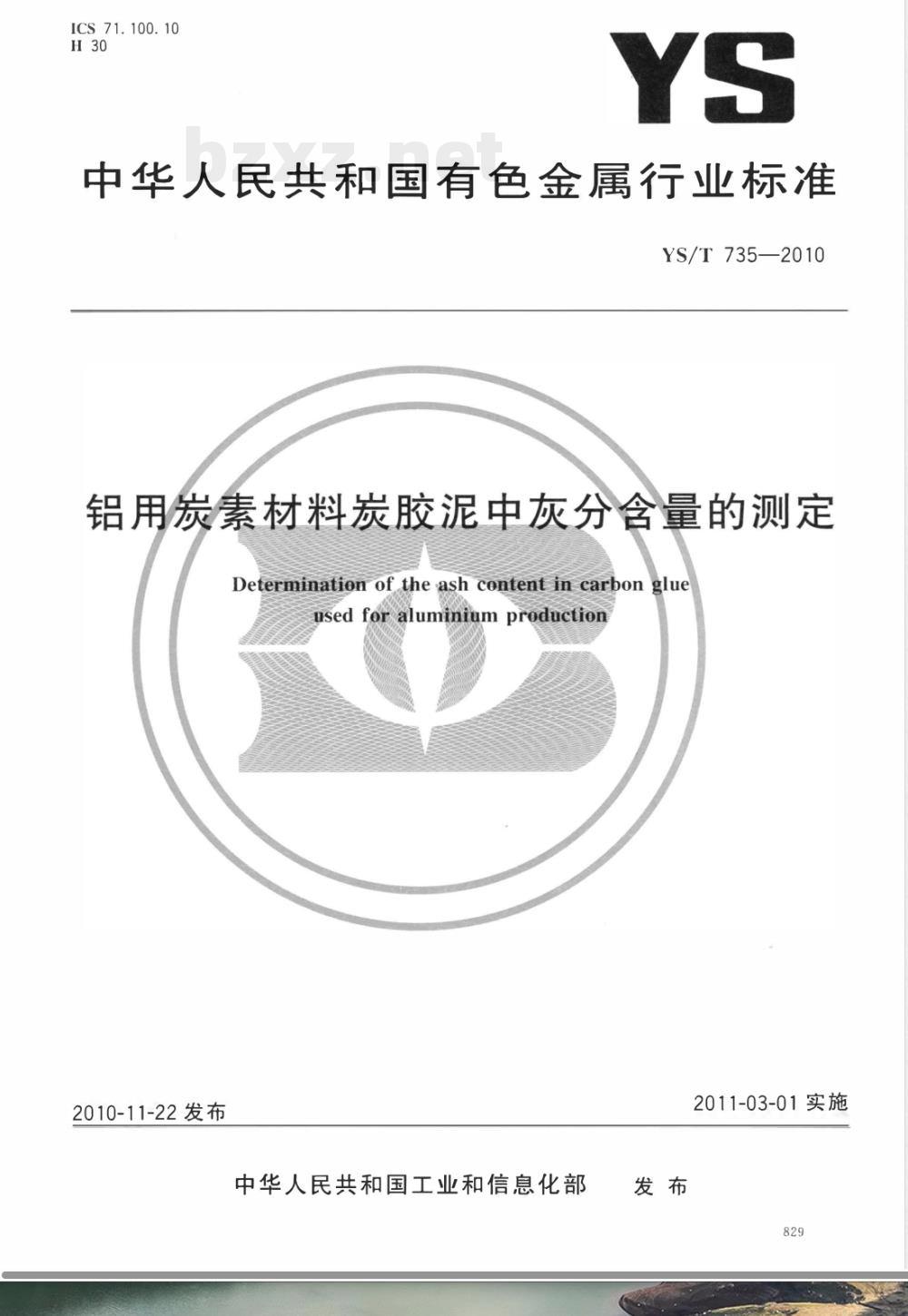

ICS 71. 100. 10
中华人民共和国有色金属行业标准YS/T735—2010
铝用炭素材料炭胶泥中灰分含量的测定Determination of the ash content in carbon glueusedforaluminiumproduction
2010-11-22发布
中华人民共和国工业和信息化部发布
2011-03-01实施

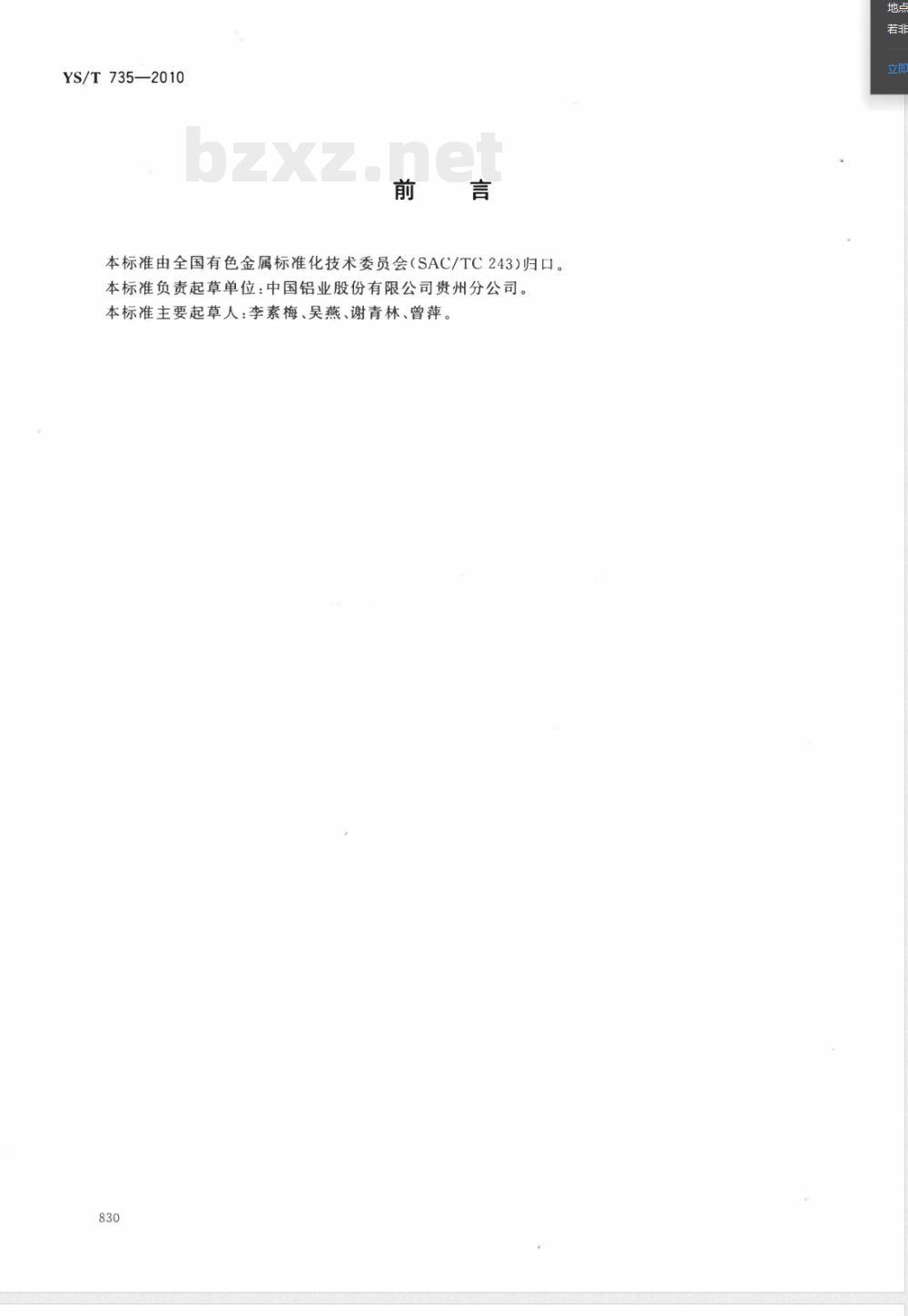

YS/T 735—2010
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：中国铝业股份有限公司贵州分公司。本标准主要起草人：李素梅、吴燕、谢青林、曾萍。830

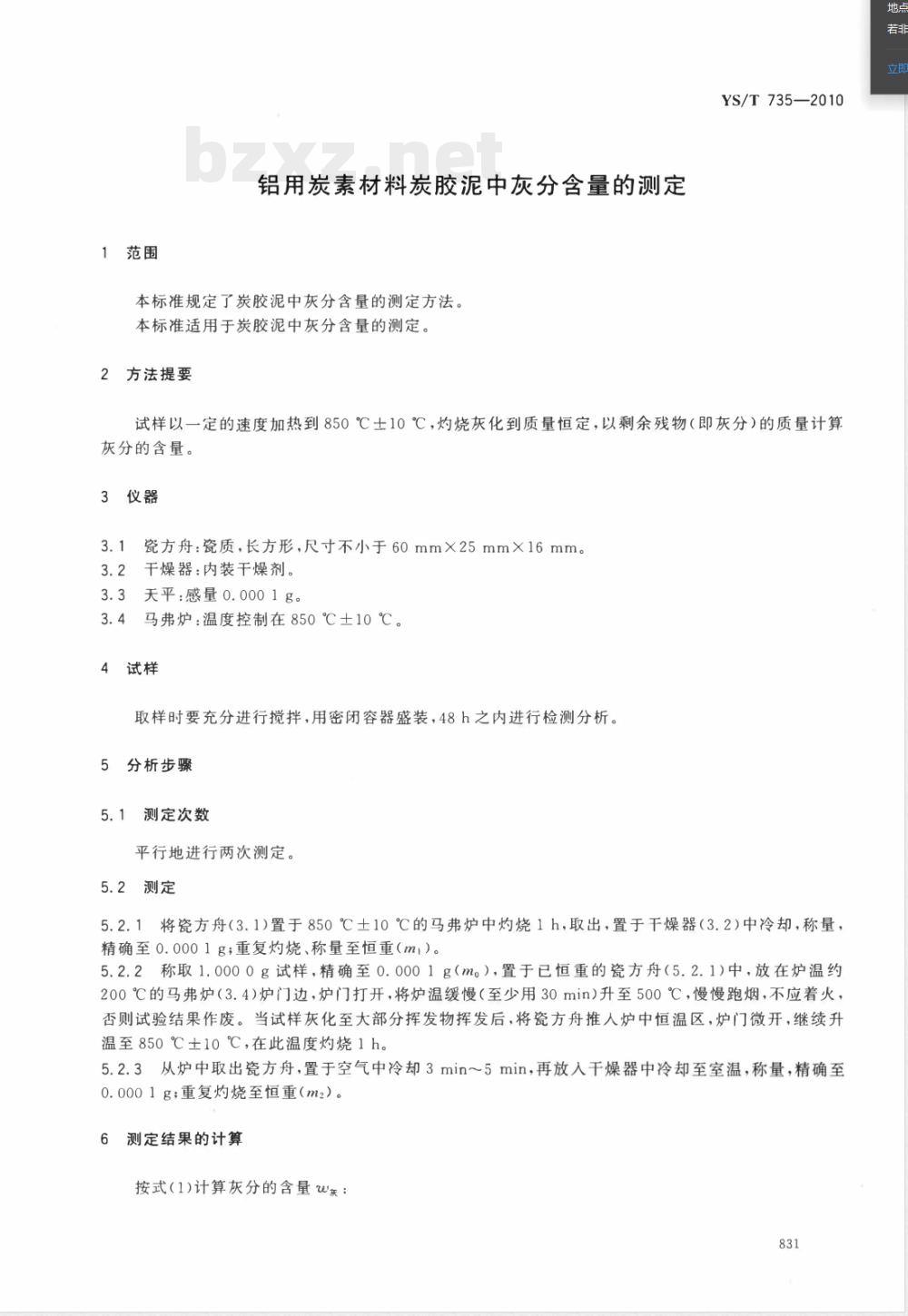

1范围
铝用炭素材料炭胶泥中灰分含量的测定本标准规定了炭胶泥中灰分含量的测定方法。本标准适用于炭胶泥中灰分含量的测定。2方法提要
YS/T735—2010
试样以一定的速度加热到850℃士10℃，灼烧灰化到质量恒定，以剩余残物（即灰分）的质量计算灰分的含量。
3仪器
瓷方舟：瓷质，长方形，尺寸不小于60mm×25mm×16mm。3.1
3.2干燥器：内装干燥剂。
3.3天平：感量0.0001g。
3.4马弗炉：温度控制在850℃土10℃。4试样
取样时要充分进行搅拌，用密闭容器盛装，48h之内进行检测分析。5分析步骤
5.1测定次数
平行地进行两次测定。
5.2测定
5.2.1将瓷方舟（3.1)置于850℃土10℃的马弗炉中灼烧1h，取出，置于干燥器（3.2）中冷却，称量，精确至0.0001g：重复灼烧、称量至恒重（m）。5.2.2称取1.0000g试样，精确至0.0001g（m。），置于已恒重的瓷方舟（5.2.1）中，放在炉温约200℃的马弗炉（3.4）炉门边，炉门打开，将炉温缓慢（至少用30min）升至500℃，慢慢跑烟，不应着火，否则试验结果作废。当试样灰化至大部分挥发物挥发后，将瓷方舟推人炉中恒温区，炉门微开，继续升温至850℃±10℃，在此温度灼烧1h。5.2.3从炉中取出瓷方舟，置于空气中冷却3min～5min，再放入干燥器中冷却至室温，称量，精确至0.0001g；重复灼烧至恒重（m2）。6测定结果的计算
按式（1)计算灰分的含量炭：

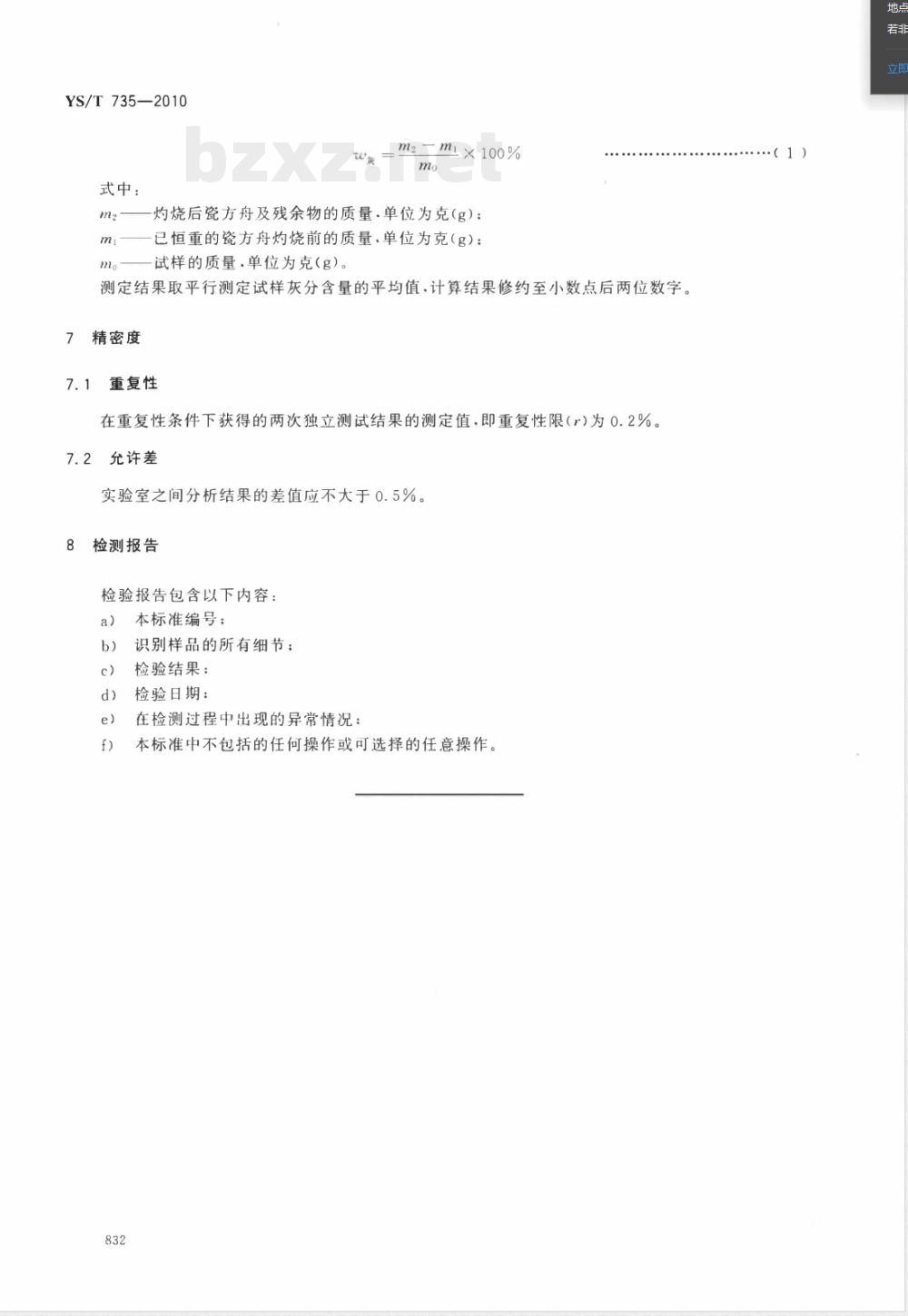

YS/T735—2010
式中：
m2 -ml× 100%
灼烧后瓷方舟及残余物的质量.单位为克（g）：已恒重的瓷方舟灼烧前的质量，单位为克（g）：试样的质量.单位为克（g）。
测定结果取平行测定试样灰分含量的平均值，计算结果修约至小数点后两位数字。7
精密度
重复性
在重复性条件下获得的两次独立测试结果的测定值.即重复性限（r)为0.2%。允许差
实验室之间分析结果的差值应不大于0.5%。检测报告
检验报告包含以下内容：
本标准编号：免费标准bzxz.net
识别样品的所有细节；
检验结果：
检验日期：
在检测过程中出现的异常情况：本标准中不包括的任何操作或可选择的任意操作。....
..（1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
