【其他行业标准】 煅后石油焦粉末电阻率测定仪

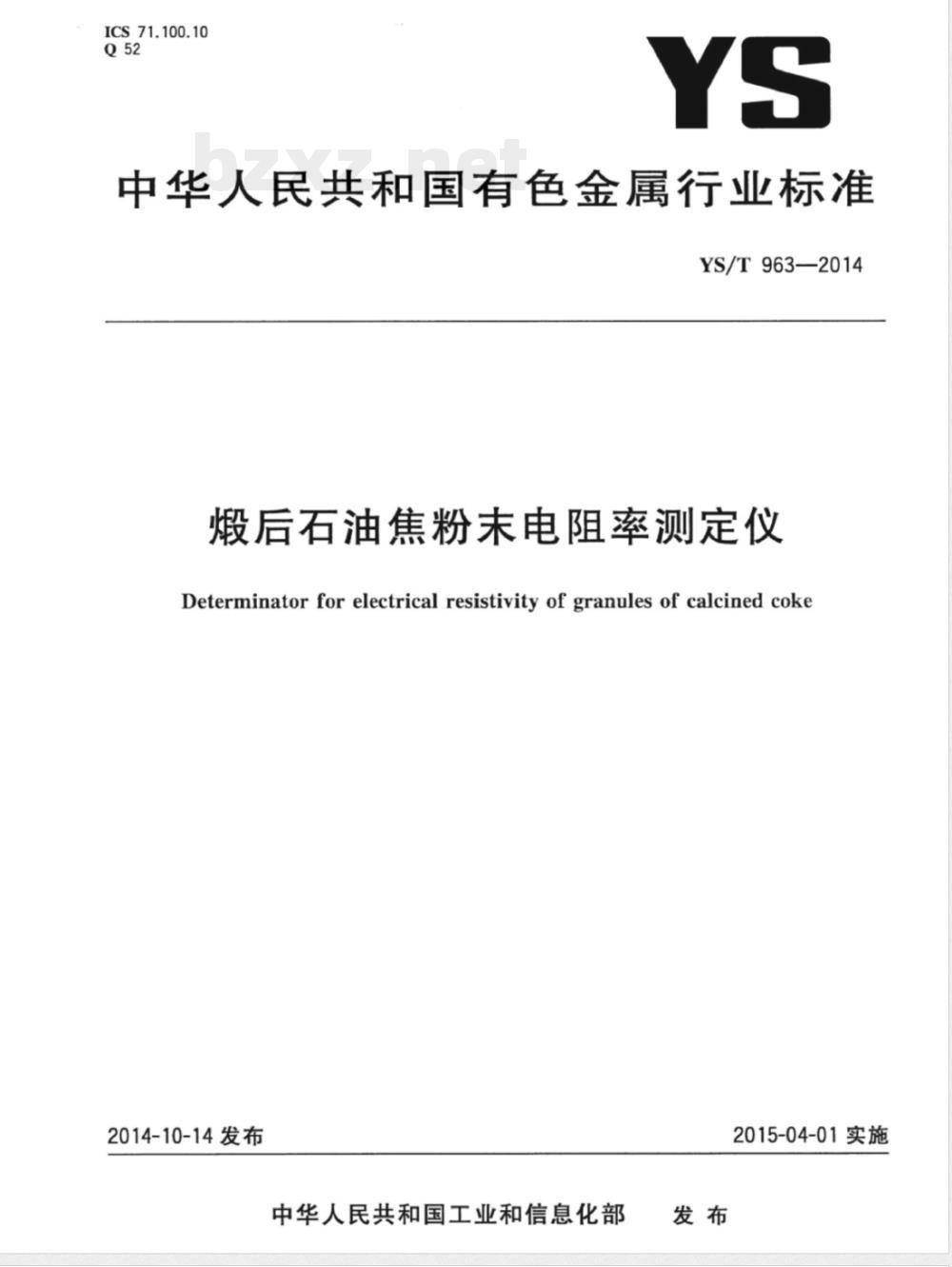

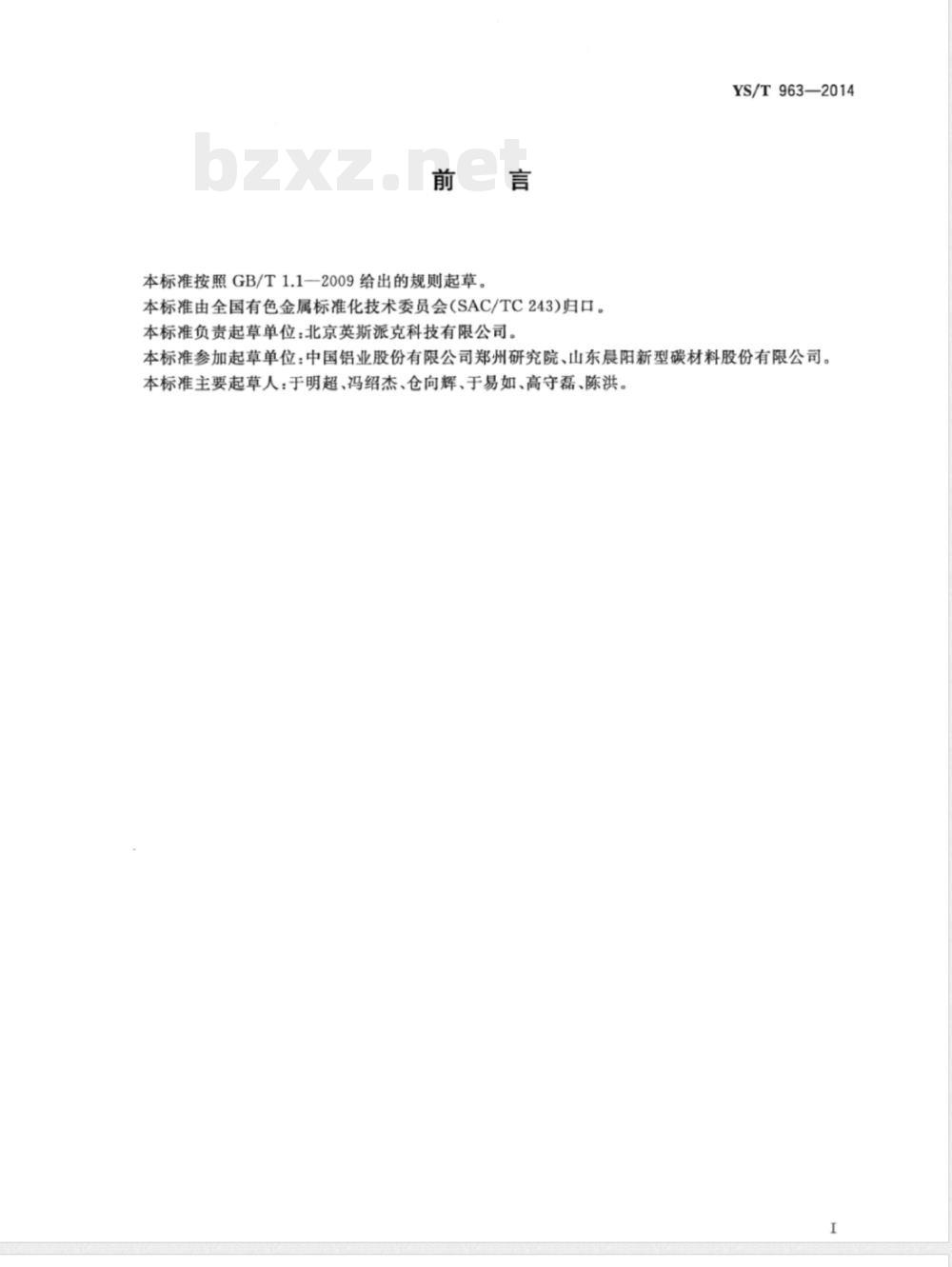

ICS71.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T963-2014 煅后石油焦粉末电阻率测定仪 Determinator for electrical resistivity of granules of calcined coke 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准负责起草单位：北京英斯派克科技有限公司。本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。本标准主要起草人：于明超、冯绍杰、仓向辉、于易如、高守磊、陈洪。 1 范围 本标准规定了煅后石油焦粉末电阻率测定仪的要求、试验方法、检验规则、标志、包装、运输等。 本标准适用于煅后石油焦粉末电阻率测定仪，其他粉状炭素材料电阻率测定仪也可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T6388 运输包装收发货标志 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 YS/T587.6-2006 炭阳极用煅后石油焦检测方法 粉末电阻率的测定 第6部分 JJG124-2005 电流表、电压表、功率表及电阻表 3 设备原理 设备原理采用YS/T587.6-2006的规定。 4 技术要求 4.1 仪器组成 4.1.1 主要部分 仪器由测量机构、位移检测机构、电气控制部分、动力系统构成，如图1所示。 说明： 1—测量机构； 2—位移检测机构； 3—电气控制部分； 4—动力系统。 图1 粉末电阻率测定仪组成示意图 4.1.2 测量机构 4.1.2.1 组成 测量机构由止动装置、料桶、施压承托装置、施压装置、导向装置组成，如图2所示。 说明： 1—止动装置； 2—料桶； 3—施压承托装置； 4—施压装置； 5—导向装置。 图2 粉末电阻率测定仪测量机构示意图 4.1.2.2 止动装置 在试验过程中，当试样被施压装置作用时，为试样提供固定基准面，同时提供测试电流的一个电极，并为电气控制部分提供测量电位。 4.1.2.3 料桶 用于盛放试样。料桶底部设有铜柱体，用于提供测试电流的另一个电极。内壁应采用绝缘材料，具有良好机械强度，不易磨损变形，以避免试样短接。料桶直径为30mm。 4.1.2.4 施压承托装置 用于固定料桶并提供测试电流电极，同时承载施压装置作用力，由刚性及绝缘材料制成。 4.1.2.5 施压装置 作为动力执行单元，对试样进行举升并施加作用力。 4.1.2.6 导向装置 采用直线轴承，用于控制料桶在举升过程中避免旋转或偏移。 4.1.3 位移检测机构 采用电子尺，用于检测施压后的试样高度值。测量精度为±0.02mm。 4.1.4 电气控制部分 4.1.4.1 电气控制部分应安装在封闭控制柜内，通过导线与外部连接。控制方式可采用自动或手动；操作方式采用触摸按键；电缆应标识清晰；主回路与控制回路对地绝缘电阻不得小于0.5MΩ。 4.1.4.2 控制面板显示功能 实时显示压力、电流、电压、位移等试验信息，并满足： 压力传感器精度±0.01MPa； 电流表精度±0.02mA； 电压表精度±0.01mV； 位移传感器精度±0.02mm。 4.1.4.3 恒流源 可提供稳定直流500mA±0.02mA。 4.1.5 动力系统 可提供3MPa±0.03MPa稳定压力，稳定时间不少于10s。 4.2 仪器工作环境条件 4.2.1 不得在强烈震动环境中使用，如大型电机、振动设备或大型运输车辆附近等。 4.2.2 使用环境湿度：<85%。 5 检验方法
