【其他行业标准】 电阻式超高温真空炉

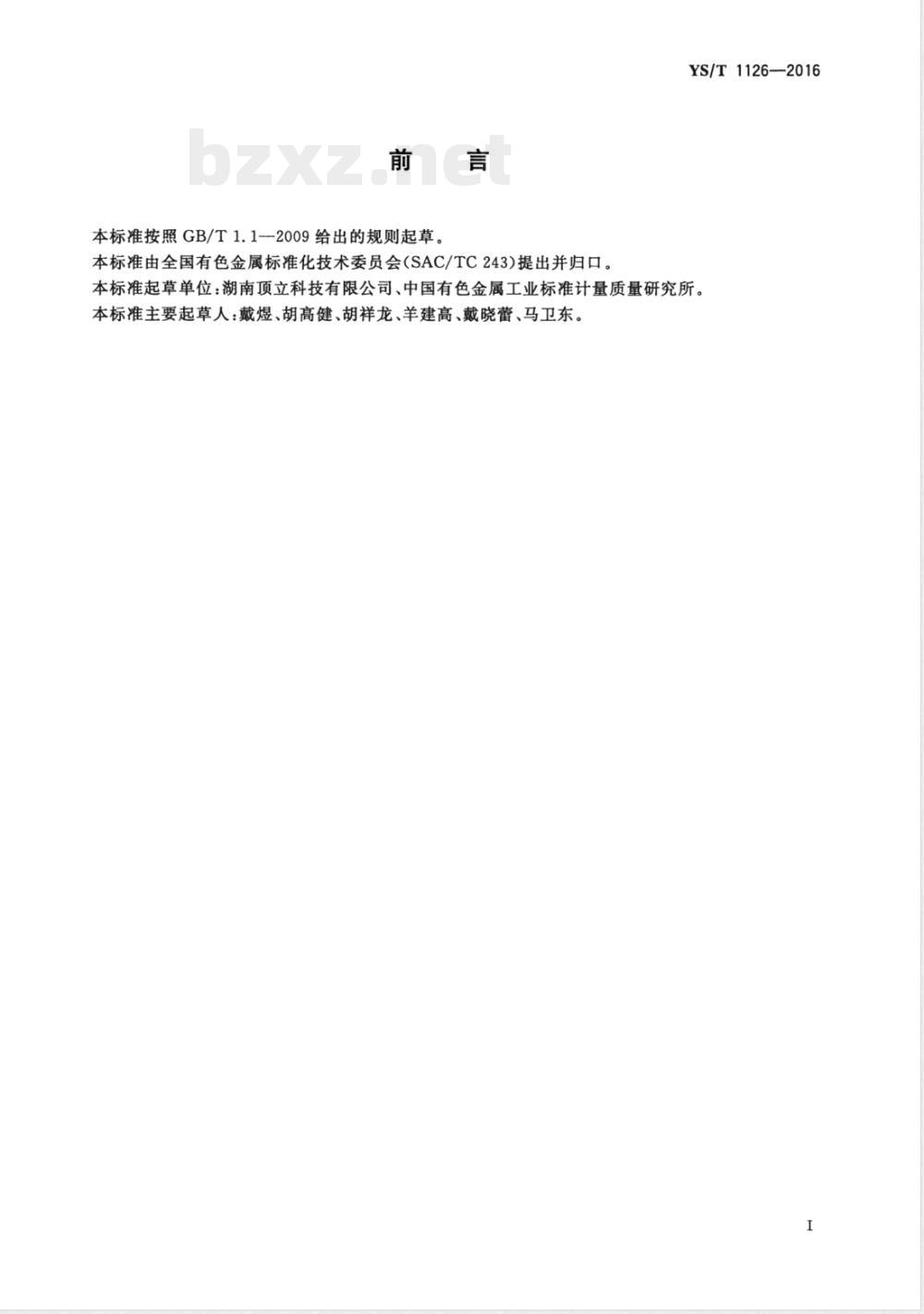

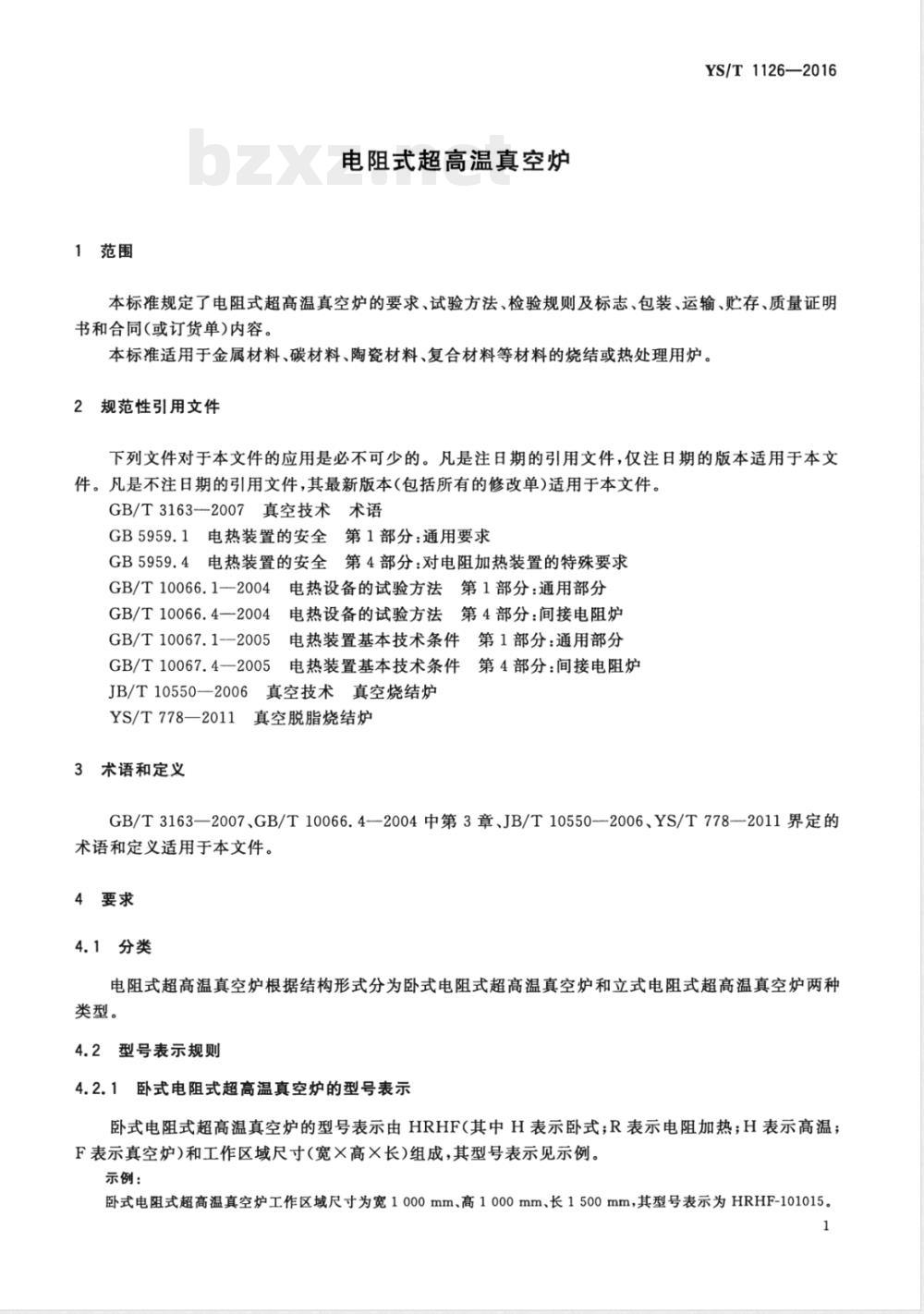

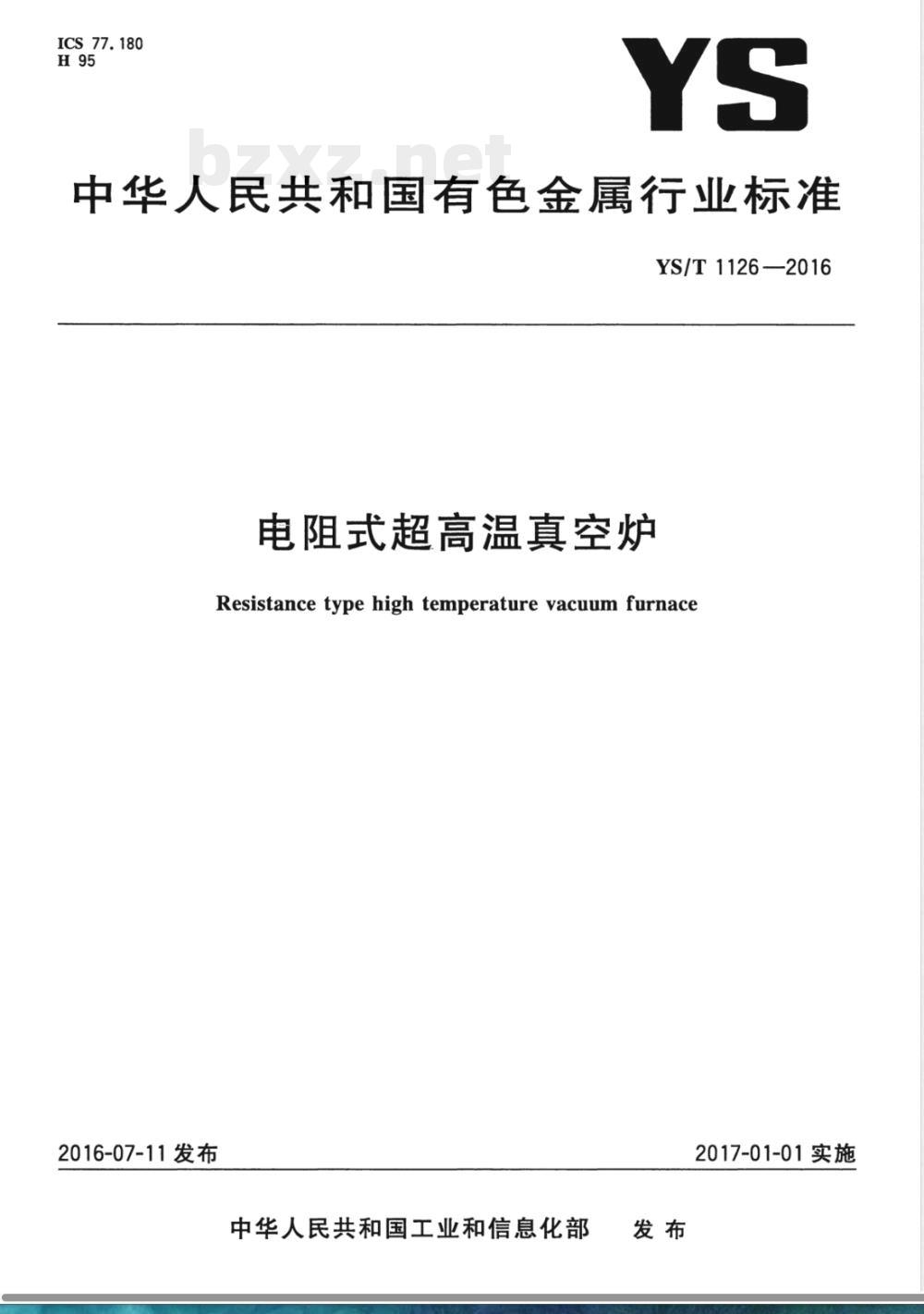

ICS 77.180 H95 YS 中华人民共和国有色金属行业标准 YS/T1126-2016 电阻式超高温真空炉 Resistance type high temperature vacuum furnace 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本标准起草单位：湖南顶立科技有限公司、中国有色金属工业标准计量质量研究所。本标准主要起草人：戴煜、胡高健、胡祥龙、羊建高、戴晓蕾、马卫东。 1 范围 本标准规定了电阻式超高温真空炉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于金属材料、碳材料、陶瓷材料及复合材料的烧结或热处理用真空炉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T3163-2007 真空技术术语 GB5959.1 电热装置的安全 第1部分：通用要求 GB5959.4 电热装置的安全 第4部分：对电阻加热装置的特殊要求 GB/T10066.1-2004 电热设备的试验方法 第1部分：通用部分 GB/T10066.4-2004 电热设备的试验方法 第4部分：间接电阻炉 GB/T10067.1-2005 电热装置基本技术条件 第1部分：通用部分 GB/T10067.4-2005 电热装置基本技术条件 第4部分：间接电阻炉 JB/T10550-2006 真空技术 真空烧结炉 YS/T778-2011 真空脱脂烧结炉 3 术语和定义 GB/T3163-2007、GB/T10066.4-2004、JB/T10550-2006、YS/T778-2011界定的术语和定义适用于本文件。 4 要求 4.1 分类 电阻式超高温真空炉分为卧式和立式两种类型。 4.2 型号表示规则 4.2.1 卧式电阻式超高温真空炉型号由HRHF及工作区域尺寸（宽×高×长）组成。 示例：HRHF-101015表示工作区宽1000mm、高1000mm、长1500mm。 4.2.2 立式电阻式超高温真空炉型号由VRHF及工作区域尺寸（直径×高）组成。 示例：VRHF-0305表示直径300mm、高500mm。 4.3 总体结构 电阻式超高温真空炉主要由炉体、真空系统、工艺气路系统、水冷系统及电气控制系统组成。 设计要求应符合JB/T10550-2006第5章规定。 4.3.1 卧式结构 可采用前后双开门或单开门结构，由水平方向装料和出料。 组成包括：炉体主体、保温加热系统、工艺气路系统、电气控制系统、加热电源、真空系统、水冷系统。 4.3.2 立式结构 可采用上下或双开门结构，由竖直方向装料和出料。 组成包括：炉体主体、保温加热系统、工艺气路系统、电气控制系统、加热电源、真空系统、水冷系统、工作平台。 4.4 基本参数 电阻式超高温真空炉的基本参数见表1和表2（型号参数表）。
