【GB国家标准】 电能质量电力系统频率偏差

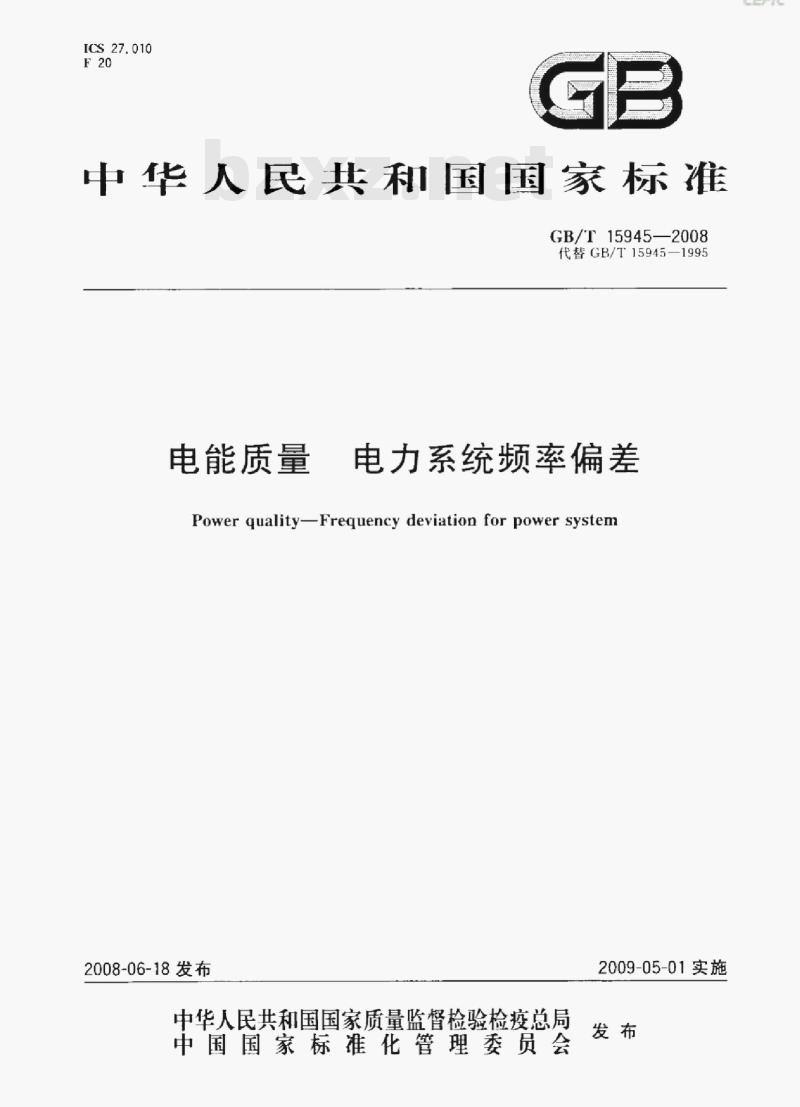

ICS27.010
中华人民共和国国家标准
GB/T15945—2008
代替GB/T15945-1995
电能质量
电力系统频率偏差
Power quality-Frequency deviation for power system2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

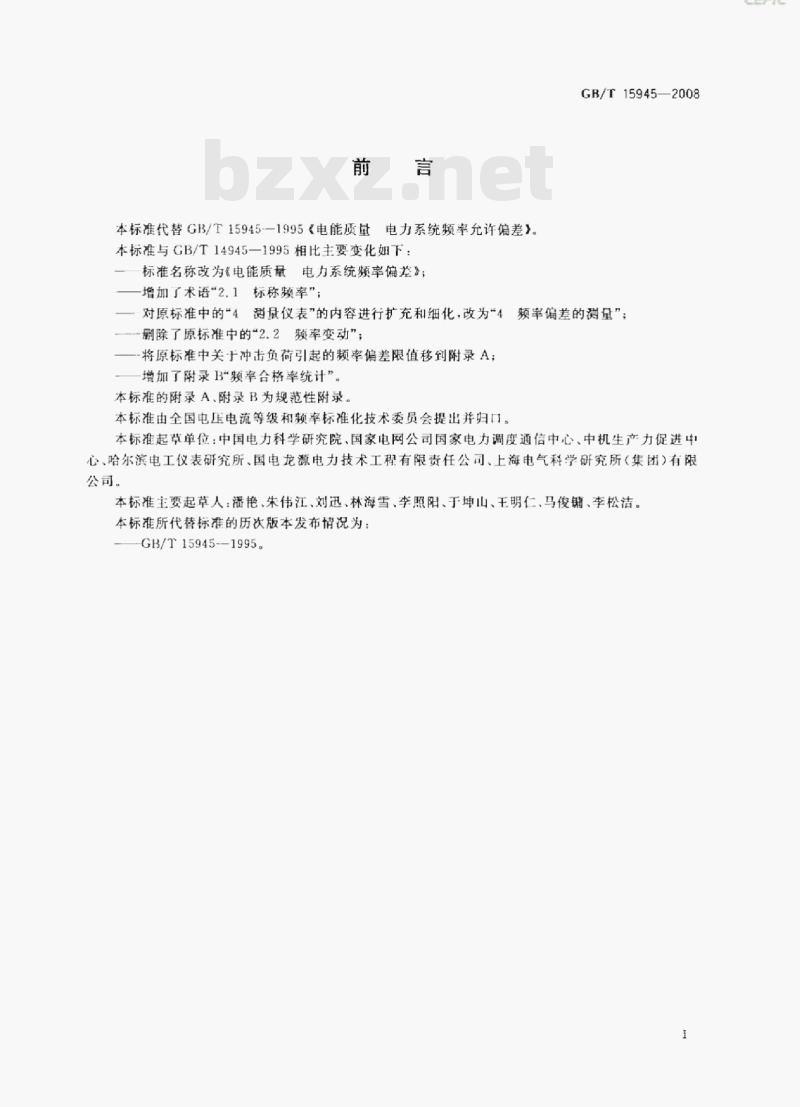

本标准代替GB/T15945--1995《电能质量电力系统频率充许偏差》。本标准与GB/T149451995相比主要变化如下：标准名称改为电能质量电力系统频率偏差》：增加了术语“2.1标称频率”；
GB/T15945—2008
对原标准中的“4测量仪表”的内容进行扩充和细化，改为“4频率偏差的测量”；——影除了原标准中的“2.2赖率变动”；一将原标准中关于冲击负荷引起的频率偏差限值移到附录A：增加了附录B\频率合格率统计”。本标准的附录A、附录B为规范性附录。本标准由全国电压电流等级和频率标准化技术委员会提出并归口。本标准起草单位：中国电力科学研究院、国家电网公司国家电力调度通信中心、中机生产力促进中心、哈尔滨电工仪表研究所、国电龙源电力技术工程有限责任公司、上海电气科学研究所（集团）有限公司。
本标准主要起草人：潘艳、朱伟江、刘迅、林海雪、李照阳、于坤山、王明仁，马俊铺、李松洁本标准所代替标准的历次版本发布情况为：GB/T15945--1995。
1范围
电能质量电力系统频率偏差
GB/T15945—2008
本标准规定了标称频率为50Hz的电力系统频率偏差限值、测量及合格率的统计方法。本标准不适用于电气设备的频率偏差限值。术语和定义
下列术语和定义适用于本标。
nominal fred uency
标称频率
系统设计选定的频率。
频率偏差freguencydeviation
系统频率的实际值和标称值之差。2.3
冲击负荷impactload
生产（或运行）过程中周期性或非周期性地从电网中取用快速变动功率的负荷。2.4
频率合格率frequencyqualification rate实际运行频率偏差在限值范围内累计运行时间与对应的总运行统计时问的百分比，3频率偏差限值
3.1电力系统正宽运行条件下频率偏差限值为土0.2Hz当系统容量较小时，差限值可以放宽到土0.5Hz
3.2冲击负荷引起的题率偏差限值见本标准附录A。3.3电力系统中频率合格率的统计方法见本标准附录B。4频率偏差的测量
4.1频率偏差的测量方法
测量电网基波频率，每次取1s、3$或10s问陷内计到的整数周期与整数周期累计时间之比（和1s.3s或10s时钟重叠的单个周期应丢弃）。量时间间隔不能重叠，每1s.3s或10s间隔应在1s、3s或10s时钟开始时计。本标准不排斥更先进的赖率测量方法的采用。4.2仪器准确度
测量误差不应超过士0.01Hz。
GB/T15945-2008

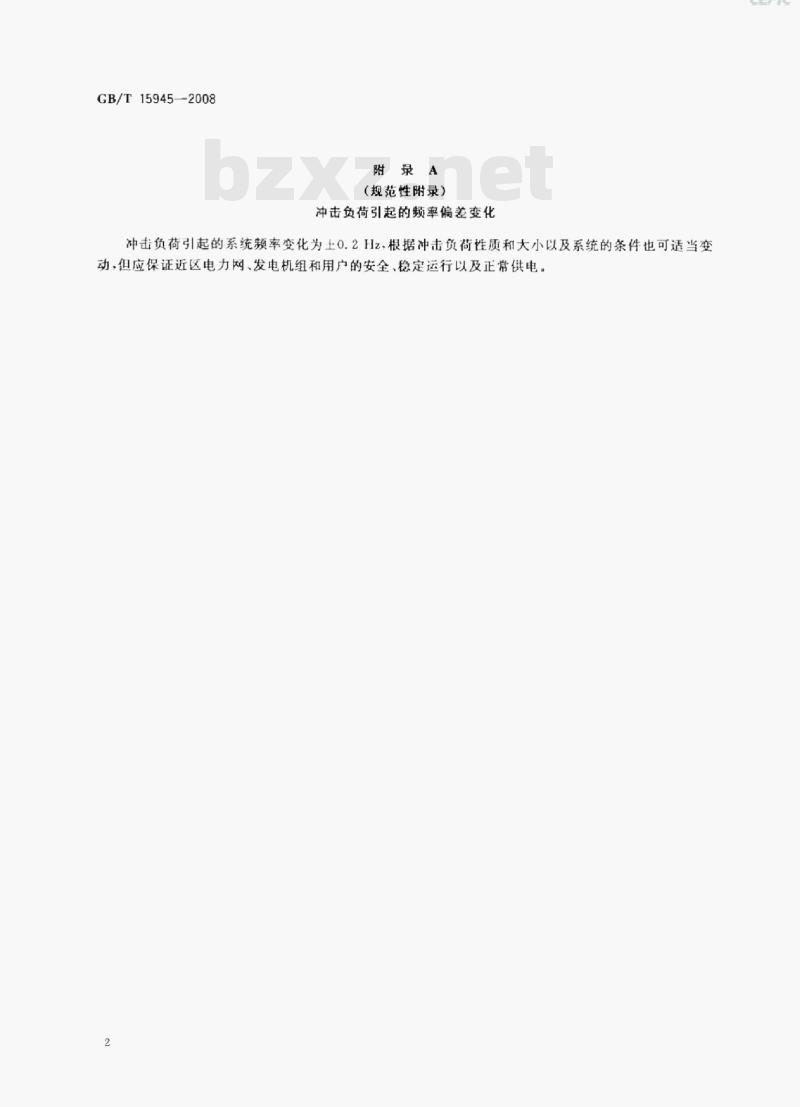

附录A
（规范性附录）
冲击负荷引起的频率偏差变化
冲击负荷引起的系统频率变化为土0.2Hz，根据冲击负荷性质和大小以及系统的条件也可适当变动，但应保证近区电力网、发电机组和用户的安全、稳定运行以及正常供电2

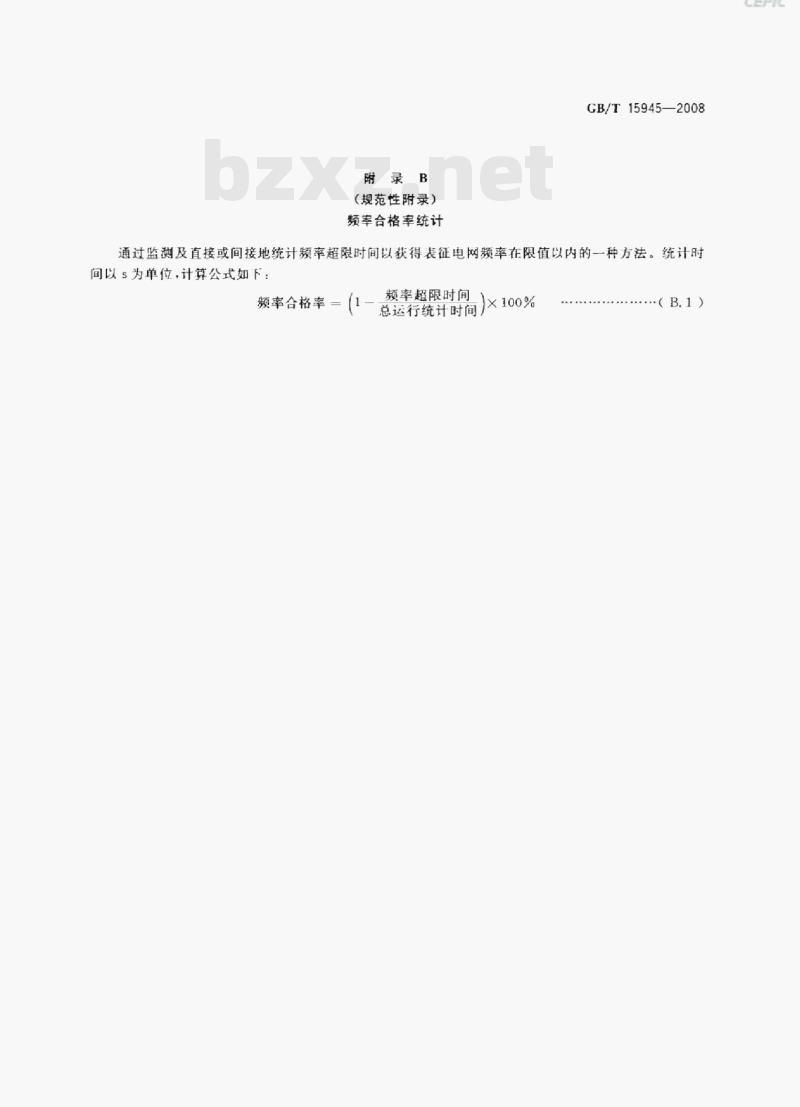

（规范性附录）
频率合格率统计
GB/T15945—2008
通过监测及直接或间接地统计频率超限时间以获得表征电网频率在限值以内的一种方法。统计时间以s为单位，计算公式如下：
频率合格率=（1Www.bzxZ.net
频率超限时间
×100%
总运行统计时间）
**(B. 1
GB/T15945—2008
参考文献
[1]】GB/T1980—2005电气设备额定频率GB/T19862--2005电能质量测量设备通用要求[2]
[3] IEC 61000-4-30 Testing and measurement techniques-Power quality measurement methods (International Standard),2003-02[4] EN 50160:2000 Voltage characteristics of electricity supplied by public distribution systemCEPIC
