【GB国家标准】 电能质量三相电压不平衡

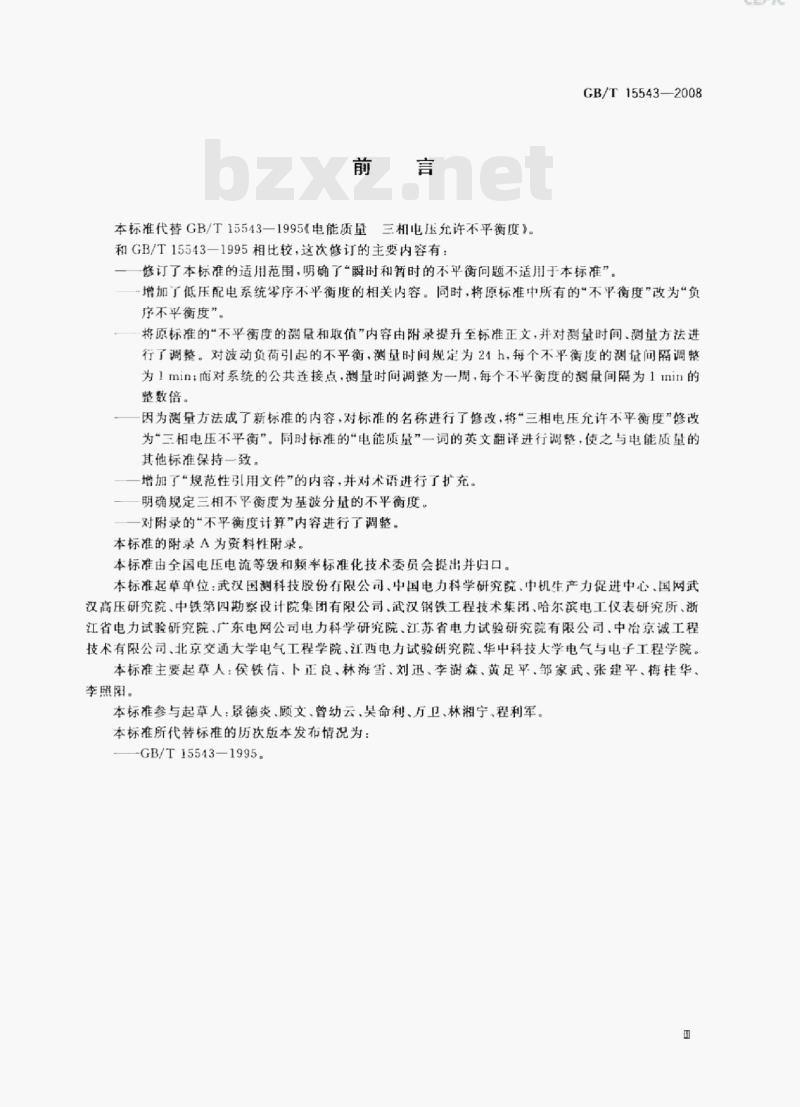

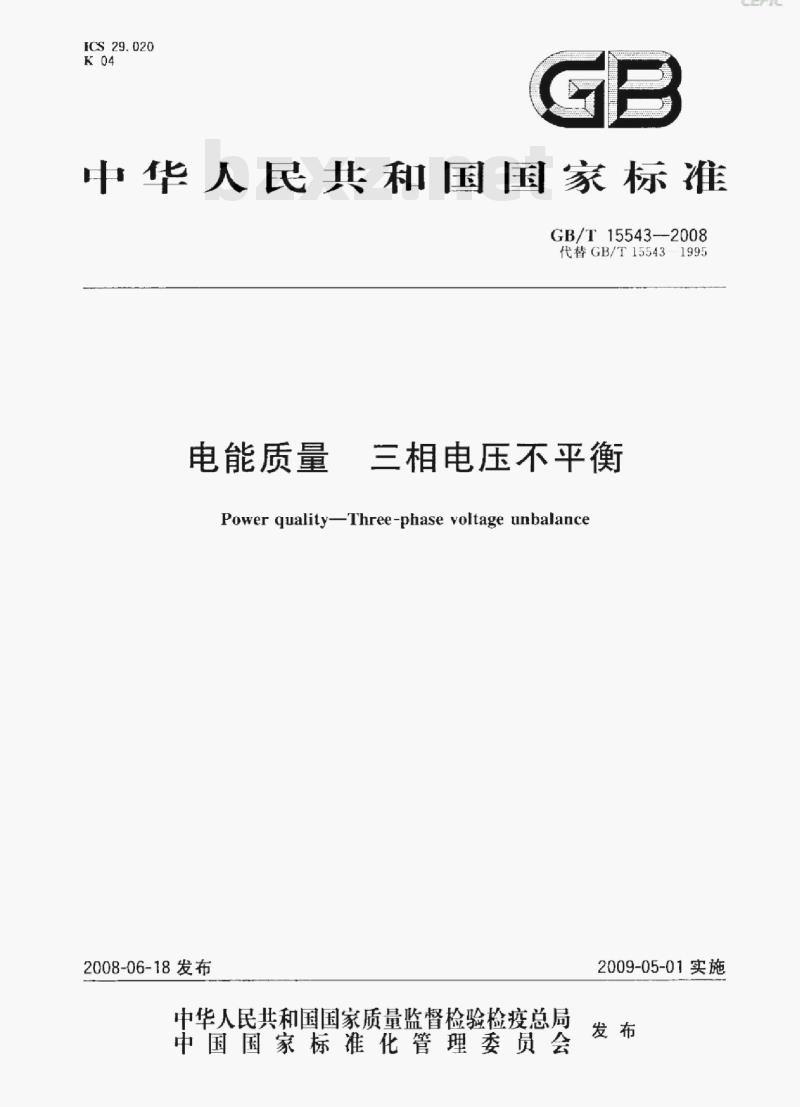

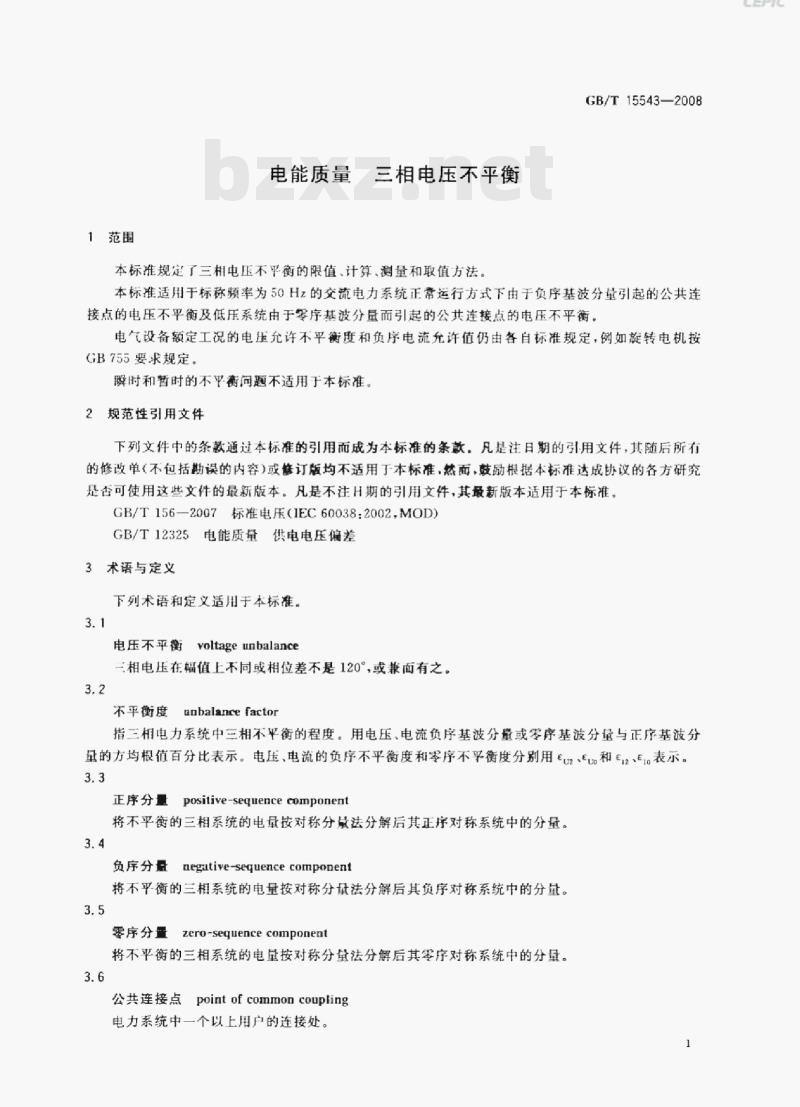

ICS 29.020 K04 E 中华人民共和国国家标准 GB/T 15543-2008 代替 GB/T 15543-1995 电能质量 三相电压不平衡 Power quality - Three-phase voltage unbalance 2008-06-18发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2009-05-01实施 前言 本标准代替GB/T 15543-1995《电能质量 三相电压允许不平衡度》。与1995版相比，本次修订主要内容如下： ——修订了适用范围，明确瞬时和暂时的不平衡问题不适用于本标准； ——增加低压配电系统零序不平衡度相关内容； ——将原“不平衡度”统一修改为“负序不平衡度”； ——将“不平衡度的测量和取值”由附录提升至正文，并调整测量时间与方法； ——波动负荷测量时间规定为21h，测量间隔为1min；公共连接点测量时间调整为1周，间隔为1min整数倍； ——修改标准名称为《三相电压不平衡》，统一电能质量英文表达； ——增加规范性引用文件并扩充术语； ——明确三相不平衡度为基波分量不平衡度； ——调整附录A内容为资料性附录。 1 范围 本标准规定了三相电压不平衡的限值、计算、测量和取值方法。 本标准适用于标称频率为50Hz的交流电力系统正常运行方式下，由负序基波分量引起的公共连接点电压不平衡，以及低压系统由零序基波分量引起的公共连接点电压不平衡。 电气设备额定工况下的电压允许不平衡度及负序电流允许值仍按相关标准执行，如旋转电机按GB 755规定。 瞬时和暂时的不平衡问题不适用于本标准。 2 规范性引用文件 GB/T 156-2007 标准电压（IEC 60038:2002, MOD） GB/T 12325 电能质量 供电电压偏差 3 术语与定义 3.1 电压不平衡 voltage unbalance 相电压在幅值上不同或相位差不是120°，或兼而有之。 3.2 不平衡度 unbalance factor 三相电力系统中三相不平衡程度，用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根值百分比表示。 电压、电流负序不平衡度和零序不平衡度分别用U₂和E₂₁表示。 3.3 正序分量 positive-sequence component 将不平衡三相系统按对称分量法分解后得到的正序对称系统分量。 3.4 负序分量 negative-sequence component 将不平衡三相系统按对称分量法分解后得到的负序对称系统分量。 3.5 零序分量 zero-sequence component 将不平衡三相系统按对称分量法分解后得到的零序对称系统分量。 3.6 公共连接点 point of common coupling 电力系统中一个以上用户的连接处。
