【其他行业标准】 球式热风炉用耐火球

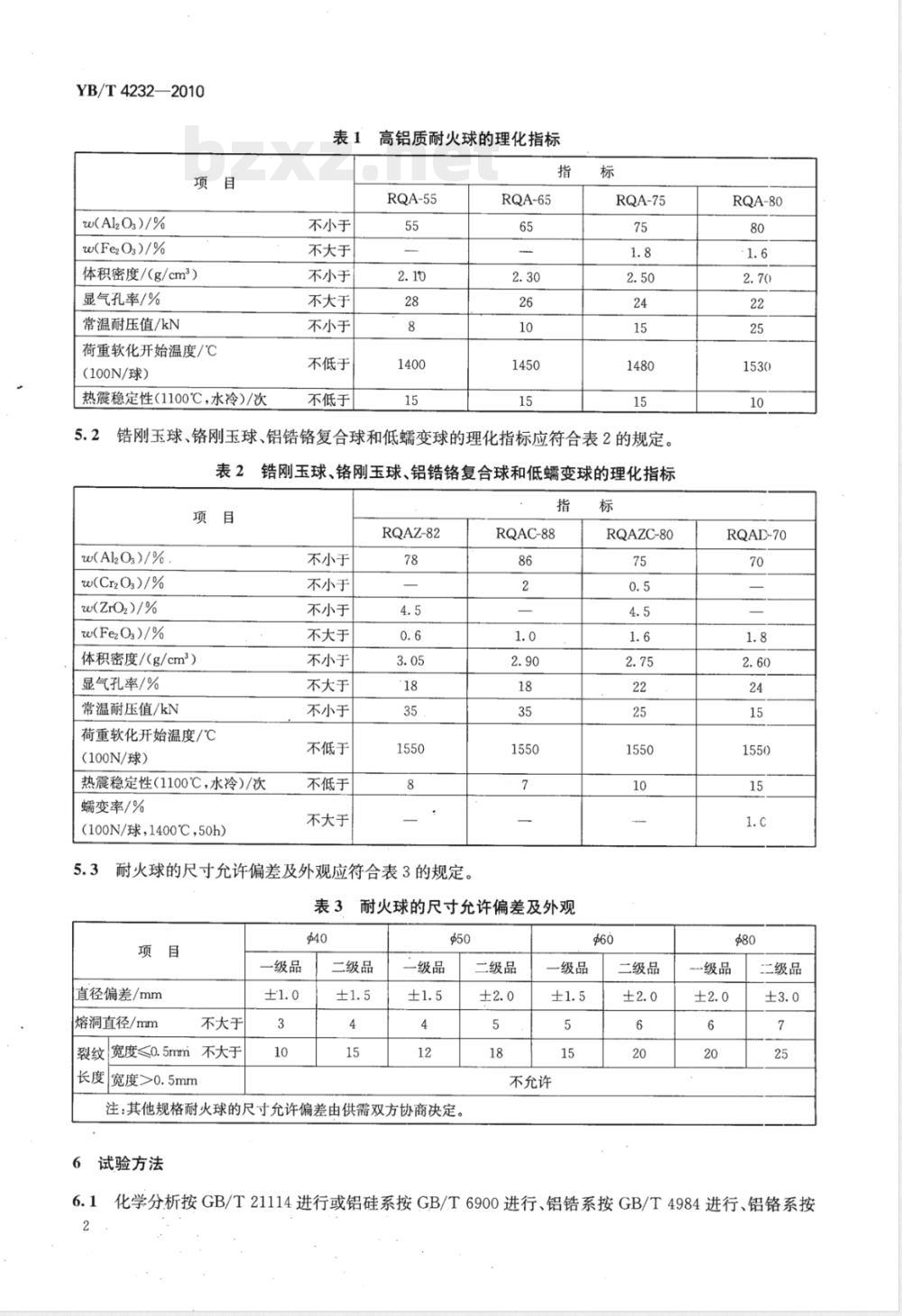

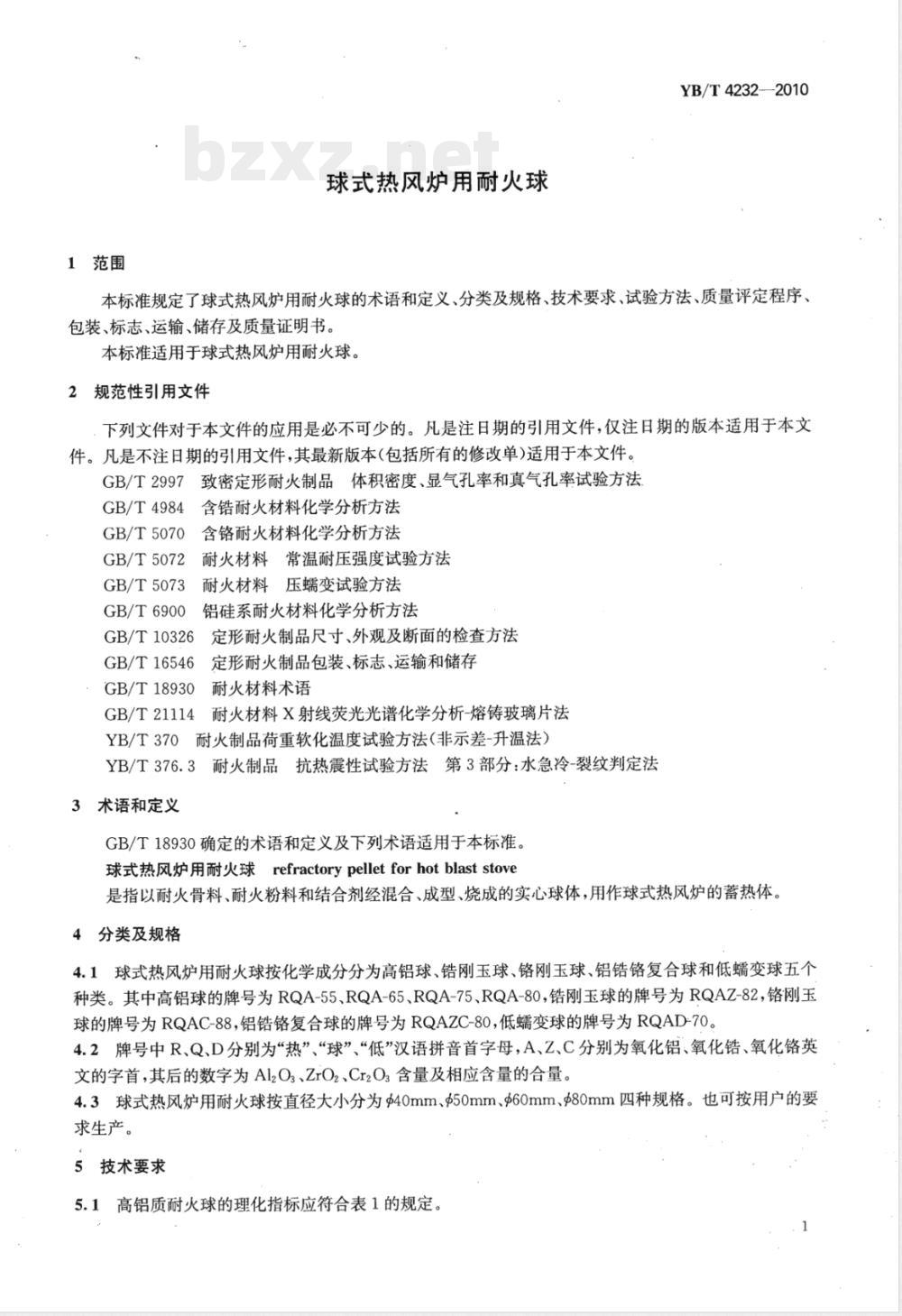

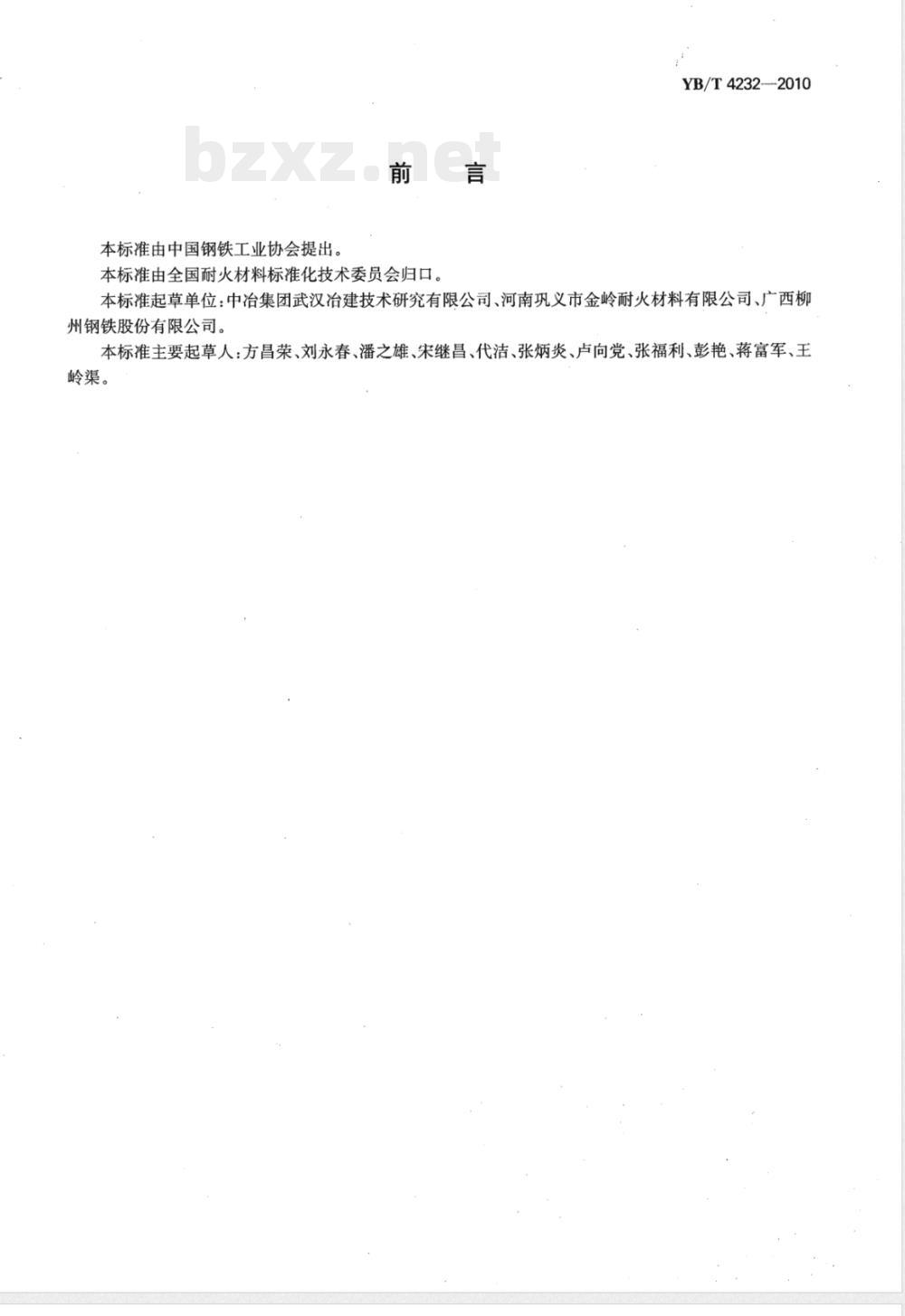

ICS 81.080 Q44 YB 中华人民共和国黑色冶金行业标准 YB/T 4232—2010 球式热风炉用耐火球 Refractory pellet for hot blast stove 2010-11-10发布 中华人民共和国工业和信息化部 2011-03-01实施 发布 前言 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会归口。 本标准起草单位：中冶集团武汉冶建技术研究有限公司、河南巩义市金岭耐火材料有限公司、广西柳州钢铁股份有限公司。 主要起草人：方昌荣、刘永春、潘之雄、宋继昌、代洁、张炳炎、卢向党、张福利、彭艳、蒋富军、王岭渠。 1 范围 本标准规定了球式热风炉用耐火球的术语和定义、分类及规格、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。 本标准适用于球式热风炉用耐火球。 2 规范性引用文件 GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T 4984 含锆耐火材料化学分析方法 GB/T 5070 含铬耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 5073 耐火材料压蠕变试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 10326 定形耐火制品尺寸、外观及断面检查方法 GB/T 16546 定形耐火制品包装、标志、运输和储存 GB/T 18930 耐火材料术语 GB/T 21114 耐火材料X射线荧光光谱化学分析—熔铸玻璃片法 YB/T 370 耐火制品荷重软化温度试验方法（非示差-升温法） YB/T 376.3 耐火制品抗热震性试验方法 第3部分：水急冷-裂纹判定法 3 术语和定义 GB/T 18930界定的术语及下列术语适用于本标准。 球式热风炉用耐火球：由耐火骨料、耐火粉料和结合剂经混合、成型、烧成的实心球体，用作球式热风炉蓄热体的耐火材料制品。 4 分类及规格 4.1 按化学成分分为高铝球、锆刚玉球、铬刚玉球、铝锆铬复合球和低蠕变球五类。 高铝球牌号：RQA-55、RQA-65、RQA-75、RQA-80； 锆刚玉球牌号：RQAZ-82； 铬刚玉球牌号：RQAC-88； 铝锆铬复合球牌号：RQAZC-80； 低蠕变球牌号：RQAD-70。 4.2 牌号含义：R、Q、D分别表示“热”“球”“低”，A、Z、C分别表示Al₂O₃、ZrO₂、Cr₂O₃，数字表示氧化物含量及其组合比例。 4.3 按直径分为φ40mm、φ50mm、φ60mm、φ80mm四种规格，也可按用户要求生产。 5 技术要求 5.1 高铝质耐火球理化指标应符合表1要求： - Al₂O₃含量：55～75% - Fe₂O₃含量：≤2.10% - 体积密度：约2.10～2.50 g/cm³ - 显气孔率：≤28% - 常温耐压值：≥8～15 kN - 荷重软化开始温度：≥1400～1480℃ - 热震稳定性（1100℃水冷）：≥15次 5.2 锆刚玉球、铬刚玉球、铝锆铬复合球及低蠕变球理化指标应符合表2规定（OCR部分缺失）。 主要指标包括： - Al₂O₃、ZrO₂、Cr₂O₃含量范围 - 体积密度约2.90～3.05 g/cm³ - 显气孔率约18% - 常温耐压值≥35 kN - 荷重软化温度≥1550℃ - 热震稳定性≥7～8次 5.3 尺寸允许偏差及外观要求应符合表3规定（内容缺失，按标准结构保留）。
