【GB国家标准】 电子设备台式机箱基本尺寸系列

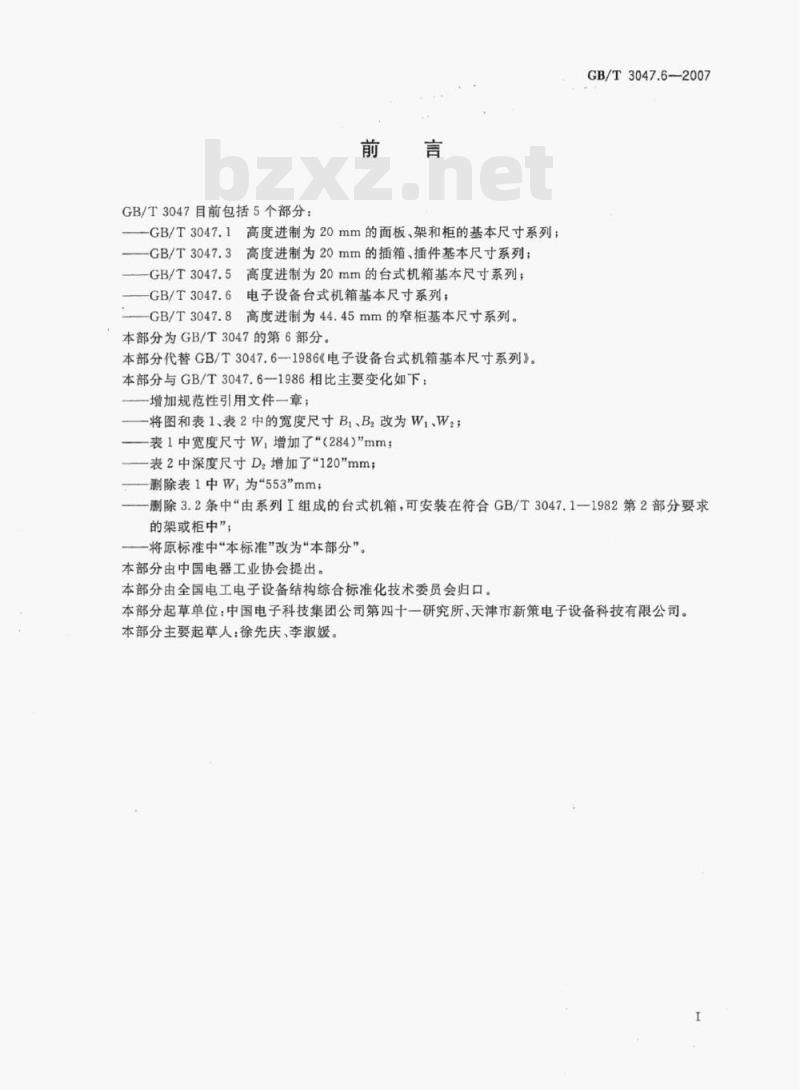

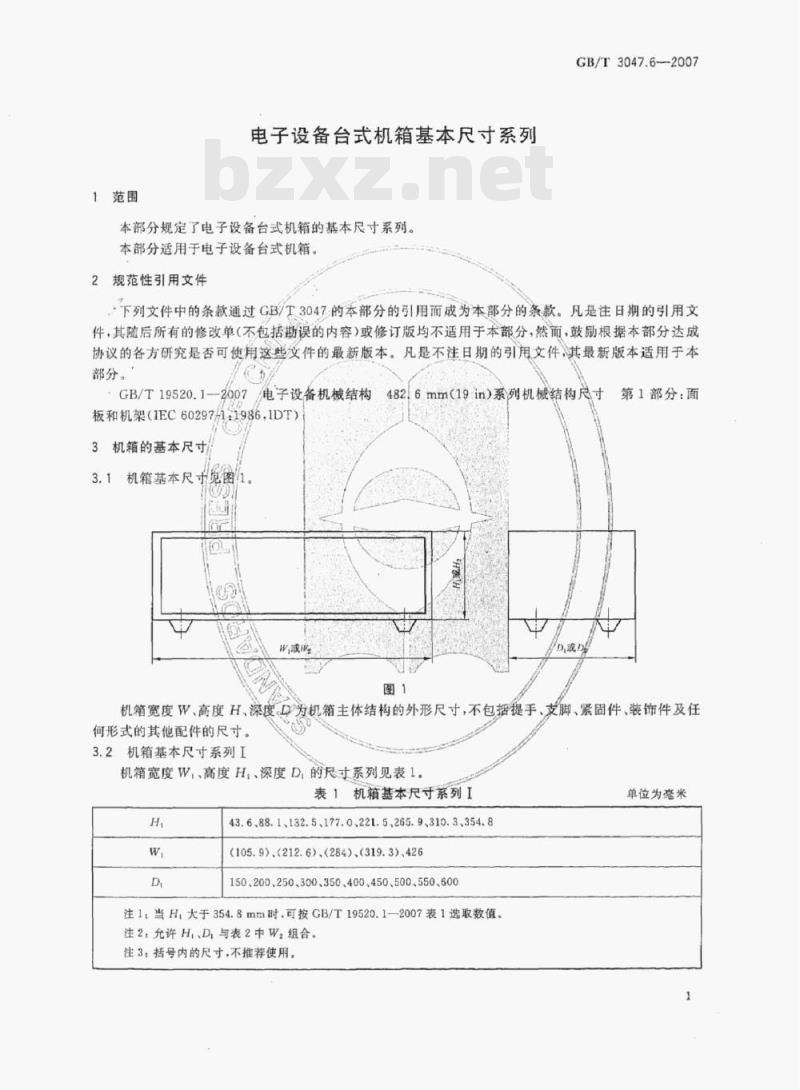

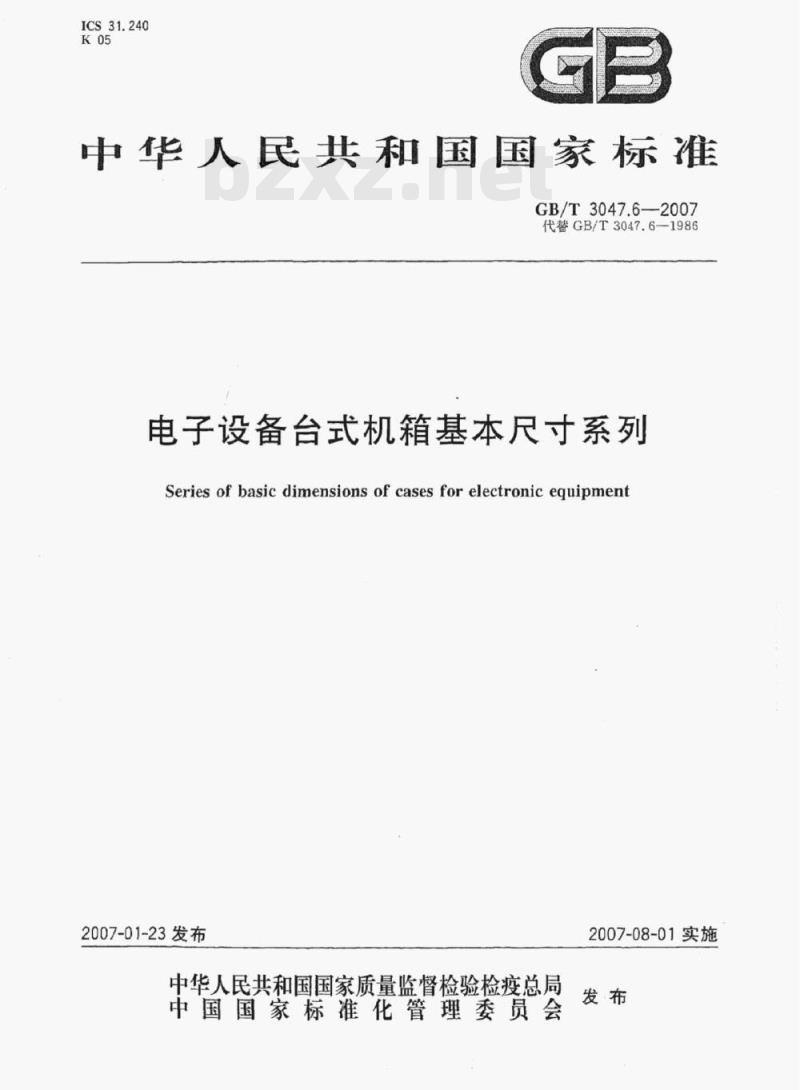

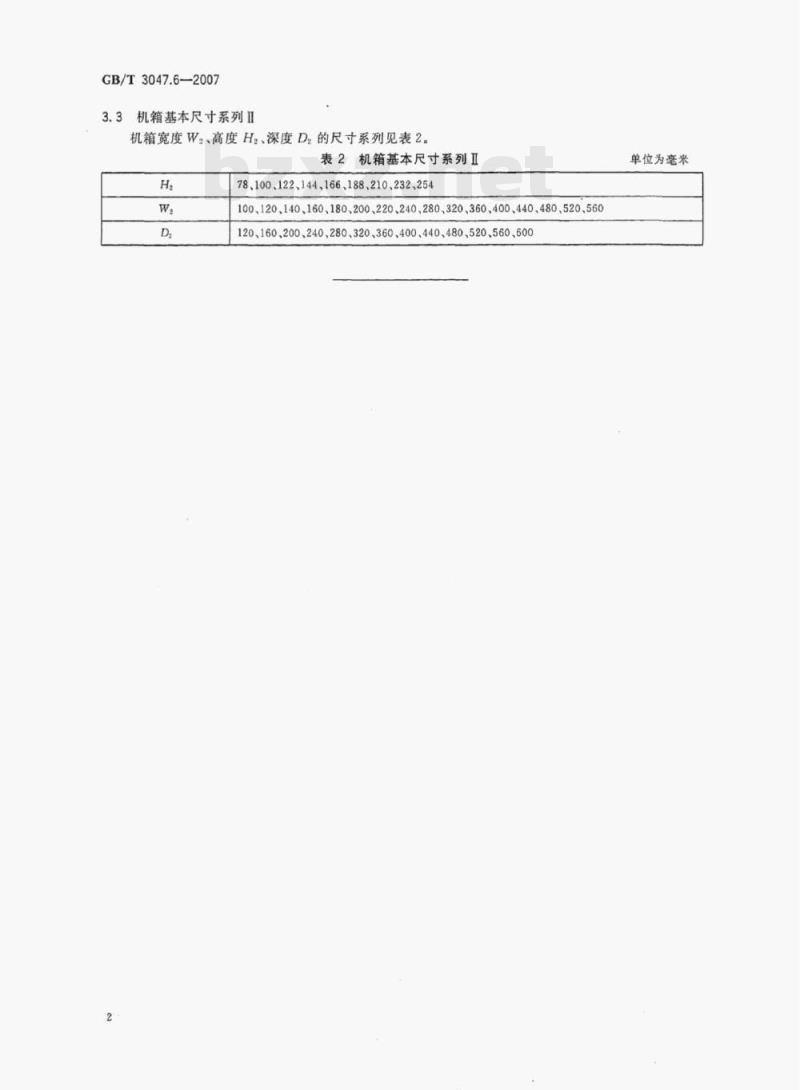

ICS 31.240 K05 GB 中华人民共和国国家标准 GB/T 3047.6—2007（代替 GB/T 3047.6—1986） 电子设备台式机箱基本尺寸系列 Series of basic dimensions of cases for electronic equipment 2007-01-23发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2007-08-01实施 发布 GB/T 3047目前包括5个部分： GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列； GB/T 3047.3 高度进制为20mm的插箱、插件基本尺寸系列； GB/T 3047.5 高度进制为20mm的台式机箱基本尺寸系列； GB/T 3047.6 电子设备台式机箱基本尺寸系列； GB/T 3047.8 高度进制为44.45mm的窄柜基本尺寸系列。 本部分为GB/T 3047的第6部分。 本部分代替GB/T 3047.6—1986《电子设备台式机箱基本尺寸系列》。 与GB/T 3047.6—1986相比主要变化如下： 增加规范性引用文件一章； 将图和表1、表2中的宽度尺寸B、Bz改为W、Wz； 表1中宽度尺寸W增加“284mm”； 表2中深度尺寸D增加“120mm”； 删除表1中W为553mm相关内容； 将标准中“本标准”改为“本部分”。 本部分由中国电器工业协会提出。 本部分由全国电工电子设备结构综合标准化技术委员会归口。 本部分起草单位：中国电子科技集团公司第四十一研究所、天津市新策电子设备科技有限公司。 本部分主要起草人：徐先庆、李淑媛。 1 范围 本部分规定了电子设备台式机箱的基本尺寸系列。 本部分适用于电子设备台式机箱。 2 规范性引用文件 下列文件中的条款通过GB/T 3047的本部分的引用而成为本部分的条款。 凡是注日期的引用文件，其随后修改单或修订版不适用于本部分；但鼓励相关方研究使用最新版本。 GB/T 19520.1—2007 电子设备机械结构板和机架（IEC 60297-1:1986, IDT） 3 机箱的基本尺寸 机箱宽度W、高度H、深度D为机箱主体结构的外形尺寸，不包括提手、支脚、紧固件、装饰件及其他配件尺寸。 3.2 机箱基本尺寸系列 I 机箱宽度W、高度H、深度D的尺寸系列见表1。 表1 机箱基本尺寸系列 I H：43.6、88.1、132.5、177.0、221.5、265.9、310、354.8（105.9、212.6、284、319.3、426） W：150、200、250、300、350、400、450、500、550、600 D：150、200、250、300、350、400、450、500、550、600 注1：当H大于354.8mm时，可按GB/T 19520.1—2007表1选取数值。 注2：允许H、D与表2中W组合。 注3：括号内尺寸不推荐使用。 3.3 机箱基本尺寸系列 II 机箱宽度W、H、D的尺寸系列见表2。 表2 机箱基本尺寸系列 II H：78、100、122、144、166、188、210、232、254 W：100、120、140、160、180、200、220、240、280、320、360、400、440、480、520、560 D：120、160、200、240、280、320、360、400、440、480、520、560、600 中华人民共和国国家标准 GB/T 3047.6—2007 电子设备台式机箱基本尺寸系列 中国标准出版社出版发行 如有印装差错，由本社发行中心调换。
