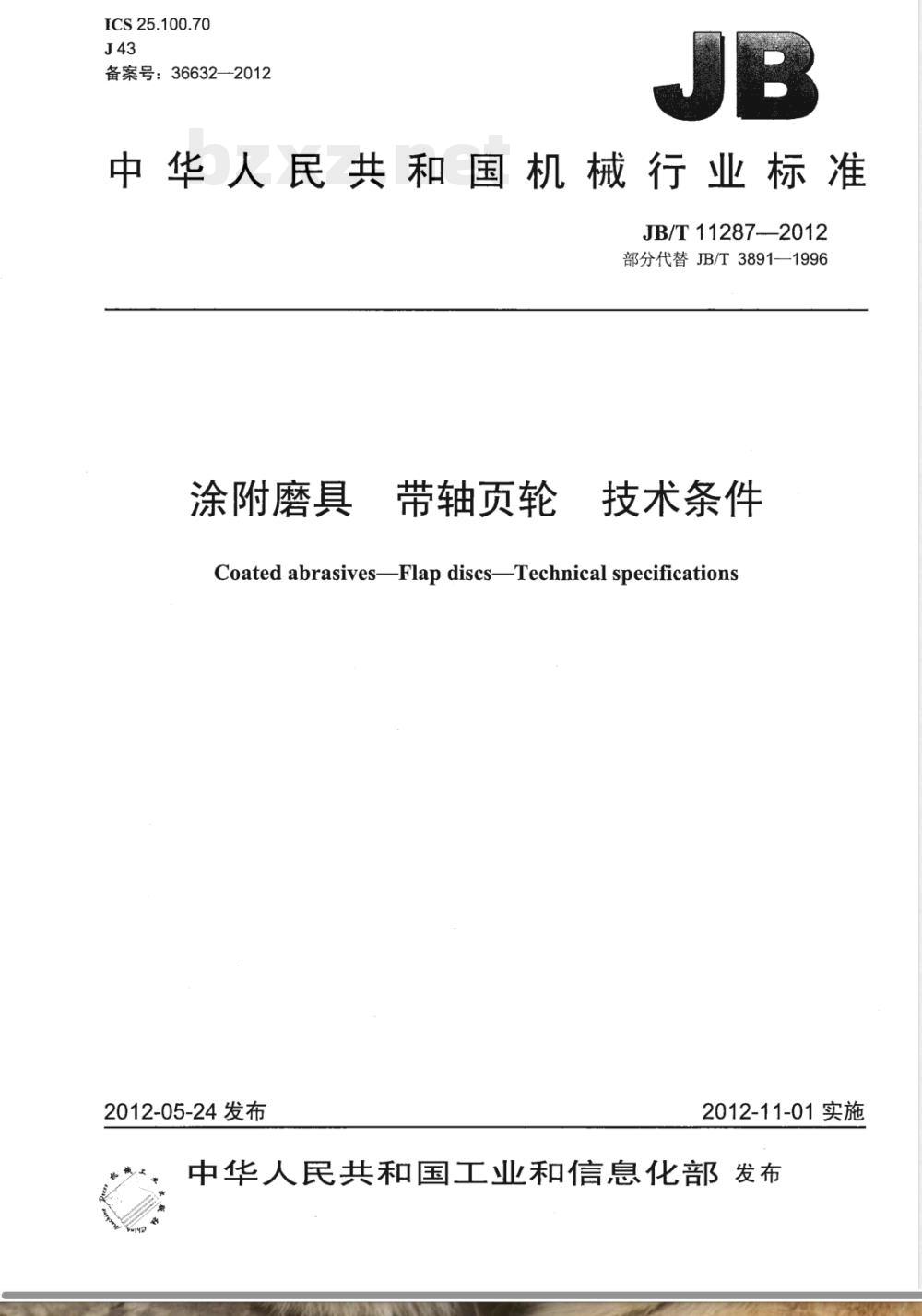

【其他行业标准】 涂附磨具 带轴页轮 技术条件

ICS25.100.70
备案号：36632—2012
中华人民共和国机械行业标准
JB/T11287-—2012
部分代替JB/T3891—1996
涂附磨具
带轴页轮
技术条件
Coated abrasivesFlap discsTechnical specifications2012-05-24发布
2012-11-01实施

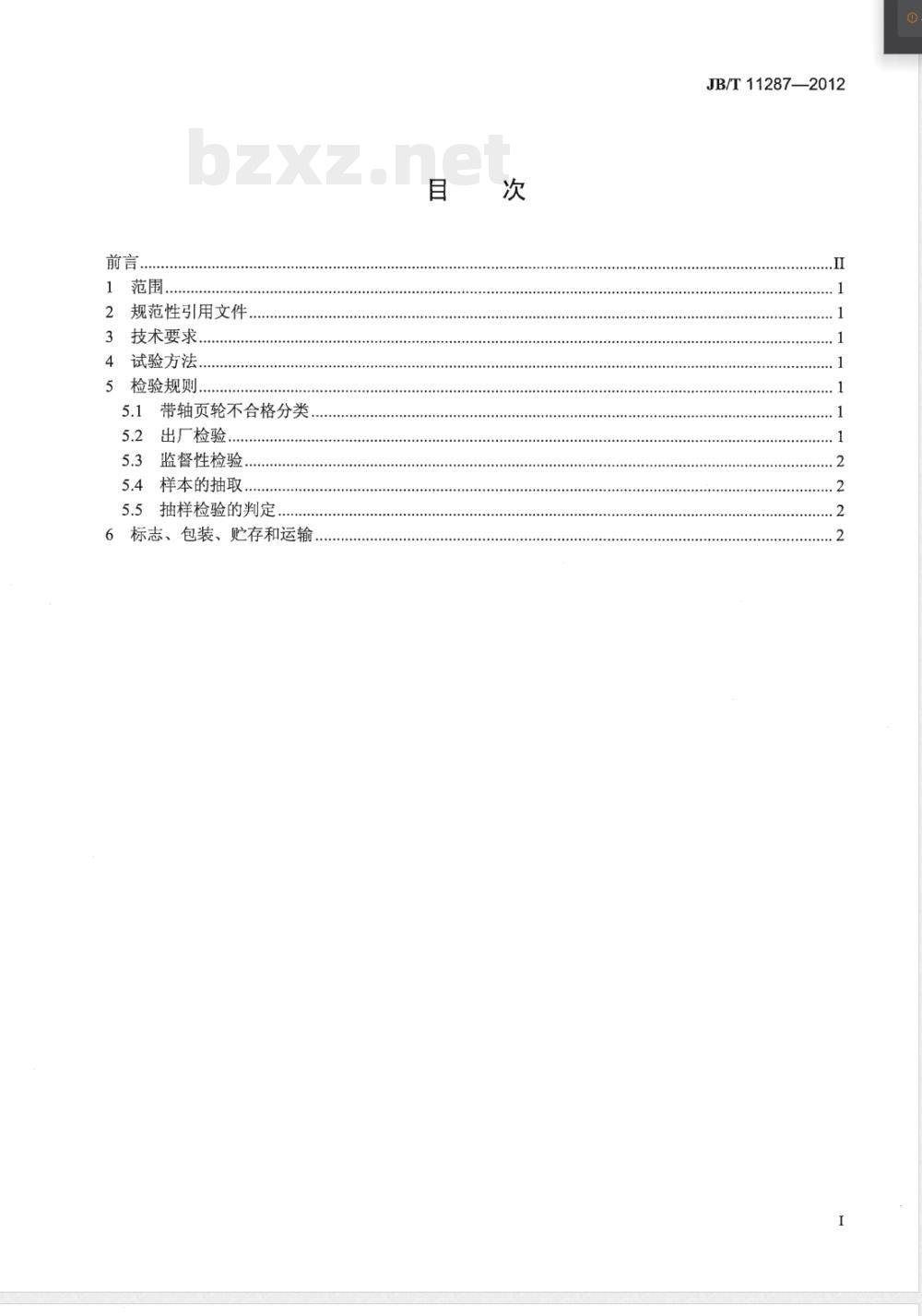

中华人民共和国工业和信息化部发布前言.…
范围，
规范性引用文件
技术要求..…
4试验方法.
5检验规则.
5.1带轴页轮不合格分类
5.2出厂检验.
5.3监督性检验.
5.4样本的抽取...．
5.5抽样检验的判定
6标志、包装、贮存和运输
JB/T11287—2012
JB/T11287—2012
本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T3891一1996《研磨页轮》中有关带轴页轮的内容，未被代替的内容为卡盘页轮和形页轮（这两项内容将纳入其他标准），与JB/T3891一1996相比主要技术变化如下：删除了带轴页轮代号SW（1996年版的表1）；修改了研磨页轮尺寸偏差的检查方法（见4.1，1996年版的5.1）；修改了基本尺寸的极限偏差（见3.2，1996年版的4.2）；修改了最高工作速度（见3.3，1996年版的4.3）；-增加了监督性检验（见5.3；
增加了样本的抽取（见5.4）；
增加了包装材料的要求（见6.2）；修改了产品标志的内容（见6.1，1996年版的7.1）；修改了包装标志的内容（见6.4，1996年版的7.4）。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：佛山市顺德区大唐研磨材料有限公司。本标准主要起草人：张庆祝、刘森。本标准所代替标准的历次版本发布情况为：JB3891—1985、JB/T3891-1996。I

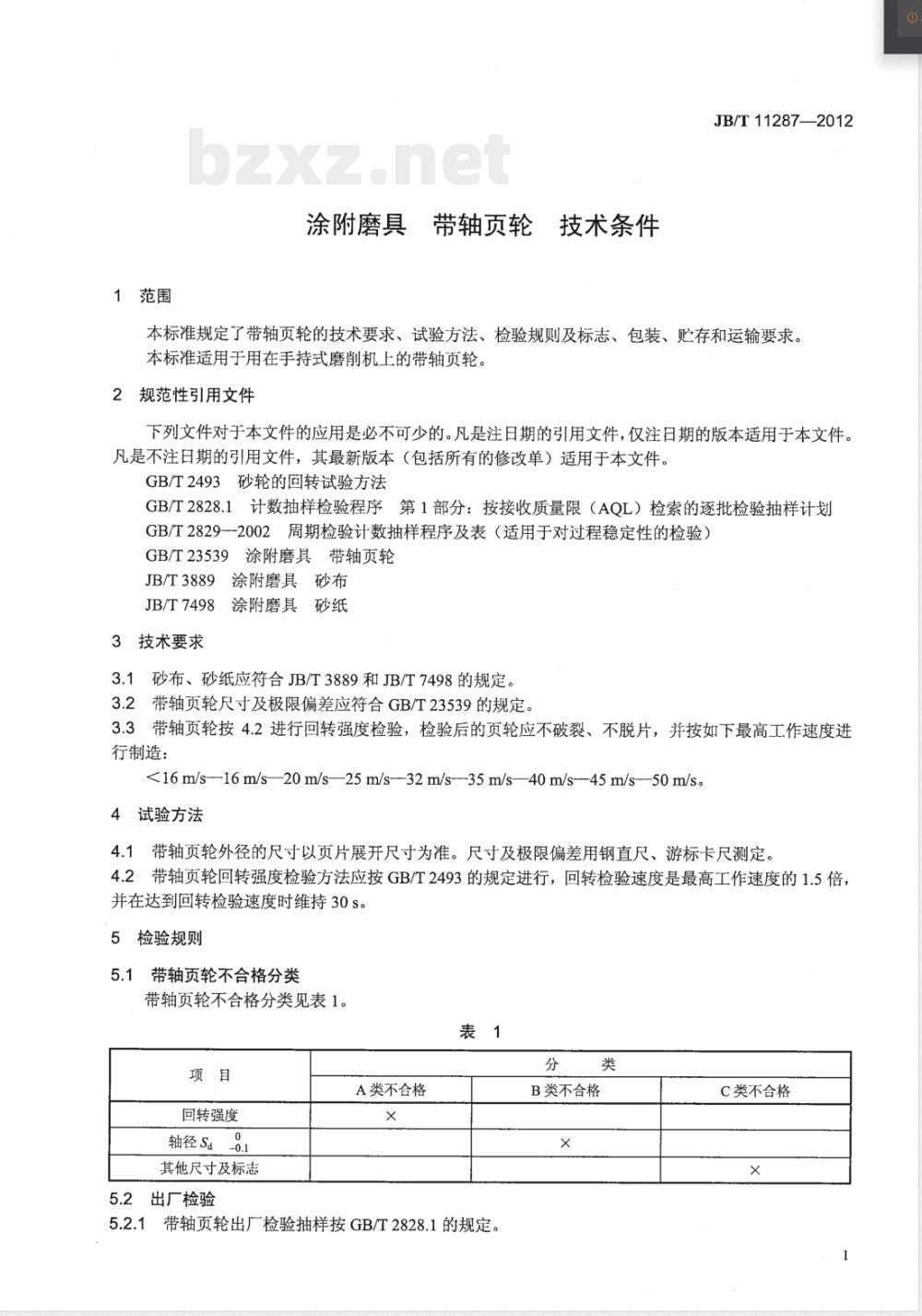

1范围
带轴页轮：
涂附磨具
技术条件
JB/T11287—2012
本标准规定了带轴页轮的技术要求、试验方法、检验规则及标志、包装、贮存和运输要求。本标准适用于用在手持式磨削机上的带轴页轮。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2493砂轮的回转试验方法
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829--2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T23539涂附磨具带轴页轮
JB/T3889涂附磨具砂布
JB/T7498
涂附磨具砂纸
3技术要求
3.1砂布、砂纸应符合JB/T3889和JB/T7498的规定。3.2带轴页轮尺寸及极限偏差应符合GB/T23539的规定。3.3带轴页轮按4.2进行回转强度检验，检验后的页轮应不破裂、不脱片，并按如下最高工作速度进行制造：
<16m/s-16m/s—20m/s—25m/s-32m/s-35m/s—40m/s-—45m/s-—50m/s。4试验方法
4.1带轴页轮外径的尺寸以页片展开尺寸为准。尺寸及极限偏差用钢直尺、游标卡尺测定。4.2带轴页轮回转强度检验方法应按GB/T2493的规定进行，回转检验速度是最高工作速度的1.5倍，并在达到回转检验速度时维持30s。5检验规则
5.1带轴页轮不合格分类
带轴页轮不合格分类见表1。
回转强度
轴径 Sa-0.1
其他尺寸及标志

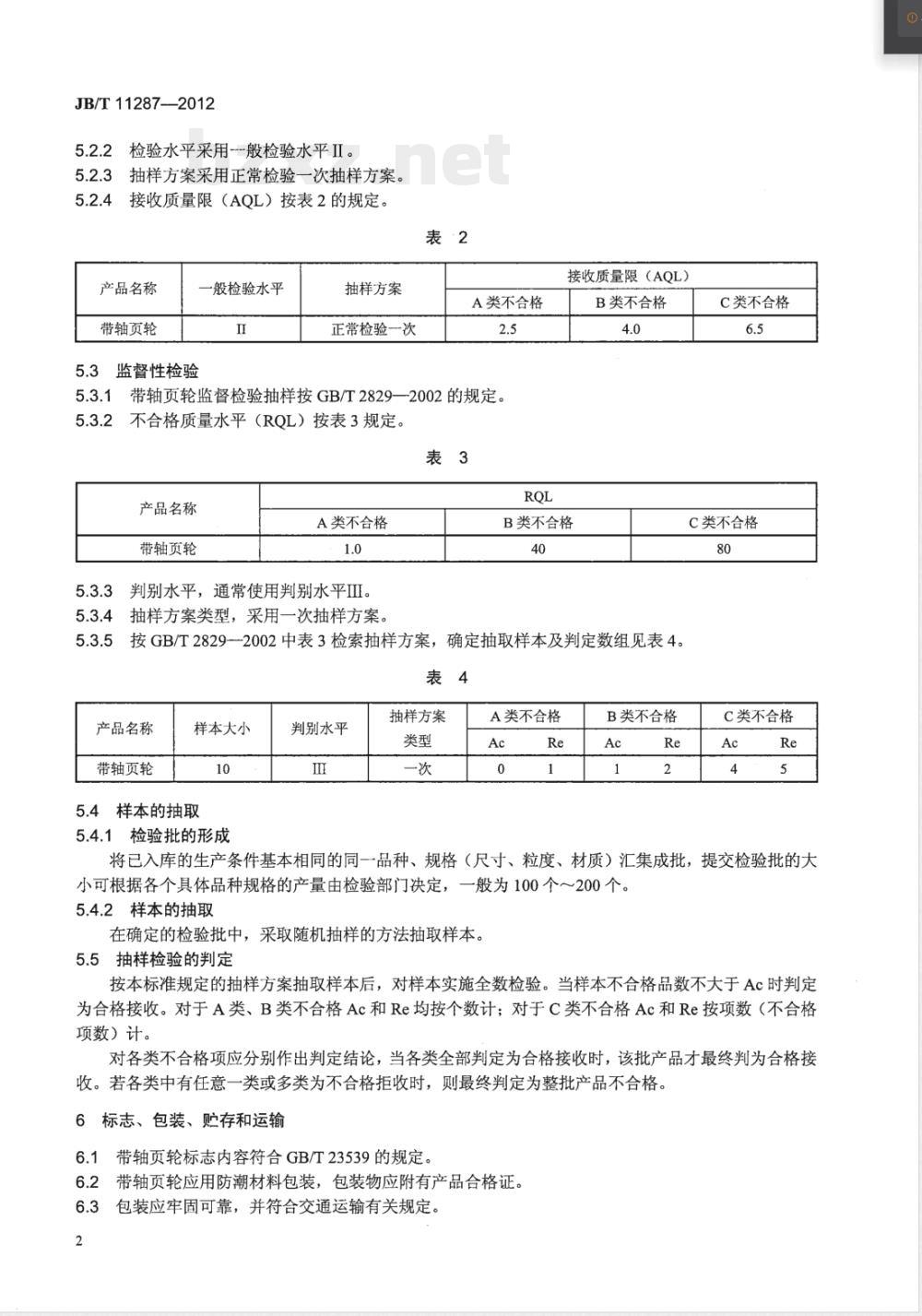

5.2出厂检验
A类不合格
5.2.1带轴页轮出厂检验抽样按GB/T2828.1的规定。分
B类不合格
C类不合格
JB/T11287-—2012
检验水平采用-般检验水平II。
5.2.3抽样方案采用正常检验一次抽样方案。5.2.4接收质量限（AQL）按表2的规定。产品名称
带轴页轮
监督性检验
一般检验水平
抽样方案
正常检验一次
A类不合格
5.3.1带轴页轮监督检验抽样按GB/T2829—2002的规定。5.3.2不合格质量水平（RQL）按表3规定。表3
产品名称
带轴页轮
A类不合格
判别水平，通常使用判别水平IⅢI。5.3.4
抽样方案类型，采用一次抽样方案。RQL
接收质量限（AQL）
B类不合格
B类不合格
5.3.5按GB/T2829-2002中表3检索抽样方案，确定抽取样本及判定数组见表4。表4
产品名称
带轴页轮
样本大小
5.4样本的抽取
5.4.1检验批的形成
判别水平
抽样方案
A类不合格
B类不合格
C类不合格
C类不合格
C类不合格
将已入库的生产条件基本相同的同一品种、规格（尺寸、粒度、材质）汇集成批，提交检验批的大小可根据各个具体品种规格的产量由检验部门决定，一般为100个～200个。5.4.2样本的抽取
在确定的检验批中，采取随机抽样的方法抽取样本。5.5抽样检验的判定
按本标准规定的抽样方案抽取样本后，对样本实施全数检验。当样本不合格品数不大于Ac时判定为合格接收。对于A类、B类不合格Ac和Re均按个数计；对于C类不合格Ac和Re按项数（不合格项数）计。
对各类不合格项应分别作出判定结论，当各类全部判定为合格接收时，该批产品才最终判为合格接收。若各类中有任意一类或多类为不合格拒收时，则最终判定为整批产品不合格。6标志、包装、贮存和运输
6.1带轴页轮标志内容符合GB/T23539的规定。6.2带轴页轮应用防潮材料包装，包装物应附有产品合格证。6.3包装应牢固可靠，并符合交通运输有关规定。2
6.4包装箱应标明以下内容：
a）产品名称、规格、磨料、粒度；b）注册商标；
c）数量；
d）包装箱体积（长×宽×高）；e）毛重；
f）生产日期；
g）防潮、安全标志；
h）生产厂名称。
5产品应贮存在干燥、通风场所，严防受潮。6.5
JB/T11287-2012
产品保质期为一年。贮存期超过一年的，应重新进行回转强度检验合格后方可使用。3
JB/T11287-2012
